Что делать, если электровентилятор работает постоянно?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

возникло замыкание в электроцепи;
произошла поломка реле электровентилятора;
требует замены термодатчик;
сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

Замена прибора

Демонтаж детали не представляет сложности. Находим его за фильтром воздуха. Корпус датчика фазы закрепляется болтом.

Вначале отключим клеммы от аккумуляторной батареи. В этом случае электронный блок будет обесточен. Память блока управления обнуляется.

Если не отключить бортовую сеть, то не почувствуем разницу. После замены блок будет поддерживать режим, как и при неисправном датчике фаз. Управление процессом нормализуется лишь после нескольких пусков двигателя.

Инструмент и материалы для снятия датчика имеются в арсенале каждого автомобилиста. Надо приготовить ключ на десять, герметик, спирт, ветошь. Откручивать болт крепления удобно ключом с накидной головкой. Герметик возьмите фирмы ZOLLEX. Он рассчитан на температуру до 350°С.

Замена датчика займет 10 минут. Первым делом отсоединяем колодку проводов от датчика фаз. Для этого одной рукой необходимо отогнуть фиксатор, а другой — вытянуть проводку. Далее откручиваем единственный болт. Он находится с обратной стороны. Вынимаем корпус запчасти.

Тем более не следует использовать слесарный инструмент ударного типа. Пластмассовый корпус может потрескаться. Остатки попадут внутрь.

Перед установкой нового устройства надо очистить посадочное место. На стыковочное кольцо наносим тонкий слой герметика. Выдерживаем несколько минут. Ставим датчик распредвала на место. Прикручиваем болт.

Смело подключаем провода. Окисленные контакты на штекере очищают спиртом. Распиновка проводов не нарушится. На ВАЗ 2115 предусмотрен замок. При подключении клеммника следите за фиксатором. Защелка должна войти в зацепление.

Вот и все. Не забываем подключить клемму на аккумулятор. Включаем зажигание. Заводим автомобиль и наблюдаем за панелью приборов. Индикатор должен потухнуть через секунду после завода. Это означает, что замена произведена удачно.

https://www.youtube.com/watch?v=rffNLKHcNSc

Конечно, главный тест ВАЗ 2115 пройдет на дороге. Поэтому включаем передачу и наслаждаемся рычанием мотора. Если проблема решена, то двигатель восстановит былую резвость, а машина — динамику разгона.

Признаки отказа устройства

Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.

При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.

Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:

Повышенное потребление бензина.
Сбои диагностики автомобиля.
Нарушение динамики разгона ВАЗ 2115.
Трудный старт. Двигатель запускается через 4-5 секунд.
После пуска высвечивается лампа Check Engine.
Выпадает ошибка Р0343 или 0340 при диагностике.

Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.

Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.

Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.

Если автомеханик поставил неутешительный диагноз, то отправляемся в магазин. Следует знать, что можно нарваться на некачественные запчасти или подделки. Специалисты советуют приобретать датчики фирмы Bosch или калужского завода.

Датчики фаз для 8- и 16-клапанных двигателей отличаются. Поэтому при покупке укажите продавцу тип вашего двигателя. Наилучшим вариантом будет поход на автомобильный рынок со своим оригиналом. Если после замены снова выскочит ошибка датчика, верните его.

Диагностика и замена датчика давления масла

Процесс самостоятельной диагностики и замены вовсе не сложный. Будьте предельно внимательны, не нарушайте регламент.

Этапы диагностики:

Открываем капот;
Отщелкиваем колодку с клеммами на датчике;
Ключом на «21» отвинчиваем контролер;
Ветошью протираем насухо деталь;
Подключаем к контактам клеммы мультиметра;
Активируем прибор, переводим кнопку в положение «Сопротивление»;
Замеряем силы сопротивления. Допустимый диапазон от 560 до 680 Ом. Отклонение от нормы – признак неисправности.

На основании полученных данных принимаем решение о целесообразности проведения замены детали. Учитывая то, что ДДМ – конструкция не разборная, ремонту не подлежит, замена новым.

Наименование / каталожный артикул	Цена в рублях
Vernet OS3577, OS3530	От 350 — 440
Autlog AS2101, AS2070	От 350 – 440
Automega 150100510	От 350 – 440
Meyle 1009190029, 1009190025	От 350 – 440
SWAG 30230004	От 350 – 440
Facet 70108	От 350 – 440
ERA 330337	От 350 – 440
Лада 2115-3649562-0 (оригинал)	От 350

Причины преждевременного износа ДДМ

Естественный фактор – исчерпание ресурса эксплуатации;
Механическое повреждение, последствия аварии, столкновения, удара;
Короткое замыкание в бортовой цепи;
Брак при изготовлении.

Признаки неисправности ДДМ

На приборной панели постоянно / периодически сигнализирует индикатор «давления масла»;
В области установки контролера видна течь масла, следы разгерметизации;
Ослаблено крепление клемм на ДДМ;
Фактический уровень моторного масла не соответствует минимальной (максимальной) отметке.

Пошаговое руководство по самостоятельной замене ДДМ

Подготовительный этап:

Ключ на «21»;
Дополнительное освещение опционально;
Ветошь;
Новый контролер;
Моторное масло на доливку, при необходимости.

Этапы замены:

Открываем капот автомобиля;
Ожидаем пока агрегат остынет до безопасной температуры, чтобы не повредить кожные покровы кистей рук;
Отщелкиваем контактную плату на контролере, отводим в сторону провода;
Ключом на «21» выкручиваем датчик;
Протираем посадочное место, очищает от грязи, проводим дефектовку;
На штатное место вкручиваем новый контролер;
Надеваем колодку с проводами.

По окончании работ проверяем фактический уровень моторного масла, восполняем недостающее количество по мере необходимости.

Принцип действия

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает тепло от мотора и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастями электровентилятора.

Охлаждающая жидкость течет по закрытой герметичной системе. Ее задача в том, чтобы забирать излишнее тепло от перегретых частей мотора. Горячий тосол течет в радиатор, подвергается здесь охлаждению и возвращается обратно. Находясь в радиаторе, ОЖ проходит через систему тонких трубок. Набегающий воздушный поток во время движения автомобиля способствует быстрому отводу излишнего тепла из подкапотного пространства.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для создания потока воздуха искусственным путем и предназначен электровентилятор радиатора. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не понизится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластмассовых лопастей, которые устанавливаются на вале ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, который чувствителен к изменениям температуры.

Имеется основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.

Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.

Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:

Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.

Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:

Возможно был плохо закручен сам прибор в посадочном месте.
Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

Лада 2114 › Бортжурнал › замена ДТОЖ без слива ОЖ или «Он улетел, но обещал вернуться»

Necroforus был больше 1 месяца назад

Я ездил на Лада 2114 Тверь, Россия

Предыстория:Учитывая насилие над машиной в виде шестичасового снежного ралли и лазанья по сугробам по дороге на работу в эту пятницу, в субботу она захворала.В пробке на одной из самых напряженных дорог города она закипела. Ну как закипела, бортовик (еще раз убедился что отличная штука) заорал что ТОЖ=115 градусов, принял решение лезть в сугроб «на обочину» чтобы не тормозить поток. Залез, достал лопату, благо после пятницы вожу с собой, окопался, открыл капот и подкинул снежку на бачок ОЖ. Не рекоменду кидать снежок на металлические части движка, может треснуть.Причиной перегрева послужил не включившийся вовремя карлосн.Перво наперво проверил пердохранители, те что на 30А — в норме. В общем понял что проблемму не решить, остудил снегом до 80 градусов, включил печку на 3 деления и поехал искать место где можно починиться.Приткнувшись на ближайшей парковке. Стал детально осматривать карсона. Проверил проводку и клеммы, все в норме. Кидал провода на прямую на вентилятор — ноль реакции. В общем таким же макаром доехал до дома.Ремонт:1) Проверяем карсона, методика: снимаем клемму с ДТОЖ при включеном зажигании

Карлсон должен включиться, а БК выдать ошибку.Внимание — если нет возможности сбрасывать ошибки, не рекомендую так делать, т.к. ошибка может «зависнуть» и карсон будет крутиться всегда при включеном зажигании.2) Я определился, что карсон рабочий

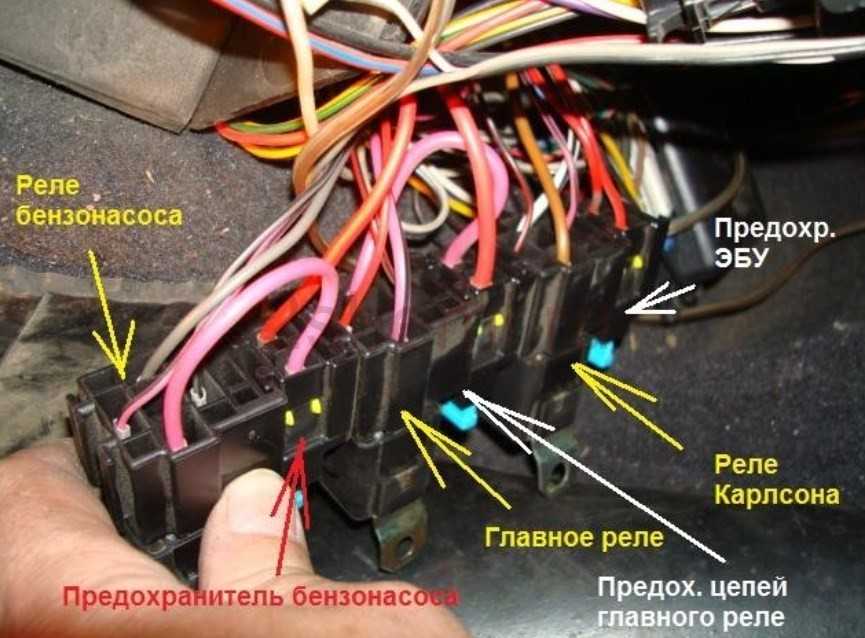

Реле карлсона, которое на инж 14ке стоит возле ЭБУ щелкает — значит тоже работает.3) Погуглил интересную вещь — цепь включения карлсона весит на предохранителе гудка (F5=20A) — он у меня был сгоревший, заменил — карлсон стал включаться при скидывании клеммы.4) Покупаем новый датчик (100 руб, от 2112 по маркировке, от 2110 по ценнику.), проверяем работу в чашке с кипятком, можно по таблице сопротивлений (нагугливается), или включив в клемму и сунув в кипяток.5) Самое интересное — замена ДТОЖ без слива ОЖ. Выкрутил старый датчик на пару оборотов — потек атифриз из отверстия, не рискнул. Погуглил, везде написано что надо сливать ОЖ хотя бы из радиатора. Погодные усливия этому не благоволили, по сему решил рискнуть. Желательно делать в 4 руки, так спокойнее. И обязательно на полностью остывшем двигателе, так меньше течет. Подкладываем баклажку (можно обрезанную пластиковую бутылку) под термостат, быстро и решительно выворачиваем датчик и затыкаем отверстия большим пальцем (как раз по размеру, гы гы). Напарник готовит новый датчик ( у меня были сомнения что оно подойдет, пришлось сравнивать визуально), палец убираем так же быстро и решительно, и вкручиваем датчик. Усе готово. Антифриза вылилось грамм 50 не больше.

Вставляю ключ и карлосон сразу же включается. Гы, вот тебе и ремонт. Стал думать в чем дело. Причиной послужило то, что делалось все при включенном зажигании. Комп выдал ошибку о неисправном ДТОЖ и врубил карслосона. Вынимаем ключ, опять заводим — тоже самое. Беда. Потом дошло сбросить ошибку с БК и все встало на свои места.

Цена вопроса: 100 ₽ Пробег: 110000 км

Нравится 4 Подписаться

Как заменить датчик температуры в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112?

Прежде чем приступать к замене ДТОЖ, необходимо убедиться в том, что отсутствуют неисправности в следующих системах — контакты датчика, вентилятор, радиатор, уровень и качество ОЖ.

Перед снятием неисправной запчасти необходимо заглушить и остудить движок, слить ОЖ, обесточить аккумуляторную батарею;
оценить доступность термодатчика и снять при необходимости мешающие детали;
отключить контакты ДТОЖ и выкрутить его из гнезда при помощи подходящего ключа (как вентиль — против часовой стрелки);
монтировать новый датчик (при необходимости обработать герметиком, если нет уверенности в герметичности детали);
провести обратные манипуляции по сбору;
запустить мотор и протестировать работу прибора.

ДТОЖ, который подозревается в неисправности можно проверить своими силами, имея под рукой пару приборов — теромометр и мультиметр.

Демонтированный датчик подключается к измерителю в режиме омметра и опускается в емкость с нагреваемой ОЖ, туда же помещается градусник. По мере нагрева сверяем данные с таблицей. Для примера — сопротивление при 30 градусах Цельсия составить примерно полторы тысячи, а при ста — меньше 150.

Таким же образом можно проверить и работоспособность нового датчика без его установки в систему, пытаясь определить точность его работы и впустую гоняя вентилятор.

Данная информация также применима к модификациям вышеописанных моделей – ВАЗ 21102 (восьмиклапанный инжектор 1,5 л), ВАЗ 21124 (шестнадцатиклапанный) и другим разновидностям.

Но при выборе модели запчасти, тем не менее, стоит обращать внимание на ее маркировку. Датчик температуры ВАЗ 2110 может и подходит другим моделям, но лучше удостовериться в совместимости

Как выполнить замену

Если вы убеждены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ осуществить ремонт – это полностью заменить устройство. При этом нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электромотор.

Необходимый инструмент

Особый инструмент не понадобится. Работа осуществляется элементарно просто с помощью торцевых ключей на 8 и 10 и отвертки крестового типа.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

Отсоедините колодку и жгут проводов устройства от кожуха.
Отверните крепежные болты с помощью ключа на 10.
Открутите нижнюю крепежную гайку.
Торцевым ключом на 10 отверните крепежную гайку от радиатора.
Торцевым ключом на 8 отверните две гайки прижимной пластины.
Снимите пластину.
Снимите электровентилятор вместе с кожухом.
Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
С помощью отвертки подденьте стопорную шайбу.
И снимите ее.
Снимите крыльчатку.
Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
Соберите сборку в обратном порядке.

Самостоятельный съем датчика

Прежде чем снимать ДТОЖ с ВАЗ-2114, нужно демонтировать воздушный фильтр, чтобы он не мешал при работе. Далее предстоит сделать следующее:

Слить охлаждающую жидкость. Следует обязательно учесть, что сливать тосол или антифриз нужно лишь с холодного двигателя и перед работой подготовить тару, в которую будет сливаться жидкость. Емкость нужно подставить под низ радиатора, аккуратно отвинтить пробку для слива и выждать около 15 минут, чтобы жидкость полностью стекла.
Резиновый защитный слой аккуратно снимается с датчика.
Используя ключ на 21, выкручивается прибор.
Осматривается маркировка измерителя, чтобы новый датчик удалось установить согласно основной системы.
На место пришедшего в непригодность прибора устанавливается новый, учитывая при этом маркировку. Перед установкой специалисты рекомендуют нанести на резьбу качественный герметик, чтобы предотвратить утечку тосола или антифриза.
Охлаждающая жидкость заливается до нужного уровня в радиатор и в блок цилиндра двигателя.

На этом этап замены пришедшего в непригодность ДТОЖ ВАЗ-2114 будет считаться оконченным, и, как многие могут убедиться, такая работа довольно проста. Но если все же при замене или при выяснении причины неисправности ДТОЖ возникнут трудности, на помощь автолюбителю придет обучающее видео, которое посмотреть на веб-ресурсе можно в самое удобное для себя время.

Принцип действия ДТОЖ

Работает датчик температуры ВАЗ-2110 следующим образом. Термистор, находящийся внутри датчика, представляет собой электронный прибор с негативным показателем режимов нагрева. Режим значений температур до 130 градусов снижает сопротивление в пределах 70 Ом, а пониженные пределы при -40° увеличивают сопротивление до 107 кОм.

Детектор подает на температурный датчик напряжение +5 В через постоянный резистор, который находится внутри него. Уровень нагрева антифриза элемент определяет, благодаря разности потенциалов на термисторе с переменным сопротивлением.

Возможные поломки ДТОЖ

Мы назовём самые часто встречающиеся неисправности, которые связаны с нарушениями в работе прибора: сбой в контактах или разрывы, при которых теряется изоляция, вентилятор не функционирует по требованию. Среди признаков поломки можно выделить следующие неисправности:

При непрогретом двигателе вентилятор начинает включаться в работу;
Двигатель достаточно разогрет, но его работу можно считать неудовлетворительной;
Наблюдается чрезмерный расход топлива.

Среди распространённых ошибочных убеждений существует одно: молодые и неопытные автомобилисты не видят разницы межу двумя понятиями: ДТОЖ и датчиком указателя температуры ОЖ.

Диагностика вентилятора охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что не работает вентилятор на ВАЗ 2114. Главный симптом неисправности – механизм не запускается даже при значительном увеличении температуры. Нужно срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Мотор не должен работать с неисправным электровентилятором охлаждения. Это может привести к повреждению головки блока цилиндров.

Если не срабатывает вентилятор охлаждения на Ваз 2114, причинами поломки могут быть следующие неисправности:

Отказал датчик включения вентилятора на ВАЗ 2114.
Отсутствие контакта у разъема датчика.
Оборвалась проводка.
Неисправность реле электровентилятора.
Сгорел предохранитель.
Поломка привода электродвигателя устройства.

Отключите разъем устройства. Подключите его к клемме аккумулятора. Сохраняя полярность. Если прямое подключение к источнику энергии запускает электромоторчик, значит привод исправен. Возможно, проблемы возникли в электропроводке, в предохранителе или в датчике температуры.

Теперь наступила очередь диагностики предохранителя. Для этого даже не обязательно вскрывать пластиковый бокс. При неисправности реле одновременно с вентилятором перестает работать и клаксон. Поэтому если вы заметили пропажу звукового сигнала, значит точно сгорел предохранитель. Найти его можно в подкапотном пространстве в пластиковом боксе небольшого размера. Освобождаем крышку, прижатую двумя защелками, щипчиками вынимаем сгоревший предохранитель и меняем его на новый.

Чтобы диагностировать датчик температуры, подающий сигнал к радиатору, нужно отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором электровентилятор начнет обдув. Если при отключении т разъема вентилятор запускается поздно, скорее всего датчик вышел из строя. Его замена займет не больше пяти минут. Нужно просто открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе Ваз 2114, это еще не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправно электродвигателе, гораздо проще приобрести новый механизм.

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

воздушная;
жидкая;
смешанная.

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Когда требуется осуществить замену?

Проверить своими руками и заменить температурный датчик на автомобиле ВАЗ 2112 с инжекторным 16 клапанным двигателем не составит большого труда. Ремонт данной детали не целесообразен. При возникновении проблем необходимо приобрести новую деталь. Неисправность температурного датчика может стать причиной серьезных проблем.

В первую очередь – перегрева мотора. При отправке неправильным данных в ЭБУ вентилятор охлаждения не будет включаться вовремя. Как следствие:

выкипит антифриз;
может лопнуть радиатор либо другие узлы, компоненты системы охлаждения;
перегреется двигатель.

Потому желательно при первых же признаках неисправности температурного датчика заменить его. Основные симптомы поломки:

не включается радиатор – он запускается только по «команде» температурного датчика;
проблемы при запуске мотора – особенно остро это ощущается при первых холодах;
при непрогретом двигателе – плохой выхлоп;
появление пара из двигателя – это говорит о перегреве агрегата;
существенно увеличилось потребление топлива при температуре наружного воздуха выше нуля.

Цена температурного датчика составляет не более нескольких сотен рублей. Потому желательно заранее приобрести запасной. Это позволит избежать проблем, связанных с поиском детали. Если возникает подозрение, что датчик не работает – стоит сразу заменить его. Деталь не является ремонтопригодной.Ц

Какие датчики температуры установлены на ВАЗ 2115

Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

температуры среды в системе;
количества горючего;
давления и расхода воздуха;
состава отработанных газов;
температуры наружного воздуха.

В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

ДТОЖ (датчик температуры охлаждающей жидкости).

Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

Возможные причины неработающего датчика температуры охлаждающей жидкости:

разрыв контакта внутри;
нарушение герметичности;
обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

Датчик температуры массового расхода воздуха (ДМРВ).

Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

Основные признаки, по которым судят о неисправности датчика:

снижение уровня мощности двигателя;
падение скорости при движении авто;
увеличивается расход горючего;
сбои в работе силовой установки.

Определить правильность работы прибора можно следующими способами:

отключением устройства из системы;
при внешнем осмотре;
с помощью мультиметра.

Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

ДНТВ

Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

Тип коробки передач	Цена в рублях	Цена в рублях
	Новая	Капитальный ремонт
01M	От 150000	От 89000
TF-61SN, TF-62SN	От 150000	От 85000
DQ250\02E, DQ500 (0BH\0BT)	От 150000	От 88000
*цена указана состоянием на апрель 2019 года

Где находится реле вентилятора

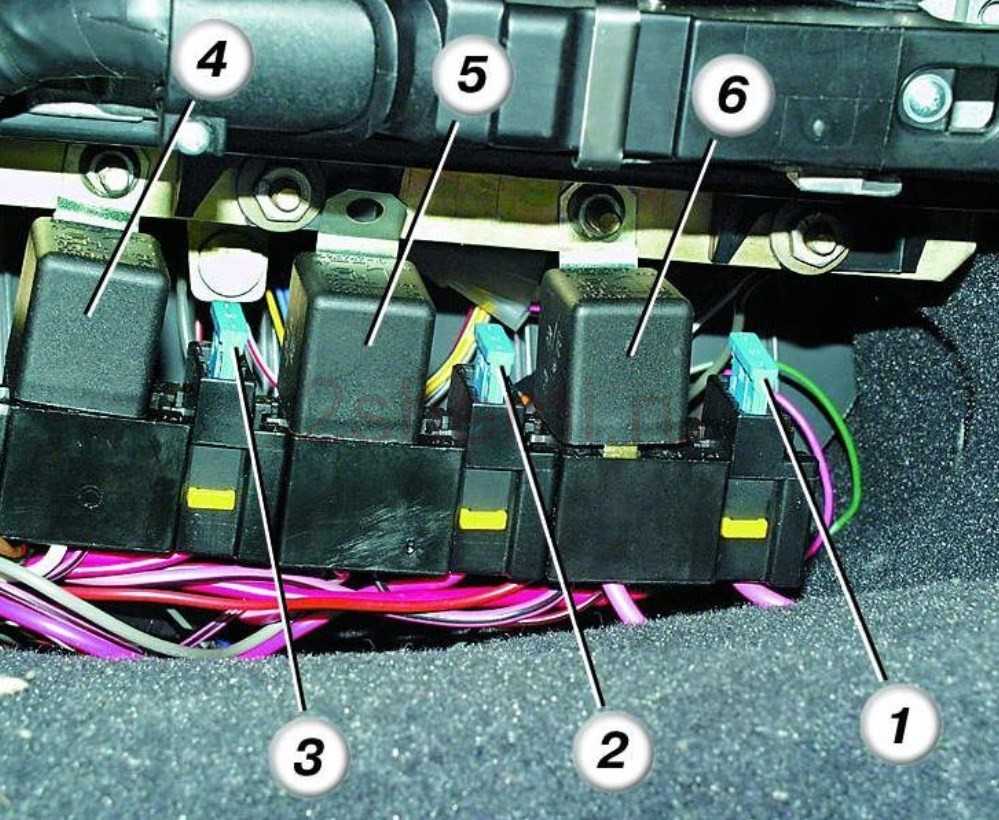

Оно располагается в дополнительном блоке.

4 – реле электровентилятора;

5 – электрического бензонасоса;

6 – реле зажигания.

Реле и предохранители могут иметь другой порядок следования. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда размещено снизу. Найдите реле, от которого тянется розовый тонкий провод с черной полоской. Он идет от главного реле через контакт 85. Будьте осторожны! Не перепутайте с красным тонким проводком, который тоже имеет черную полоску и тянется из контроллера. И найдите белый толстый провод с черной полоской (87 контакт). Здесь и находится реле вентилятора охлаждения. Рядом с ним всегда находится предохранитель. Он является элементом цепи.

Как понять исправен датчик температуры или нет

Бывает так, что барахлит один компонент системы фиксации температуры, и водитель сразу грешит на датчик, на самом деле он может быть вполне исправным. Поэтому не спешите выбрасывать старый образец, сначала проверьте его на исправность:

Изъятый ДТОЖ разместите в таре, где находится слитая охлаждающая жидкость.
Аккуратно и постепенно нагрейте тосол, заметьте, что тара должна быть стойкой к высоким температурам, иначе она попросту расплавится.
Вооружившись градусником и мультиметром, выставленным в режиме омметра, отслеживайте показания на этих 2-х устройствах одновременно.

Какие показания должен давать исправный датчик температуры антифриза ВАЗ-2115, для удобства мы представили в табличном виде.

Температура на градуснике, градусы

Если показания, которые вы сняли с датчика, разнятся с данными в этой таблице, значит, устройство действительно подлежит замене, оно работает некорректно. Некоторые автолюбители пытаются всеми способами отремонтировать приспособление, но специалисты относятся к таким экспериментам скептически, заявляя, что датчик, фиксирующий температуру нагрева антифриза, нельзя отремонтировать, а только полностью поменять на новое изделие.

Если показатели мультиметра и градусника совпадают с данными таблицы, тогда дело в термостате.

Проверить наличие неполадок также можно, не снимая устройство, но для этого все равно потребуется мультиметр.

Двигатель ВАЗ-2115 изначально должен быть холодным, тогда с датчика удастся снять разъем и посмотреть, окислен контакт или нет. После измерения сопротивления с помощью мультиметра можно возвращать разъем на прежнее место.
Заведите двигатель ВАЗ-2115 и как следует прогрейте его. Указатель обязан показывать правдивую температуру.
Заглушите двигатель, извлеките разъем и померяйте сопротивление, по сравнению с холодным двигателем оно должно уменьшиться.

Если сопротивление показывает меньше 240 Ом, запускается в работу вентилятор. Возьмите резистор до 100 Ом и замкните контакты разъема устройства. Когда возникает замыкание, вентилятор вращается, а при размыкании останавливается. Если сопротивление остается прежним, значит датчик не работает.

Допустим, вы прогрели двигатель ВАЗ-2115, замкнули контакты разъема устройства сопротивлением в значении 100 Ом, но вентилятор все равно не запустился, в чем причина? Скорее всего, барахлит предохранитель или реле, подходящее к вентилятору слева от пассажирского сидения, прямо под бардачком.
