Замена вентилятора lada 2107 (ваз 2107)

Неисправности датчика вентилятора Ваз 2107 и проверка работоспособности

Узнать, исправен ли датчик включения вентилятора ВАЗ 2107 несложно. Двигатель вентилятора работает достаточно шумно, его включение можно услышать даже из салона. Если указатель температуры показывает больше 90 градусов, но вентилятор не включается, следует проверить датчик.

Сначала надо локализовать источник проблемы. Если антифриз горячее 90 градусов, а нижняя часть радиатора остается холодной, дело именно в термостате, а не вентиляторе. Заменить в дороге термостат не удастся. Чтобы выйти из ситуации, можно усилить охлаждение, полностью открыв заслонку печки и включив ее вентилятор. Разумеется, такое решение будет крайне некомфортно в теплое время года, но оно, если повезет, даст возможность доехать до места ремонта без остановок. Если этого недостаточно, придется делать остановки в пути, чтоб дать охладиться двигателю.

Еще одна причина перегрева – малый уровень охлаждающей жидкости. В этом случае необходимо оперативно найти и устранить течь и долить антифриз в систему. Если его нет, можно долить в систему воду. Но тогда при первой возможности необходимо слить жидкость из системы охлаждения и залить антифриз.

Если радиатор горячий, а вентилятор не запускается, нужно попробовать запустить вентилятор, замкнув два провода, идущие к контактам датчика. Если причина поломки в последнем, вентилятор должен заработать.

Если датчик не установлен на автомобиль, проверить его можно при помощи термометра и омметра. Нужно поместить часть датчика, который вставляется в радиатор, в воду и нагреть ее примерно до 90 градусов. Датчик должен включится при нагреве воды не более 92 градусов. О включении (замыкании контактов датчика) свидетельствует отсутствие сопротивления между клеммами датчика.





Электромотор вентилятора

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Не каждый электродвигатель вентилятора можно разобрать

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

• корпуса;
• четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
• якоря с обмоткой и коллектором;
• щёткодержателя со щётками;
• шарикового подшипника;
• опорной втулки;
• задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

МЭ-272 имеет разборную конструкцию

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

Характеристики	Показатели
Номинальное напряжение, В	12
Номинальная частота вращения, об/мин	2500
Максимальный ток, А	14

Принудительное включение вентилятора

Некоторые владельцы «классики», в том числе и ВАЗ 2107 устанавливают в свои автомобили кнопку принудительного включения вентилятора. Она позволяет запускать электродвигатель устройства независимо от температуры хладагента. С учётом того, что конструкция системы охлаждения «семёрки» далека от идеальной, этот вариант когда-нибудь может сильно выручить. Пригодится он и тем водителям, которые часто перемещаются по просёлочным дорогам или вынуждены стоять в пробках.

Принудительное включение вентилятора уместно лишь на карбюраторных автомобилях. В машинах с инжекторными двигателями лучше полагаться на электронный блок управления и не вносить в его работу никаких изменений.

Видео: принудительное включение вентилятора

Самый простой способ заставить вентилятор включаться по желанию водителя — это вывести два провода от контактов датчика температуры в салон и подсоединить их к обычной кнопке на два положения. Для реализации этой идеи понадобятся только провода, кнопка и изолента или термоусадочная изоляция.

Если же вы хотите «разгрузить» кнопку от лишних нагрузок, можно установить в цепь реле по приведённой ниже схеме.

Реле позволяет «разгрузить» кнопку включения вентилятора

В принципе, ничего сложного ни в конструкции самого вентилятора, ни в цепи его подключения нет. Так что в случае возникновения любой поломки можете смело приступать к самостоятельному ремонту.

Совершенствование системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить стандартный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный. В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективен вентилятор с восьмью лопастями, обеспечивающий особенно сильный поток воздуха.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально спроектирована для эффективной работы. Если она не справляется, причина кроется не в неэффективном штатном аккумуляторе, а забитых сотах радиатора или недостатке охлаждающей жидкости в системе. Поэтому в случае перегрева двигателя при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и прочистить соты радиатора (или заменить его).

Механическое принудительное охлаждение радиатора Ваз 2107

Достоинство такого решения – надежность. Принудительный механический обдув радиатора гарантирует, что автомобиль не закипит, стоя в пробке в жаркий день. Но при этом эффективность обдува на малых оборотах снижается в сравнении с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения – холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев. Тот факт, что вентилятор обдувает радиатор на холодном двигателе, никак не влияет на скорость прогрева при условии работающего термостата. Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по малому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно усовершенствовать:

• Установить диффузор, направляющий поток воздуха через соты радиатора. Это улучшит эффективность охлаждения.
• Сместить радиатор немного назад, поближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления планки из жесткой стали. Планки надо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом можно обезопасить автомобиль от перегрева.

Снятие вентилятора

Воспользовавшись 7-миллиметровым ключом немного ослабляют хомутик приводного троса регулятора заслонок отопителя и снимают его петельку с рычажка.

Ключом «десяткой» выкручивают гайку удерживающую фиксатор обогревателя, а также оба воздушных рукава

Последние крайне осторожно извлекают из корпуса собственно печки. Эти элементы очень легко повреждаются — если эта неприятность случилась, то дефекты необходимо немедленно устранить или полностью заменить воздуховоды на новые.

Плоской отверткой отжимают защелки, удерживающие сам вентилятор на поверхности радиатора. Затем отсоединяют питающие электродвигатель клеммы и лишь тогда весь узел можно вытащить.

Как правило, у вентилятора требуется еще снять моторчик. Перед его заменой нужно удалить крыльчатку. Здесь понадобятся круглогубцы. Ими вытаскивают стопорящее колечко, а также шайбы регулировочные.

Лопасти после этого будут удерживаться на месте только за счет плотного прилегания к оси. Их также следует демонтировать крайне аккуратно, так как они довольно ломкие. Покончив с этим этапом, приступают к извлечению собственно вентилятора из корпуса. При помощи отвертки отсоедините все пружинные пластины, и он легко достанется.

При полной поломке электромоторчика его не ремонтируют, а просто заменяют — стоит он не очень дорого.

Разбирать его имеет смысл лишь в случае, если требуется:

• прочистить коллектор;
• удалить старую засохшую уже смазку на подшипниках.

Замена датчика вентилятора ВАЗ 2107 (инжектор)

Порядок замены датчика следующий:

• отключить провод “массы” с аккумулятора;
• снять пробку радиатора и крышку расширительного бачка (во избежание ожогов паром нельзя открывать пробку на перегретом двигателе);
• подставить под сливное отверстие радиатора емкость;
• открутить пробку (или повернуть сливной кран) и слить антифриз из радиатора;
• снять провода с контактов датчика;
• гаечным ключом выкрутить датчик вентилятора ВАЗ 2107 (инжектор);
• проверить состояние медной уплотнительной шайбы под датчиком и при необходимости заменить ее;
• закрутить новый датчик (не забыв поставить уплотнительную шайбу);

Примечание: перед установкой следует на соприкасающиеся части датчика и радиатора нанести слой высокотемпературного герметика.

• залить антифриз в систему охлаждения (лучше залить новый, но можно использовать и ранее слитый, если он в чистый и прозрачный);
• подключить “массу” к аккумулятору и завести машину;
• при работающем двигателе продавить пальцами резиновые шланги системы охлаждения, чтобы устранить воздушные пробки;
• установить пробку радиатора и крышку расширительного бачка;
• прогреть двигатель до рабочей температуры и убедиться в работоспособности датчика.

После этого автомобиль готов к эксплуатации.

Почему не работает вентилятор охлаждения ВАЗ 2114

Электродвигатель вентилятора начинает работать только после достижения температуры тосола в радиатора 100 градусов. Для этого он подключен к бортовой сети через термореле. Если температура охлаждающей жидкости более 90 градусов, а вентилятор не включается, то причины могут быть в следующем:

• неисправный предохранитель вентилятора;
• обрыв или плохой контакт в цепи питания двигателя вентилятора;
• поломка датчика температуры (реле вентилятора охлаждения) ВАЗ 2114;
• плохой контакт на разъеме датчика температуры;
• неисправность самого вентилятора.

Перед тем, как приступит к ремонту, необходимо выяснить причину неисправности.

Как узнать причину неисправности

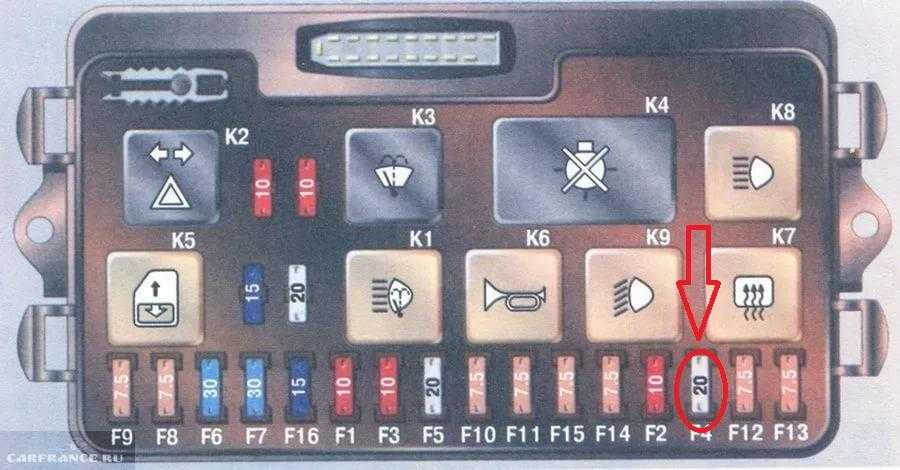

Начать стоит с проверки предохранителя F4 (20А)кре, находящегося слева под капотом в монтажном блоке. Этот предохранитель также защищает цепь питания звукового сигнала. Так что, чтобы его проверить, можно просто нажать на кнопку сигнала. Если он работает, то исправлен и предохранитель. Если нет, то последний следует заменить исправным.

Далее можно продолжить, проверив сам электродвигатель вентилятора. Для этого необходимо расстыковать колодки его разъема и запитать электродвигатель от аккумулятора проводами напрямую. Если крыльчатка начинает вращаться, то вентилятор исправен. Не срабатывает вентилятор охлаждения ВАЗ 2114? Продолжаем поиски причины.
Следующий этап — проверка состояния контактов датчика вентилятора и целостности проводов, идущих как к самому вентилятору, так и к датчику (реле вентилятора охлаждения ВАЗ 2114). Датчик установлен так, что, если его обесточить, блок управления запустит электровентилятор охлаждения в режиме принудительной работы. Проверить это просто — достаточно расстыковать его разъем питания и включить зажигание. Если вентилятор заработает, то необходима замена реле (датчика).

Когда стоит менять вентилятор охлаждения

Если не включается вентилятор охлаждения ВАЗ 2114, совсем не обязательно менять весь узел. Можно попробовать отремонтировать его, заменив щетки или подшипники. Если же причина его поломки в замыкании или обрыве обмотки электродвигателя, починить электродвигатель не удастся. В этом случае придется заменить его новым.

Установка

Новый электропривод монтируется в обратном порядке. Не забудьте перед установкой обязательно проверить работоспособность купленного узла. Это позволит избежать лишних действий по повторной разборке отопителя. Проверить, функционирует ли двигатель нетр

удно, достаточно подключить его к установленному на машине аккумулятору напрямую.

Производя замену вентилятора, имеет смысл также осмотреть и другие элементы системы обогрева вашей «семерки». Убедитесь, что:

• повреждений на них нет;
• герметичность не нарушена.

Особое внимание уделите кранику отопителя и радиатору. Своевременное обнаружение проблем позволит устранить их с минимальным расходом денег и времени.. Лучше с процессом познакомиться позволит это видео:

Лучше с процессом познакомиться позволит это видео:

Детали электродвигателя и схема включения отопителя ВАЗ 2107

1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель зажигания; 4 — блок предохранителей; 5 — переключатель отопителя; 6 — добавочный резистор; 7 — электродвигатель вентилятора отопителя

Наиболее легко проводиться замена электродвигателя в автомобилях Ваз 2101, 2103, 2106. В автомобиле ВАЗ 2107 это всегда связано с небольшими сложностями, так как он имеет более разветвленную систему вентиляции, размещение кнопок и др. Именно поэтому хотелось бы рассмотреть как проводится замена вентилятора печки именно на этой этой марке автомобиля.

Итак, как проводится замена вентилятора печки Ваз 2107:

1. В первую очередь, следует перевести рычаг (нижний) в крайнее правое положение, это делается для того, что бы заслонки боковых воздуховодов закрылись. 2. Снимаем панель приборов. 3. Потом перемещаемся на противоположную сторону и снимаем корпус бардачка и полочку для вещей. 4. Намечаем провода и снимаем бороду, аккуратно, не дергая, запоминаем что и где расположено. 5. Ключом на 7, ослабляем крепление троса и отсоединяем тягу.

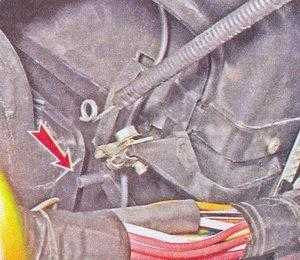

6. Снимаем наконечник троса привода заслонки

7. Ключом на 10, отворачиваем гайку, которая крепит кожух радиатора печки. Она расположена за центральным воздуховодом.

8. Снимаем провод массы со шпильки

9. Потом следует отвернуть крепеж правого воздуховода. 10. Аналогично поступаем и с левым воздуховодом.

11. Достаем боковые воздуховоды с корпуса отопителя при помощи отвертки.

12. Снять весь кожух в собранном виде.

13. Извлекаем вентилятор из корпуса, пропуская провода внутрь, проводим отключение клеммы от резистора

14

Снимаем крыльчатку, обращая внимание на регулировочные шайбы

15. Отсоединяем пружинные скобы, вынимаем электродвигатель отопителя печки.

Сборка проводится в обратном порядке.

Примечания по замене вентилятора: -Самому разбирать электродвигатель следует лишь для проверки и очистки коллектора. -Если печка разобрана, можно заодно осмотреть остальные части отопителя салона. -Для того чтобы радиатор давал больше тепла — его следует промыть. Это можно сделать напором воды из шланга, подсоединенного к подводной или отводной трубке радиатора.

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

• устройство не включается вообще;
• электродвигатель запускается, но работает постоянно;
• вентилятор начинает работать слишком рано, или слишком поздно;
• при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

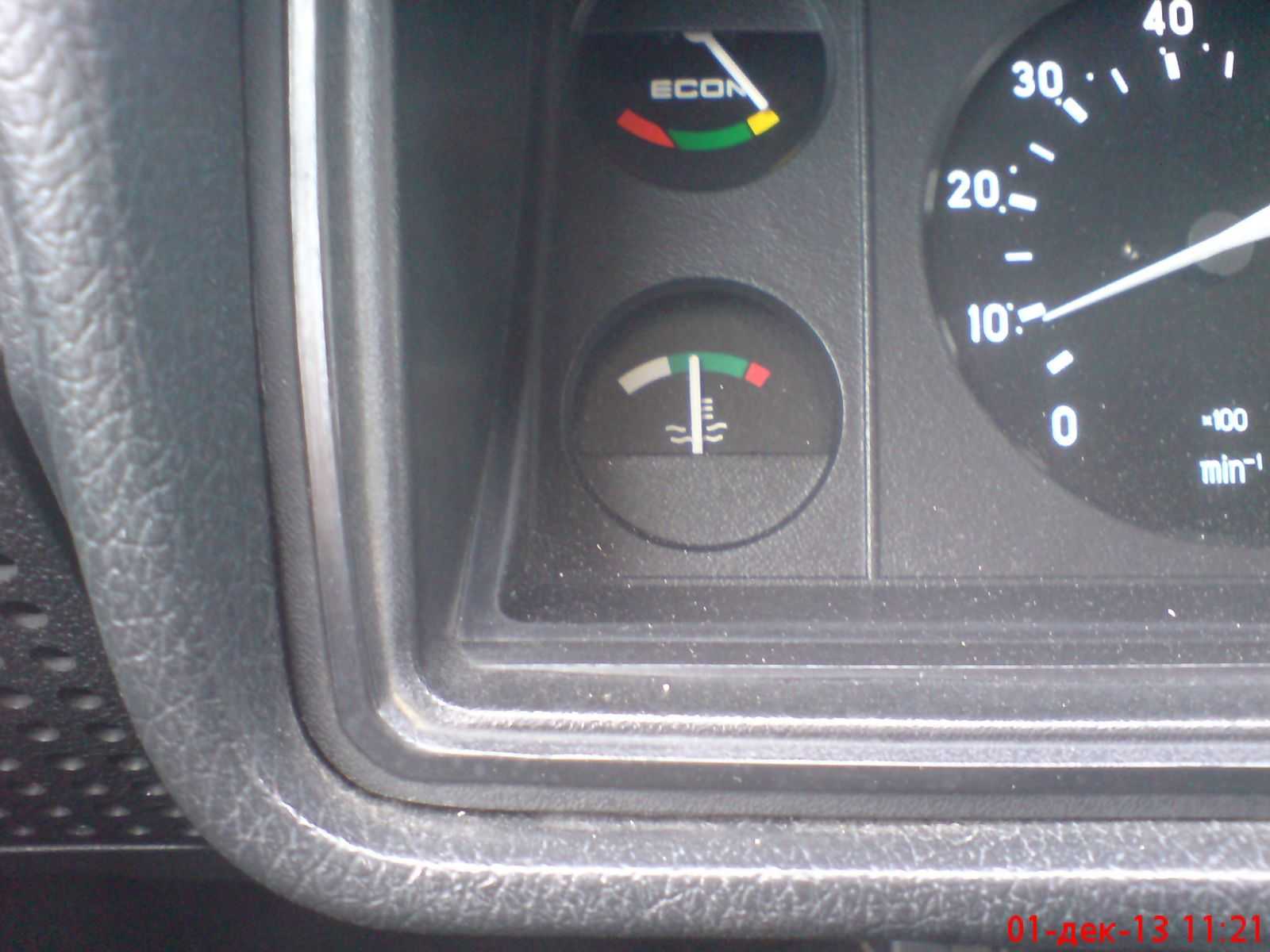

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи

К таким поломкам относятся:

• выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
• неисправность датчика;
• обрыв в электрической цепи;
• перегорание предохранителя;
• поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

• замыкание в электрической цепи вентилятора;
• выход из строя датчика;
• заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Ремонт радиатора отопления Ваз 2107

Зачастую ремонт печки ВАЗ 2107 состоит в замене или ремонте радиатора отопителя. Действия по ремонту зависят от типа и причины неисправности:

Засоренный радиатор можно промыть напором воды. Накипь на стенках сот можно удалить, используя специальное средство, растворяющее ее.

Течь в медном (латунном) радиаторе можно запаять. При помощи мощного паяльника и припоя можно заделать отверстие или трещину. Потекшие алюминиевые радиаторы подлежат замене.

Важно: для устранения течи в радиаторе печки или системе охлаждения двигателя не следует использовать средства, добавляемые в антифриз – они могут стать причиной засорения сот радиатора ВАЗ 2107
