Ремонт ваз ваз ока : снятие и установка карбюратора

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

грамотный демонтаж устройства;
промывка;
дефектация;
диагностика устройства;
настройка карбюратора ОКИ;
по мере необходимости замена дефектных деталей;
обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111 допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

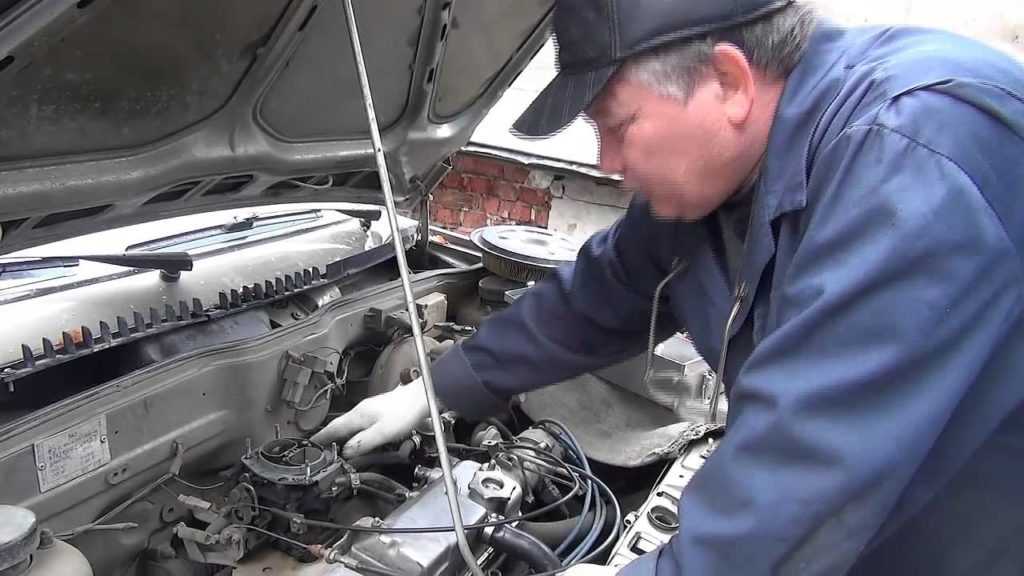

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

КСТАТИ! ВСЕ РАБОТЫ, СВЯЗАННЫЕ С ОБСЛУЖИВАНИЕМ СИЛОВОЙ УСТАНОВКИ В ТОМ ЧИСЛЕ И КАРБЮРАТОРА ОКА ЦЕЛЕСООБРАЗНО ПРОВОДИТЬ ПРИ ОТКЛЮЧЕННОМ АККУМУЛЯТОРЕ.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
Следующий этап — это отсоединение шланга вакуумного регулятора.
Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Сразу после того как карбюратор будет снят с корпуса силовой установки в нем станет видно отверстие, которое необходимо прикрыть. Это необходимо для того чтобы внутрь не попали пыль и грязь. Только после этого можно отрегулировать карбюратор.

Конструкция и составные части

Карбюратор «Ока» — двухкамерный, с электромагнитным клапаном холостого хода (ХХ). Этот клапан является единственной электронной составляющей.

Карбюратор «Ока» включает в себя 3 основных части:

Крышка;
Основной корпус;
Корпус дроссельных заслонок.

Между собой указанные компоненты соединяются болтами.

Статья в тему — Регулировка клапанов ОКА 11113

Крышка

В крышке размещены штуцеры для подсоединения магистралей подачи топлива от насоса и слива излишков (обратка). Для дополнительно очистки подающегося бензина, под штуцером подачи установлен небольшой сетчатый фильтр.

В один из колодцев крышки установлена воздушная заслонка, ось которой тросиком соединяется с рукояткой принудительного обогащения топливовоздушной смеси, устанавливаемой в салоне (так называемый «ручной подсос»).

Также на крышке располагаются шпильки для фиксации корпуса фильтра.

Основной корпус

Главная рабочая часть карбюратора.

В ней располагается:

ГДС (главная дозирующая система) с диффузорами;
поплавочная камера;
Ускорительный насос;
Экономайзер и инерционным обогатителем;
Система ХХ с электронным клапаном;

Эта составляющая предназначена для дозирования количества топлива в зависимости от режима работы мотора и подмешивания бензина в воздух, обеспечения стабильного функционирования силовой установки на ХХ.

Корпус заслонок

В корпус дросселей установлены две заслонки (1-й и 2-й камер). Конструктивно сделано так, что трос, идущий от педали газа, соединяется с рычагом оси только заслонки первичной камеры. Воздействие на вторую заслонку осуществляется посредством рычагов, соединяющих между собой обе заслонки.

Из-за такого устройства, заслонки открываются асинхронно, то есть, сначала срабатывает дроссель 1-й камеры, который тянет за собой заслонку 2-й камеры. Это позволяет при малых нагрузках на двигатель как бы отключать 2-ю камеру для экономии топлива.

Обслуживание, регулировка

Благодаря простой конструкции и минимального количества электроники, карбюратор на «Ока» является достаточно надежным узлом. Но для поддержания его в полностью работоспособном состоянии, требуется периодическое обслуживание.

Признаками того, что нужен ремонт карбюратора «Ока» являются такие симптомы:

Затрудненный запуск мотора;
Неустойчивая работа на ХХ;
Возникновение провалов, рывков при нагрузке, резком открытии дросселей;
Падение мощности;

Поскольку такие же симптомы имеют проблемы с системой зажигания, то не лишним будет проверить ее работоспособность вместе с системой питания.

Основным недостатком карбюратора является наличие большого количества каналов и компонентов с отверстиями малого сечения, которые со временем забиваются сором, в них откладываются смолистые отложения, содержащиеся в топливе.

Обслуживание карбюратора сводится к полной разборке, промывке и продувке каналов, жиклеров, трубок. При этом, для прочистки не рекомендуется использовать металлические предметы (иголки, шило), чтобы не повлиять на сечения отверстий, хотя допускается применение для прочистки деревянных предметов (зубочисток).

При несильных загрязнения также помогают спец. средства для чистки карбюраторов, использование которых не требует демонтажа и разборки узла – промывка осуществляется на установленном карбюраторе и заведенном двигателе.

Из возможных поломок узла можно отметить:

Выход из строя электромагнитного клапана;
Порыв мембраны ускорительного насоса;
Износ посадочных отверстий осей дросселей;
Коробление плоскости корпуса дросселей из-за неравномерной затяжки;

Настроек у ДААЗ «Ока» не так уж и много – регулируется уровень в поплавковой камере и обороты ХХ.

Первая операция выполняется так:

Демонтируем крышку;
Замеряем высоту выступа вершины запорной иглы над плоскостью крышки, держа крышку строго горизонтально (чтобы игла «смотрела» вниз). Нормальным считается высота выступа 10 мм. Если показатель не соответствует, нужно добавить прокладку под седло иголки;
Ставим крышку на место;
Ручной подкачкой насоса закачивает топливо в карбюратор (нужно его заполнить полностью);
Снимаем крышку;
Замеряем расстояние от поверхности топлива до верхней плоскости корпуса. При нормальной регулировке этот показатель должен соответствовать 23-24 мм. Если расстояние больше или меньше, регулируем путем подгибания язычка на поплавке (для уменьшения количества – подгибаем вверх, а для увеличения – вниз).

Регулировка оборотов ХХ выполняется винтом качества. Работы следует выполнять на прогретом моторе и с включенными электроприборами (чтобы создать нагрузку). Суть регулировки сводится к тому, что нужно вращая винт добиться оборотов мотора на уровне 800-1000 об/мин.

Автомобили «Ока» благодаря компактным размерам и стабильной работе силового агрегата были довольно популярны в России на протяжении последних десятилетий. И сегодня их эксплуатация не вызывает у владельцев нареканий. Однако со временем каждое транспортное средство будет нуждаться в качественном ремонте и регулировке основных параметров работы. В частности, карбюратор на «Оке» является самым чувствительным агрегатом в оснащении автомобиля, поэтому требуется к себе особого внимания.

1 Какие карбюраторы устанавливаются на автомобили «Ока»

1.1 Таблица: параметры дозирующих систем карбюратора ДААЗ-1111–1107010

2 Ремонт устройства
2.1 Видео: выполнение ремонтных работ на ДААЗ-1111 своими руками
2.2 Неисправности и их диагностика

3 Как снять

3.1 Чистка элементов карбюратора от нагара и грязи

3.1.1 Как почистить жиклёры
3.1.2 Чистка дроссельной заслонки
3.1.3 Очистка от нагара поплавковой камеры

3.2 Как произвести регулировку карбюратора «Оки» 11113
4 Установка карбюратора на «Оку»
5 Регулировка карбюратора «Ока» после ремонта своими руками
5.1 Видеоинструкция: порядок регулировки

Установка карбюратора на «Оку»

Обратная установка карбюраторного механизма на автомобиль после чистки и ремонта может представлять собой трудоёмкую процедуру. Для того чтобы силовой агрегат работал в нормальном режиме, необходимо правильно подключить все составляющие карбюратора и надёжно их зафиксировать.

Начало работы по установке ДААЗ-1111 основано на установке прокладки. Элемент надевается на шпильки и плотно прижимается к поверхности впускного коллектора. После чего на своё место устанавливается сам карбюратор:

Сначала вкручиваются две гайки крепления на передней стороне.
С задней стороны закручиваются другие две гайки, после чего в прежнее положение можно вернуть клапан экономайзера.
Первым делом подключается патрубок, который подаёт в механизм горючее. Рекомендуется для его фиксации использовать новый хомут.
Далее подсоединяется шланг вакуумного регулятора.
Разъём, который идёт от мотора, подключается к клапану экономайзера принудительного холостого хода. Перед подключением целесообразно убедиться в том, что разъём чистый и не имеет деформаций.
К штуцеру подсоединяется шланг вентиляции картера.
Наконечник промежуточной тяги рычага прикручивается к соответствующему месту на карбюраторе.
Тяга привода возвращается на место и подключается к магистралям.
Далее рекомендуется установить воздушный фильтр на место и проверить работоспособность системы. Если в местах соединений выступает бензин, нужно ещё раз тщательно выполнить протяжку.

Все работы рекомендуется выполнять при естественном освещении или при хорошем искусственном свете

Регулировка карбюратора «Ока» после ремонта своими руками

После того как карбюратор ДААЗ-1111 побывал в ремонте, обычно требуется регулирование пускового устройства. Для этих целей понадобится простой набор инструментов:

сверло на 0.8;
сверло на 2.2;
рожковый ключ на 7;
плоская отвёртка.

Регулировать пусковое устройство необходимо на снятом с мотора карбюраторе, так как в ином случае полноценно провести настройку не получится. Предлагаемая инструкция сможет обеспечить стабильный и быстрый пуск двигателя «на холодную». Для этого потребуется скорректировать работу двух заслонок в первичной камере:

Рычаг управления воздушной заслонкой провернуть против часовой стрелки до упора. Удерживать рычажок в этом положении до тех пор, пока заслонка не закроется полностью.
Используя отвёртку, опустить шток пускового устройства. При опускании штока заслонка воздуха будет постепенно приподниматься.
В этот момент нужно будет проверить толщину между нижней частью заслонки и стенкой карбюратора. В зазор должно входить сверло с диаметром 2.2 мм. В случае если зазор больше/меньше, рекомендуется опускать шток до тех пор, пока отверстие не будет точно соответствовать толщине сверла.
После этого, не отпуская рычажок воздушной заслонки, нужно будет перевернуть корпус карбюратора. Сверлом с диаметром 0.8 мм также проверяется зазор между дроссельной заслонкой и стенкой камеры. Необходимо отрегулировать толщину щели посредством вращения упорного винтика.

При достижении рекомендуемых показателей можно считать регулировку пускового устройства завершённой.

Видеоинструкция: порядок регулировки

Выполнение работ с карбюратором ДААЗ-1111 благодаря простоте его конструкции не считается трудновыполнимой задачей. При наличии минимального количества инструментов и практического опыта работы с карбюраторными механизмами автовладелец может справиться с поставленной задачей своими силами. Чаще всего необходима чистка элементов карбюратора от нагара, а также регулировка некоторых параметров работы. Внимательность и аккуратность при выполнении необходимых действий можно считать залогом качественного выполнения всех работ для оптимизации работы ДААЗ-1111.

Конструкция и особенности карбюратора Ока

Карбюратор – это главный элемент в системе функционирования мотора на автомобиле ВАЗ 11113. В различные периоды на него устанавливались разные модификации карбюратора, которые в целом владеют схожим устройством и отличаются только в неких параметрах опций.

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

ветошь;
несколько зубочисток;
отрезок тонкой стальной проволоки длиной 30 см;
баллон со сжатым воздухом;
защитные резиновые перчатки и очки;
комплект рожковых ключей;
плоская отвёртка;
жидкость для чистки карбюратора.

Последовательность действий

Снятый с автомобиля карбюратор полностью разбирается.
Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.
После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).
Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Принцип работы

Карбюратор ВАЗ-11113 работает по тому же принципу, что и «Солекс». Суть функционирования очень проста – в поплавочной камере постоянно находится бензин, который за счет разрежения через ГДС подмешивается к воздушному потоку, образуя вместе с ним топливовоздушную смесь.

Работает все так – водитель посредством педали газа воздействует на дроссели, тем самым изменяя скорость потока всасываемого цилиндрами воздуха.

Воздушный поток, проходя через диффузоры создает разрежение в распылителях, из-за чего происходит всасывание топлива, находящегося в поплавковой камере. Всасываемый потоком бензин проходит через топливный жиклер, который благодаря малому сечению отверстия разбивает жидкость на мелкие капли, из-за чего обеспечивается легкость испаряются. И уже в испаренном виде бензин через распылитель подмешивается в воздух.

Чтобы устранить такие проблемы, в конструкцию карбюратора включены экономайзер и ускорительный насос. Первый обеспечивает увеличенное количество бензина при высоких нагрузках мотора. Делается это за счет подачи части топлива в распылитель в обход топливного жиклера.

Статья в тему — Система смазки ОКА

Ускорительный насос отвечает за подачу необходимого количества бензина при резком открывании дросселей. Делает он это путем впрыскивания топлива через дополнительный распылитель. То есть, при резком нажатии на газ, бензин в воздушный поток подается не только через ГТС, а и распылитель ускорителя.

Работы мотора на ХХ обеспечивается системой холостого хода. Состоит она из каналов, через которые топливо подается под нижние заслонки. Воздух же, нужный для работы мотора при закрытых дросселях поступает через отверстия, проделанные в заслонках. Поэтому даже при полностью отпущенном акселераторе, в камеры сгорания подается топливовоздушная смесь, необходимая для работы мотора на минимально возможных оборотах.

Обслуживание, регулировка

Признаками того, что нужен ремонт карбюратора «Ока» являются такие симптомы:

Затрудненный запуск мотора;
Неустойчивая работа на ХХ;
Возникновение провалов, рывков при нагрузке, резком открытии дросселей;
Падение мощности;

Из возможных поломок узла можно отметить:

Выход из строя электромагнитного клапана;
Порыв мембраны ускорительного насоса;
Износ посадочных отверстий осей дросселей;
Коробление плоскости корпуса дросселей из-за неравномерной затяжки;

Настроек у ДААЗ «Ока» не так уж и много – регулируется уровень в поплавковой камере и обороты ХХ.

Первая операция выполняется так:

Демонтируем крышку;
Замеряем высоту выступа вершины запорной иглы над плоскостью крышки, держа крышку строго горизонтально (чтобы игла «смотрела» вниз). Нормальным считается высота выступа 10 мм. Если показатель не соответствует, нужно добавить прокладку под седло иголки;
Ставим крышку на место;
Ручной подкачкой насоса закачивает топливо в карбюратор (нужно его заполнить полностью);
Снимаем крышку;
Замеряем расстояние от поверхности топлива до верхней плоскости корпуса. При нормальной регулировке этот показатель должен соответствовать 23-24 мм. Если расстояние больше или меньше, регулируем путем подгибания язычка на поплавке (для уменьшения количества – подгибаем вверх, а для увеличения – вниз).

Неисправности и их диагностика

Конструкция карбюратора на автомобиле ОКА такая, что картерные газы выводятся не самым лучшим образом. Электробензонасос на карбюратор — может ли быть такое? 1. Как работает электробензонасос на карбюраторе. Это приводит к тому, что двигатель не может максимально использовать свои возможности. Карбюратор на машине ОКА довольно простой, так как он включает в себя минимум электроники. Более того, из-за его устройства масло может попадать в карбюратор и загрязнять его. Эти проблемы решаются довольно просто. Для начала можно направить шланг к водяному фильтру. Автомобильный форум Wroom.ru: обсуждение темы Как отрегулировать карбюратор на Оке? Кстати, все фильтра приходится менять очень часто, так как они быстро загрязняются, а это в свою очередь оказывает негативное влияние на работу двигателя.

При рабочей системе зажигания могут возникать следующие неполадки:

Бедная смесь, проблемы с ЭМК или загрязненность жиклера, что приводит к нестабильной работе мотора;
Засор жиклера также может вызвать неадекватную и неинформативную работу педали газа;
При низком уровне в поплавковой камере может наблюдаться плохая динамика, рывки на низких и средних оборотах;
При нарушениях движения топлива в поплавковой камере, могут возникать рывки при работе двигателя на максимальных оборотах;
Неисправность ускорительного насоса, если резкое нажатие на педаль газа приводит к провалу;
При увеличенном уровне бензина в поплавковой камере или нарушении герметичности игольчатого клапана может возникать трудность с запуском уже теплого мотора;
Неправильная настройка механизма запуска приводит к проблемам запуска мотора на холодную, нестабильным оборотам и т.д.

Следует отметить, что главным признаком какой-либо неисправности является увеличение количества потребляемого бензина. Например, это может возникать, если регулировка механизма запуска была произведена неправильно, когда жиклеры не соответствуют требованиям или имеет место их загрязнение.

Помимо этого на расход влияют погодные условия, шины и стиль управления автомобилем ОКА. Если есть какие-то неполадки, то необходимо отрегулировать устройство и все будет работать четко.

Модели карбюраторов для автомобилей ОКА

Существует несколько модификаций автомобилей ОКА. Самой первой машиной этой марки была модель 1111. Её выпускали на заводах ВАЗ и КамАЗ. Эта модель имела объём двигателя 0.65 литра и комплектовалась карбюратором марки ДМЗ, который производился на автоагрегатном заводе в Димитровграде.

Основные элементы карбюратора ДААЗ 1111 для автомобиля ОКА

Затем появилась новая модель автомобиля ОКА — 11113. Объём двигателя у этой машины был чуть больше и составлял 0.75 литра. Соответственно, немного изменился и карбюратор. На модель 11113 устанавливаются карбюраторы ДААЗ 1111. Это устройство производится на том же заводе в Димитровграде. От своего предшественника этот карбюратор отличается лишь увеличенным размером смесительной камеры. Во всём остальном устройство не претерпело никаких изменений.

Конструктивные особенности

Несмотря на то, что за основу при создании взяли «Солекс» от «Восьмерки», у карбюратора «Оки» есть некоторые конструктивные особенности:

Поплавок и запорная игла – разделены. Первый элемент установлен в поплавковой камере, второй – располагается в крышке. Из-за этого технология регулировки уровня топлива отличается от обычного «Солекс»;
Поплавковая камера – одна, и располагается она сбоку основной дозирующей системы (а не по бокам, как у «Солекс»);
Поплавок закреплен в камере, причем таким образом, что обеспечивается постоянная нормальная подача бензина при ускорениях, движениях на подъем;
Тарировка (сечение отверстий) жиклеров меньше, чем у ДААЗ от 2108.

На модели 1111 используются топливные жиклеры с тарировкой 95 (на 1-й и 2-й камерах) и воздушные – 190 (1-я камера) и 95 (2-я).

У версии 11113 установлены 95-е топливные жиклеры (на обеих камерах) и 170-й (1-я), 85 (2-я камера).
