Как читается электрическая схема ВАЗ 2109

Любая электросхема «девятки», будь это схема электропроводки ВАЗ 2109 карбюратор либо инжектор, состоит из основных элементов. Это источники электроэнергии, потребители, связывающие их проводники. Также отдельно выделяют монтажный блок, в котором расположены защитные элементы цепи: реле и предохранители. Еще один отдельный элемент — панель приборов.

На моделях, массово выпускаемых до 1997 года, устанавливалась так называемая низкая панель приборов. Вдоль всей торпеды вплоть до руля расположена полка, а под ней есть небольшая приборная панель. К низкой панели ведет проводка на ВАЗ 2109 карбюратор. После 1997 года в салон ВАЗ 2109 была встроена интерактивная высокая панель. Это повлекло за собой отличия в электросхеме «девяток» нового и старого образца. Главное отличие — проводка ВАЗ 2109, ведущая к самой панели приборов. Отличаются также места установки реле и предохранителей в монтажных блоках двух автомобилей.

В инструкции по эксплуатации и ремонту приведена общая электросхема, а также альбом схем соединения отдельных участков. Первая страница описывает перечень всех жгутов проводов автомобиля, каждый жгут имеет свой номер. На последующих страницах представлены отдельные схемы жгутов:

соединения АКБ и стартера;
отдельно аккумулятора с корпусом;
проводов коробки воздухопритока;
системы зажигания;
системы освещения;
форсунок (если описывается проводка ВАЗ 2109 инжектор);
датчиков;
проводов панели приборов;
проводки правой и левой передней двери;
задней двери;
освещения номерного знака.

Читать схему — означает понимать, от какого элемента идет провод и куда он подводится. Для наглядности вся электропроводка представлена в разных цветах в соответствии к реальным проводам автомобиля. Также схематически изображено и пронумеровано электрооборудование, которое входит в схему. На отдельных страницах представлены перечни пронумерованных элементов с их названиями. На схемах жгутов возле каждого прибора обозначено, какие колодки к нему подходят. Каждая колодка имеет пронумерованные гнезда, чтобы водитель понимал, откуда что идет и куда приходит.

К каждой колодке подходят цветные провода. Все проводники цветные, все пронумерованы. К примеру, зелёный 9/5: 9 — номер электроприбора, к которому подведён провод, 5 — номер разъёма под этот провод. Ищем девятую колодку, пятый разъём и видим там этот же зелёный провод. Обозначение на проводе типа S1 показывает, что он соединен с другими проводами. Находим соединение S1 и видим там тот самый проводник. Таким образом, можно полностью прослеживать все соединения. Чтобы уже на автомобиле проверять правильность подключения, понадобится мультиметр. Если это устройство отсутствует, подойдёт и индикаторная отвертка.

Вся электрика ремонтируется при отключенной минусовой клемме от аккумулятора. После ремонтных работ, перед тем как подсоединить клемму обратно, проверьте еще раз правильность всех подключений.

Наблюдайте за подкапотной проводкой

Подкапотная проводка ВАЗ 2109 включает в себя такие элементы.

Жгуты проводки системы зажигания.
Жгуты с проводами осветительной системы.
Провода соединений разнообразных датчиков с электронным блоком управления.
Проводка управления электродвигателями: радиатора, омывателя вар, стеклоочистителей.

Под капотом пространство ограничено, а проводка находится бок о бок с элементами двигателя внутреннего сгорания. Детали мотора работают в режимах высоких температур и давлений. В такой среде провода могут ослабнуть или потерять изоляцию. На них могут появляться потертости или, возможно, даже оголения жилы. В таком случае опасности подвергается вся схема электропроводки ВАЗ 2109. Работа схемы продолжается, но в небезопасном режиме. Это может привести к короткому замыканию, и как следствие, — к пожару.

Устранить пробой изоляции и восстановить проводку нужно немедленно. Причем просто перемотав изолентой повреждённый участок провода, вы не решите проблему. Максимум, можно поступить так в качестве временной меры. По инструкции необходима замена проводки на повреждённом участке. Укладывать проводку после замены необходимо в изоляционную гофру.

Особого внимания под капотом заслуживают высоковольтные провода, подводимые к свечам зажигания. Ведь это самая мощная проводка во всем автомобиле. Состояние бронепроводов нужно оценивать не только на глаз — на наличие внешних повреждений. Высоковольтный провод по паспорту должен иметь сопротивление 2,55 кОм. Напряжение импульсов, что передаются на свечи, должно находиться в пределах 20 кВ

Еще одно важное условие: не должно превышаться напряжение пробоя бронепровода. Его нормальная величина — 50 кВ

Первые два параметра измеряем при помощи мультиметра.

Электросхема Ваз 2109 (карбюратор)

Схема электрооборудования — проводки автомобиля Ваз 2109 с карбюраторным двигателем и низкой панели приборов (торпедой).

А — порядок условной нумерации штекеров в колодке выключателя зажигания Ваз 2109 электрооборудование. Б — порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла Ваз 2109.

Таблица расшифровки электросхемы Ваз 2109:

Источники

http://expertvaz.ru/2109/elektroshema-provodka-avto.html
http://remocars.ru/vazman/2109/elektrika/elektroshema-vaz-2109-karbyurator.html

Причины отказа основных систем автомобиля

Многие неисправности автомобиля, первоначально воспринимаемые за механические, возникают по причине повреждения электропроводки.

Некоторые наиболее распространенные неполадки описаны ниже:

Стартер крутит вал, но двигатель не запускается. Одной из причин неработоспособности мотора может быть выход из строя жгута электропроводов системы зажигания или перегорание предохранителя либо реле. Неисправные элементы необходимо найти и заменить новыми. На машинах с распределенным впрыском могут быть повреждены детали проводки блока управления двигателем или топливного насоса. На карбюраторном авто неисправный участок можно найти тестером, прозванивая каждый провод. На инжекторных ВАЗ 2109 имеется возможность проведения диагностики, которая покажет узел с поврежденной или оборванной цепью.
При повороте ключа стартер не работает, контрольные лампы горят с нормальным накалом. Причины могут быть в обрыве или окислении проводов, идущих к стартеру, или в замке зажигания.
При повороте ключа стартер не срабатывает и гаснут все лампы. Типичный признак разряженного аккумулятора или плохого контакта силовых проводов с клеммами батареи.
После пуска двигателя не гаснет контрольная лампа зарядки. Скорее всего, произошел обрыв проводки, окисление контактов на генераторе или порван ремень привода.
Непривычно яркий накал ламп фар или пульсация света сигнализируют о повреждении . На инжекторных машинах такая поломка может вызвать включение лампы Check Engine.
Негорящая передняя или задняя фара свидетельствуют о выходе из строя ламп, предохранителя или жгута проводки, идущего к данному узлу.
При включении поворотника начинают мигать все лампы в заднем фонаре. Стандартная проблема всех переднеприводных ВАЗ первого поколения, причиной которой является окисление и замыкание дорожек монтажных плат внутри фонаря.

Всегда в первую очередь проверяем предохранители

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Этапы проверки	Ваши действия
Для проверки этих защитных элементов на целостность сначала открывается электрическая схема проводки ВАЗ 2109, а именно раздел, в котором приведен список предохранителей монтажного блока.	В этом разделе указано, за безопасность какого из приборов отвечает тот или иной предохранитель. Так же указаны названия защитных элементов, чтобы вы знали какой предохранитель нужно проверить, а также максимально допустимый ампераж.
Обеспечиваем доступ к предохранительному блоку.	Открываем капот. В левом углу возле лобового стекла расположен этот блок. Снимаем крышку и находим нужный предохранитель.
Затем берем специальные щипцы, вытягиваем защитный элемент.	Проверяем его на целостность.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Электросхема ВАЗ 2109 с инжектором

Схема проводки на ВАЗ 2109 с инжектором различается на машинах в зависимости от года выпуска.

Машины после 1990 года

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

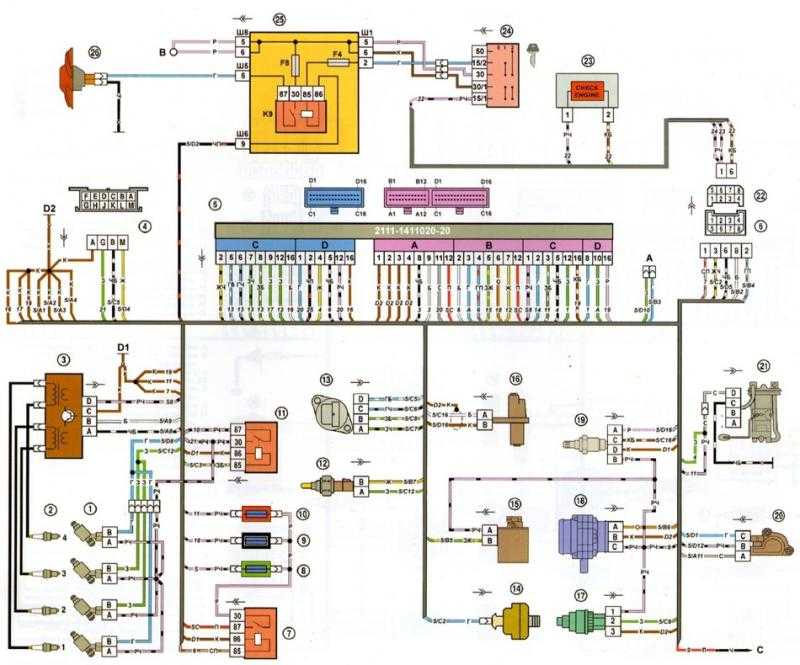

Электросхема ВАЗ 2109 с инжектором Дженерал Моторс

Описание схемы следующее:

1 — система форсунок;
2 — свечи;
3 — управляющий модуль зажигания;
4 — диагностический разъем;
5 — контроллер Дженерал Моторс или Январь;
6 — разъем для подключения комбинации приборов;
7 — главное реле системы;
8 — предохранитель проводки питания контроллера и модуля системы зажигания;
9 — защита цепей датчиков замера скорости и расходомера воздуха;
10 — защита питания насоса подачи топлива;
11 — контроллер бензонасоса;
12 — измеритель температуры двигателя;
13 — система холостого хода;
14 — измеритель детонации;
15 — система продувки емкости для улавливания паров топлива;
16 — измеритель положения коленчатого вала;
17 — измеритель скорости;
18 — измеритель расхода воздуха;
19 — лямбда-зонд;
20 — измеритель угла положения дроссельной заслонки;
21 — электрический насос топлива в комплекте с датчиком уровня топлива;
22 — подключение системы зажигания;
23 — контрольная лампа;
24 — замок зажигания;
25 — коммутационный блок;
26 — вентилятор охлаждения радиатора.

Могут встречаться машины с регулировкой токсичности при помощи СО-потенциометра. В таких версиях применяется ЭСУД типа Bosch M1.5.4, нет нейтрализатора с лямбда-зондом и системы улавливания паров топлива. В остальном проводка остается идентичной описанной выше.

Машины после 2002 года

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

Электросхема ВАЗ 2109 с инжектором Бош

Описание схемы:

1 — четыре форсунки;
2 — свечи;
3 — модуль распределения зажигания;
4 — диагностический разъем, выведенный в салон автомобиля;
5 — разъем контроллера Бош;
6 — разъем комбинации ламп и приборов;
7 — основной коммутационный прибор системы;
8 — плавкая вставка основного прибора;
9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
10 — предохранитель контроллера вентилятора;
11 — управляющее реле бензонасоса;
12 — предохранитель электропроводки бензонасоса;
13 — датчик замера расхода воздуха на впуске;
14 — датчик угла открытия дросселя;
15 — измеритель температуры двигателя;
16 — регулятор параметров холостого хода;
17 — датчик замера детонации в цилиндрах;
18 — датчик положения коленчатого вала;
19 — лямбда-зонд;
20 — блок управления иммобилайзером;
21 — индикатор состояния иммобилайзера;
22 — датчик замера скорости;
23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
24 — клапан продувки системы улавливания паров бензина;
25 — разъем косы системы зажигания;
26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
27 — реле запуска системы зажигания;
28 — замок;
29 — монтажный и коммутационный блок;
30 — вентилятор системы охлаждения.

Проводка ВАЗ 2109 видна на схеме

Чтобы понять, как устроена электросхема ВАЗ 2109 карбюратор, мы приводим список её компонентов:

блок-фара;
электрический двигатель, управляющий стеклоочистителем для фар. Есть не на всех автомобилях;
здесь расположен выключатель для лампы, находящейся под капотом;
звуковой сигнал автомобиля;
электрический двигатель, запускающий вентилятор на системе охлаждения автомобиля;
датчик, который показывает включение и выключение электрического двигателя, запускающего вентилятор;
генератор автомобиля;
на некоторых автомобилях ВАЗ 2109 устанавливается электромагнитный клапан включения механизма омыва фар;
аналогичный предыдущему, клапан для омыва заднего стекла;
клапан омыва лобового стекла;
свечи;
датчик зажигания;
здесь расположена катушка зажигания;
выключатель, регулирующий включение-выключение света заднего хода;
датчик температуры охлаждающей жидкости;
стартер;
аккумулятор автомобиля;
датчик, показывающий уровень тормозной жидкости.

А далее скриншоты составляющих проводку ВАЗ 2109:

Вот таким образом устроена электрическая схема ВАЗ 2109 (карбюратор)

Как мы можем видеть, схема электропроводки ВАЗ 2109 (карбюратор) – одна из наиболее сложных систем автомобиля. Самостоятельный ремонт далеко не всегда приводит к желаемому результату, особенно, когда владелец автомобиля не имеет достаточного опыта работы с электрооборудованием на «ВАЗ».

Проводка ВАЗ 2109 (карбюратор), цена которой в пределах 3500 рублей

Большая часть элементов проводки в «Самаре» не слишком дорогие. Здесь вопрос даже не в том, сколько стоит какая-то конкретная запчасть. Основные сложности упираются в попытки понять, что же именно вышло из строя. Хороших автоэлектриков найти бывает весьма проблематично, а пытаться самому понять, в чём причина неполадок – не всегда хороший вариант. Машина может простоять в гараже целый год, пока вы разберётесь, что стало причиной поломки.

Если вас интересует электропроводка ВАЗ 2109 (карбюратор), то вы можете ее купить в любом автомобильном магазине или рынке, цена на проводку невысока — около 3500 рублей.
