Где находится

За все время производства автомобиля рассматриваемой модели было выпущено достаточно много различных модификаций. Но стоит отметить: на большинстве автомобилей ВАЗ 2106 датчики устанавливаются в специальных гнездах на блоках цилиндров.

Последние выпускаемые модели автомобиля ВАЗ 2106 снабжались термостатами специальной конструкции. Температурный датчик, контролирующий состояние антифриза, располагался в них. Но подобные конструкции встречаются сравнительно редко.

В последнем случае датчик находится рядом с патрубком – именно по нему горячий антифриз попадает в радиатор. Благодаря такому расположению удается получать максимально точные данные. Сам датчик, в силу простоты своей конструкции, выходит из строя сравнительно редко. Проблемы возникают при длительной многолетней эксплуатации. Постепенно терморезистор меняет свое сопротивление. В следствием чего электронный блок управления получает неправильные данные.

Основные признаки неисправности датчика:

присутствие большого количества окислов на поверхности корпуса – при наличии зеленого налета (оксид латуни) причина поломки кроется именно в нем;

существенное увеличение расхода бензина – неправильные данные, передаваемые на электронный блок управления, нередко приводят к повышению подачи количества топлива при отсутствии на то необходимости;
проблемы в работе мотора – его сложно завести на холодную, двигатель неожиданно глохнет, работает на холостых оборотах нестабильно.

Ремонтировать температурный датчик на ВАЗ 2106 не имеет смысла. При возникновении поломки его следует просто заменить на новый. Стоимость его составляет от 200 рублей.

Диагностика

Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

Реле вентилятора ваз 2107 (инжектор)

Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

разбираем реле;
отгибаем верхний упор пластины;
приподнимаем пластину с контактом для удобного доступа;
поджимаем контакт;
собираем обратно.

Следует заметить, что со временем поломка повторяется, проверено.

В чем разница?

Есть ли принципиальное отличие разных моделей автомобилей Лада, когда дело касается работы ДТОЖ?

Нелишним будет отметить, что существует негласное деление моделей вазов на группы, благодаря которому можно производить ремонтные работы одного автомобиля, опираясь на инструкции к другому. Может быть, это касается не всех систем, но касательно данной темы это работает довольно неплохо и не вредит ни автомобилю ни его владельцу.

Первая группа — это ВАЗ 2101 и следующие модели вплоть до ВАЗ 2107. Датчик температуры охлаждающей жидкости на ВАЗ 2106 расположен в ГБЦ (головке блока цилиндров), как и у всех автомобилей перечисленного выше модельного ряда. Соответственно, признаки поломки, способы диагностики и замены будут у них аналогичными.

На что стоит обратить внимание, если вышел из строя датчик температуры охлаждающей жидкости ВАЗ 2107? В первую очередь это невозможность запустить двигатель в любую погоду, а также плохая работа на холостом ходу, нехарактерный цвет выхлопа и перерасход топлива. Как заменить термодатчик на ВАЗ 2106? В первую очередь необходимо охладить двигатель и слить ОЖ

Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый. Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы

Как заменить термодатчик на ВАЗ 2106? В первую очередь необходимо охладить двигатель и слить ОЖ. Затем скинуть клеммы с АКБ и снять защитный кожух, после чего от детектора отсоединяются провода, он сам выкручивается и на его место ставится новый. Производятся обратные манипуляции по сборке и запуск двигателя с целью проверить исправность работы системы.

Вторая группа — это ВАЗ 21099, ВАЗ 2108 и ВАЗ 2109. Несмотря на кажущуюся разницу, основные нюансы при работе с ДТОЖ сохраняются и в случае данных моделей авто. Причем, без разницы — ВАЗ 2109 инжектор или карбюратор — признаки поломки прибора будут абсолютно теми же самыми, как и основные принципы его замены.
Третья группа — это ВАЗ 2110 инжектор/карбюратор и следующие за ним ВАЗ 2111 и ВАЗ 2112. Независимо от типа двигателей и его особенностей (8 клапанов или 16 клапанов) система все так же подает сигнал в случае выхода из строя ДТОЖ, так же сбоит, когда датчик неисправен и в той же мере тратит топливо там, где это не столь необходимо, если система обманута неверными данными. Замена датчика температуры охлаждающей жидкости ВАЗ 2110 возможна своими силами при наличии только лишь ключа необходимого размера.
Четвертая и последняя группа в списке — это так называемая серия Самара — 2, куда входят ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115. Отличительной особенностью данного модельного ряда является наличие двух термодатчиков — ДТОЖ и датчик указателя ОЖ. То, что их два ни в коем случае не усложняет замену поломанного прибора, лишь вынуждает владельца быть чуть более внимательным при диагностике неисправности.

Замена датчика

Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.

При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

Описание контроллера температуры охлаждающей жидкости

Датчик температуры являет собой резисторный элемент, выполняющий функцию передачи и приема данных о том, какая температура расходного материала в системе охлаждения. С увеличением температуры сопротивления датчика изменяется, в результате чего он подает напряжение на приборную панель. На последней установлен указатель, который демонстрирует, до какой температуры прогрелся силовой агрегат автомобиля. Где стоит ДТОЖ? Располагается устройство на ГБЦ, за четвертым цилиндром.

В инжекторных машинах ДТОЖ дает ЭБУ показания температуры, а ЭБУ включает вентилятор сам, датчик включения вентилятора, как правило, идет силовой, замыкает контакты на определенной температуре — включает реле вентилятора и находится в основном на радиаторе (в карбюраторной машине), так как ДТОЖ находится на двигателе.

Принцип работы

Принцип действия ДТОЖ заключается в постоянном взаимодействии магнитного поля (постоянного) с полем измерительных устройств. По всем обмоткам проходит напряжение. Постоянный магнит подключается к указателю, расположенному в приборной панели. При изменении температуры изменяется также параметр сопротивления устройства, что приводит к колебанию стрелки.

Возможные неполадки и методы их устранения

Какие неисправности могут произойти в работе устройства:

Датчик вышел из строя. Проблема такого плана решается путем замены контроллера на работоспособный.
Поврежден контакт на разъеме подключения устройства к бортовой сети. Также контакты могут быть окислены. При такой неисправности можно попытаться очистить контакты, если же их повреждение очень сильное, то разъем лучше заменить.
Устройство может перестать работать из-за поврежденной электроцепи. Необходимо произвести диагностику состояния проводки тестером, если цепь действительно повреждена, то неисправный участок подлежит ремонту или замене.

Диагностика регулятора

Для проверки работоспособности нужно выполнить следующие действия:

Для начала нужно прогреть силовой агрегат, чтобы температура ДВС увеличилась до 90 градусов. После этого мотор можно заглушить.
Далее, активируется зажигание и открывается капо автомобиля.
Вам необходимо отключить наконечник провода с измерительным устройством, а затем замкнуть его на корпус мотора.
Если в результате выполненных действия стрелка датчика на контрольном щитке стала отклоняться в правую сторону, выходя в красную зону, это говорит о поломке контроллера. Если же стрелка не перемещается, то скорей всего, в цепи подключения имеется обрыв.

Самый простой способ проверить обрыв цепи: на рабочем двигателе снять фишку с ДТОЖ, если все нормально и нет обрыва в какой-то цепи, то вентилятор включится на максимальные обороты (видео снял Дмитрий Макаров).

Инструкция по замене своими руками

Для замены датчика нужно сделать следующее:

Сначала откройте капот и отключите аккумуляторную батарею.
Снимите крышку расширительного бачка охлаждающей жидкости и выкрутите пробку с радиаторного устройства. Это позволит предотвратить образование высокого давления в системе.
Далее, под радиаторный узел установите тару — в нее сольется антифриз после снятия. Открутите кран и подождите, пока жидкость сольется.

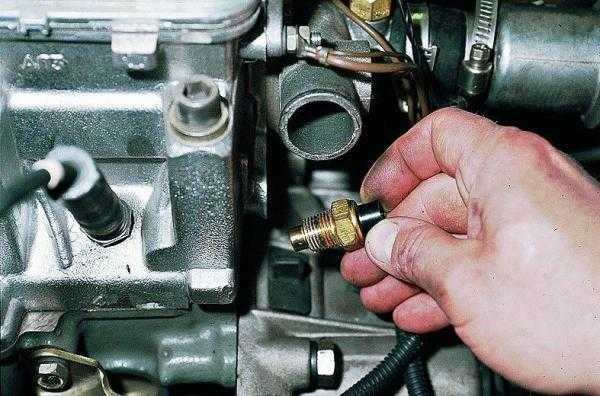

Когда эти действия будут выполнены, потребуется отключить разъем с проводкой от устройства. Далее, используя гаечный ключ на 30, вам надо будет открутить датчик и извлечь его из посадочного места. При демонтаже не потеряйте стальной уплотнитель, а перед дальнейшей установкой необходимо будет обработать место монтажа герметиком

Важно, чтобы сам герметик был высокотемпературным — обработка им посадочного места позволит предотвратить утечку расходного материала.
Когда устройство будет установлен, необходимо вмонтировать обратно пробку на радиаторном узле. Дальнейшая сборка осуществляется в обратной последовательности — сначала необходимо залить охлаждающую жидкость, после чего подключить аккумуляторную клемму.
Для диагностики работоспособности устройства нужно завести силовой агрегат и прогреть его до рабочей температуры, чтобы включился вентилятор.

Описание датчика включения вентилятора

Где находится датчик температуры в ВАЗ 2107 инжектор или карбюратор, в чем заключается его предназначение? Для начала рекомендуем ознакомиться с назначением и возможными неисправностями.

Место расположения и назначение

Этот контроллер является неотъемлемым элементом охладительной системы силового агрегата и фактически выполняет аналогичную термостату функцию. Когда температура мотора увеличивается до определенного значения, контроллер активирует вентилирующее устройство, что способствует охлаждению радиатора ДВС. Вентилирующее устройство используется для отгона тепла от радиатора благодаря нагнетанию воздушного потока на него. Основное предназначение датчика вентилятора является предотвращение перегрева силового агрегата.

Что касается места установки, то искать это устройство следует в моторном отсеке ВАЗ 2107. Открыв капот, вы сразу же можете увидеть радиаторный узел, в нем и установлен датчик. В зависимости от формы радиаторного устройства контроллер может располагаться снизу слева или справа.

Принцип действия

Принцип работы состоит в следующем:

На нижней части контроллера располагается специальная пластина, которая видоизменяется, то есть изгибается в случае увеличения температуры силового агрегата.
Во время изгибания пластина оказывает определенное давление на поршень. Последний начинает двигаться вперед, во время перемещения он замыкает контакты на устройстве. Речь идет как о подвижных, так и о неподвижных контактах.
В случае, если охлаждающая жидкость остается холодной и не нагревается, то пластина, соответственно, не будет изгибаться.

Принудительное включение вентилятора

В соответствии с техническими характеристиками системы охлаждения «Семерки», вентилятор не должен работать постоянно. Но в некоторых случаях все равно реализуется принцип его принудительного включения. Это происходит в результате поломки контроллера — датчик температуры, расположенный в подкапотном отсеке, вывел на приборку данные о перегретом силовом агрегате, при этом вентилятор не включается. Это может свидетельствовать о поломке датчика вентилятора либо о его плохом контакте с бортовой сетью автомобиля.

Решить проблему можно двумя способами:

При движении по ровной дороге можно попробовать ехать без остановок, это позволит обдуть потоком встречного воздуха радиатор двигателя. При этом обязательно нужно следить за температурой мотора, то есть стрелкой указателя на панели приборов. При необходимости остановиться на светофоре включайте отопитель на полную мощность.
Но лучше будет принудительно активировать вентилятор. Для этого из датчика необходимо вытащить два контакта, после чего замкнуть их друг с другом, но перед выполнением этих действий следует отключить аккумуляторную батарею. После замыкания подключите аккумулятор — это приведет к тому, что устройство будет работать без перерыва. После остановки автомобиля вентилятор продолжит работать и будет делать это, пока АКБ не разрядится.

Диагностика регулятора

Чтобы выполнить проверку, вам понадобится обычная вода, емкость, термометр, которые сможет работать при высоких температурах, а также обычная бытовая печь.

Диагностика выполняется с помощью мультиметра и осуществляется она следующим образом:

Для начала воду нужно налить в тару.
Опустите в жидкость часть датчика, противоположную той, на которой находятся контакты.
Затем щупы тестера нужно подсоединить к контактам контроллера. Сам мультиметр нужно настроить в режим замера сопротивления или прозвона.
Поставьте емкость на плиту и включите газ, постепенно нагревая жидкость в нем. Также в емкости должен находиться и термометр.
Когда температура жидкости увеличится примерно до 92 градусов, контакты на контроллере, если она рабочий, должны замкнуться. В этот момент тестер может издать характерный звук. Если этого не произошло, то устройство подлежит замене. Показания тестера необходимо сравнить с нормированными, которые указаны в сервисной книжке (видео о диагностике снял Яковлев Дмитрий)

Владельцам инжектора ВАЗ и иномарок: некоторые неисправности и как снизить расход топлива на 20-30%

Технический прогресс неумолимо движется вперед и инжектор, который уже 20 лет стал нормой в мире, стал обязательной нормой и при производстве отечественных автомобилей.Хочу сказать, что ВАЗ делает в общем-то, довольно неплохие машины, особенно если учесть их ремонтопригодность и доступность запчастей, но из-за исполнения небольших, но очень важных деталей, страдают важные характеристики авто.Сегодня практически все автомобили оснащены инжекторами.

Инжектор — это система впрыска топлива во впускной коллектор и система инжекторов управляется посредством небольшого компьютера (не путать с тем, что показывает расход топлива и пробег на панели). Компьютер рассчитывает когда и сколько впрыснуть топливо исходя из данных разных датчиков – углового положения коленвала, объема воздуха и его плотности, температуры окружающей среды и температуры самого двигателя (и массы других датчиков). Вот о последнем, о температурном датчике и хотелось — бы поговорить.

Недавно моя девятка напрочь отказалась заводиться. После долгих усилий она все таки завелась и путем экспериментов я выяснил, что затруднен именно холодный пуск. После того, как двигатель хоть немного прогреется, машина заводилась, как говориться, с пол-оборота. После недолгого мозгового штурма подозрения пали на сбои в работе датчика температуры охлаждающей жидкости, который стоит в верхнем коллекторе охлаждающей жидкости. Как оказалось, именно он подавал неправильные данные о температуре двигателя, в результате чего компьютер не мог рассчитывать необходимый состав топливной смеси для двигателя. Как подтвердить? Если ваш инжекторный ВАЗ не заводиться в холодном состоянии, плесните горячей воды на это датчик (расположен около термостата). Если после этого двигатель заводиться – смело меняйте датчик.В ходе данных экспериментов выяснилось и одна, очень и очень важная деталь: После установки нового (с рынка, «ашшидбляхь заводской датчик ма я е ер!») датчика, бортовой компьютер начала показывать расход топлива на холостом ходу при прогретом двигателе 1,2-1,3 литра в час, хотя до этого расход был 0,9-1,0 литра в час, иначе говоря согласно показаниям бортового компьютера, расход топлива вырос на 20-30%, что кстати и подтвердила пробная поездка.Не было сомнений, что причина была в новом датчике температуры – сообщая неправильную температуру двигателя компьютера инжектора (что он типа холодный), компьютер давал двигателю больше бензина для прогрева.Полазив по ВАЗовским форумам вот что выяснил: «Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры.Типовые значения:100 градусов Цельсия — 177 Ом25 градусов Цельсия — 2796 Ом0 градусов Цельсия — 9420 Ом (9,42 кОм)Минус — 20 градусов Цельсия – 28680 (28,68 кОм).Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком «газа».Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, трудность запуска горячего мотора и холодного двигателя, повышенный расход топлива».А вот и сам наш красавец:

Ну так вот, я не долго думая, купил б/у датчик с разбитого автомобиля (с завода ВАЗ ставит отличные детали!), после установки которого расход топлива снизился на 20-30%, т.е. на холостом ходу при прогретом двигателе бортовой компьютер стал показывать привычные 0,9-1,0 литра в час. Необходимо отметить, что данный совет относиться АБСОЛЮТНО КО ВСЕМ ИНЖЕКТОРАМ и не только марки ВАЗ – как выяснилось такая неисправность довольно часто встречается и у не новых импортных автомобилей.Так что если вы хотите снизить расход топлива на вашем инжекторе – подберите нормальный датчики температуры охлаждающей жидкости – эксперименты с тестером с лихвой себя окупают.

Датчик температуры ВАЗ 2107/ВАЗ 2106

Рассмотрим другие модели Лада и особенности ДТОЖ в их случае.

Прибор в данной модели находится в головке блока цилиндров (как видим — ничего нового, что, в общем-то довольно характерно для некоторого модельного ряда автомобилей ВАЗ).

Не лишним будет повторить, что перед заменой датчика необходимо остудить двигатель, слить ОЖ и обесточить АКБ, дабы избежать ожогов, коротких замыканий или иных недоразумений.

С термодетектора снимается защитный кожух и отсоединяется провод;
удаляется неисправный прибор;
на его место ставится новый;
все манипуляции производятся в обратном порядке.

Некоторые умельцы умудряются заменить ДТОЖ без слива жидкости, это вполне возможно при определенной сноровке и аккуратности, но правильнее будет все-таки ее сцедить, а затем залить обратно.

Если кому-то лень с этим возиться, либо нет возможности, стоит в обязательном порядке охладить мотор, ведь ОЖ в нем имеет очень высокую температуру во время работы, а заменяя датчик без слива, придется некоторое время закрывать гнездо пальцем.

В чем отличие от предыдущего способа — демонтируя неисправное устройство, необходимо не до конца его выкрутив, вооружиться новым детектором, который необходимо сразу же моментально поставить на место старого, во избежание утечки ОЖ из системы. Либо, как было сказано выше, закрыть гнездо пальцем до установки нового прибора.

Не самый надежный способ замены, но может быть такое, что поломка произошла в таком месте, где воспроизвести все шаги по правилам не будет возможности.

Данная инструкция применима к моделям ВАЗ 2101, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106.

Устройство

Если рассматривать устройство, то существуют два типа температурных датчиков. Первый представляет собой терморезистор. Это термический резистор, у которого при повышении или понижении температуры меняется сопротивление. Термистор находится внутри металлического корпуса с резьбой. На корпусе имеется хвостовая пластиковая часть. В задней части установлены контакты. Один контакт (плюсовой) имеется на хвостовой части. Он идет на приборную панель. Роль второго контакта выполняет корпус – он соединяется с общей массой.

Второй тип датчика представляет собой специальной контактор с биметаллической пластиной внутри. Последняя, в зависимости от нагрева тосола, замыкается или размыкается.

Первый датчик температуры ВАЗ-2106 используется только для того, чтобы выводить данные о нагреве тосола в системе охлаждения. С ростом температуры, меняется сопротивления датчика. Определенное напряжение подается к шкале приборов. Устройство устанавливается в блоке цилиндров двигателя в каналах системы охлаждения.

Второй температурный датчик устроен немного иначе. Он тоже реагирует на температуру тосола или антифриза, но предназначен для включения электровентлиятора на радиаторе. Устанавливается данный датчик на радиаторе.

Итог

Как можно увидеть, замена датчика охлаждающей жидкости на ВАЗ 2114, ВАЗ 2106 или ВАЗ 21124 не отличаются настолько, чтобы расписывать каждую из моделей отдельно.

Не является принципиальным и различие в типах двигателя — карбюраторного (нагнетание топливной смеси за счет разницы в давлении) или инжекторного (форсунки, через которые производится впрыск горючего в камеру сгорания) — ДТОЖ работает везде одинаково и выходит из строя также по одному сценарию.

Не стоит бояться поломки, даже если вы начинающий автолюбитель. Отечественные автомобили сконструированы настолько интуитивно понятно, что справиться с заменой датчика может даже тот, кто провел за рулем меньше года.
