Замена датчика скорости lada kalina sedan (ваз калина)

Особенности замены датчика скорости на Калине

Датчик скорости Лада Калина состоит из пластикового корпуса, имеющего форму цилиндра, и электронного чувствительного элемента.

Место, где он расположен в моторном отсеке, найти не сложно. Для этого нужно поднять капот, чтобы был доступ в подкапотное пространство. Дроссель с фильтром соединяет воздушный патрубок. Открутив хомуты, нужно демонтировать воздушный патрубок. Сверху коробки передач находится ДС.

Основной задачей данного элемента является передача импульсивных сигналов на контроллер, что позволяет фиксировать скорость, с которой движется автомобиль. Естественно, без датчика невозможно обойтись.

Что делать если произошла неисправность? Как провести замену детали? Первым делом необходимо извлечь неисправный элемент. Для этого потребуется ключ на 6 и крестовая отвертка. Необходимо открутить саморезы и извлечь прибор.

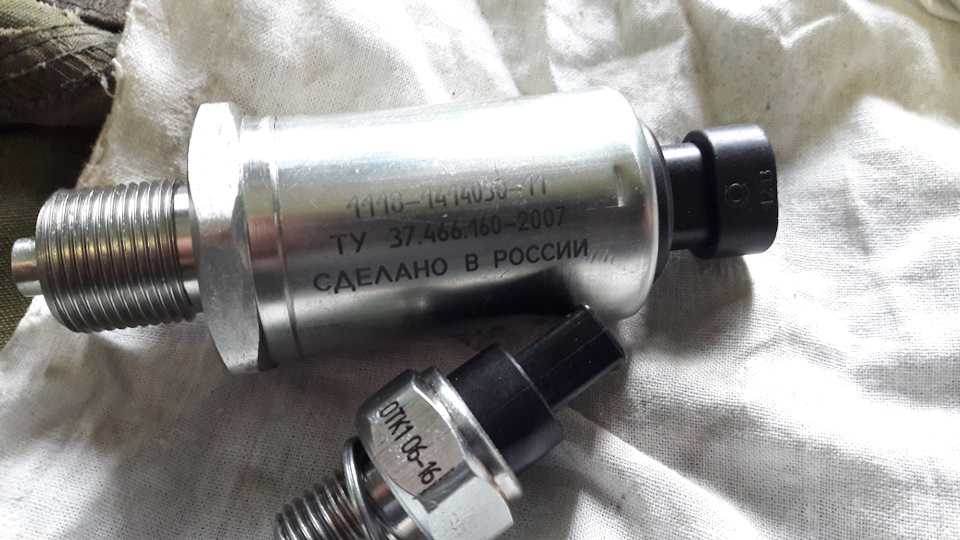

Различают несколько разновидностей датчиков, каждый из них обозначен своим уникальным номером

Поэтому при необходимости замены важно подобрать аналогичный элемент. В противном случае прибор не будет работать

Для начала определитесь, где находится датчик скорости на Калине. Здесь все просто. Поднимайте капот машины и выкручивайте хомуты, которые удерживают воздушный патрубок, идущий от фильтрующего элемента к дросселю. На верхней части КПП авто можно обнаружить самого «виновника» — датчик скорости.

1. Подготовьте минимальный набор ключей для работы. Здесь вам понадобится сам датчик скорости под замену (маркировка устройства — 1118), ключ с наиболее популярной головкой на «десять», а также два типа отвертки (под «крест» и плоскую).

2. Ставьте авто на ручной тормоз (убедитесь, что авто никуда не укатится) и открывайте капот.

3. Демонтируйте воздуховод воздушного фильтра.

4. В большинстве случаев воздуховод лучше снять. Но если этого делать не хочется, то достаточно отвести устройство в сторону.

5. Отбрасывайте колодку с проводкой от проблемного узла.

6. С помощью подготовленной головки на «десять» выкручивайте фиксирующую гайку на датчике. Как показывает практика, данный этап вызывает наибольшие сложности у автолюбителей.

7. Изымайте со старого места датчик скорости, протрите место для посадки сухой тряпкой и устанавливайте новое устройство.

Последующие действия не вызывают проблем — возвращайте в обратной последовательности все детали, которые были демонтированы до этого.

Несмотря на простоту, датчик скорости выполняет ряд важных функций. Его неисправность может привести не только к дискомфорту во время вождения, но и дополнительным расходам на топлива.

Так что по возможности с ремонтом лучше не затягивать и при появлении свободного времени сразу же делать замену. Тем более что датчик имеет небольшую стоимость (от 350 до 500 рублей), поэтому большой нагрузки на карман не будет.

Кроме этого, можно сэкономить и на посещении автосервиса, ведь замена датчика своими руками — элементарно. Удачи на дорогах и конечно же без поломок.

Перечень основных неисправностей

Признаки выхода из строя рассматриваемого нами датчика определить достаточно легко. С таким «заданием» справится даже начинающий владелец Калины.

К числу симптомов можно относить такие ситуации:

стрелка на шкале спидометра не функционирует (она находится в покое несмотря на факт движения авто);
работа указателя скорости сопровождается резкими скачками стрелки;
наблюдается зависание стрелки на определенном показателе скорости даже на остановленном автомобиле;
символ электрического усилителя руля светится на приборной панели.

При наличии этих признаков владельцу Лада Калина следует принимать меры по профилактике или замене считывателя. Сам элемент закреплен на корпусе коробки передач посредством одного винта. К его разъему подходят три кабеля. Добраться до элемента можно после предварительного демонтажа рядом расположенных элементов подкапотного пространства. Если перед нами 16-клапанная версия мотора, то для обеспечения доступа следует отодвинуть бачок с омывающим составом. Когда владелец располагает Лада Калина с мотором 8 клапанов, то датчик скорости будет доступен, если извлечь гофрированный патрубок системы забора воздуха, который подходит к корпусу фильтрующего компонента.

Для приобретения аналогичного датчика потребуется прочитать номер, нанесенный на поверхности изделия. Здесь необходимо проявить выдержку и пока не бежать в магазин за новым элементом. Рекомендуем прибегнуть к проверке контактов. Иногда они могут окислиться или в подводящей проводке произошел обрыв. Довольно частой причиной сбоев датчика фигурирует попадание металлической стружки, которая присутствует в любом «видавшем виды» трансмиссионном агрегате.

Специалистами подмечено, что появление неисправности данного элемента может быть связано с поломками, присутствующими в электрическом усилителе рулевого узла.

Некоторые владельцы LADA Kalina, заменив датчик, обнаруживают отсутствие его функционирования. Здесь виной может выступить дефект, присутствующий у нового изделия или датчик попросту не подходит к данной модификации авто. Это свидетельствует о необходимости выбора изделия только по присутствующему на корпусе номеру.

Предназначение ДС

Измерение скорости движения является основной, но не единственной функцией датчика в автомобиле. На основании его данных в «Калине» работает электроусилитель руля. Это позволяет сделать управление более информативным при увеличении скорости и обеспечивает легкое вращение на парковке. Датчик отвечает за стабильную работу двигателя на холостом ходу. Делает он это совместно с ДХХ. Блок управления получает данные о том, что скорость равна нулю и дроссельная заслонка закрыта, и поддерживает минимально необходимые обороты двигателя.

Еще одно предназначение датчика скорости «Лады-Калины» — обеспечение режима отсечки топлива. Под этим понимается ограничение поступления бензина при движении накатом без выключения передачи. Режим позволяет сэкономить до 5 % топлива.

Устройство и принцип работы

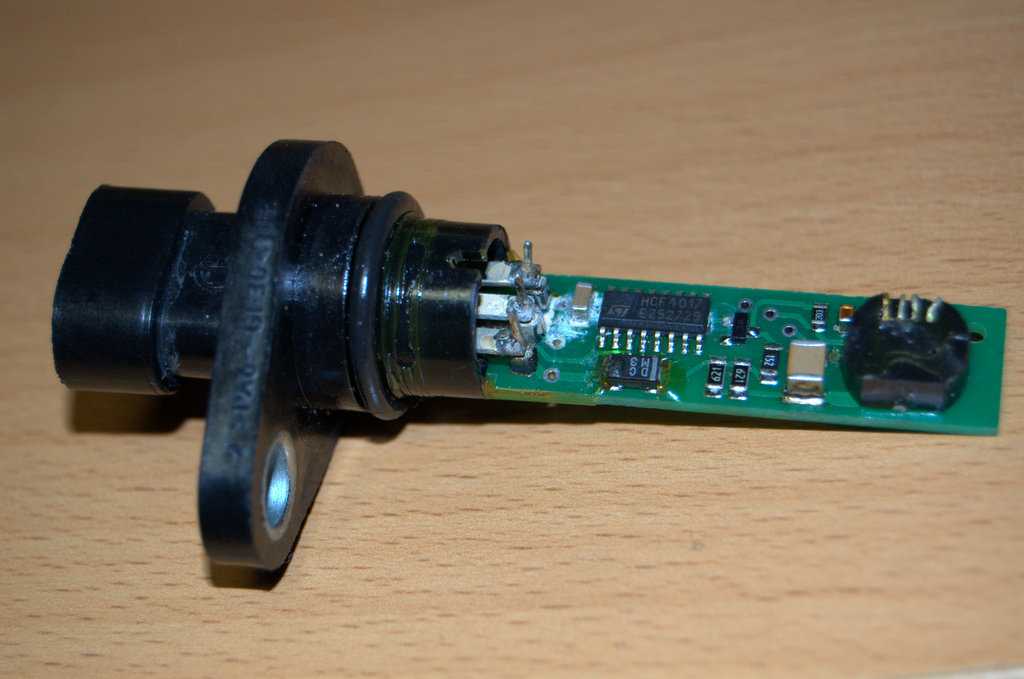

Действие датчика основано на эффекте Холла, т. е. возникновении электрического тока в проводнике в постоянном магнитном поле. Для этого в автомобиле имеется задающее кольцо датчика скорости. Оно изготовлено из диэлектрического материала с вмонтированными в него магнитами. Установлено кольцо на дифференциале, от которого напрямую зависит частота вращения колес. Расстояние от него до торца ДС составляет всего несколько миллиметров.

При вращении кольца в датчике скорости «Калины» происходят периодические изменения магнитного поля, которые встроенной схемой преобразуются в последовательность импульсов. Конструктивно сделано так, что их количество на каждый километр пути одинаково и равно 6004. Это более чем достаточно для точного расчета скорости. Чем она выше, тем чаще импульсы поступают на вход блока управления, который меняет показания спидометра.

Восстановление работоспособности

Проблемы с обратным ходом могут возникать по всей цепи индикации заднего хода. Поэтому не стоит спешить загонять машину на эстакаду и менять датчик. Для начала стоит проверить более доступные места (но не менее важные).

Начнем с кольца на рычаге коробки передач. В принципе, некоторые умельцы могут запросто за 1 час отключить и датчик, и блокировку коробки передач. Но не стоит этого делать. Это не просто система индикации. Это еще и система безопасности. И раз уж это сделали (не сэкономили на этом), значит, это обоснованное требование. А любые требования техники безопасности, как известно, написаны теми, кто этим пренебрегал.

Все дело в том, что первая передача и обратный ход переключаются в «Ладе Калине» одинаково: «на себя и вперед». Но первая скорость включается просто, а задняя с помощью кольца. Некоторая защита «от случайностей». Для этого и нужен датчик включения заднего хода.

Если поднять чехол, который накрывает рычаг переключения скоростей, то под ним обнаружатся несколько проводов, идущих от кольца к специальным разъемам. Эти провода специально делаются не цельными, а через разъем, потому, что они все время в движении (рычаг все время дергают). Поэтому они часто ломаются. Сначала стоит проверить их.

Однако наиболее часто «Лада Калина» лишается заднего хода из-за проводов, которые ведут от датчика, закрепленного на коробке передач. Там провод находится в условиях «улицы». То есть на него влияют все погодные условия, которые имеются в окружающей среде. Более того, это дно машины. Туда летит песок, камешки, грязи, влага и т.д. Безусловно, это не непосредственно под колесами автомобиля, а ближе к середине, но все же некоторое постоянное воздействие есть.

Найти эти провода легко. «Лада Калина» не имеет очень уж сложной коробки передач. Поэтому единственные электрические провода, которые подходят к коробке передач, — это провода датчика обратного хода. Следует их проверить (а лучше «прозвонить», поскольку всякий электрик знает, что часто увидеть поломку провода в оплетке невозможно). Если уж и тут все в порядке (достаточно редко), тогда следует менять сам датчик включения заднего хода.

Принцип работы системы индикации

На рычаге переключения скоростей есть специальное кольцо. Без него на задний ход не переключить. При подъеме этого кольца производится импульс тока (он передается на катушку), который втягивает сердечник катушки, и место для включения задней передачи освобождается. Этот же импульс создает сигнал для включения индикаторов заднего хода.

При обратном процессе, наоборот, сердечник становится на место, это создает импульс в катушке, который передается в систему управления задними фарами, и они выключаются.

«Лада Калина» — прекрасная машина. Может быть, не самая лучшая, но, определенно, за те деньги, что за нее требуют, — прекрасная. Более того, по сравнению со многими аналогами в ее ценовом диапазоне, она их существенно превосходит. Но есть одно но: к сожалению, не обходится без неприятных «мелочей».

Многое в этой машине продумали: ходовая, двигатель, система кондиционирования и т. д. Но вот датчик обратного хода находится в нижней части автомобиля, в коробке передач, и провода из него торчат, как иголки на елке, тонкие и беззащитные. Именно они и рвутся постоянно.

Где находится датчик и как произвести замену

Перед тем как приступать к замене, необходимо найти прибор. Где находится датчик? Поиски не займут много времени: достаточно просто открыть капот и открутить хомуты воздушного патрубка. Затем снять его и опустить взор вниз к двигателю: датчик скорости расположен на верхней части коробки передач.

Различают несколько разновидностей датчиков, каждый из них обозначен своим уникальным номером

Основные симптомы и причины поломки

Явные несовпадения спидометра и тахометра, к тому же, автомобиль едет на первой скорости!

Это происходит как во время движения, так и тогда, когда автомобиль просто стоит на месте

Чтобы такая неисправность дала о себе знать, не важно, сколько прошел автомобиль

Датчик скорости

Благодаря электронике автомобиль может сам регулировать подачу топлива. Датчик работает на основе эффекта Холла. Он передает импульсы вращения от колеса на контролер. Если авто будет двигаться накатом, а скорость при этом будет не более 20 км. час, то система автоматически прекратит подачу топлива.

На Ладе Калина могут устанавливаться разные датчики. Они имеют одинаковые посадочные места, но при этом отличаются друг от друга. В том случае, когда на авто поломается датчик, то скорость транспортного средства невозможно будет измерять. Это также скажется и на ухудшении работы двигателя.

Симптомы поломки датчика скорости

Менять датчик надо при таких неисправностях:

Стрелка спидометра прыгает или замерла.
Не считается километраж.
Не работает усилитель руля.
Стрелка, которая показывает уровень топлива в баке (объём бака на универсале), прыгает.
Горит лампочка, которая говорит о том, что надо проверить мотор.

Способы ремонта

Осмотр разъёма датчика скорости

Еще одной причиной, по которой не работает датчик скорости, может быть влажный разъем. От этого контакты на нём начинают окисляться. Чтобы избежать этого, надо покрывать контакты герметиком.

Отложения грязи на датчике скорости, в таком случае рекомендуется ещё и проверка состояния масла в коробке передач

Также не рекомендуется сразу менять датчик скорости, когда обнаружится его неисправность. Изначально надо выявить причину неисправности. Все контакты почистить и проверить тестером устройство. Только после выявления точной причины неисправности его модно менять.

Замена датчика

Чтобы поменять датчик скорости не потребуется особых знаний. С такой работой может справиться каждый самостоятельно. Для этого надо:

Выключить зажигание.
Демонтировать воздушный фильтр.
Отсоединить провода.
Открутить крепление устройства.
Поставить новый датчик.

Иногда может помочь простая зачистка контактов. В том случае, когда авто имеет восьмиклапанный мотор, то замена производится немного сложнее, чем на 16-клапанном. В таком случае придется снимать еще и гофру, которая крепится к фильтру. Сам датчик располагается на корпусе КПП.

Не всегда датчик скорости может быть причиной того, что спидометр не работает. Причина может быть и в щитке приборов. Тут надо помнить, что отремонтировать его или заменить отдельно некоторые детали на нём невозможно. Его меняют только полностью.

Предназначение датчика

Современный автомобиль представляет собой сложнейшую конструкцию, в которой каждая рабочая операция строго контролируется специальными устройствами. То же относится и к измерению скорости. Если прежде скорость автомобиля измерялась механическим способом, то теперь эту функцию на более высоком уровне выполняет датчик скорости.

Датчик скорости — сложное электронное устройство, установленное на приводе спидометра коробки передач. Его задачей является передача импульса движения на контроллер и фиксирование малейших изменений движения автомобиля. Найти датчик не сложно, нужно всего лишь снять адсорбер. Здесь можно увидеть провод, который идет к трансмиссии, он и соединяет коробку передач с датчиком.

Как показывает практика, у датчика скорости есть еще и другая, второстепенная рабочая функция — это экономия топлива. Конечно, в незначительных объемах. Экономия топлива происходит в том случае, когда автомобиль Лада Калина движется на скорости чуть выше 20 км/ч по накату, тогда не осуществляется подача горючего, следовательно, топливо не расходуется.

https://youtube.com/watch?v=3fqJmtiN_eQ

Как устранить неисправность?

Если диагностическая проверка показала исправность датчика, а функционировать он по-прежнему отказывается, то подходим с другой стороны к поиску проблем.

В когорте распространенных причин поломки состоит факт перегорания рабочей нити предохранителя «F1». Этот защитный компонент также отвечает за функционирование иммобилайзера. Его неисправность может спровоцировать отказ стрелочного указателя реагировать на изменение скоростного режима.

Если результат снова отсутствует, то подозреваем панель приборов LADA Kalina. В целях проверки рекомендуем подключить заведомо исправный щиток. Также можно сравнить показания спидометра с информацией бортового контроллера.

Сторонники тюнинга сталкиваются с поломкой стрелки спидометра, виной чему являются небрежные работы по модернизации панели. Заново проверяем корректность установки и целостность компонентов.

Признаки неисправности датчика скорости

Если неисправен ДС, то появляются такие признаки:

неправильные показания спидометра, стрелка перемещается хаотически, полный отказ спидометра;
повышенный расход топлива;
отказывается работать усилитель руля;
горит надпись проверки силового агрегата;
одометр авто не показывает пробег;
стрелка, показывающая уровень топлива, колеблется, не давая возможности правильно определить уровень;
мотор не тянет либо потерял приемистость;
двигатель глохнет на холостом ходу.

Перечисленные признаки могут быть вызваны поломкой и других устройств (автор видео — Автоэлектрика ВЧ).

В начале статьи мы уже упомянули основные признаки неисправности датчика скорости. Но возможны и другие симптомы, к примеру:

В процессе движения стрелка спидометра не подчиняется контролю и логике. Она начинает хаотично перемещается от 0 до 200 км/час;
не работает электроусилитель руля;
срабатывает световой индикатор проверки движка;
одометр автомобиля перестает считать километраж;
стрелка указателя топлива проявляет большую активность к колебаниям топлива;
мотор перестает работать (глохнет) на холостых.

Попадание воды на разъем и окисление контактов. Чтобы избежать таких проблем, стоит смазывать верхнюю часть устройства герметиком;

Перед покупкой и установкой нового устройства, старый узел необходимо снять, прочистить и проверить его работу. Если узел действительно неисправен, тогда стоит его поменять.

Замена датчика

Увидеть датчик можно, заглянув под машину спереди, предварительно повернув руль влево. Но замена делается на эстакаде или из ямы:

Прежде всего нужно отсоединить провода.
Потом выкрутить выключатель заднего хода из коробки и тут же вкрутить новый. Если замешкаетесь, то вытечет много масла из коробки. Поэтому все надо делать быстро. При выкручивании не стойте прямо под коробкой, масло просто будет литься. Рекомендуется немного дать «остыть» машине, прежде чем будет проводиться замена датчика. Тогда давление масла будет не таким сильным (да и его текучесть немного снизится). Но главное, держите новый датчик под рукой.
Вытянули старый — сразу поставили новый. Тогда потери масла будут минимальными.

Как определить неисправность

Как и любое электронное оборудование, контроллер скорости время от времени выходит из строя. Как определить проблему на автомобиле Лада Калина? Во-первых, поломка в датчике отражается в невозможности определить скорость. Если наблюдается такое, то здесь ремонт уже не поможет, нужна срочная замена детали.

Сбой в высвечивании информации — это уже последняя стадия, в подобном случае устройство не подлежит ремонту. Но как определить, что узел подходит к крайней черте своей работоспособности? Возможные признаки неисправности:

перебои с мотором Лады Калины могут говорить о разных проблемах, одной из которых является поломка датчика;
если наблюдается повышенное потребление топлива, это тоже может говорить о дефекте рассматриваемого устройства;
при перебоях в импульсах, поступающих от датчика скорости, силовой агрегат Лады Калины не может развивать полную мощность;
нестабильный, срывающийся ход, снижение управляемости и динамики.

Если автомобиль относится к разряду современных, высоко оснащенных, то о поломке датчика скажет код ошибки №24, высвечивающийся на бортовом компьютере, либо загорается лампочка Check engine. В отношении с Калиной при поломке устройства также отказывается работать электроусилитель руля.

Как правило, поломки в датчике возникают по нескольким основным причинам. Например, в результате нарушения электрической цепи

Вот почему так важно регулярно проводить мониторинг электроники, как наиболее уязвимой системы автомобиля. Если какие-нибудь контакты окисляются или даже просто немного загрязнены, это тоже может самым негативным образом отразиться на работе электронных устройств

Чтобы устранить проблему, в таком случае нужно просто очистить контакты и покрыть любой специальной смазкой для электропроводки, которую можно приобрести в автомагазинах. Стоимость их невелика, так что такая профилактика по карману каждому автовладельцу.

Часто нарушение электропроводки происходит в районе выпускного коллектора. Проверить следует и сам коллектор, так как он напрямую влияет на все другие электронные системы. И последнее — это дефект троса спидометра. Если на нем есть хотя бы мизерная трещина и даже заусеница, не стоит сомневаться, что датчик тут же выйдет из строя.

Если датчик полностью отказал, то починить его нельзя, можно только заменить. Замена проводится быстро. Да и цена устройства невелика: начиная с пары сотен, в зависимости от марки производителя.

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

почистить контакты: они могли окислиться;
почистить колодку, в которую могла попасть грязь.

Проверку можно выполнить тремя способами:

С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Если ДС неисправен, то его необходимо заменить.

Для замены ДС нужно приготовить следующие инструменты и материалы:

ключ или головку на «10»;
плоскую отвертку;
крестовую отвертку;
ветошь;
новый прибор.

В зависимости от версии на Лада Калина устанавливаются разные ДС:

1118-3843010;
1118-3843010-02;
1118-3843010-04.

Для проведения процедуры замены автомобиль следует поставить на ручной тормоз и открыть капот. Замена датчика скорости на Калине состоит из следующих шагов:

Для доступа к датчику скорости нужно либо демонтировать воздуховод, который идет к воздушному фильтру, либо отодвинуть его в сторону.
Отсоединить от датчика разъем колодки проводов.
С помощью ключа на «10» открутить гайку, благодаря которой крепится устройство. Могут возникнуть трудности при откручивании гайки, так как она находится в неудобном месте. Следует найти упор, чтобы приложить достаточно усилий для откручивания.
С помощью плоской отвертки нужно отсоединить старое устройство от коробки и снять его. Далее следует очистить ветошью место установки. Далее можно устанавливать новый прибор.
После установки нового устройства, нужно вернуть на место воздушный патрубок.

После замены прибора исчезают все признаки его неисправности. Таким образом, не составляет труда поменять датчик скорости на Калине. С этим справится даже начинающий автолюбитель, тем самым сэкономив на посещении станции техобслуживания.
