Замена бензонасоса lada granta (ваз гранта)

Замена бензонасоса на Гранте

Перед тем как поменять бензонасос на Лада Гранта, автомобилист должен сбросить давление внутри топливных магистралей. Чтобы «обнулить» топливную систему автомобиля, необходимо:

1. Поставить «Гранту» на нейтральную скорость;
2. Включить стояночный тормоз;
3. Демонтировать задний диван;

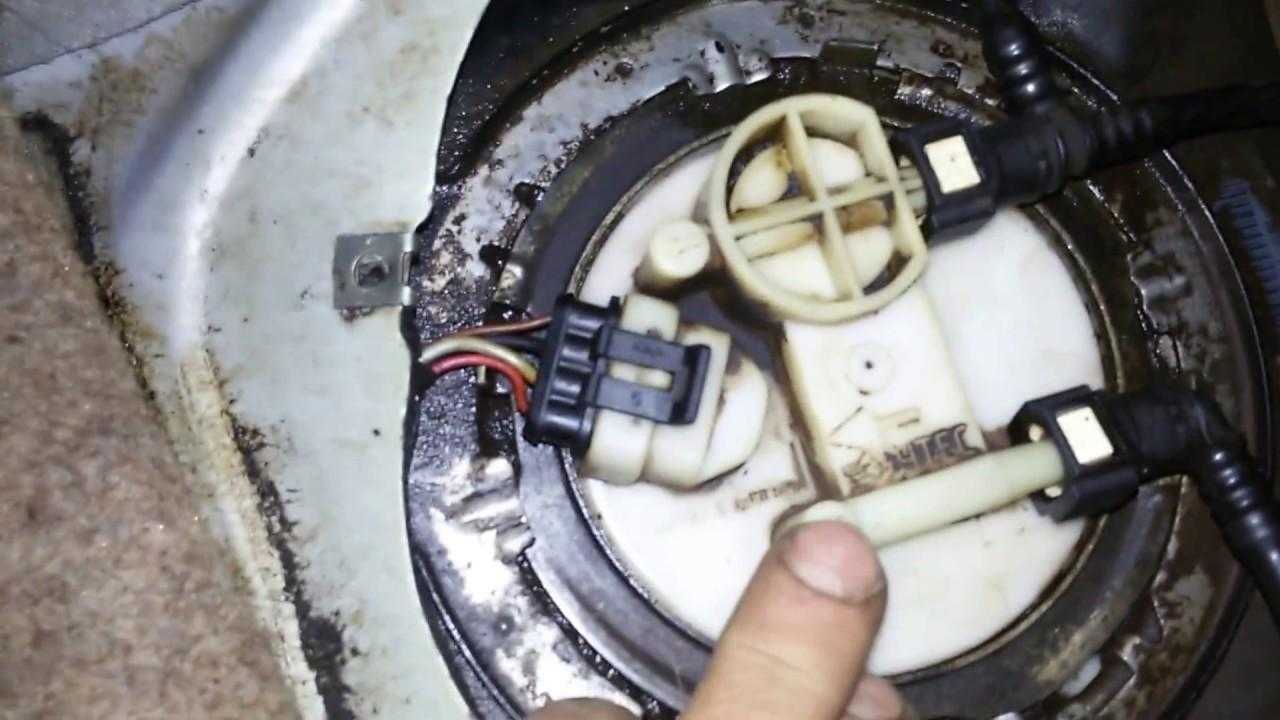

4. Отсоединить проводку от бензонасоса;
5. Завести «Ладу» и ожидать, когда она заглохнет;
6. Прокрутить стартер в течение нескольких секунд.

Для работ с топливным фильтром автолюбителю потребуются:

• отвертки с плоским и крестовым шлицем;
• накидной ключ на «10»;
• молоток;
• ветошь.

После сброса топливных магистралей нужно обязательно скинуть клеммы с аккумулятора, чтобы возможность подачи питания на бензонасос была полностью исключена.

Устанавливаем новый бензонасос

Первым делом нужно открыть щиток предохранителей(в левой части передней панели) и удалить элемент, отвечающий за функционирование узла.

Далее демонтируем задний диван и снимаем пластиковую обшивку. Под ней расположен лючок бензобака( с правой стороны). Крышка люка держится на четырех винтах — удаляем их с помощью отвертки. Далее отсоединяем все штуцеры с крышки старого бензонасоса.

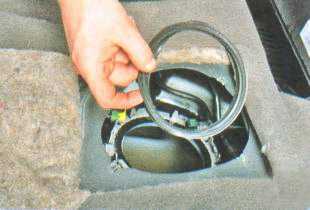

Ключом на «10» отвинчиваем гайки прижимного кольца топливного насоса, коих должно насчитываться 8 штук по всему диаметру кольца. Рядом с прижимным кольцом находится шпилька, с которой контактирует провод массы. Скидываем провод, после чего полностью вынимаем прижимное кольцо. Кольцо откручивается против часовой стрелки, для удобства демонтажа его нужно простукивать молотком.

Нужно еще раз убедиться, что все провода и примыкающие к детали магистрали отсоединены. Только тогда можно вытащить отслуживший агрегат и поместить на его место новый. Также нужно поставить новое уплотнительное кольцо между отверстием бака и прижимным кольцом — оно выполнено из резины и довольно быстро изнашивается.

Монтаж нового насоса осуществляется в обратном порядке. Перед разборкой нарисуйте схему или сфотографируйте первоначальное расположение всех штуцеров и шлангов на крышке бензонасоса.

Снятие и разборка топливного модуля Lada Granta

Инструменты:

• Гаечный ключ рожковый на 10 мм
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Молоток малый
• Плоскогубцы
• Бокорезы

Детали и расходники:

• Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса
• Топливный насос (при необходимости замены)
• Стопорная шайба сетчатого фильтра (при необходимости замены)
• Моторное масло
• Ветошь

Примечания:

Работы выполняются для очистки сетчатого фильтра, замены датчика указателя уровня топлива, регулятора давления топлива или топливного насоса.

1. Сбросьте давление в системе питания, как описано здесь.

2. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи, как описано здесь.

3. В салоне автомобиля снимите подушку заднего сиденья, как описано здесь.

4. Отогните клапан шумоизоляции, расположенный под подушкой сиденья.

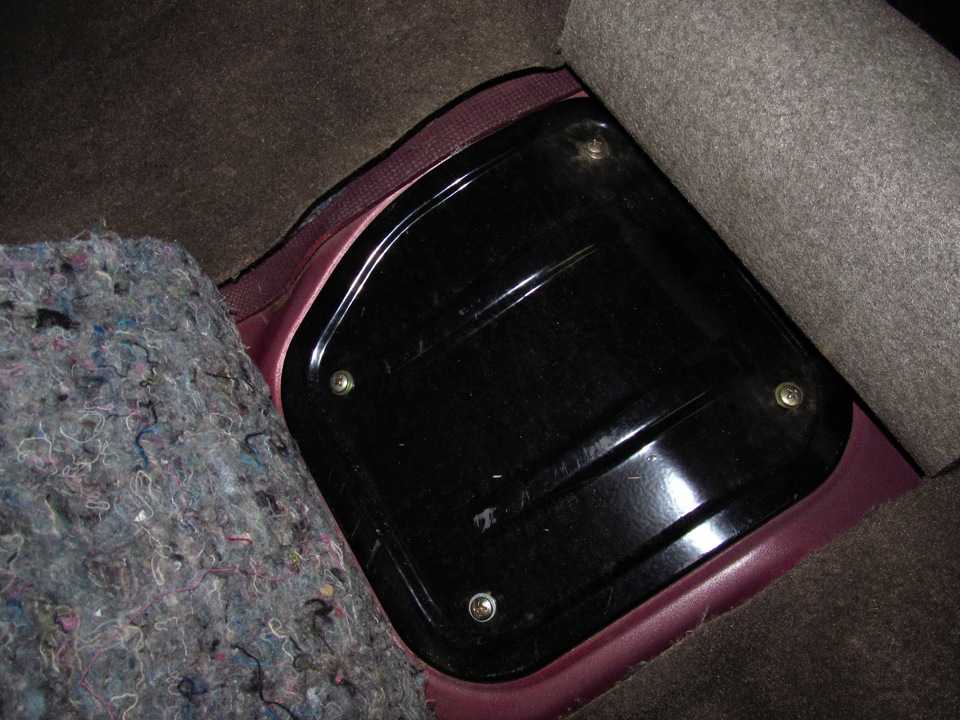

5. Отверните четыре самореза крепления крышки лючка топливного модуля и снимите ее.

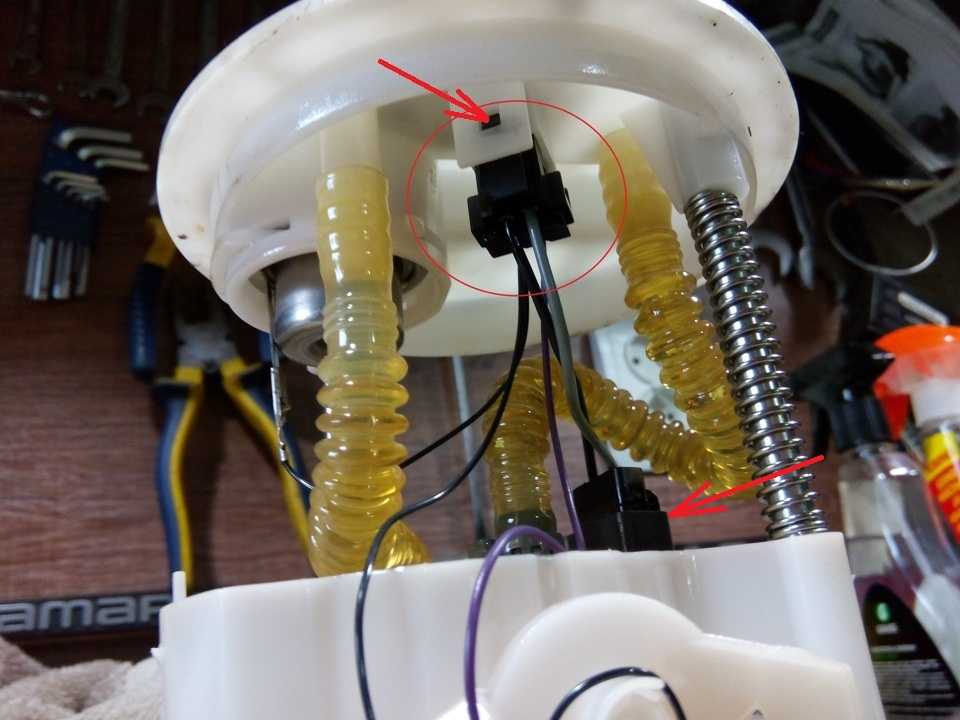

6. Отжав фиксатор колодки жгута проводов отсоедините колодку от разъема топливного модуля.

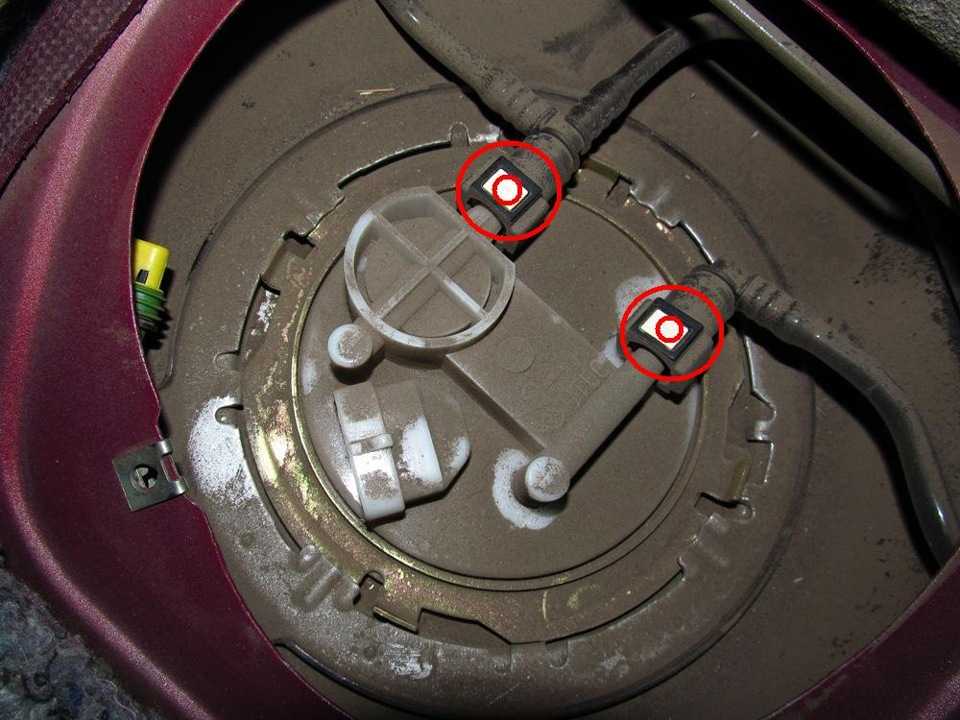

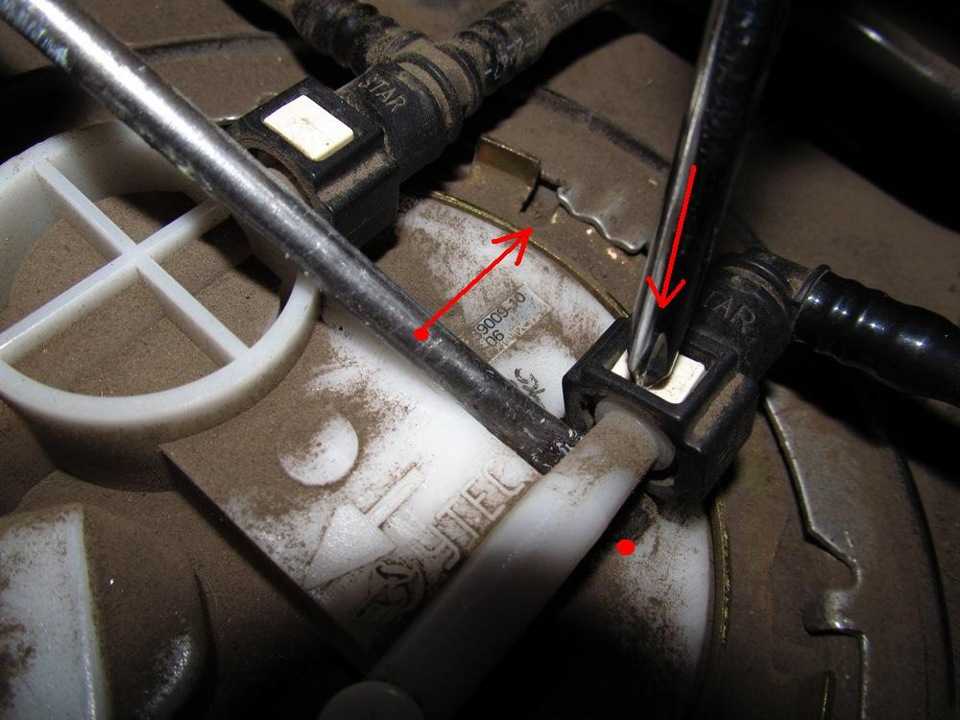

7. Снимите топливные шланги с крышки бензонасоса, которые крепятся фиксаторами (см. первое фото). Надавите одной отверткой на фиксатор с одной стороны. Другой отверткой подденьте топливный шланг по направлению стрелки и снимите его.

8. Протрите насос ветошью.

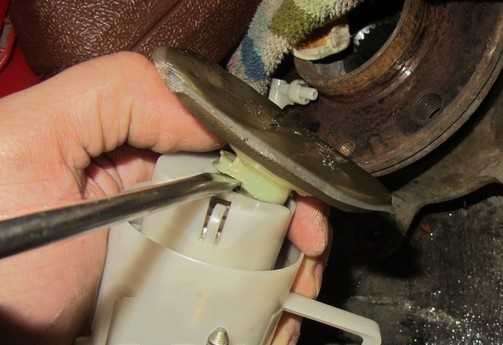

9. Снимите стопорное кольцо, воспользовавшись отвертками и молотком. Стрелками на первом фото указано направление кручения. Система «ямок» и «канавок» позволяет облегчить снятие стопорного кольца.

Примечание:

Как только ослабите кольцо, вытечет немного бензина (это нормально).

10. Аккуратно, стараясь не повредить поплавок датчика указателя уровня топлива, выймите топливный модуль из бака.

11. Снимите резиновую прокладку.

12. Закройте тканью или картоном отверстие в топливном баке, чтобы в него не попали посторонние предметы. Отсоедините наконечник провода «массы» от вывода контактного кольца на корпусе регулятора давления топлива.

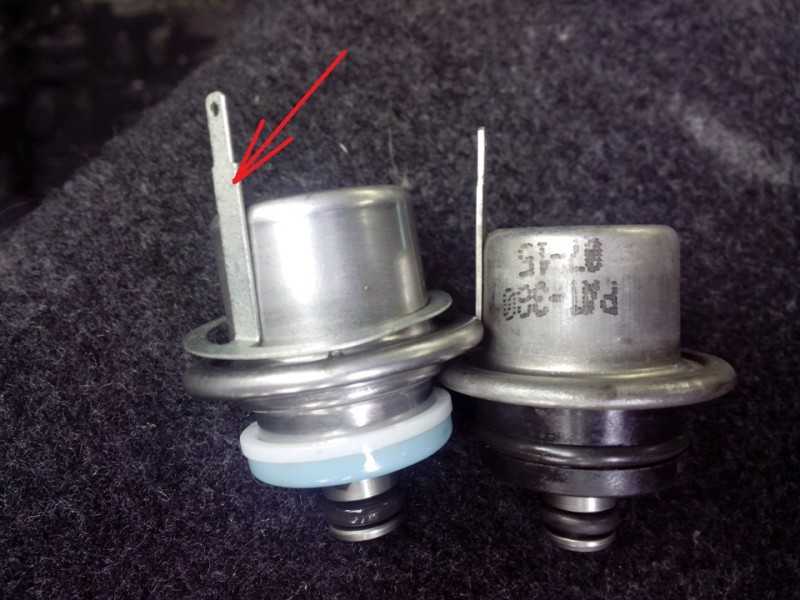

13. Нажмите с двух сторон на усики скобы крепления регулятора давления топлива и снимите ее.

14. Снимите с корпуса регулятора контактное кольцо (если оно имеется). На фото ниже показано регуляторы давления топлива со съемным контактным кольцом и припаянным контактом к корпусу регулятора.

15. Плоскогубцами выньте регулятор давления топлива из гнезда крышки модуля.

Примечание:

Соединения регулятора уплотнены двумя резиновыми кольцами.

16. Шлицевой отверткой отожмите фиксатор (на фото обозначен стрелкой) колодки проводов и отсоедините ее от разъема крышки. Аналогично отсоедините колодку проводов от разъема топливного насоса.

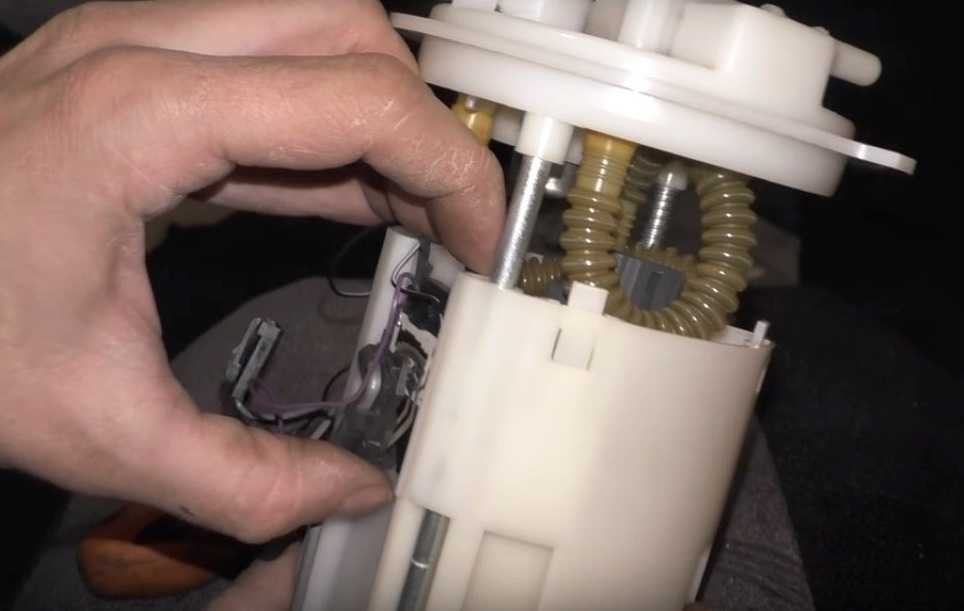

17. Пальцами отожмите верхние фиксаторы датчика указателя уровня топлива и сдвиньте датчик по пазам стакана модуля.

18. Снимите датчик указателя уровня топлива в сборе с поплавком, проводами и колодками проводов.

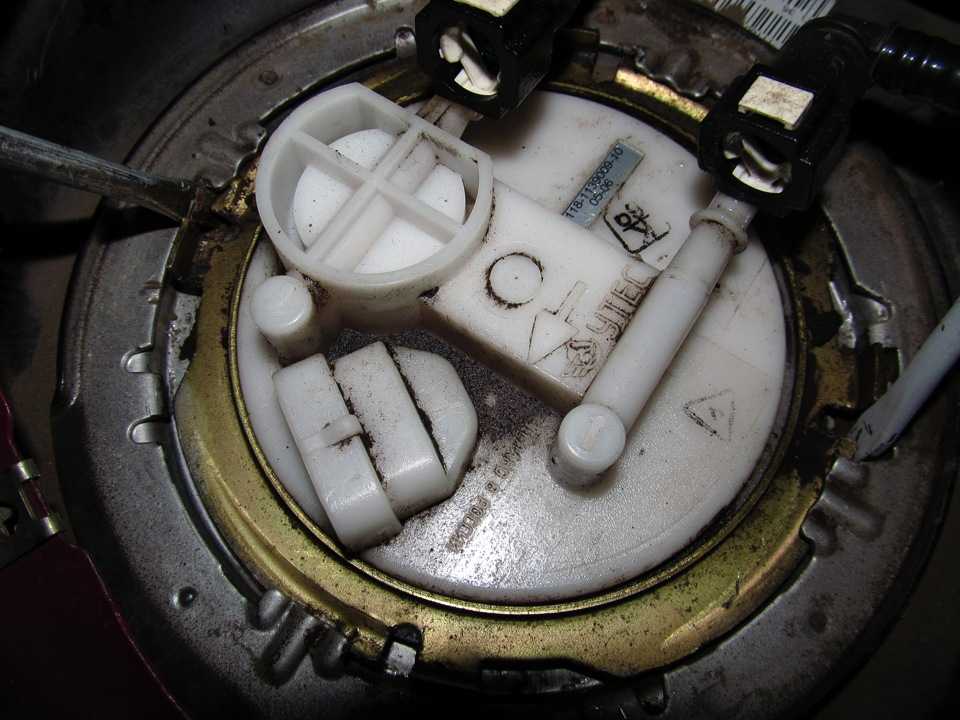

19. Отожмите аккуратно три пластмассовых фиксатора и снимите нижний стакан.

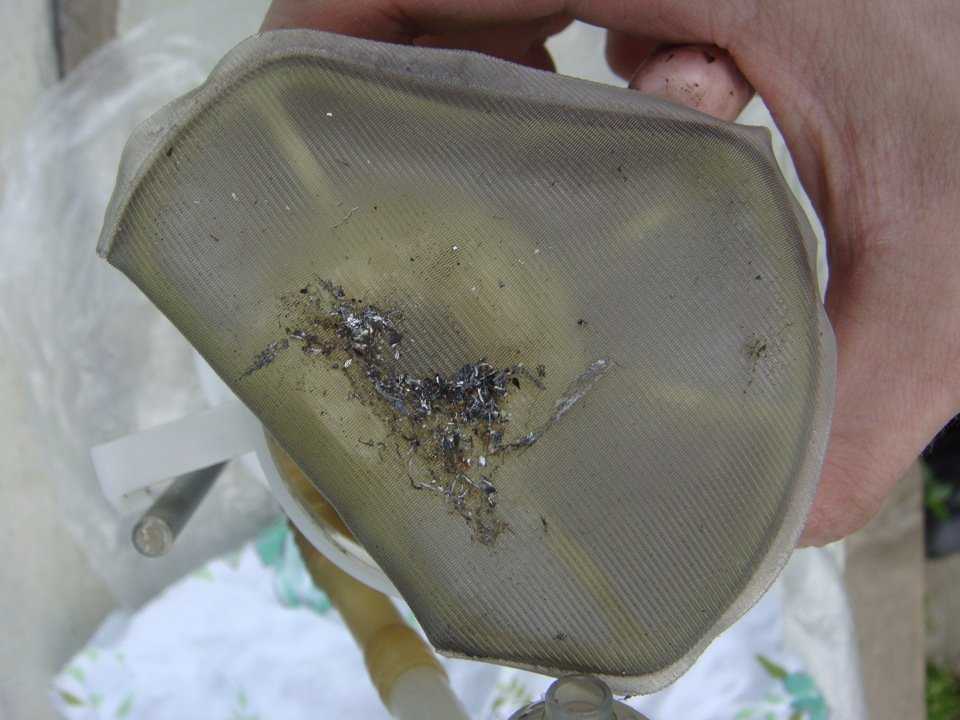

20. Подденьте шлицевой отверткой и снимите сетчатый фильтр.

21. Выньте стопорную шайбу из щели корпуса сетчатого фильтра.

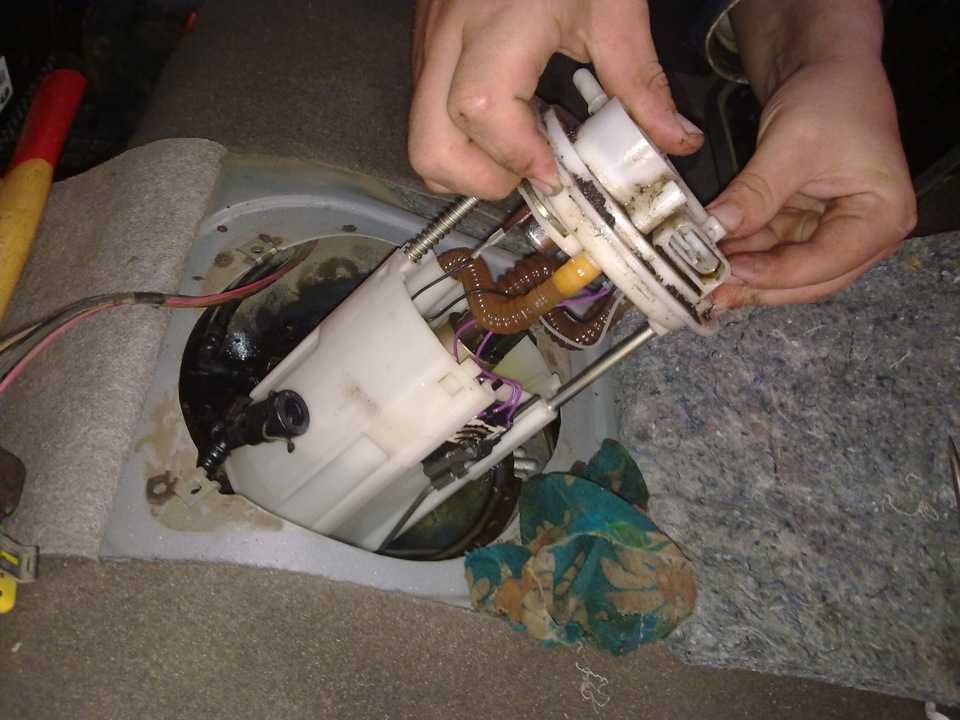

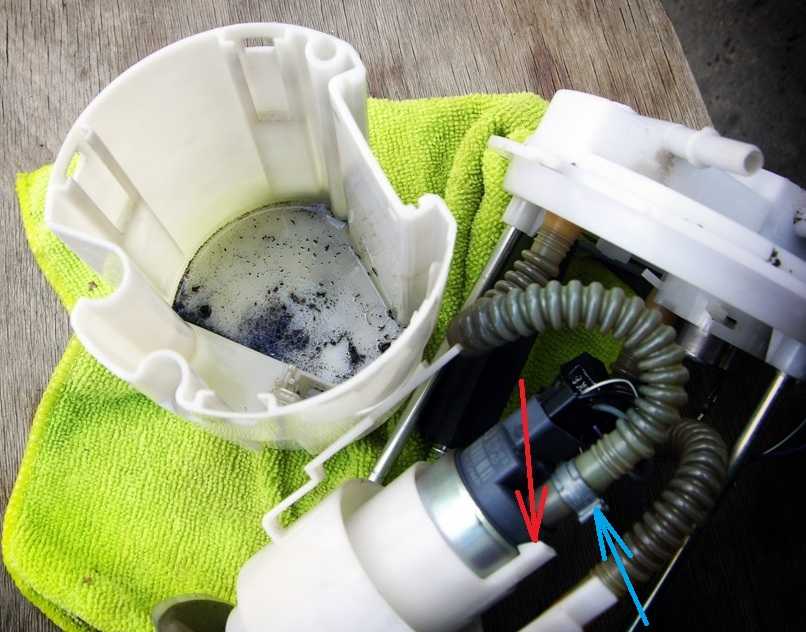

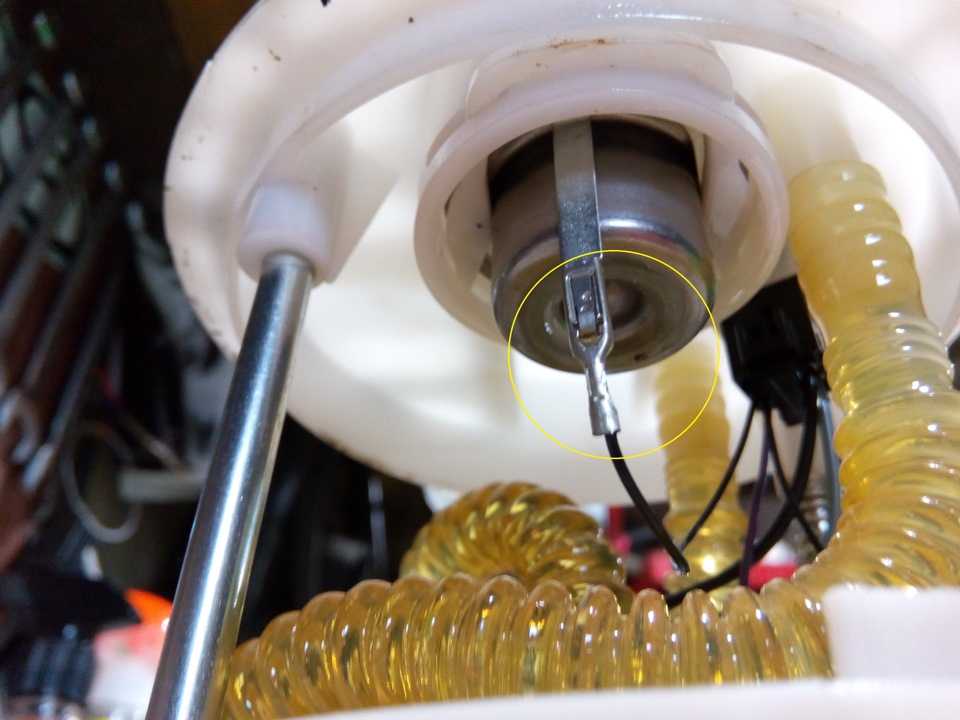

22. Отжав фиксатор (обозначен красной стрелкой), выньте топливный насос из держателя, а также перекусите бокорезами хомут крепления гофрированной трубки подачи топлива (обозначен синей стрелкой).

23. Нагрейте гофрированную трубку (можно полить кипятком) и снимите трубку со штуцера насоса.

24. Шлицевой отверткой вытолкните наконечник трубки слива топлива из гнезда в стакане.

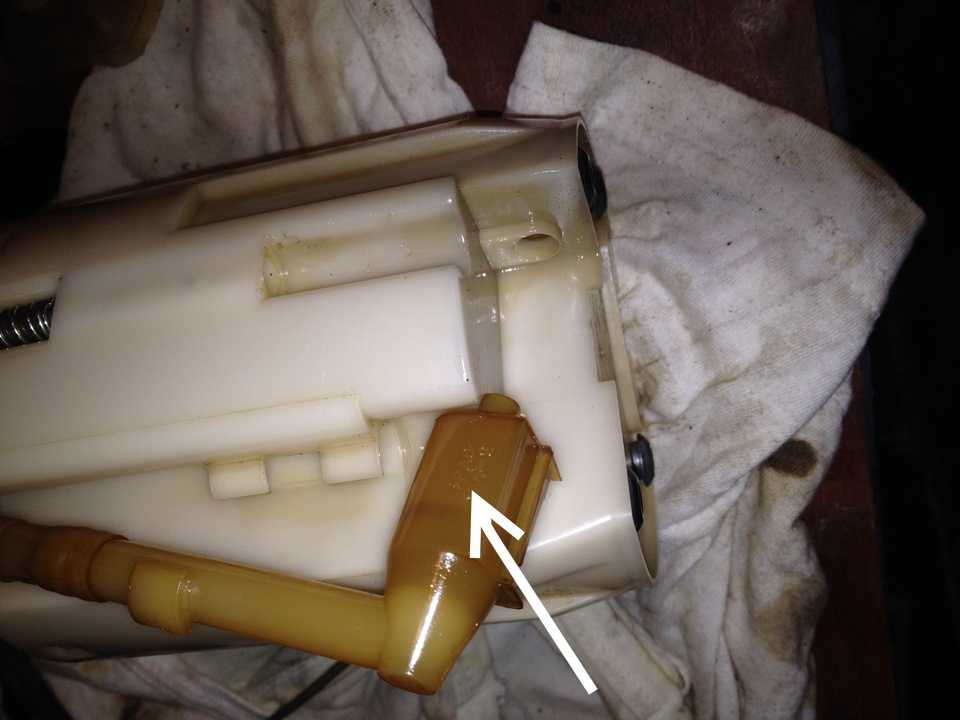

25. В стакане топливного модуля установлен клапан, препятствующий вытеканию топлива.

26. Сборку и установку топливного модуля проведите в обратной последовательности

При установке сетчатого фильтра, обратите внимание на состояние его стопорной шайбы (п. 21)

Если стопорная шайба помята, ее необходимо выправить или заменить.

27. Хомут крепления гофрированной трубки подачи топлива к штуцеру насоса замените новым.

28. Перед установкой регулятора давления топлива, нанесите на его уплотнительные кольца тонкий слой моторного масла.

29. При установке топливного модуля в бак, стрелка 1 на крышке топливного модуля должна быть направлена назад (в сторону багажника). Стрелки 2 на приливах штуцеров крышки указывают направление движения топлива.

30. Наконечники топливных трубок наденьте на штуцеры крышки модуля до щелчков пружинных фиксаторов.

31. Подсоединив клемму провода к «минусовому» выводу аккумуляторной батареи, пустите двигатель и проверьте герметичность соединений топливных трубок.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Особенности слива бензина из бака Лада Гранта

Дело в том, что слить топливо «дедовским» методом через горловину у вас не получится.

Причина этого заключается в низком расположении топливного бака, а также специфичной конструкции горловины. Это же касается и других современных моделей ВАЗ, а также иномарок, начиная с 90-х годов производства.

Способ 1. Использование топливной магистрали под капотом

В этой ситуации наиболее простым методом будет использование топливного канала.

1. Для начала, потребуется открутить ниппель, который располагается на торце рампы форсунок.

2. После этого на данную рампу надевается обычный шланг, другой конец которого погружается в любую ёмкость, которой будет достаточно, чтобы уместить бензин. Несмотря на то, что шланг подойдёт почти любой, специалисты рекомендуют применять особые типы шлангов, которые используются для заправки домашних кондиционеров. Это позволит вам накручивать шланг на топливную рампу, не откручивая ниппель вовсе.

3. После этого потребуется заставить бензонасос качать бензин. Самым очевидным решением является включения зажигания, что и заставит работать насос.
4. Но, тут есть одна особенность: насос не сможет функционировать в таком режиме дольше нескольких секунд. Чтобы длительность его функционирования была увеличена, вплоть до постоянной работы, потребуется включить зажигание, а после этого вставить соответствующую перемычку в реле бензинового насоса (номер K12 в блоке предохранителей). Альтернативой этому может быть необходимость перемкнуть контакты номер 11 и 16, которые располагаются в диагностическом разъёме. Это сделает возможным работу насоса, даже без зажигания.

Заводской топливный фильтр

Также можно использовать для слива участок после топливного фильтра. Для этого необходимо демонтировать топливный фильтр со стороны форсунок, и надеть на его выход шланг, который опустить в ёмкость для слива.

Способ 2. Демонтаж бензинового насоса

Есть и ещё один вариант, который может оказаться более простым для многих людей. Мы говорим о том, чтобы полностью демонтировать бензиновый насос. Делается это путём поднятия сидения заднего ряда, после чего нужно открутить крепления насоса. Далее вы получаете к топливу прямой доступ, так что откачать его можно будет традиционным методом.

Это довольно простая процедура, которая не требует предварительной подготовки. В случае с Лада Гранта, демонтировать придётся весь топливный модуль целиком.

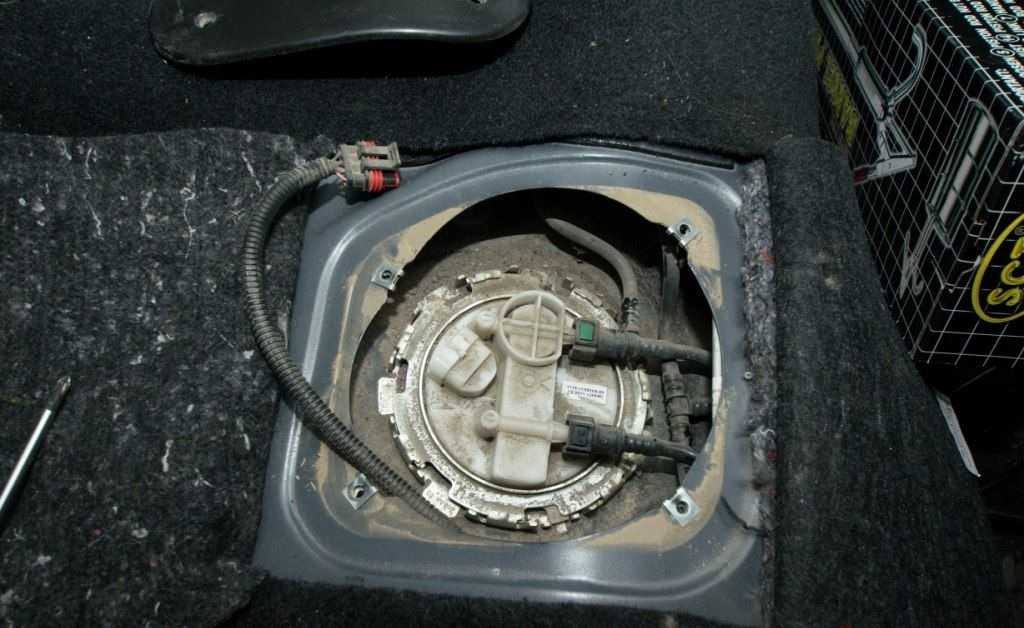

1. Для этого откидывается подушка заднего сиденья.

2. После чего поднимаются части коврика, предварительно вырезанные производителем. Под ними вы обнаружите четыре винта, которые служат креплением крышки. Их придётся открутить. С этой целью применяется крестовая отвертка.

3. После этого нужно будет отключить колодку с электрическими проводами от самого насоса.

4. Демонтировать придётся и топливные шланги, которые удерживают устройство на своей позиции.

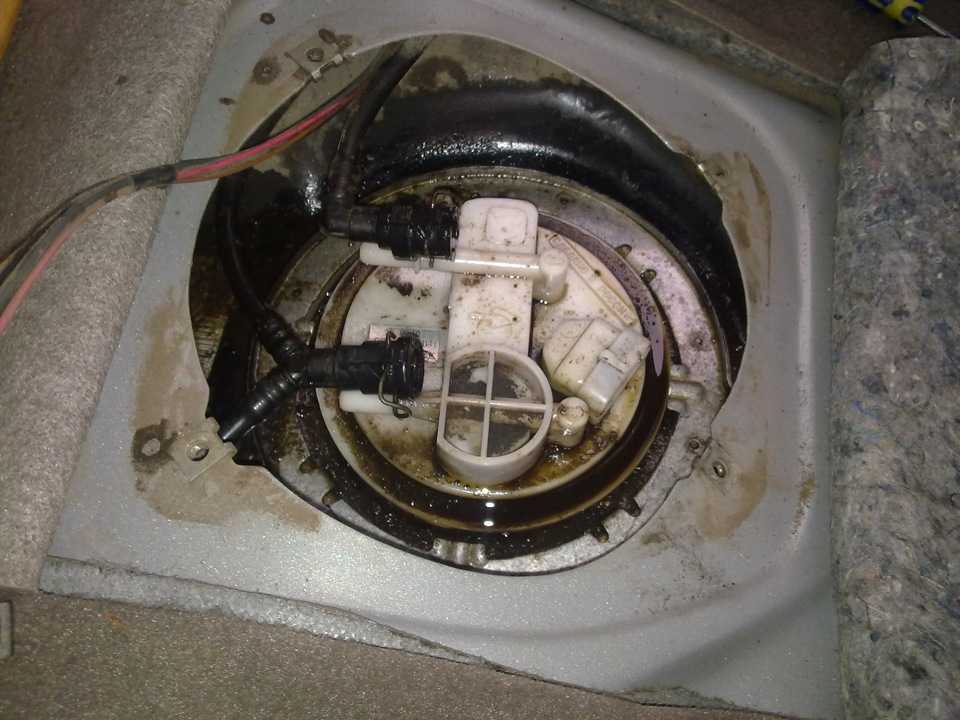

5. Теперь можно аккуратно взяться за прижимное кольцо насоса, отвернув его по направлению против часовой стрелки. С этой целью рекомендуется применять плоскую отвёртку и молоток, если потребуется. В результате кольцо легко отсоединяется.

6. Сам же бензонасос снимается посредством небольшого его наклона в бок. Это нужно делать для того, чтобы не повредить рычаг сенсора указателя бензина. К тому же, так вы обезопасите поплавок на рычаге от его проворачивания вокруг своей оси. Если он будет смещен, то это может привести к последующим ложным показаниям количества топлива в баке.

Сборка проводится в обратном порядке. Если нужно, то уплотнительное кольцо может быть заменено новым, иначе в салоне будет ощущаться запах бензина. Стрелка, нарисованная на крышке топливного модуля, должна указывать в заднюю часть авто. Также следите за показаниями на стрелках штуцера, которые подскажут о направлении движения топлива.

Принцип действия и конкретное назначение фильтра

В любом автомобиле, независимо от его конструкции, присутствует топливный фильтр. (на фото топливный фильтр на ВАЗ-2115)

Естественно, что он отличается по параметру типа топлива и его подачи в автомобиль. Но, всё же, фильтр есть. В случае с авто Лада Гранта, это традиционный фильтрующий элемент, используемый повсеместно в машинах инжекторного типа.

Главной задачей такого фильтра является отлов и отсеивание частиц пыли, ржавчины и прочих вкраплений, чтобы они не проникли в топливную магистраль. Если бы такого фильтра не существовало, то мотор бы очень быстро вышел из строя, так как в него бы попадало множество твердых частиц, способных повредить стенки цилиндра.

Система фильтрации имеет устоявшийся принцип действия, что предполагает две степени очистки. На первой степени предполагается отлов самых крупных загрязнений, после чего следует вторая степень тонкой очистки, которую и принято называть топливным фильтром в традиционном смысле этого слова.

Топливный фильтр в разрезе

Топливный фильтр с Гранты в разрезе (снятый с авто, не новый)

Но он, в обязательном порядке, должен находиться перед мотором и после топливного бака.

Учитывая повышенное давление в топливной магистрали, фильтр должен быть изготовлен из металла или же пластмассы повышенной прочности.

Какой топливный фильтр выбрать?

Как известно, все вариации Лада Гранта оснащаются мотором с одинаковым объёмом в 1,6 литра. Различия состоят лишь в мощности, которую данный силовой агрегат может продуцировать.

Данный инжекторный мотор, в отличие от «карбюраторных собратьев», требует намного большей степени очистки. Так что, многие специалисты рекомендуют не останавливаться на базовых рекомендациях по степени очистки в 10 мкм, а обратиться к более существенному уровню фильтрования, который бы гарантировал задержку твердых частиц с размером в 5 мкм. Рабочее давление, в случае с Лада Гранта, будет варьироваться между отметками в 3 и 5 бар.

Когда менять топливный фильтр?

И, конечно же, нужно сказать несколько слов о том, когда же именно уместно проводить замену топливного фильтра.

В среднем, топливный фильтр теряет свои характеристики ближе к отметке в 25 тысяч километров. Но это касается оптимальных условий, когда бензин используется самый качественный. В реальности же, потребность в замене может произойти и раньше.

Признаки загрязнения топливного фильтра

Чтобы точно узнать, когда нужно заменить топливный фильтр на Лада Гранта, нужно следить за основными признаками его загрязнения.

1. Обычно это касается пуска двигателя, который будет неровным и с задержкой.
2. Далее следует недостаточная тяга.
3. А, при резком ускорении, силовой агрегат способен даже заглохнуть.
4. Что же касается работы на холостых оборотах, то при загрязненном фильтре она будет неравномерной.

Конечно же, некоторые из этих «симптомов» характеры и для проблем с воздушным фильтром или форсунками. Но, в любом случае, это уже признак того, что необходимо начинать тщательную проверку топливного фильтра, а, если нужно, заменить его новым.

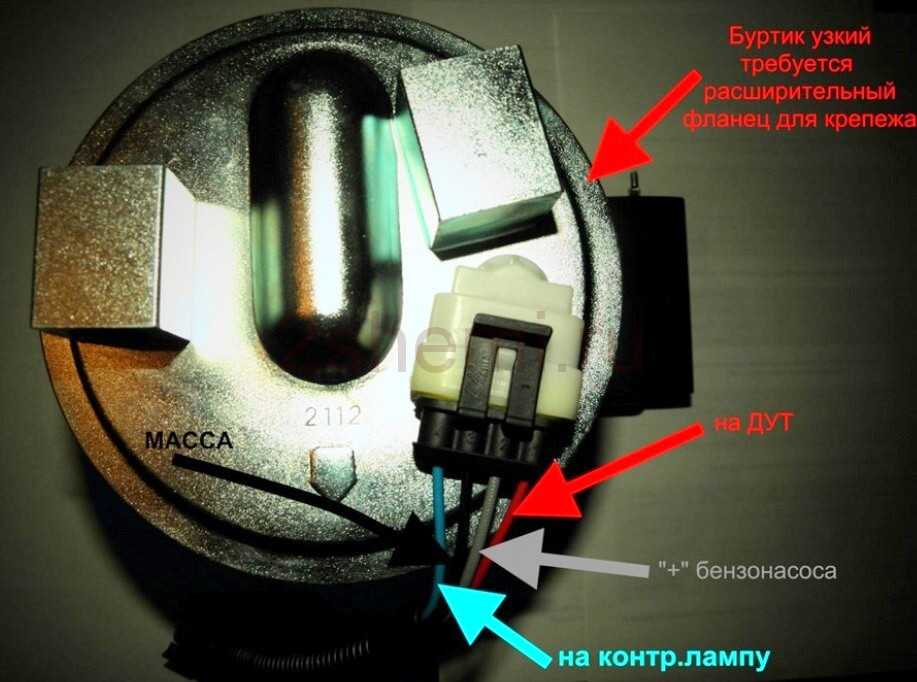

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Назначение и виды топливных фильтров

Автомобиль «Лада Гранта» создан на базе «Лады Калины». От предшественника ему досталась система подачи топлива с двумя фильтрами. Перед тем как попасть в основной топливный фильтр, бензин проходит через сетчатый фильтр бензонасоса. Такая двухступенчатая схема очистки в топливных системах инжекторных двигателей является классической.

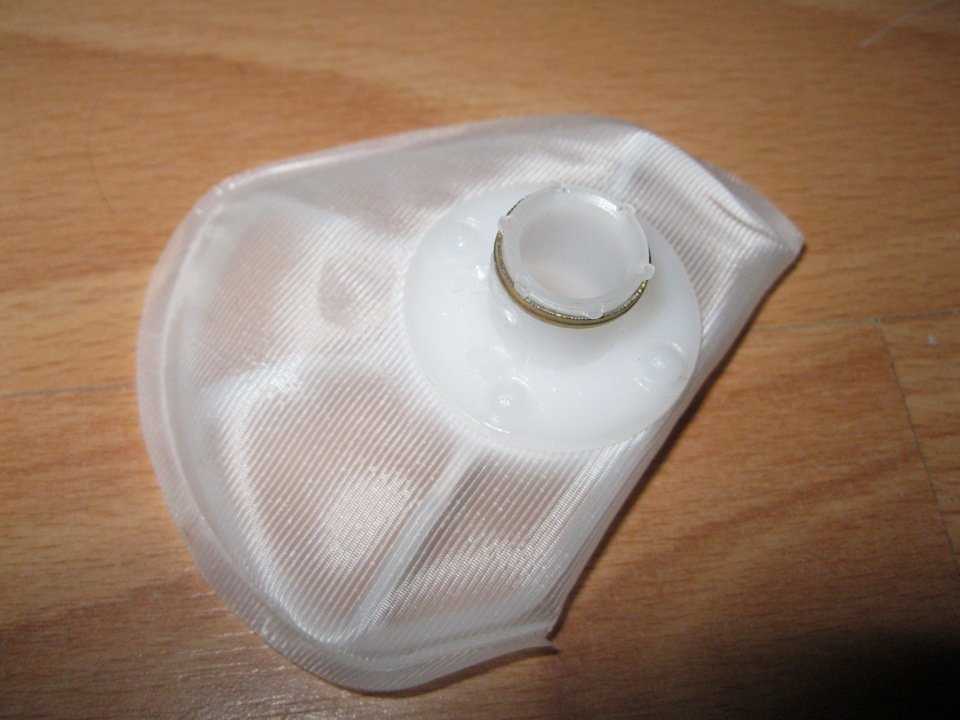

Сетка бензонасоса выполняет функции фильтра грубой очистки. Она предотвращает попадание в систему подачи топлива крупных частиц грязи, которые могут полностью или частично перекрыть топливную магистраль, повлиять на работу бензонасоса.
