Замена электробензонасоса
Такая замена проводится в случаях:
- отказа или некорректных показаний топливного датчика;
- слабого пропускного эффекта или дефекта сетки забора топлива;
- отказа в работе электробензонасоса.
Из инструментов понадобится отвертка и торцовый ключ «на 10» с воротком.
- Уменьшить давление в системе подачи топлива.
- С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
- Отсоединение следует проводить не спеша, без применения лишней силы, чтобы остались целыми штуцера топливного блока.
- Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
- К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
- Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
- Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
- Монтаж изделия производить в обратной очередности.
Важно: при монтаже установочная стрелка на крышке электронасоса должна показывать направление на корму авто!
Важно: при монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками!
Многие спрашивают, где находится реле топливного насоса ВАЗ 2110? Поясняем, что это электронное устройство расположено в специальном углублении на стороне переднего пассажира на полике. Необходимо открутить пластмассовую крышку, там будет 3 реле. Ближе к капоту находится искомая деталь.
ВАЗ 2110 бензонасос, карбюраторный двигатель, бензонасос ВАЗ 2110 инжектор
ВАЗ 2110 бензонасос которого выполняет роль нагнетателя бензина, вряд ли сможет передвигаться самостоятельно без этого небольшого, но очень важного агрегата. Сразу скажем, что бензонасос карбюраторной “десятки” механический, а у инжектора ВАЗ 2110 стоит электрический бензонасос
Сегодня подробно поговорим об обоих.
Итак, механический бензонасос для карбюраторного двигателя ВАЗ 2110 установлен между клапанной крышкой и распределителем зажигания, в подкапотном пространстве. Собственно такое расположение позволяет получать возвратно поступательный момент от вала, который идет от распредвала на распределитель зажигания. Благодаря эксцентрику на данном валу, движения через шток передаются на рычаг подкачки топлива. Сам рычаг возвратно поступательными движениями всасывает, посредством мембраны, топливо. Кстати, этот насос, как и все насосы начиная с модели ВАЗ-2101, имеет рычаг ручной подкачки топлива. Это довольно удобно, поскольку позволяет быстро проверить работоспособность механизма буквально голыми руками. Фото самого механического насоса ВАЗ 2110 далее.

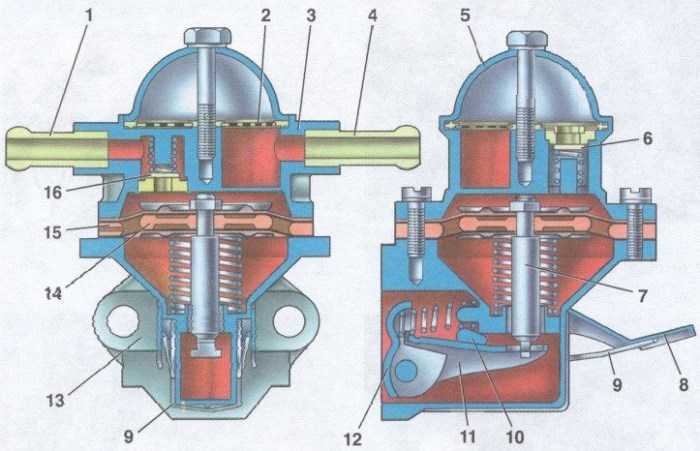

Вот так механический насос выглядит в разрезе, смотрим схематический рисунок.
Механический бензонасос ВАЗ-2110 состоит из следующих элементов –
- 1 – нагнетательный патрубок
- 2 – фильтр
- 3 – корпус
- 4 – всасывающий патрубок
- 5 – крышка бензонасоса
- 6 – всасывающий клапан
- 7 – шток
- 8 – рычаг ручной подкачки топлива
- 9 – пружина
- 10 – кулачок
- 11 – балансир
- 12 – рычаг механической подкачки топлива
- 13 – нижняя крышка бензонасоса
- 14 – внутренняя дистанционная прокладка
- 15 – наружная дистанционная прокладка
- 16 – нагнетательный клапан
Снятие и установка механического насоса ВАЗ 2110 не вызывает больших сложностей. Достаточно снять воздушный фильтр, ослабить хомуты входящего и исходящего шлангов топливопровода, снять эти шланги, затем открутить две гайки крепления самого насоса и можно снимать механизм с двух шпилек, на которых висит бензонасос. При установке желательно заменить прокладки, которые стоят на теплоизоляционной вставке.
Признаки неисправности топливного насоса (бензонасоса)
Одним из основных признаков, по которым можно смело определить, что бензонасос следует заменить, является плохая тяга двигателя, при отсутствии других видимых причин. Со временем работы, топливный насос слабее прокачивает топливо, в результате чего, давление в системе падает, отсюда и плохая тяга двигателя.
Чтобы убедиться, что неисправен топливный насос, следует померить давление в топливной системе (рампе). Если давление слабое, значит причина либо бензонасос, либо обратный клапан, который отвечает за давление в системе.
Неисправный бензонасос может сильно гудеть, вы будите отчетливо слышать звук его работы. Это может быть еще одним признаком, характеризующим «умирающий» насос.
Можно ли испортить бензонасос?
Да, можно, бензонасос постоянно погружен в топливо, если бензина в баке очень мало или он кончится, топливный насос будет работать «в холостую», в результате чего велика вероятность его выхода из строя.
Признаки неисправности бензонасоса
Признаки неисправности агрегата:
- на слух определяется металлический вой или усиленный шум при его работе;
- изделие не закачивает топливо или не срабатывают контакты;
- резко снижается мощность силового агрегата.
Первым делом проверяем давление бензонасоса «десятки» в общей топливной системе, подключив манометр к штуцеру. При давлении в изделии больше 3,3 кгс/см2, то становится ясным, что неисправность состоит в дефекте регулятора давлении, который требует замены. При показателях манометра меньше 2,8 кгс/см2 необходимо заменить топливный фильтр бензонасоса, из-за которого случился дефект. Если машина продолжает барахлить, целесообразно демонтировать топливный блок и почистить сетку фильтрации горючего.
В иных случаях проводиться замена бензонасоса ВАЗ 2110 инжектор, т.к. ремонт изделия позитивных результатов не дал. Также при проверке этого электрического устройства требуется протестировать реле бензонасоса, которое подвержено элементарному «залипанию». Нелишним будет проверить предохранитель агрегата, который тоже может перегореть и потребовать замены.
Инструкция по замене бензонасоса

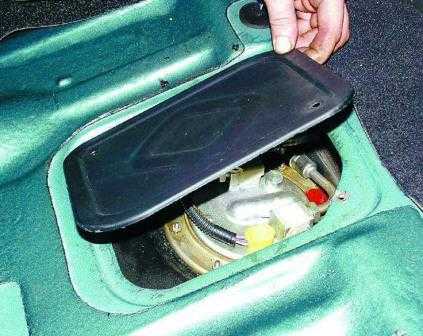

Для начала убираем заднее сиденье в сторону и откидываем кусок ковролина, который закрывает лючок топливного модуля. Далее откручиваем два болта крепления лючка и снимаем его.
Перед нами будет виден топливный модуль с двумя трубками.
Прежде чем открутить трубки необходимо спустить давление в топливной системе. Для этого потребуется вытащить предохранитель бензонасоса, либо отключить питание модуля и запустить двигатель. После выработки остатков топлива в системе, автомобиль заглохнет и можно приступать к замене бензонасоса.
Топливный модуль у нас может быть разных типов — на быстросъемах и на закручивающийся, в зависимости от года выпуска автомобиля. Если топливные трубки на гайках, их откручиваем ключом на 17мм, если на быстросъемах, то просто зажимаем фиксаторы и снимаем их с модуля.
Теперь с помощью ключа или трубки на 7мм откручиваем 8 болтов крепления хомута топливного модуля.
Убираем топливные трубки в стороны, поднимаем хомут и аккуратно, чтобы не разлить бензин, вытаскиваем топливный модуль.
None Чтобы установить новый бензонасос и произвести сборку, потребуется одеть на насос новый гофрированный шланг. Для того, чтобы этот шланг не пропускал воздух, при одевании на насос, его необходимо нагреть.
После чего производим сборку в обратной последовательности.
Какой топливный насос выбрать для замены
С завода устанавливается бензонасос фирмы BOSCH 580454138. Срок его службы зависит от качества используемого топлива, а так же от условий эксплуатации. Стоит так же отметить, что данный насос подходит и для большинства других автомобилей, в том числе и импортного производства. Стоимость бензонасоса BOSCH на данный момент от 1700 руб. На рынке предлагаются так же более дешевые аналоги:
- WEBER FP 453-453 от 600 руб
- ATS 2112-1139010 от 550 руб
- ПЕКАР 2112-1139010 от 600 руб
- FENOX EFP35005O7 от 700 руб
- HOFER HF 830 301 от 550 руб
- СтартВОЛЬТ SFP 0153 от 750 руб
- VOLTON VLT2112-1139010 от 650 руб
Любой из указанных выше бензонасосов подойдет для замены оригинальному, однако не все они такого же качества, что и оригинал. Помимо самого насоса, для замены вам может потребоваться гофра,а в случае порчи кольца крепления бензонасоса вы можете его заказать или приобрести по следующему артикулу:
- Кольцо эл/бензонасоса /2110/ металл цена от 120 руб
- Гофра бензонасоса /2110/ 1.5 белая от 50 руб за шт
- Гофра бензонасоса /21101/ 1.6 длинная от 60 руб за шт
Если вы решите поменять весь топливный модуль в сборе, можно выбрать один из предложенных модулей ниже.
- Модуль эл/бензонасоса /21101/ V=1.6 в сборе ПЕКАР цена от 2500 руб
- Модуль эл/бензонасоса /21101/ V=1.6 в сборе «УТЕС» цена от 3200 руб
- Модуль эл/бензонасоса /21102/ V=1.5 в сборе «УТЕС» цена от 3000 руб
- Модуль эл/бензонасоса /21102/ V=1.5 в сборе HOFER цена от 2000 руб
Если же вы решили поменять только бензонасос, советуем при его замене сразу провести полную ревизию модуля — проверить обратный клапан и обе гофры, а так же при необходимости заменить топливную сетку.
