Замена бензонасоса lada 2107 (ваз 2107)

Причины неисправности бензонасоса ВАЗ 2107

• Разгерметизация рабочей камеры по причине износа уплотнительной прокладки. Это приводит к вытеканию топлива из насоса или всасыванию воздуха вместо бензина.
• Засорение каналов клапанов (впускного и выпускного), в результате чего клапана перестают выполнять свои функции. Проблему можно предотвратить, установив в топливной магистрали перед бензонасосом фильтр тонкой очистки.
• Износ и перекос деталей клапанов. Результат перекоса такой же, что и при засорении клапанов, но выявить и устранить проблему достаточно тяжело.
• Разрыв рабочей мембраны. В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
• Повреждение предохранительной камеры. Бензин начинает попадать в картер двигателя, где разбавляет моторное масло. Если проблему не заметить вовремя, двигатель может заклинить.

Об установке фильтра тонкой очистки топлива

Не следует забывать о том, что такая неисправность карбюратора, как «чихание» или внезапная потеря мощности, движение «рывками» может говорить о засорении топливных жиклеров. Это может произойти из – за мелких частиц, попадающих в топливо. Причиной может служить как некачественный бензин с завода, так и слив последней партии топлива из цистерны бензовоза, попавшей именно в ваш бак. Если топливо не фильтровать, то ремонт карбюратора или бензонасоса «не за горами».

Насколько эффективна эта  «ловушка», видно на рисунке.

Если фильтр не установлен, то его нужно установить самостоятельно. В среднем, ресурс фильтра составляет 20-30 тысяч километров пробега. В процедуре установки нет никакой сложности, нужно только помнить про три основных момента:

• правильно замерить ширину фильтра, для того, чтобы вырезать участок топливного шланга с таким расчетом, чтобы хомуты легли с хорошим «запасом»;
• при ориентации фильтра необходимо «соблюдать полярность» — ориентировать его таким образом, чтобы изображение стрелки было «по ходу» движения бензина по магистрали в двигатель. На рисунке видна стрелка на том фильтре, который лежит на боку.
• нужно аккуратно, но сильно затянуть хомуты.

Существует правило, по которому фильтр тонкой очистки должен быть установлен до бензонасоса. В таком случае бензонасос прослужит дольше, и ремонт не потребуется. Например, на рисунке видим неправильную установку фильтра – после бензонасоса, кроме того, фильтр расположен в сильно греющейся зоне двигателя. В случае трещины корпуса может вытечь бензин, увлечься назад током воздуха на горячие выпускные коллекторы, и вызвать пожар.

Основные элементы топливного насоса ВАЗ 2107

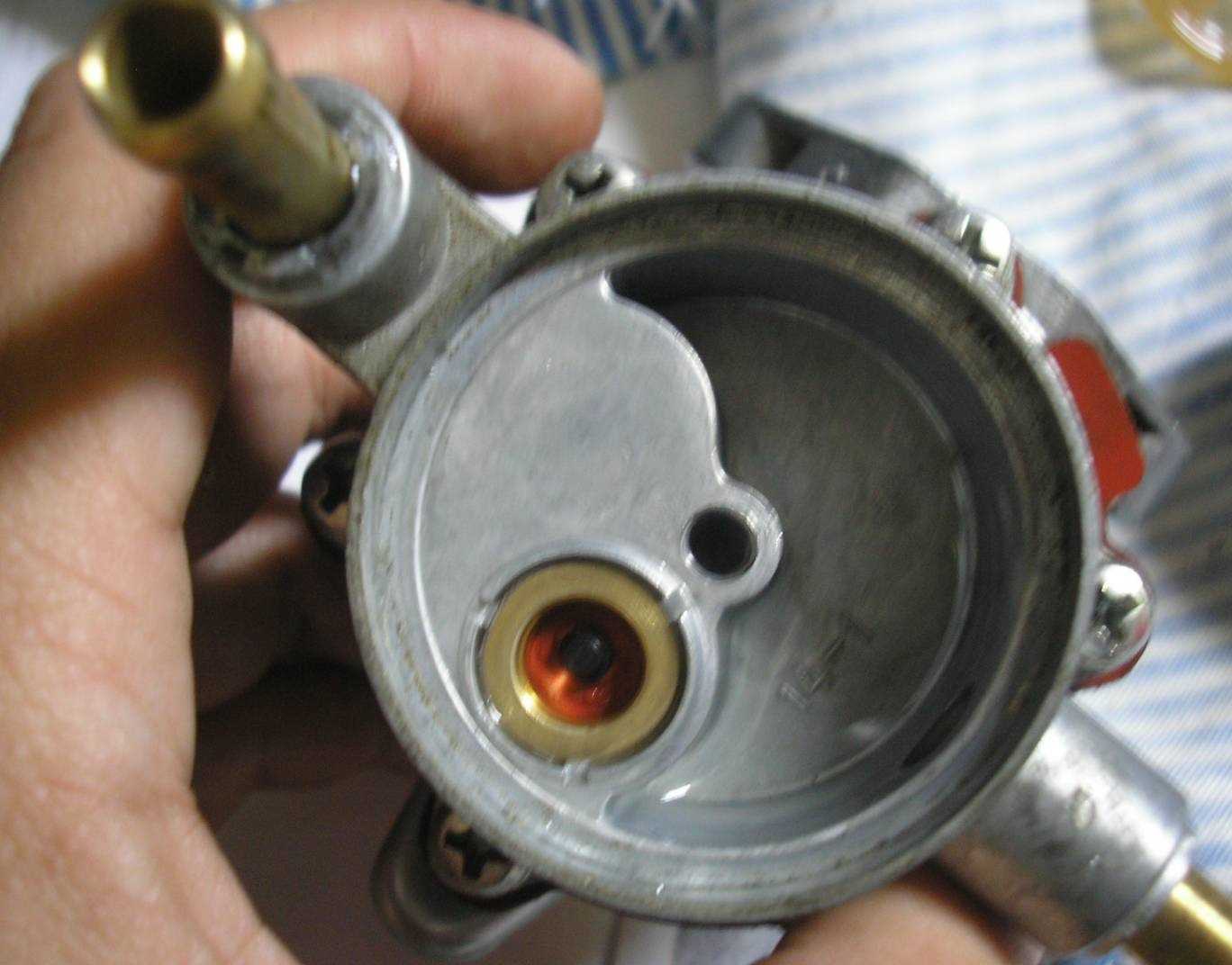

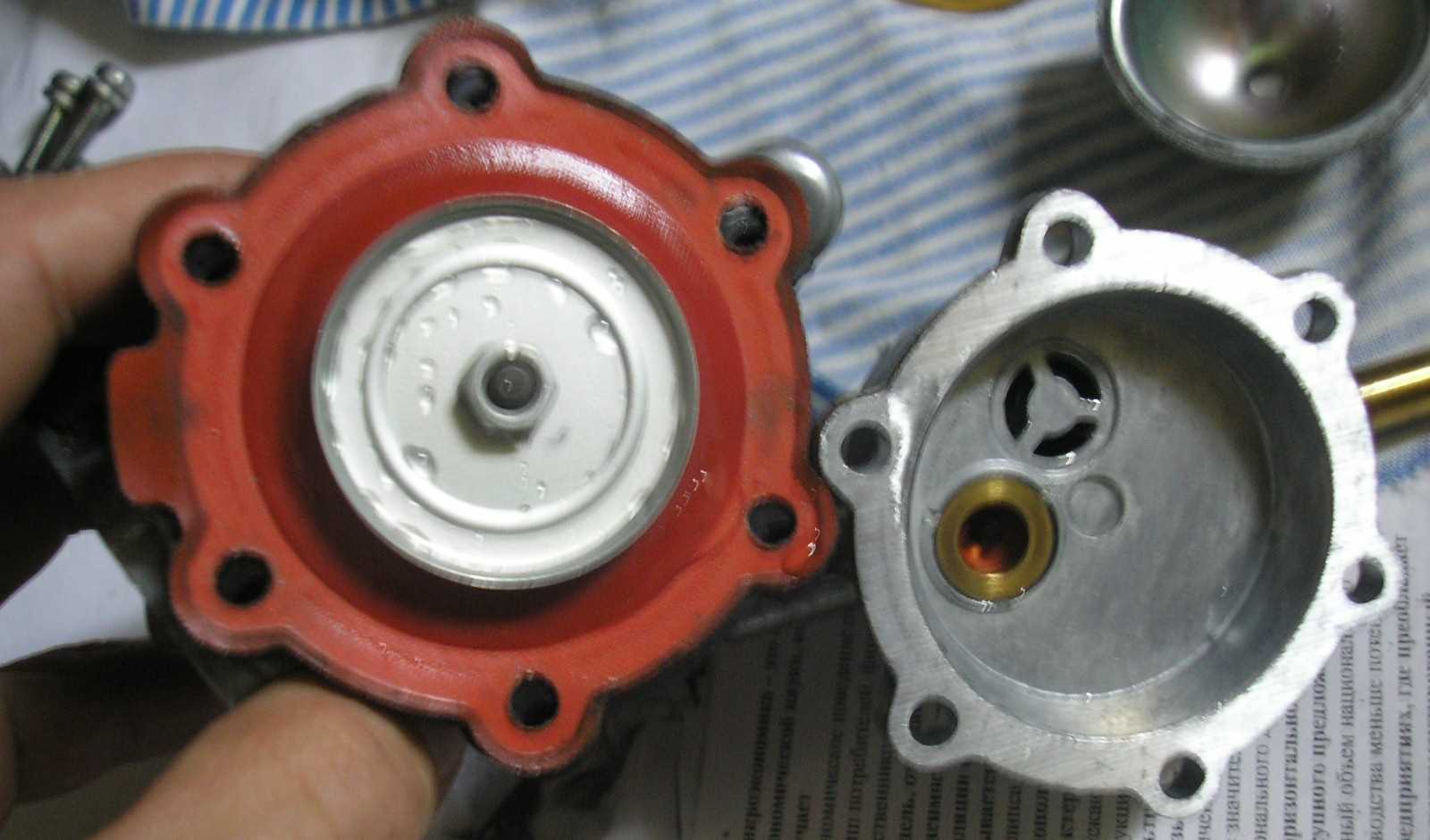

Бензонасос на автомобиле ВАЗ 2107 имеет корпус из двух половинок, чем-то даже похож на ракушку. Все самое интересное скрыто внутри. Два клапана, которые препятствуют движению бензина в обратном направлении (к баку), а также диафрагма. Она приводится в движение от кулачка на распределительном валу посредством штока. При выдавливании диафрагмы образуется разрежение, благодаря которому открывается впускной клапан и прочно закрывается выпускной.

Когда диафрагма движется в обратном направлении (при этом в корпусе насоса находится некоторая порция бензина), впускной клапан полностью закрывается, а выпускной открывается. И топливо поступает по шланге в карбюратор. Диафрагма имеет непростую конструкцию, так как она состоит из нескольких слоев, а также в ее состав входят пружины, которые облегчают движение штока. Впрочем, из такого краткого описания видно, что элементов в конструкции не очень много, работа бензонасоса основывается на простейших законах физики.

Функции и устройство бензонасоса ВАЗ 2107 (карбюратор)

Топливный насос является ключевым узлом системы питания двигателя. Функция насоса — подача бензина из топливного бака в поплавковую камеру карбюратора. Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку блока цилиндров, внутри моторного отсека.

Специфика конструкции насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и плохое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто служат причиной поломки агрегата. В результате подача бензина прекращается и двигатель перестает работать.

Бензонасос ВАЗ 2107 состоит из следующих деталей:

Работает бензонасос Ваз 2107 так:

• возвратно-поступательные движения толкателя обеспечиваются за счет совместной работы кулачка привода и возвратной пружины.
• рабочие мембраны движутся, создавая попеременно давление и разрежение в рабочей камере;
• при снижении давления выпускной клапан закрывается, бензин начинает поступать из бензопровода через открывающийся впускной клапан;
• при повышении давления закрывается впускной клапан, а бензин через выпускной клапан нагнетается в шланг, ведущий к карбюратору.

Виды и принцип работы бензонасоса

За всю историю Волжского Автомобильного Завода, сменилось ни одно поколение автомобилей. Условно их все можно подразделить на карбюраторные и инжекторные. Самым первым типом бензинового насоса был механический агрегат, который устанавливался на самом двигателе и имел с ним тесную связь. Такой бензонасос состоит из двух мягких клапанов, которые сжимаются и разжимаются под действием специального механизма. Данное устройство приводится в действие при помощи коленчатого вала двигателя через систему передач, которая воздействует на специальный шток. В процессе работы двигателя, он подает в карбюратор бензин строго заданными порциями.

Недостатком такого устройства можно назвать то, что оно имеет свойство перегреваться в жаркое лето. Несмотря на систему охлаждения при помощи бензина, диафрагма нагревается, растягивается и перестает закачивать бензин. Многие водители решали такую проблему при помощи мокрой тряпки, причем, успешно.

На смену механическому аналогу пришел электрический бензонасос, который располагается уже в бензобаке автомобиля. Данное устройство начали активно применять на инжекторных автомобилях ВАЗ. Он представляет собой электродвигатель с компрессорной частью, которая закачивает бензин намного эффективнее механического бензонасоса.

В новом устройстве навсегда исчезла такая проблема, как перегрев. Это связано, прежде всего, с тем, что электрический бензонасос имеет другой принцип действия и располагается в другой части автомобиля, которая не подвергается теплу, исходящему от двигателя автомобиля.

Другим преимуществом электрического бензинового насоса можно назвать его самостоятельность. В случае с карбюраторным двигателем, при длительном стоянии, бензонасос необходимо подкачивать вручную, прежде чем запускать мотор. В электрическом агрегате такую функцию выполняет специальная программа, которая самостоятельно подкачивает бензин при повороте ключа в замке зажигания.

Как определить протечку бензобака

Переживать о том, что вы ни заметите протекающий бензобак не стоит. Если из топливного резервуара убегает бензин, это будет сопровождаться следующими признаками:

• Значительно увлечение расхода топлива. Сложно не заметить, что бензин кончается, даже если автомобиль стоит на стоянке.
• В салоне авто будет явственно пахнуть бензином.
• На асфальте так, где стоял ваш ВАЗ 2107 будут оставаться радужные пятна.

Если хоть один из вышеперечисленных признаков имеет место, скорее всего, у вашего ВАЗ 2107 с системой инжектор действительно потек бензобак. Есть несколько вариантов действий в данной ситуации, разделим их на экстренные и плановые.

Ремонт бензобака в экстренной ситуации

Если бензобак вашего автомобиля потек на трассе и до ближайшего автосервиса без ремонта вам уже не доехать, можно использовать несколько хитростей, который помогут временно вернуть топливный резервуар в работу.

Самый простой и действенный способ: заклеить бензобак резиной или пластиком. Для этого нам понадобится:

• Суперклей или самый обыкновенный клей момент.
• Кусок резины от покрышки или пластиковая бутылка.

Итак, первым делом необходимо отыскать место повреждения бензобака, откуда убегает топливо. В случае с ВАЗ 2107 на системе инжектор течь, скорее всего, снизу, ее причина пробоина или коррозийные повреждения. Как только повреждение обнаружено, действуем следующие образом: вырезаем кусок резины или пластика, смазываем клеем и сильно прижимам к повреждению.

Еще один способ заделать дыру, с помощью обычного самореза. Подходит в том случае если повреждение маленького диаметра и у вас есть резиновый уплотнитель для самореза. Делается следующим образом:

• Сначала необходимо отыскать место повреждения.
• После устанавливайте на него уплотнитель (подойдет обычный кусок автомобильной камеры).
• В уплотнитель вкручивайте саморез таким образом, чтобы он попал в брешь бензобака и заткнул ее.

Плановый ремонт бензобака

В случае если вы заметили течь и решили устранить ее собственными руками, первым делом необходимо демонтировать бензобак ВАЗ 2107, процесс как для карбюратора, так и для автомобиля с системой инжектор аналогичен.

О замене воздушного фильтра

Многие автолюбители, особенно начинающие, купившие подержанный автомобиль, часто не торопятся заглянуть в корпус воздушного фильтра, и не торопятся его менять. Но это нужно делать через каждые 20 тысяч километров пробега. В противном случае воздушный фильтр, особенно сильно загрязненный в летнее время, может существенно повлиять на снижение мощности двигателя. Ремонт карбюратора будет неизбежным при систематическом использовании загрязненного фильтра. Поэтому неплохо через каждые 5-10 тысяч километров пробега снимать воздушный фильтр и визуально, «на глаз», определять степень его загрязнения.

Следует обращать внимание на нижний край воздушного фильтра во время осмотра, и на его внутреннюю поверхность. Если она будет сильно замаслена, то это говорит о неисправности маслосъемных колец, или о сильном износе поршневой группы

В таком случае необходим ремонт блока цилиндров, или замена колец.

Основные неисправности бензонасоса ВАЗ 2107

К наиболее частым поломкам можно отнести чрезмерный нагрев корпуса и элементов насоса. Но это только симптом, причина того, что устройство не работает, кроется немного глубже. Если греется бензонасос ВАЗ 2107, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и обматывают топливонасос. Да, это реальный выход из ситуации, причем самый быстрый. Но нужно заметить, что цена всего насоса для карбюраторного мотора составляет порядка 600-700 рублей. И можно сразу же поставить новый и забыть про поломку навсегда.

Но что же происходит в том случае, если перегревается бензонасос ВАЗ 2107? Ведь режим работы двигателя не изменяется, но вдруг, ни с того ни с сего, он начал глохнуть, ему не хватает бензина, помогает только мокрая тряпка. А все дело в том, что имеется сильный износ клапанов или диафрагмы. И когда корпус перегревается, увеличиваются зазоры, либо клапаны вовсе заклинивают. Следовательно, при движении диафрагмы оба клапана оказываются либо закрытыми, либо открытыми, их поведение сложно предугадать. И поможет только ремонт? А вот этот вопрос нужно более детально обдумать.

Обратите внимание на то, что не нужна замена бензонасоса ВАЗ 2107 в том случае, если автомобиль разгоняется до определенной скорости нормально (или развивает некоторое значение оборотов), а после начинает глохнуть, будто ему не хватает топлива. Причина кроется в таком небольшом элементе, как шток привода

При его сильном износе получается такое поведение: потребление топлива становится большим, нежели производительность насоса. Нельзя сказать, что не качает бензонасос ВАЗ 2107, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме. Поможет только замена штока, его цена не превышает 50 рублей.

Замена и ремонт бензобака ВАЗ 2107

Если пробоина в бензобаке образовалась в дороге, ее можно временно устранить при помощи хозяйственного мыла. Его необходимо вдавить в течь и проблема будет устранена на время, достаточное для того, чтоб добраться в гараж, слить топливо и снять бензобак.

Бензобак ВАЗ 2107 имеет свойство со временем подвергаться коррозии или деформироваться. Для ремонта или замены топливного бака приходится производить его демонтаж с последующей установкой. Эту не особо сложную, но ответственную и достаточно трудоемкую процедуру возможно выполнить самостоятельно. Главное – усвоить правильную последовательность операций и заблаговременно приготовить необходимый инструмент.

Когда необходимо менять бензобак ВАЗ 2107

Как сказано выше, причин для замены и ремонта топливного бака две:

1. Коррозия. Частички ржавчины могут попасть вместе с топливом в двигатель и повредить зеркальные стенки цилиндров, а сквозная коррозия бака приводит к утечке топлива, что весьма накладно и небезопасно. Утечку можно заметить по резкому запаху бензина, выросшему расходу и падению уровня топлива во время стоянки.
2. Деформация стенок, затрудняющая подачу топлива в двигатель.

Также полезно периодически снимать бензобак ВАЗ 2107 для промывки от загрязнений и слива конденсата. Эту операцию желательно проводить раз в 3 года. После снятия топливного бака ВАЗ 2107 и его промывки необходимо тщательно слить отстой и промыть чистым бензином.

Иногда приходится снимать топливный бак для получения доступа к деталям кузова во время сварочных или других кузовных работ.

Порядок снятия бака ВАЗ 2107

Сначала необходимо слить топливо из бака, чтобы уменьшить его вес, и снять обшивку бензобака в багажнике. Для этого необходимо открутить винты в верхней и нижней частях обшивки, а также с чехла на «запаске» (если таковой имеется).

Далее начинается снятие топливного бака:

1. Снять провода датчиков, предварительно сфотографировав или помети маркером места подключения. Сине-коричневый провод присоединяется к правому выводом датчика, розово-коричневый – с левым.
2. Ослабить хомут топливного шланга и отсоединить его от штуцера.
3. Открутить болт хомута крепления бака и опустить хомут, препятствующий снятию.
4. Ослабить хомут вентиляционного шланга и отсоединить шланг.
5. Открыть лючок бензобака, открутить крышку топливной горловины и снять ее.
6. При помощи отвертки снять резиновый фартук, мешающий снятию бака.
7. Отвернуть гайки крепления датчика уровня топлива и снять провод массы, находящийся под одной из гаек.
8. Снять датчик уровня топлива.

Установка бензобака выполняется в обратном порядке.

Важно: если топливный бак ВАЗ 2107 снимается для ремонта, необходимо его промыть чистым бензином или растворителем, а затем избавиться от горючих паров. Для этого бак нужно «пропарить» – промыть струей горячей воды

После этого можно производить ремонтные работы, не опасаясь взрыва или возгорания паров бензина.

Выявление неисправностей бензонасоса ВАЗ 2107

Перед проверкой бензонасоса желательно запастись болтами М8 или другими изделиями аналогичного диаметра, которые могут послужить заглушками топливных шлангов.

Чтобы проверить топливный насос ВАЗ 2107, необходимо выполнить следующие действия:

• Ослабить хомут шланга, подающего бензин в карбюратор, и снять шланг со штуцера.
• Заглушить топливный шланг, чтобы топливо не выливалось из него.
• Несколько раз качнуть рычаг ручного привода бензонасоса. Если из выпускного штуцера бьет струя бензина, топливный насос исправен. Если нет, проверку следует продолжить.
• Ослабить хомут впускного шланга, снять шланг и заглушить аналогично предыдущему.
• Закрыть впускной штуцер пальцем и несколько раз качнуть рычаг ручного привода. Если появляется ощутимое разряжение, проблема не в топливном насосе. Если палец не “присасывается”, необходимо снять и отремонтировать или заменить бензонасос.

Порядок замены бензонасоса ВАЗ 2107

Для замены бензонасоса потребуется первоначально демонтировать вышедшее из строя устройство, для этого рекомендуется воспользоваться алгоритмом действий, описанным ниже:

С учетом особенностей расположения бензонасоса в ВАЗ 2107, потребуется сначала убрать верхнюю поверхность двигателя. На блоке цилиндров и самом насосе часто скапливается большое количество пыли и прочей грязи, поэтому их нужно протереть влажной тряпкой или щеткой с мягкой щетиной; можно воспользоваться специальными средствами.

Заранее рекомендуется подготовить несколько болтов диаметров 8 мм. Они будут задействованы в качестве заглушек для шлангов, а в процессе демонтажа насоса не будет времени на их поиск, поскольку из отверстий сразу же начнет вытекать топливо.

У входящего и выходящего шланга нужно ослабить боковые хомуты, которые обеспечивают их крепеж. Сделать это можно при помощи отвертки или ключа, специально предназначенного для подобных целей. Сразу после ослабления их положения удастся снять хомуты со штуцеров и демонтировать инжектор.

Блок цилиндров также потребуется снять, поскольку устройство надежно зафиксировано на нем. Сделать это довольно просто, если открутить несколько гаек при помощи ключа на 13.

Сразу после снятия гаек положение бензонасоса ослабеет и его можно будет снять

Стоит также обратить внимание на прокладку, расположенную между насосом и проставкой – у нее крайне короткий эксплуатационный срок, поэтому ее лучше всего заменить вместе с основным устройством.

Проставка необходима для обеспечения надежной защиты бензонасоса от воздействия высокой температуры; при замене устройства ее следует очистить от скопившейся пыли и грязи. Между проставкой и блоком цилиндров располагается еще одна прокладка, ее также рекомендуется заменить по причине быстрого изнашивания.

После снятия старого бензонасоса можно переходить к установке нового приспособления, для этого следует воспользоваться приведенной ниже инструкцией:

• При пробеге автомобиля 100000 км или больше предварительно обязательно потребуется осуществить проверку минимального выступа толкателя – от него будет зависеть расположение нового бензонасоса и правильность его функционирования. В противном случае повышается риск значительного уменьшения впрыска топлива, что способно привести к прорыву диафрагмы. Изменение выступаний толкателя обычно не вызывает трудностей, для этого достаточно просто подобрать и установить подходящие прокладки, которые будут находиться между проставкой и блоком цилиндров.
• После установки правильного минимального выступа необходимо начать прокручивать коленный вал с низкой скоростью. В этом время проставку следует плотно прижать к цилиндрам, что даст возможность измерить показателя выступа толкателя. Величина может быть динамичной и постоянно колебаться, но только в рамках 0,8-1,3 мм. Прокладка меняется в тех случаях, когда толкатель выходит за пределы указанного диапазона: в зависимости от слишком маленького или большого значения, ее толщина также уменьшается или увеличивается.
• На финальном этапе происходит установка всех демонтированных деталей и устройств. Этот процесс не вызывает сложностей, для его реализации достаточно воспользоваться предыдущей инструкцией, повторив все описанные действия в обратной последовательности.
