Замена аккумулятора lada 2107 (ваз 2107) своими руками

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Противостояние злоумышленникам

В связи с тем, что батарея питания стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Вскрыть капот на «классике» несложно, поэтому воры пристально присматриваются к «семеркам».

Знатоки предлагают несколько вариантов предотвращения краж.

Охраняемая стоянка или надежный гараж.
Установка сигнализации.
Монтаж замка на капот. Сразу уточним: на этот шаг идут немногие. Нужны сварные работы, внешний вид портится, а взломать замок профессионалу довольно просто.
Забирать батарею с собой. Трудоемко, неудобно, но действенно. С другой стороны, если машина оставлена ненадолго, она беззащитна: снять аккумулятор могут и на парковке у супермаркета.

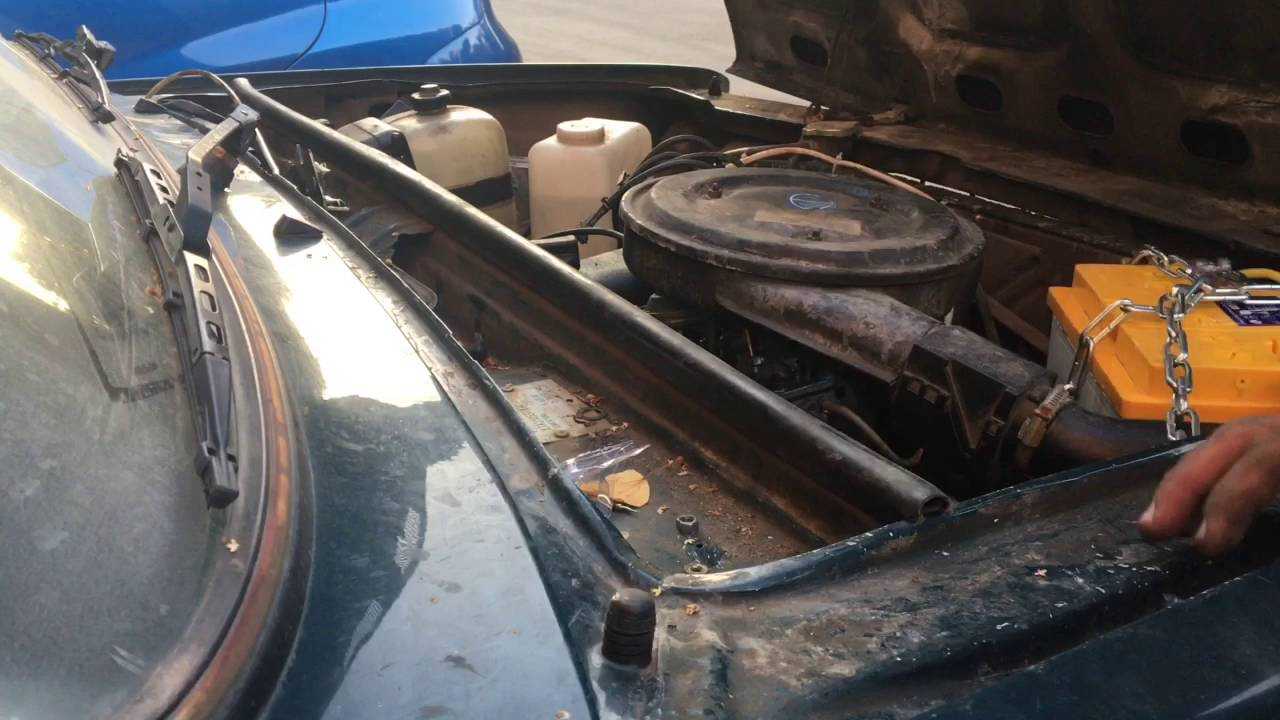

Надежная фиксация АКБ. Чуть ли не самый популярный способ. Крепеж ставится с секретом, препятствующим демонтажу и затрудняющим кражу. В сочетании с сигнализацией является очень эффективной методикой.

Но все эксперты сходятся на том, что наиболее надежная защита аккумулятора от кражи ВАЗ 2107 – комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

Как прозвонить диодный мост на ВАЗ 2107

Чтобы узнать, исправен ли диодный мост, автовладельцу не требуется обладать какими-то специальными навыками. Всё, что ему нужно — элементарные познания в электротехнике и пара приборов:

бытовой мультиметр;
лампочка накаливания на 12 вольт.

Проверяем диодный мост обычной лампочкой

Перед началом проверки следует убедиться, что аккумулятор заряжен. Желательно, чтобы уровень заряда аккумуляторной батареи был максимальным.

Основа диодного моста (т. е. тонкая пластина, в которую вкручены диоды) подключается к отрицательной клемме аккумулятора. Саму пластину необходимо крепко закрепить на корпусе генератора.
К лампочке подключаются два провода. Затем один из них следует присоединить к положительной клемме аккумулятора, а второй провод вначале подключается к выходу, предусмотренному для дополнительного диода, а потом этим же проводом следует дотронуться до болта положительного выхода диода и до точки подключения обмотки статора.
Если диодный мост исправен, то после сборки вышеуказанной схемы лампа накаливания гореть не будет. И при подключении провода к различным точкам моста лампочка тоже гореть не должна. Если же на каком-то этапе проверки лампочка загорелась, значит, диодный мост неисправен и нуждается в замене.

Проверяем диодный мост на обрыв

Этот способ проверки похож на тот, что изложен выше, за исключением двух нюансов.

Отрицательный контакт лампочки подключается к плюсовой клемме аккумулятора.
Второй провод лампочки подключается к минусовой клемме аккумулятора. Затем проверяются те же точки, что указаны выше, однако тут контрольная лампочка должна гореть. Если лампочка не горит (либо горит, но очень тускло) — налицо обрыв моста.

Проверяем диодный мост бытовым мультиметром

Прежде чем проверять диодный мост этим способом, его нужно будет полностью извлечь из генератора. Других вариантов нет. При этом способе проверки каждый диод придётся прозванивать по отдельности.

Мультиметр переключается на прозвон. В этом режиме при соприкосновении электродов мультиметр начинает пищать (а если конструкция мультиметра не предусматривает подачу звуковых сигналов, то в режиме прозвона на его дисплее должно высвечиваться сопротивление в 1 кОм).
Электроды мультиметра подключаются к двум контактам первого диода в мосту. Затем электроды меняются местами и подключаются к диоду снова. Диод исправен тогда, когда при первом подключении сопротивление на дисплее составляет 400–700 Ом, а при втором подключении оно стремится к бесконечности. Если и при первом, и при втором подключении электродов сопротивление на дисплее мультиметра стремится к бесконечности — диод сгорел.

Здесь же следует отметить, что при обнаружении сгоревших диодов сегодня никто не морочит себе голову их заменой. Мост со сгоревшим диодом просто выбрасывается. Почему? Всё просто: во-первых, сгоревший диод придётся очень аккуратно выпаивать. А для этого необходимо иметь навык работы с паяльником, который есть далеко не у всех. А во-вторых, устанавливать в мост надо диоды марки 2Д219Б, и только их. Да, на рынке существует масса других диодов с аналогичными электротехническими характеристиками. Беда с ними только одна: они горят, причём очень быстро. А найти в продаже вышеуказанный 2Д219Б с каждым годом становится всё сложнее. Не знаю, почему это происходит, но это факт, с которым мне довелось столкнуться лично.

Процесс замены диодного моста на ВАЗ 2107

Перед тем как приступить к работе, подберём необходимые инструменты. Вот что нам потребуется:

ключ рожковый на 17;
ключ рожковый на 19;
торцовая головка на 8;
торцовая головка на 10 с длинным воротком;
плоская отвёртка;
новый диодный мост для ВАЗ 2107 (стоимость около 400 рублей);
молоток.

Последовательность действий

Приступая к работе, следует понимать следующее: прежде чем снимать диодный мост, сначала придётся снять генератор и разобрать его практически полностью. Без этого до диодного моста добраться не удастся.

Рожковым ключом на 19 откручивается крепёжная гайка, удерживающая генераторную скобу. Генератор снимается.
На задней крышке генератора есть четыре гайки. Они откручиваются торцовой головкой на 10 (причём лучше, если эта головка будет снабжена воротком-трещоткой).
После откручивания гаек половинки генератора нужно разъединить. Для этого следует слегка постучать молотком по выступающему ободку на середине корпуса.
Генератор разделяется на две половинки: в одной находится ротор, во второй — статор. Диодный мост, который мы собираемся заменить, находится прямо под катушкой статора. Поэтому статор тоже придётся снимать.
Катушка статора держится на трёх гайках на 10. Для их откручивания потребуется торцовая головка с очень длинным воротком, без неё до гаек не дотянуться.
После выкручивания гаек статор извлекается из корпуса генератора. Открывается доступ к диодному мосту. Чтобы вынуть его следует слегка надавить пальцем на три выступающих болта.
Болты легко сдвигаются вниз, диодный мост полностью освобождается от крепежа, вынимается из корпуса генератора и заменяется новым.

Видео: меняем диодный мост на ВАЗ 2107

Один знакомый механик, разбиравший диодный мост «семёрки» на моих глазах, несколько раз заострял внимание на следующем нюансе: если уж разобрал генератор — изволь проверить не только диодный мост, но и всё остальное. А особое внимание нужно уделить генераторным подшипникам

Их обязательно надо проверить на предмет смазки и люфта. Если обнаружился даже очень незначительный люфт — подшипники пора менять. Причём именно «подшипники», а не подшипник. Это второй важный нюанс: ни в коем случае нельзя оставлять в вазовском генераторе один старый подшипник и один новый, потому что прослужит такая конструкция очень и очень недолго. Решил менять генераторные подшипники — меняй все. Или не трогай их вовсе.

Аккумулятор ВАЗ 2107

Приобрести аккумулятор ВАЗ 2107 не составит труда, АКБ для данного транспортного средства стандартные, присутствуют в продаже в любом автомобильном магазине

Но нужно отметить, что процесс покупки важно осуществлять после предварительной подготовки. Существуют ряд нюансов, связанных с расположение клемм, типом самого оборудования

Если на ходу периодически горит лампочка подзарядки на панели приборов, то необходимо внимательно изучить установленную аккумуляторную батарею. Данный узел выходит из строя с периодичностью 1 раз в 5 лет. Причем срок службы может существенно отличаться – в зависимости от самых разных факторов. Сказывается частота использования транспортного средства, условия эксплуатации и множество других моментов.

При выборе аккумулятора важно обратить внимание на следующие основные параметры:

емкость;
величина пускового тока;
полярность – расположение плюсовой и отрицательной клеммы;
размеры самой АКБ.

Нужно отметить, что далеко не все аккумуляторные батареи подойдут в рассматриваемое транспортное средство. Потому лучше сначала заглянуть под капот. Только после этого обращаться в автомобильный магазин за приобретением.

Существует специальный ГОСТ, определяющий характеристики устанавливаемой АКБ в ВАЗ 2107. В первую очередь ориентироваться нужно на емкость. Она составляет 55А×ч и более

Но важно помнить, что чем выше данная характеристика – тем большее количество энергии будет в себя вбирать аккумуляторная батарея. Что будет большим плюсом при наличии большого количества электрооборудования: магнитолы, мощных фар, другого

Но брать емкостью более 60 А×ч не стоит – так как генератор просто не сможет полностью зарядить АКБ. Постоянный недозаряд негативно сказывается на сроке службе

Важно учитывать систему подачи топлива:

Нужно отметить, что карбюраторная версия требует наличия «на борту» не менее 60 А×ч. Инжекторная менее требовательна к мощностью аккумуляторной батареи – требуется не более 55 А×ч.

Как выбрать энергонакопитель

Современный рынок наполнен продукцией, обеспечивающей снабжение автомашины энергией. Чтобы сориентироваться какой аккумулятор на ВАЗ 2107 подобрать, учитывайте следующие характеристики:

емкость батареи;
тип полярности;
максимальный ток для включения стартера;
характеристики напряжения и тока холодной прокрутки;
размеры батареи;
токовые выводы;
особенности обслуживания энергонакопителя.

Батареи бывают обслуживаемые. Они применяются нечасто. Их эксплуатация предусматривает регулярное пополнение электролита. Большая часть «семерок» комплектуются необслуживаемыми батареями, их корпус полностью герметизирован. Дополнительного обслуживания они не требуют, что облегчает жизнь автовладельцев.

Емкость батареи показывает номинальный уровень тока за час. Отдельной характеристикою является максимальный ток, который способна выдать батарея. Максимальный ток влияет на способность батареи включать двигатель, когда минусовая температура воздуха.

Для ВАЗ 2107 рекомендуется батарея емкостью в 55 Ач. Энергонакопителя емкостью 50 Аh или 60 Аh на «Семерке» также отлично работает.

Автомобили «Семерки» производились с двигателями на разных системах питания – карбюраторной и инжекторной. Интересно, что аккумулятор на ВАЗ 2107 карбюратор требует большей емкости энергонакопителя, чем инжектор. Объяснение этому простое – аккумулятор на ВАЗ 2107 инжектор более легко включает двигатель, так как стартер использует меньше электроэнергии. Для питания инжекторного двигателя подходят батареи емкостью 50-55 Ач, для карбюраторной – 60 Ач.

Аккумуляторы для автомобилей ВАЗ 2107 имеют прямую полярность. Стандартные габариты энергонакопителя автомобиля «Семерки»: длина 242 мм, ширина 175 мм, высота 190 мм.

Полярность

Полярность аккумулятора ВАЗ-2107 характеризует положение выводов батареи для подключения к бортовой сети. Сейчас выпускаются АКБ двух видов по полярности – прямая и обратная. Этот параметр – вроде и мелочный, но если его не учесть, могут возникнуть проблемы с подключением к сети.

Определяется полярность очень просто – аккумулятор разворачиваем к себе «лицом» (выводы должны располагаться ближе к вам) и смотрим, где располагается «плюсовой» вывод. Если он слева – полярность прямая, справа – обратная.

Поскольку прямая полярность использовалась в Советском Союзе (ее еще дополнительно называют «российской»), то можно понять, что на ВАЗ-2107 используется именно она

То есть при выборе АКБ для этого авто, нужна батарея, у которой «плюс» располагается слева (но важно правильно разместить батарею перед собой при определении полярности)

Неисправности, связанные с аккумулятором

Во время эксплуатации «семёрки» автовладелец может сталкиваться с неполадками, связанными с аккумуляторной батареей. В большинстве случаев они сводятся к проблемам с зарядом. Наиболее распространёнными причинами отсутствия подзарядки являются обрыв ремня либо выход из строя диодного моста генератора, реле-регулятора, предохранителя цепи заряда аккумулятора.

Как правильно установить на авто

Снятие и установка источника питания на ВАЗ 2107 производится в большинстве случаев при подзарядке, замене детали либо проведении ремонтных работ в моторном отсеке, если наличие АКБ будет мешать. Чтобы установить батарею потребуются ключи на 10 и 13. Когда всё необходимое будет под рукой, можно приступать к монтажу:

Открываем капот и устанавливаем АКБ в предназначенное для этого место.
Подсоединяем на аккумулятор сперва «+», а затем «-» и затягиваем крепёж. Стоит учесть, что минусовая клемма по диаметру несколько меньше плюсовой.
При помощи торцового ключа закручиваем гайку, которой удерживается планка в нижней части батареи.

Что будет, если перепутать полярность

Хоть клеммы для подключения источника энергии и имеют разные диаметры, но иногда бывают ситуации, что автовладельцы умудряются перепутать полярность. При неправильном подключении батареи на ВАЗ 2107 выходит из строя диодный мост генератора, регулятор напряжения, могут перегореть некоторые предохранители. Неправильное соединение нельзя не заметить, поскольку от этого появляется дым и запах гари. Если случилась такая неприятность, нужно немедленно отсоединить клеммы с аккумулятора, чтобы избежать серьёзных последствий.

АКБ быстро разряжается

Одна из проблем, которая проявляется на ВАЗ 2107 и других классических моделях «Жигулей», сводится к разряду аккумулятора после стоянки, т. е. буквально за ночь источник питания разряжается до такой степени, что неспособен прокрутить стартер. Причина такого явления кроется в недостаточном заряде аккумулятора или большом токе утечки. Для начала нужно проверить следующее:

целостность предохранителя реле заряда;
надёжность крепления клемм на АКБ;
величину напряжения на аккумуляторе и на выходе генератора;
состояние и натяжение ремня генератора;
чистоту клемм регулятора напряжения и состояние щёток.

Одной из причин недозаряда является плохой контак на реле-регуляторе

Кроме этого, нужно обратить внимание на лампу индикатора заряда: она должна гаснуть сразу после запуска двигателя. Если лампа не гаснет и батарея при этом разряжается, то причин может быть несколько:

неисправность реле-регулятора;
износ либо зависание щёток в щёткодержателе;
выход из строя одного из диодов в генераторе.

Лампа зарядки АКБ является индикатором заряда, который должен гаснуть при запуске двигателя

На ВАЗ 2107 цепь заряда аккумулятора выполнена таким образом, что лампа индикации зарядки стоит по цепи возбуждения генератора. Когда при запуске мотора напряжение, которое выдаёт генератор, превышает на 0,1 В напряжение на АКБ, лампа гаснет. Однако это не означает, что на батарею подаётся необходимый уровень заряда, поскольку и при потухшей лампочке источник питания может разряжаться. В этом случае рекомендуется проверить мультиметром напряжение на клеммах аккумулятора.

Если проверка показала значения в пределах 13,7–14,2 В, то проблем с зарядом нет. При быстром разряде возможной причиной может быть большая величина тока утечки.

На «семёрке» с исправной электрической частью ток утечки не должен превышать 0,04 А. С такими значениями автомобиль даже после длительной стоянки должен завестись. Чтобы провести замер этого параметра необходимо отключить плюсовую клемму с АКБ и в разрыв цепи подсоединить мультиметр на пределе измерения силы тока, при этом все потребители должны быть выключены. Если во время проверки было выявлено, что ток утечки составляет порядка 0,5 А, то следует искать причину и устранять её. Кроме этого, не стоит исключать из внимания саму аккумуляторную батарею — возможно, срок её эксплуатации подошёл к концу.

Распространенные неисправности

Срок службы аккумулятора 5-7 лет. В течение эксплуатации возможны неисправности, их определяет датчик. Если возникают проблемы с АКБ, то благодаря датчику эта ситуация отражается на приборной доске: начинает дергаться стрелка заряда аккумулятора, может загореться лампочка.

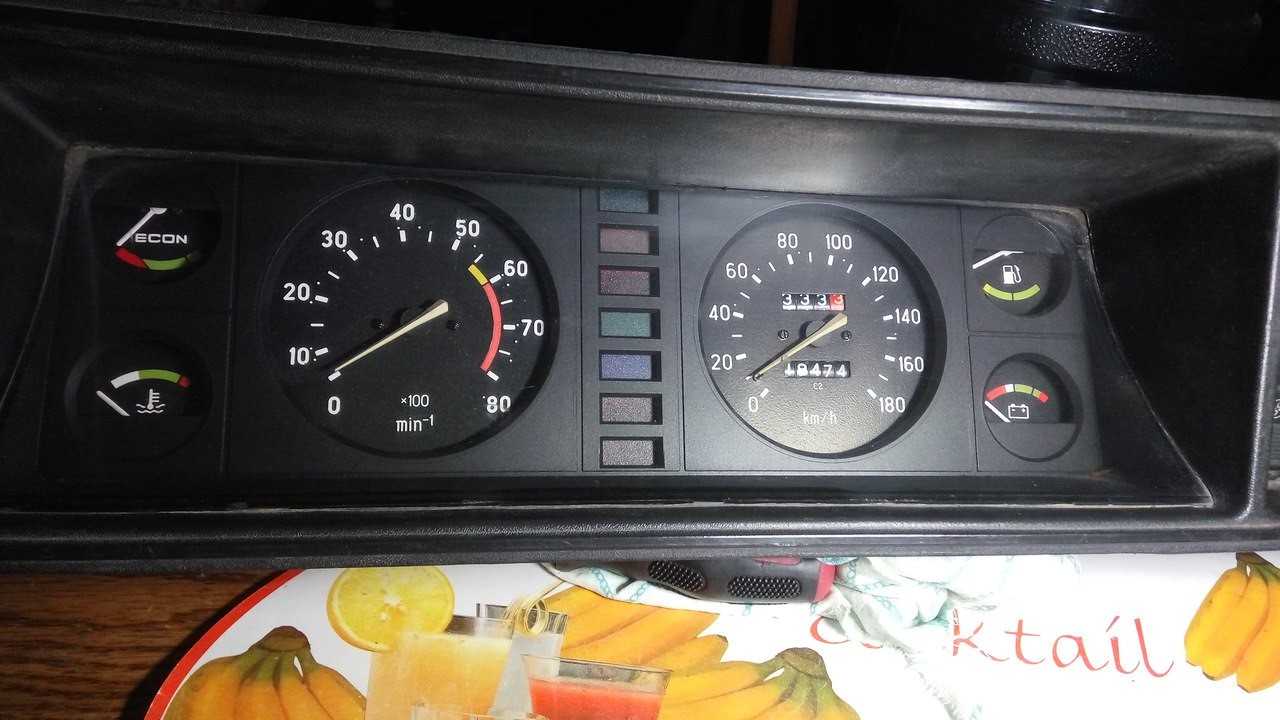

Стрелка зарядки на семерке

Во время эксплуатации возможны следующие неисправности устройства:

Может быть неисправный стартер или генератор. При неисправности стартера на аккумуляторную батарею ложится дополнительная нагрузка, так как при запуске двигателя требуется больше электроэнергии, поэтому может не хватить зарядки ВАЗ 2107. Если не работает генератор, батарея не получает подзарядку, а лишь расходует электроэнергию.
Механические повреждения являются причиной течи устройства. Они выявляются при визуальном осмотре.
Если после перезарядки аккумуляторная батарея быстро разряжается, при этом может загораться лампа батареи, то может быть нарушена схема зарядки. Возможно, что были неправильно выставлены параметры тока при зарядке либо время зарядки было недостаточным, и батарея не успела восстановиться полностью.
Если аккумуляторная батарея сильно разряжается, автомобиль начинает дергаться стрелка, горит лампочка аккумулятора, это означает, что устройству требуется перезарядка.

Приобретать новое изделие лучше в специализированном магазине проверенных производителей. Во время эксплуатации следует следить за зарядкой, которая отражается с помощью соответствующего датчика. Если на приборной доске загорелась лампочка зарядки, дергается стрелка, необходим перезаряд аккумулятора.

Выбор АКБ

Выбирая новую батарею для ВАЗ-2107, в первую очередь следует разобраться с его основными функциями. Так как второе название АКБ – «аккумуляторная батарея стартерная», это означает, что именно данный элемент отвечает за запуск мотора железного четырехколесного коня. Кроме этой функции, аккумулятор позволяет запускать в действие электрооборудование:

дворники стеклаКакой аккумулятор лучше выбрать для автомобиля ВАЗ-2107;
передние и задние фары;
электрические стеклоподъемники и так далее.

Более того, если генератор авто выйдет из строя, а АКБ будет полностью исправлена, то именно этот элемент поможет владельцам добраться на авто до нужного места. Но чтобы батарея справлялась со своим основным предназначением на все 100%, при выборе стоит учитывать самые основные критерии:

Полярность своего авто. Так как в анализируемой «классической» модели клемма «+» располагается с правой стороны, для установки новой батареи следует использовать только тот вариант, который предусматривает наличие прямой полярности.
При выборе аккумулятора следует заранее изучить размер площади, которую занимает батарея. Если выбрать меньшую модель, то элемент невозможно будет надежно установить, что негативно отобразится на его функциональности.
Размер емкости используемой батареи является одним из самых важных критериев при выборе. Использовать для ВАЗ-2107 следует такой вариант АКБ, размер емкости которого будет в точности соответствовать модели мотора и количеству электрических приборов, предусмотренных в авто. Размер емкости, которая называется резервной, нужно также принимать к сведению, ведь данный элемент отвечает за продолжительность работы батареи при неисправном генераторе, в автономном режиме.
Какая используется в автомобиле система питания, также следует принимать к вниманию, выбирая новую батарею для ВАЗ-2107. Дело в том, что на разных моделях производители задействуют различный запуск мотора. К примеру, завод двигателя на карбюраторах анализируется как более энергоемкий, чем на инжекторе. Учитывая этот момент, специалисты рекомендуют вы
бирать для карбюратора батарею максимально большего объема.
Для ВАЗ-2107 специалисты рекомендуют выбирать аккумулятор с показателем Ач не менее 50, чтобы в дальнейшем с работой стартера не наблюдалось никаких проблем. Домашние умельцы часто устанавливают батареи с еще большим объемом, однако перед этим производят замену генератора. Дело в том, что для нормальной работы объемной батареи требуется наличие мощного генератора.
Учитывая советы специалистов, для нормальной работы двигателя ВАЗ-2107 батарея должна обладать максимальным показателем пускового тока. Именно этот показатель отвечает за длительность и надежность работы АКБ, особенно в зимний период года.

Учтя рекомендации и советы специалистов, что мы выше проанализировали, каждый владелец автомобиля ВАЗ-2107 непременно подберет самый подходящий вариант аккумуляторной батареи, который верой и правдой прослужит длительный период эксплуатации.

Неисправности и принцип работы щеток генератора

В системе электрооборудования вашего железного коня предусмотрена индикация неисправностей в случае, когда не работает генератор ВАЗ 2107, на панели приборов загорается сигнальная лампа красного цвета с символикой аккумулятора.

Довольно часто причиной является износ, либо зависание щеток . Тем, кто знаком с принципом работы генератора известно, что через щетки на якорь поступает напряжение возбуждения, которое не только запускает электрическую машину (генератор) в работу, но и регулирует ее выходную мощность.

Непосредственно само регулирование происходит за счет специального устройства, реле-регулятора которое может быть реализовано непосредственно на щеткодержателе либо устанавливаться отдельно (на более ранних моделях).

Как правило, подобная неисправность проявляется постепенно, сопровождаясь поначалу короткими перебоями в работе генератора, приводя постепенно к его полному отказу, однако возможны и другие варианты, например внезапный отказ.

Замена щеток генератора ВАЗ 2107 своими силами

Сам по себе ремонт щеток обычно сводиться к их замене, но предварительно необходимо извлечь щеточный узел из корпуса генератора и оценить степень износа, осмотреть на сколы и трещины.

Замена щеток генератора ВАЗ 2107 процедура несложная и обычно занимает несколько минут, для замены щеток не требуется снятие генератора, достаточно отключить питающий провод, открутить два винта крепления корпуса щеткодержателя и аккуратно извлечь данный узел, предварительно не забудьте отключить минусовую клемму аккумулятора.

Внимание! Аккумуляторную батарею (АКБ) следует отключать при любых работах связанных с электрооборудованием автомобиля!

Проверьте демонтированный узел на предмет зависания, заедания щеток и их выступающей, рабочей части, которая должна быть не менее 12 миллиметров. В случае несоответствия, деталь подлежат замене, щетки на генератор ВАЗ 2107 возможно приобрести практически в любом магазине автозапчастей.

Устранив неисправность, или приобретя новые (покупать небольшие детали лучше с образцом старых, что бы потом не пришлось вам их менять) устанавливать их необходимо в обратной последовательности.

Алгоритм поиска неисправности

Не нужно думать, что зарядка не идет по какой-то очень серьезной причине. Сразу же проверяйте состояние предохранителя F10, который отвечает за питание обмотки возбуждения генератора ВАЗ 2107. Но лучше перед этим убедиться в том, что приводной ремень целый и его натяжка нормальная

Но также обратите внимание на то, что нельзя его чрезмерно натягивать — перезарядки аккумулятора не будет (при условии, что регулятор работает в положенном режиме), но подшипники выйдут из строя намного быстрее.

Если плохо идет зарядка, лампа, например, горит в половину накала, то неисправность нужно искать в проводке. А именно — в соединениях аккумулятора и кузова автомобиля. Очень часто появляется окисление, которое препятствует нормальному контакту. Выкрутите гайку, тщательно зачистите клемму и поверхность кузова, после чего установите провод на место.

Но если же в коммутации все хорошо, но зарядка все равно не идет, нужно искать причину дальше. И первым подозревается регулятор напряжения. С его помощью происходит стабилизация напряжения на выходе генератора. Если этот элемент выходит из строя, то возникает перезарядка аккумулятора или же он плохо заряжается. Ремонт этого элемента невозможен, а цена в магазинах составит около 300 рублей. Существует несколько вариантов регуляторов:

Отдельным блоком — устанавливается на кузове автомобиля ВАЗ 2107.
Совмещенный с щетками — монтируется непосредственно в генераторе.

О том, как проверить регулятор, будет рассказано в отдельной статье. Если он исправен, но зарядка все равно не идет, либо же она есть, но поступает на аккумулятор плохо, ищите неисправность в щеточном узле. Вполне возможно, что произошел обрыв проводов, которые соединяют щетки с контактами. Но самое частое — это чрезмерный износ или засорение щеток.

Несколько реже случается выход из строя диодного моста, разрушение статорной или роторной обмоток. Чтобы определить эти поломки, вам потребуется полностью разбирать генератор и при помощи тестера и мегомметра проводить диагностику. Попутно, конечно же, лучше всего заменить и подшипники в генераторе ВАЗ 2107.

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

неисправность реле-регулятора;
обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
обрыв ремня генератора.

Какой аккумулятор выбрать?

Если замена реле не помогла, и аккумулятор все-таки следует поменять, обязательно обратитесь в специализированный магазин запчастей, чтобы не приобрести подделку.

Перед покупкой уточните емкость своей старой батареи, ее полярность, а также узнайте какой у нее размер. У АКБ ВАЗ 2107 плюсовая клемма расположена слева: значит, полярность батареи прямая.

Так как затруднения в работе аккумулятора обычно появляются в морозное время года, рекомендуется взять АКБ с емкостью около 60 А/ч.

Самыми популярными производителями являются Varta и Bosch, но какой фирмы выбрать аккумулятор – решать только вам.

Выбор аккумулятора

При подборе батареи для 2107 нужно учитывать полярность. На этой модели плюсовая клемма находится справа, поэтому подойдут только аккумуляторы с прямой полярностью. Также учитывайте размеры площадки под АКБ. Сейчас батареи могут быть разных размеров, поэтому обязательно уточните этот фактор. Иначе аккумулятор будет прыгать, что отрицательно скажется на его работе.

Учитывайте особенности установленного у вас генератора. Он должен отдавать ток, по крайней мере, не намного ниже, чем емкость АКБ. На практике, для генератора в 40 А подойдет аккумулятор 45 или 55 Ач. Даже батарею с емкостью 60 Ач такой генератор не сможет зарядить. И вы будете регулярно сталкиваться с необходимостью дополнительно подзаряжать ее. Такая эксплуатация приведет к быстрому выходу батареи из строя. Перед покупкой АКБ обязательно следует уточнить показатели генератора. Их можно прочитать на его торце. Если разобрать надпись не удается, то можно определить модель «гены» на глаз, и посмотреть показатели в справочниках.

Обращают внимание на стартовую емкость. Для ВАЗ 2107 рекомендуют использовать АКБ с показателем 50-55 Ач, это обеспечивает беспроблемное прокручивание стартером 20-25 раз

Некоторые водители устанавливают более объемные батареи, но для их полноценной работы желательно заодно устанавливать соответствующий (более мощный) генератор (см. статью «Какой генератор лучше поставить на ВАЗ 2106 и 2107»).

Пусковой ток, этот показатель показывает, насколько долго батарея может подавать максимальный ток на стартер. Именно от этого показателя во многом зависит надежность аккумулятора в зимнее время. Желательно, подбирать АКБ с максимально возможным показателем пускового тока. Но, учтите, что это может отрицательно сказаться на состоянии щеток стартера, ускоряя их износ. Проверяется этот показатель при температуре в – 18°C.

Особенности аккумулятора для разных моделей «Семерки»

ВАЗ 2107 – седан с четырьмя дверями. Его начали выпускать с 1982 года на основании Лады 2105 на заводе АвтоВАЗ. Основные узлы и внутренняя конструкция ВАЗ 2107 не поменялись. Отличается «Семерка» от ВАЗ 2105 отделкой салона, пластмассовыми бамперами, хромированной решеткой радиатора, установкой указателя давления масла, тахометра, изменением показателей спидометра до 180 км/ч, формой капота. В 2001 году появилась новая модель ВАЗ 2107 – 21074 с 1,7 литровым двигателем мощностью 77 л. с.

Емкость аккумулятора зависит от типа и объема двигателя. Начиная с 1982 года, «Семерка» обновлялась новыми типами двигателей.

Объем мотора, куб. см

Механическая коробка передач

На автомобиль «Семерку» устанавливается батарея 6СТ-55 согласно государственному стандарту. Она размещается возле двигателя, спереди автомобиля справа. Энергонакопитель отличается такими особенностями:

номинальное напряжение энергонакопителя, 12 В;
номинальная емкость, когда режим разряда продолжается 20 часов и температура электролита составляет +25 ⁰С вначале разряда, 55Аh;
сила тока заряда, 5,5А.

Энергонакопитель – это 6 батарей с напряжением 2 В, которые последовательно соединены. Батареи размещаются в изолированных частях энергонакопителя, заполненных электролитом. Отсеки энергонакопителя оснащены отверстиями и закрываются крышками. На краях корпуса размещены положительный и отрицательный выводы, чтобы подсоединить электропроводку «семерки».

Особенности АКБ

Если по-простому рассмотреть аккумулятор – то он представляет собой хранилище электроэнергии, которую он при надобности отдает, а затем восполняет от генератора. Вся работа его основана на химических процессах, которые постепенно его же и разрушают. Через определенный период эксплуатации степень повреждения внутренних элементов АКБ достигает такого значения, что он уже не способен сохранять в себе и отдавать требуемый для запуска мотора заряд.

Срок эксплуатации аккумуляторных батарей зависит от множества факторов. При одних условиях хороший аккумулятор ВАЗ-2107 способен отработать 7-8 лет, а при других – не отхаживает и 5 лет. Но в любом случае, если АКБ не способна удерживать в себе достаточное количество энергии и быстро разряжается, то требуется ее замена, поскольку восстановлению эти элементы не подлежат.

Итак, АКБ уже исчерпал свой ресурс и пора выбрать отправляться за новым

При этом важно правильно выбрать аккумулятор для автомобиля ВАЗ-2107, ведь далеко не каждая батарея подойдет для установки на этот автомобиль

Согласно ГОСТ, на ВАЗ-2107 должна быть установлена АКБ с маркировкой 6СТ-55 (6 – количество банок, СТ – стартерная, 55 – емкость в Ач). В советское время этого было вполне достаточно, чтобы сделать выбор. Сейчас же рынок аккумуляторов очень обширен, да и указанная маркировка уже не используется, хотя показатель емкости все же нужен.

При определении, какой аккумулятор лучше для Ваз-2107, не будем рассматривать существующие виды, а остановимся на самых распространенных – кислотных, которые на этом авто отлично выполняют свои функции.
