Замена замка двери lada 21102 (ваз 21102)

Когда необходимо поменять замок

Итак, необходимость замены штатного заводского замка на какой-либо доработанный, возникает в следующих случаях:

Если вы заподозрили, что ваш автомобиль пытались угнать. Как правило, малоопытные угонщики могут лишь подпортить замок, о чем свидетельствуют такие признаки: • Замок передней двери начал болтаться, чего раньше не было; • Ключ проворачивается с трудом, естественно, двери открыть не просто; • Есть визуально заметные повреждения в области замка и/или рядом с ним; • Вы вовсе не можете открыть передней двери, своим же ключом;

Вы потеряли ключи. Даже если у вас есть запасной комплект, данный факт должен насторожить. Может, ключи вовсе не утеряны, а украдены, теперь угон машины – реальная опасность. В этой ситуации (также, как в случае с «непонятной» утерей ключей от дома) для большинства замена – непременное условие для того, чтобы спать спокойно. Кстати, в такой ситуации, возможно, только личинка будет заменена, что дешевле, и работы меньше. Личинка – это внутренний дверной механизм, который, собственно, проворачивается ключом. Он так же индивидуален, неповторим, как и сам ключ. Таким образом, не разбирая всего механизма (о чем речь ниже), вы сможете провести этот небольшой ремонт, чтобы иметь при этом совершенно новый замок для открывания передней двери;

Случайно, механическим образом, вы сломали что-то в механизме замка передней двери

Например, меняя обивку, неосторожно производя регулировку и т.п. Ведь устройство замка таково, что только видимой частью он не ограничен, а имеет запорные детали непосредственно под дверной обивкой;
Вы хотите сделать устройство замка более надежным, повысив его защитные свойства, для чего проводите его ремонт и доработку.

Неисправности кулисы

Как правило, неисправная кулиса ВАЗ 2110 проявляет себя несколькими основными признаками:

• Люфтом рычага коробки передач. В этом случае одной из причин является износ кулис. Единственный выход — замена;
• звон кулисы — одна из наиболее популярных проблем ВАЗ 2110. Причиной неисправности может быть заводской дефект или ошибки при выполнении ремонта (часто посторонние звуки появляются после вмешательства в ходовую часть);
• некачественным включением скорости (ее «выбиванием»). В этом случае может быть полезной регулировка или замена;
• включение вместо первой скорости задней. Как правило, в таких случаях к работе рычага нет никаких претензий;
• повышенной вибрацией рычага коробки передач. Как правило, это означает наличие существенного люфта в шарнирах ручки КПП.

Замена ремня ГРМ Ваз с 16 клапанным мотором

Ставим автомобиль на ровную поверхность, поднимаем ручник и втыкаем первую передачу. Снимаем декоративный кожух двигателя и защитный кожух ремня привода газораспределительного механизма. Накидным ключом на 19, или воротком проворачиваем шкив генератора до момента совмещения метки на шкиве распределительного вала и «усике» кронштейна крепления защитного кожуха с его левой стороны. Перемещаемся вправо и снимаем резиновую заглушку в картере сцепления, чтобы убедиться в совпадении меток на маховике с треугольным вырезом на шкале, которая находится там же.

Снимаем шестерню и проверяем совпадение меток на крышке масляного насоса и зубчатом колесе коленвала. Болт крепления шкива генератора необходимо установить обратно, чтобы в дальнейшем проворачивать коленвал для проверки правильности выставления фаз газораспределения. Далее необходимо ослабить болт крепления натяжителя (натяжного ролика) и специальным ключом проворачиваем его по часовой стрелке, до момента ослабления натяжения ремня ГРМ. Теперь можно снимать старый ремень.

Одеваем новый ремень на шестерню коленвала, затем на шестерню распредвала, натяжной ролик и помпу. Еще раз убеждаемся в совпадении меток. Переходим к натяжению ремня.

Это происходит из-за того, что вы слабо натягиваете ведущую ветвь ремня (та, которая «заходит» на шестерню распределительного вала). Максимально возможно натяните ее и во время проворачивания натяжного ролика направляйте пальцами зубцы ремня в зубцы шкива распределительного вала, чтобы крутящий момент передавался и на коленчатый вал. Есть и другой вариант – сделайте припуск в ползуба – зуб на шкиве распредвала. После одевания ремня проверните его до совпадения метки с «усиком» на кронштейне, а ослабшую ветвь ремня (со стороны натяжного ролика и помпы) аккуратно натяните проворачиванием ролика против часовой стрелки.

Монтаж актуатора замка ВАЗ-2110

Центральный замок ВАЗ-2110 для владельца этого автомобиля считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

1. Монтажный блок. 2. Предохранитель на 8 А. 3. Блок управления. 4. Моторедуктор блокировки замка правой передней двери. 5. Моторедуктор блокировки замка правой задней двери. 6. Моторедуктор блокировки замка левой задней двери. 7. Моторедуктор блокировки замка левой передней двери с контактной группой. А — к источникам питания; В — условная нумерация штекеров в колодке блока управления; С — условная нумерация штекеров в колодках моторедукторов блокировки замков.

Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.

Ремонт своими руками

Иногда получается так, что нет возможности приобрести новое устройство, если запутался трос, или отказал электродвигатель, то всегда есть возможность отремонтировать все это своими руками. Не ремонтируется только явный механический излом какой либо детали.

При отказе электродвигателя, скорее всего у вас просто засорились щетки или обмотка, достаточно снять двигатель, разобрать и почистить аккуратно проспиртованной тряпочкой или бензином, можно купить специальные средства (хватит не на один раз). Желательно при разборе смазать все механизмы.

Когда слетает трос с механизма, следует снять весь механизм, опять же снять электродвигатель или размотать сам трос если у вас механический, аккуратно натянуть трос на свои места (пазы) и установить обратно.

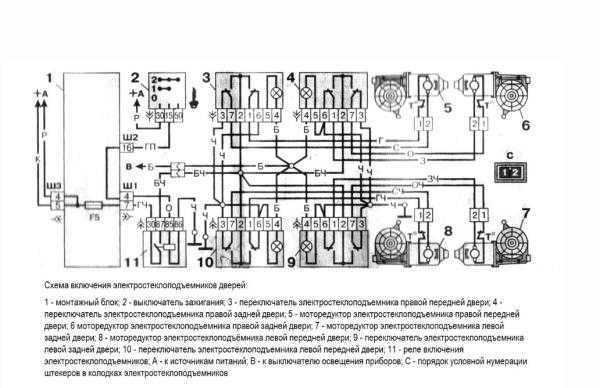

Частенько неисправность бывает не в самом стеклоподъемнике, изучив схему ниже вы поймете, какие провода идут куда, прозвонив их, можно найти истинную причину.

Хотелось бы добавить, ремонт как правило помогает не надолго, если уж случилось, что у вас вышел из строя стеклоподъемник, лучше его заменить, потому что все детали имеют свой износ и долго вряд ли вам еще прослужат, но бывают и исключения.

Типы топливных насосов

Сегодня выпускается два типа топливных насосов для ВАЗ 2110 — механические и электронные.

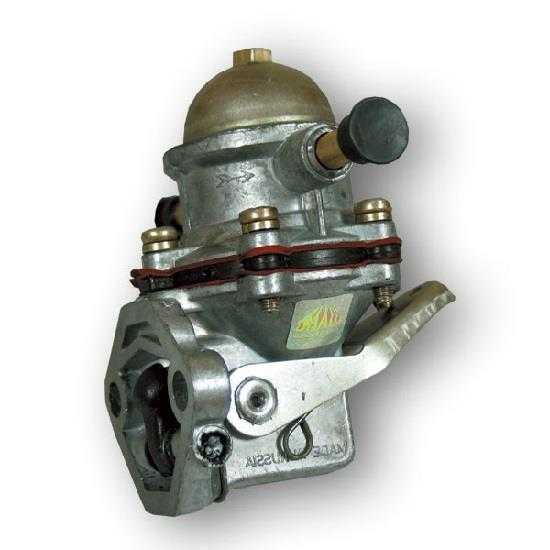

Механические считаются классическим решением, который располагается снаружи топливного бака. Работает он достаточно просто — бензонасос всасывает топливо из емкости, то есть бака. Он вполне может работать при низком давлении, поскольку между насосом и карбюратором расстояние небольшое.

Электронный — это более современный вид насоса, который монтируют внутри самого бака. Обусловлено это повышенной шумностью при его работе, если сравнивать с аналогом

Его работа целиком и полностью зависит от электронной системы, которая принимает во внимание одновременно несколько факторов:
Текущее расположение дросселя;

Содержание выхлопа;

Соотношение воздуха и топлива и пр.

Электронный топливный насос для ВАЗ 2110

Многих интересует, где же находится предохранитель бензонасоса у ВАЗ 2110?

Предохранитель на бензонасос ВАЗ 2110

Электрические насосы для подачи топлива работают под давление, что провоцирует определенный уровень шума. Из-за этого топливный насос монтируют глубоко внутрь бака автомобиля. Топливо при этом занимается охлаждением и глушителем для работы помпы.

Запуск насоса осуществляется за счет электродвигателя. Когда замок зажигания включен, бортовая система отправляет насосу сигнал, после чего тот начинает подачу топлива.

В некоторых ситуациях на насос воздействует электрический заряд. С его помощью моторчик вращается несколько минут, что задает давление внутри топливной системы.

Учтите, если спустя 3 секунды компьютер не предоставит насосу данные о старте работы, тот автоматически выключается. Потому звук от мотор насоса мы слышим первые несколько секунд.

Если нет давления в топливной рампе у ВАЗ 2110, топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет. Это трудоемкий, энергозатратный процесс, который серьезно не оправдан с финансовой точки зрения.

Тематическая статья про замену топливного насоса на ВАЗ 2114;

Потому если на вашем инжекторном ВАЗ 2110 не работает топливный насос, рекомендуем его заменить. Причем установить лучше электронный тип.

Признаки неисправности бензонасоса

Признаки неисправности агрегата:

• на слух определяется металлический вой или усиленный шум при его работе;
• изделие не закачивает топливо или не срабатывают контакты;
• резко снижается мощность силового агрегата.

Первым делом проверяем давление бензонасоса «десятки» в общей топливной системе, подключив манометр к штуцеру. При давлении в изделии больше 3,3 кгс/см2, то становится ясным, что неисправность состоит в дефекте регулятора давлении, который требует замены. При показателях манометра меньше 2,8 кгс/см2 необходимо заменить топливный фильтр бензонасоса, из-за которого случился дефект. Если машина продолжает барахлить, целесообразно демонтировать топливный блок и почистить сетку фильтрации горючего.

В иных случаях проводиться замена бензонасоса ВАЗ 2110 инжектор, т.к. ремонт изделия позитивных результатов не дал. Также при проверке этого электрического устройства требуется протестировать реле бензонасоса, которое подвержено элементарному «залипанию». Нелишним будет проверить предохранитель агрегата, который тоже может перегореть и потребовать замены.

Популярные модификации стоек ВАЗ 2110

Очень часто ВАЗ 2110 может служить людям в качестве рабочей лошадки, выступая не только как средство для передвижения, но и для перевозки, зачастую, нелегких грузов. Но при перегрузке автомобиля ресурса стоковых стоек оказывается недостаточно в связи с задеванием подкрылок колесами. Впрочем, это нельзя считать нерешаемой проблемой.

Если вы хотите увеличить дорожный просвет ВАЗ 2110 в связи с тем что:

• при его загрузке подвеска чрезмерно проседает вплоть до задевания колесами подкрылок;
• необходимо увеличить проходимость авто.

То сделать это вполне возможно при очередной, а также внеплановой замене стоек ВАЗ 2110 либо их модификации целым рядом способов:

• купить модифицированные стойки, специально предназначенные для этой цели;
• купить модифицированные пружины стоек либо амортизаторы;
• установить более толстые резиновые подушки под пружины;

усилить стоковые пружины межвитковыми проставками;

• поставить резину и диски иной модификации (большего диаметра, например, 185/14R13);
• установить специальную проставку для кузова и опоры стойки;
• установка специальных проставок — домиков.

Нормальным клиренсом для авто ВАЗ 2110-2112 считается значение в 160-165 см. Стоит понимать, что поднимать подвеску можно, но, зачастую, величина эта сильно ограничена. Не рекомендуется увеличивать клиренс более чем на пять сантиметров. Кроме того, различные вышеупомянутые методы чреваты определенными проблемами, например:

• проставки — домики требуют обязательной регулировки положение колдуна, управляющего тормозным усилием колодок и настройки кастора (угла наклона) передней колесной базы в продольной проекции, что требует специализированной техники и навыков;
• проставки для опоры стойки могут деформировать корпус либо катализировать окислительные процессы (в случае, соответственно, полиуретановых и алюминиевых). Потому предпочтительны пластиковые проставки;

• межвитковые проставки для пружин увеличивают общую жесткость подвески и, соответственно, уменьшают комфорт вождения;
• замена пружин на более жесткие и установка подушек под них может спровоцировать преждевременный выход из строя амортизатора.

Электрическая схема замка зажигания ВАЗ 2110

Замок зажигания ВАЗ 2110. Распиновка

1. Питание +12 вольт для микровыключателя датчика вставленного ключа;
2. Питание массы (-) во время открывание двери водителя;
3. Источник +12 вольт, ток поступает на стартер (контакт 50);
4. Источник +12 вольт. Осуществляется после включения зажигания (источник для питания дополнительного оборудования часы, видеорегистратор и т.д.) (контакт 15)
5. Источник +12 вольт. При вставленном ключе на 5 контакт БСК
6. Питание +12 вольт, с помощью которого осуществляется подсветка личинки замка зажигания
7. Питание +12 вольт от аккумуляторной батареи (контакт 30);
8. Не задействован.

Как снять, установить замок зажигания ВАЗ 2110. Видео

Что делать если лопнула пружина в замке зажигания

Проблема причиной, которой является сломанная , проявляется во время включения стартера, ключ не возвращается с положения 3 в положение 2.

Чтобы выявить данную неисправность необходимо снять замок зажигания и выполнить его ремонт. Как это сделать смотрите в представленном видео. Самым сложным при демонтаже замка зажигания является откручивание болтов его крепления, так как их конструкция рассчитана на то, чтобы исключить быстрое снятие замка.

Замена

Замена бензонасоса на новый требует тщательного выбора производителя, у каждого насоса своя производительность. Абсолютный лидер в данном направлении фирма BOSCH.

Для замены или снятия для ремонта топливного насоса ВАЗ 2110 нам понадобится: ключ на 17, в зависимости от модификации, торцевая головка на 10, плоскогубцы, плоская отвертка. Снимаем заднее сидение, желательно открутить крышку бензобака, для сброса излишнего давления в системе.  Отсоединяем пластиковую клемму питания насоса.

В зависимости от модификации снимаем шланги подачи и возврата топлива, либо, прижав  пружинную клипсу и потянув за шлангу, отсоединяем от корпуса бензонасоса.  При втором варианте ключом на 17 откручиваем оба штуцера и отсоединяем трубки.

В обоих случаях отсоединять необходимо аккуратно, так как система находится под давлением и при отсоединении произойдет сброс давления с инжектора и утечка небольшого количества топлива.  Если производительность старого бензонасоса маленькая, давления в системе не будет.

Откручиваем 8 гаек со шпилек торцевой головкой на 10 и снимаем фиксирующее кольцо с уплотнителем. Аккуратно вытаскиваем корпус бензонасоса ВАЗ 2110 под небольшим углом, что бы не повредить датчик уровня топлива, ремонт его маловероятен. При помощи отвертки и плоскогубцев снимаем нижнюю часть корпуса бензонасоса и снимаем разъемы и шланги с насоса. Демонтируем насос.

Сборка производится в обратной последовательности.  К слову, к бензонасосу BOSCH в оригинале в комплекте идет сетка. У нового бензонасоса производительность высокая, поэтому после замены при включении зажигания насколько раз, будут посторонние звуки при закачке системы.

Источники

• http://luxvaz.ru/vaz-2110/15-zamena-benzonasosa.html
• http://avtovx.ru/dvigatel/benzonasos-vaz-2110-4/
• http://vazweb.ru/desyatka/pitanie/toplivnyj-nasos.html

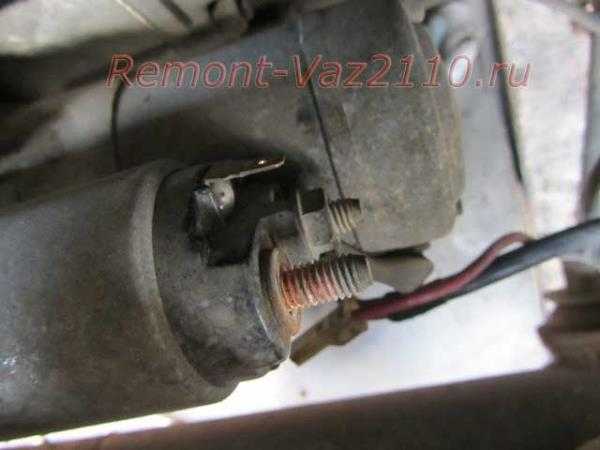

Порядок снятия и установки стартера на моделях ВАЗ 2110, 2111 и 2112

Стоит также отметить, что добраться до стартера удобнее, когда снят корпус воздушного фильтра. После этого сразу можно отсоединить провод от втягивающего реле, а также плюсовой, который прикручен к клемме:

После чего отводим их немного в сторону, чтобы они нам не мешались при дальнейшей работе:

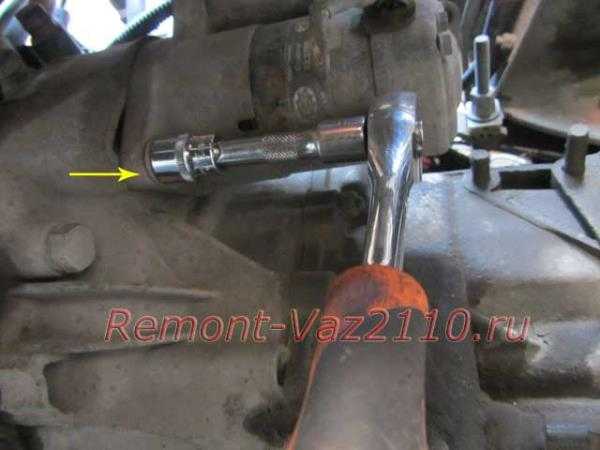

Далее можно приступать к отворачиванию гаек крепления устройства к корпусу коробки передач. Одна находится сверху, и это показано на фото ниже:

А вторая снизу, и наглядно все представлено на картинке:

Теперь можно без проблем вынимать стартер из под капота автомобиля, так как он больше ничем не крепится.

Если данная деталь не подлежит ремонту, что бывает в довольно редких случаях, то производим полностью ее замену. Стоит отдельно сказать о стоимости агрегата. К примеру, цена на ВАЗ 2110-2112 может варьироваться от 2000 до 3000 рублей в зависимости от типа устройства и производителя.

Источники

• http://myautoklass.ru/my-auto/zamena-vtyagivayushhego-rele-startera-na-primere-vaz-2110/
• http://masteravaza.ru/starter-2/zamena-rele-startera-vaz-2110-590
• http://remont-vaz2110.ru/zamena-startera-svoimi-rukami/

Выбор трансмиссионной жидкости

В настоящее время на отечественном рынке представлено огромное количество машинных авто масел, предназначенных для коробок передач. Водитель должен уметь правильно выбрать и знать, как самостоятельно заливать его в коробку.

Перед тем как посетить авто магазин, следует внимательно изучить руководство к автотранспортному средству ВАЗ 2110, в котором производителем даны рекомендации, касающиеся качества жидкости, пригодной для заливки в КПП.

Сегодня, всемирно-известными производителями, представлены отечественным автолюбителям следующие виды авто масла для КПП:

1. Синтетические;
2. Минеральные;
3. Полусинтетические.

По мнению многих экспертов, для автотранспортного средства модификации ВАЗ 2110, как и для других моделей, больше всего подходят именно синтетические масла, с которым авто может эксплуатироваться даже в экстремальных условиях (сколько следует вливать литров в коробку можно узнать из инструкции к машине приложение № 11 об использовании эксплуатационных жидкостей).

Если владелец авто не располагает свободными финансами для приобретения дорогих синтетических средств, он может купить их вполне достойный заменитель — полусинтетическое трансмиссионное масло. Каждый водитель должен помнить, что ни в коем случае нельзя смешивать минеральные и синтетические масла.

Инструкция по установке

В свой автомобиль осуществляется таким образом:

Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора

Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
Крепить активатор нужно на наиболее ровной поверхности

Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.

Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать
Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.

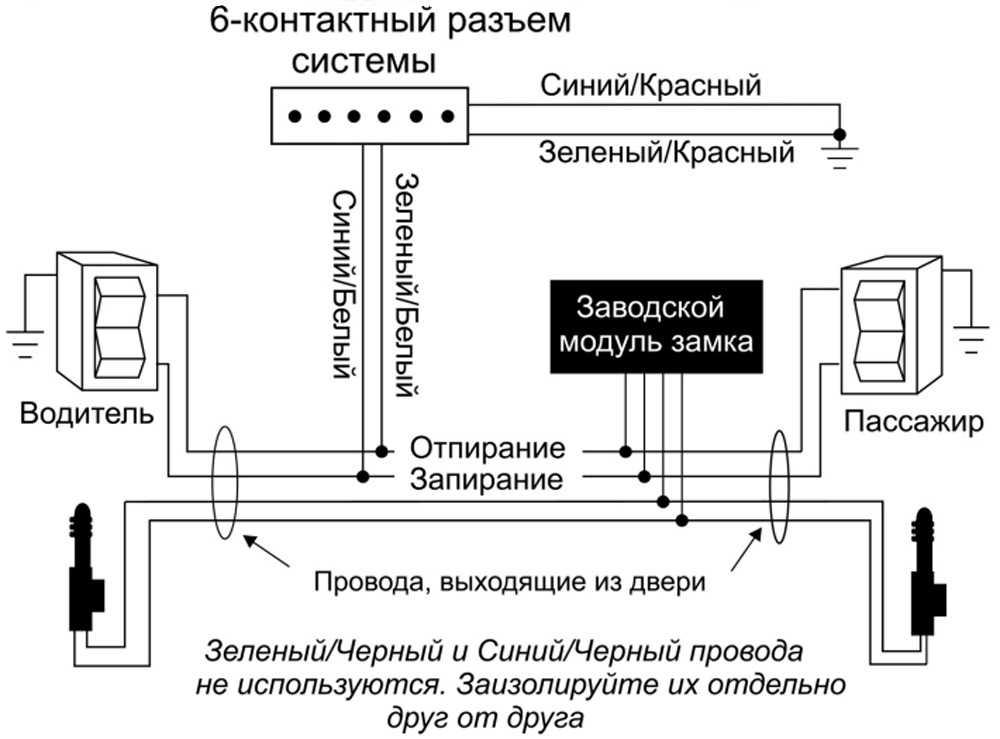

После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ
Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Установка

Теперь меняем дефектный узел на новый и проводим сборочные работы в обратном порядке. Но в случае, если стекло вынимается полностью, необходимо после провести тщательную регулировку его положения, путем смещения болтов в отверстиях креплений.

Также следует учитывать, что при демонтаже могут пострадать держатели, которые еще называются пистонами, поэтому лучше на всякий случай купить комплект новых, во избежание неприятностей.

Устанавливая ручку подъемника, необходимо убедиться, что она посажена достаточно плотно. Если этого не получилось, то стоит обернуть ее изолентой.

Замена замка зажигания на ВАЗ-2112

Замена всего узла займёт от силы час-полтора, а цена нового замка зажигания на ВАЗ-2112 в пределах 1 000 рублей.

Замок зажигания на ВАЗ-2112 весьма капризная вещь! Мы её уже меняли на нашей редакционной машине

Иногда можно сэкономить и поменять только контактную группу. Тогда замена своими руками и покупка отдельно контактной группы обойдётся в триста рублей от силы.

Снятие

Замок зажигания в сборе

О причинах поломки замка и возможных неисправностях можно говорить долго, но если стоит задача снять замок, то это можно сделать за полчаса, если следовать довольно простому алгоритму действий, но для начала стоит прислушаться к простому совету:

Только после этого можно приступать к работе. И ещё — очень не помешает организовать приличное освещение. Работа в районе рулевой колонки всегда связана с теснотой и недостатком света. Потратив несколько минут на организацию хорошего освещения, мы сэкономим кучу времени и нервов во время работы.

Кроме штатного набора ключей и отвёрток в работе пригодится молоток и зубило. Лучше найти два молотка для компенсации ударного усилия, а пока снимаем замок в таком порядке:

1. Для доступа к замку зажигания будет необходимо снять декоративный пластиковый кожух, а делать это удобнее при опущенной до упора рулевой колонке. Рычаг механизма регулировки находится прямо под рулём.

2. Теперь можно снимать кожух, а для этого нужна отвёртка с крестовым шлицом. Выкручиваем все саморезы, аккуратно демонтируем пластиковый кожух.

3. После удаления кожуха открывается доступ к проводке. В первую очередь нужно отключить контактную колодку контактной группы замка зажигания.

4. С целью защиты от угона, сам корпус замка крепится к рулевому валу стальным хомутом. При установке, как правило, болты обламываются, поэтому по-человечески их открутить не получится. Вот для этого нам и понадобится молоток и зубило.
   Замок прикручен не болтами, а шпильками. Скорее всего это сделано в противоугонных целях. И, если Ваш новый замок оснащен именно болтами, то не пугайтесь, современные угонщики просто проворачивают личинку.

5. Теперь придётся попадать острым зубилом прямо по шляпкам болтов, причём наносить удары нужно по направлению против часовой стрелки. Лучше, если в этот момент помощник поддержит второй молоток с противоположной стороны рулевого вала. Таким образом удастся избежать лишних вибраций и лишней ненужной нагрузки на рулевую колонку.

6. После нескольких ударов зубилом болты должны поддаться и начать выкручиваться. Теперь их можно подцепить плоскогубцами, круглогубцами или подобным инструментом.

7. Как только болты выкручены, замок зажигания в сборе можно снимать с рулевой колонки для ремонта, диагностики или полной замены.

Установка нового замка зажигания

Конечно, можно установить и простые болты, но так мы значительно упростим жизнь угонщику, если он позарится на наш автомобиль. Если мы установим правильные одноразовые болты, то просто так открутить замок у него не получится, вспомните, сколько шума мы наделали, пока выбивали болты.

В остальном процесс установки нового замка зажигания на автомобили ВАЗ десятого семейства достаточно прост:

1. Устанавливаем корпус замка с контактной группой в сборе на рулевой вал и прижимаем его планкой. Наживляем болты.
2. Накидным ключом или головкой с воротком закручиваем болты до упора.
3. Перед тем, как отламывать головки, необходимо отрегулировать положение рулевого колеса так, чтобы рулевой вал фиксировался в положении ключа в замке против метки «I». Если этого не происходит, руль вращается свободно и вал не блокируется, необходимо выставить замок таким образом, чтобы защёлка зашла в паз на валу.

4. После окончательного закрепления на валу головки должны отломаться. По крайней мере, этого нужно от них добиться.

5. Ещё раз проверяем работоспособность механизма блокировки, подсоединяем контактную колодку, подключаем минусовую клемму АКБ и проверяем работоспособность замка зажигания в сборе. Если все в порядке, можно устанавливать декоративный кожух.

Виды

Стеклоподъемник – это устройство, служащее для перемещения оконного стекла и для удержания его в нужной точке. На настоящее время ассортимент стеклоподъемников довольно широк, он включают в себя не только множество брендов, но и различие по целевой направленности:

• передних дверей
• задних дверей
• левых дверей
• правых дверей.

Причем конструкция для каждого устройства будет разной. Но в каждом из перечисленных случаев есть общие моменты, каждый стеклоподъемник состоит из:

• желобков, установленных на внутренней стороне дверной рамки, предназначение которых заключается в удержании стекольного полотна в определенной точке
• «рельсов», которые закреплены в дверном корпусе статично и выполняют роль направляющих для движения стекла
• уплотнитель, демпфер, изготовленные из мягкой резины, ограничивающие движение стекольного полотна вверх и вниз.

Привод бывает двух видов:

• Механический —  состоит из простого набора деталей, пары шестерен и рукоятки. Для того, чтобы привести стекольное полотно в движение, нужно прокрутить ручку по часовой стрелке (если нужно поднять стекло) или против часовой стрелки (если нужно опустить его). Физические усилия передаются на приводный валик, вот и весь принцип работы механического устройства.
• Электрический —  более сложный комплекс деталей. Электрический стеклоподъемник состоит из барабана или шестерни привода и электрического моторчика, со встроенным редуктором червячного типа.

По механизму подъема, стеклоподъемники подразделяются на несколько типов. Причем, в автомобилях АвтоВАЗа присутствуют разные варианты конструкций стеклоподъемников.

Так, всем хорошо известная семерка, снабжена реечным типом устройства, к слову на «десятке», тоже устанавливаются реечные стеклоподъёмники.

Этот вариант хорошо тем, что легко ремонтируется, легок в эксплуатации, но серьезным минусом конструкции является ее ненадежность. Кроме того, реечный тип устройства нуждается в смазке.

Более совершенную конструкцию представляет собой тросовый тип, представленный в десятой модели ВАЗа.

Здесь положительным моментом является тот факт, что полностью исключается возможность перекоса стекла. Но, как и реечные, тросовые механизмы также ненадежны.

Хотя цена на них не так высока, и хорошей репутацией пользуются стеклоподъемники из оцинкованного металла, которые стоят около 400 рублей, и устройства «Метпром», стоящие 300 рублей.

Стандартный тросовый стеклоподъемник стоит дешевле, 250 рублей.

Механизмами нового поколения являются рычажные, которые работают за счет шарниров.

Их преимущество заключается в абсолютном отсутствии шума, но такой тип устройств работает только в комплекте с электродвигателем, тогда как первые два могут быть представлены и в механическом варианте.

На десятую модель установлена два вида стеклоподъемников: более простые модификации прошлых лет идут с механикой, а модификации поздних лет выпуска – с электрическими стеклоподъемниками.

Но так как среди автомобилистов чаще встречаются владельцы старой десятки, то далее мы расскажем о том, как самостоятельно заменить механический стеклоподъемник, но прежде разберемся в наиболее распространенных неисправностях стеклоподъемников, характерных для ВАЗ-2110.

К слову сказать, электрический стеклоподъемник меняется точно так же, все пазы и крепления у них схожи и с легкостью подойдут.

1. Что чаще всего происходит в десятке – так это стачивание шестерни подъемника, что и делает устройство нерабочим.
2. Второй причиной является обрыв троса, отчего происходит нарушение всей системы.

Проблемы решаются демонтажом устройства и заменой дефектных деталей, или же полной заменой стеклоподъемника, что будет более правильным и простым вариантом. Теперь за работу.

Возможные проблемы с системой блокировки

Как мы знаем, любая техника рано или поздно выходит из строя. И центральный замок на ВАЗ 2110 не исключение. Есть ряд проблем, которые проявляются в работе этой системы

Многие автолюбители по неосторожности губят охранную систему автомобиля. Водитель не должен подавать длительный или учащенный импульс на запрос открывания или закрывания двери

Схема центрального замка на ВАЗ 2110

Защищает электроцепь центрального замка предохранитель. Именно с него начинают производить поиски неисправности в работе всей схемы. Находится он в салоне машины, за блоком с предохранителями. По схеме стоит на разрыве розового провода (в изоляции). Под ковриком у водителя расположен провод со штекерным разъемом, который накапливает влагу, окисляется. Пропадает питание на активаторе.

Может сломаться модульный блок центрального замка. Следует проверить его работоспособность при помощи подачи напряжения от аккумуляторной батареи на контакт разъема модуля. Шестерни редукторного активатора изготовлены из пластмассы. Такие детали подвергаются износу, и это механическая неисправность.

Но самым слабым местом центрального замка считается соленоид, чаще всего именно он выходит из строя. Управление электромагнитом осуществляется через переключатель. При открывании и закрывании дверей ресурс соленоидов рассчитан примерно на 10 тысяч операций. По истечении этого количества переключений начинаются сбои в работе. Ремонт прост: нужна замена самого соленоида.

Почти подключил сигнализацию,возникла проблема подключения центрального замка.На стандартном блоке ЦЗ ВАЗ-2110 есть свободные 6 и 8 контакты. Управление ли это и какой полярностью он управляется?

не подскажите где он находится?

устанавливал сигналку — искал блок ЦЗ облазил всё, но так и не нашёл.Вышел из положения, найдя провода в жгуте от ЦЗ.Управление — отрицательной полярностью (по крайней мере у меня)

2002-04-29 11:05

Re: не подскажите где он находится?

Блок ЦЗ находится рядом с блоком управления двигателем, чуть повыше, ближе к магнитоле. Рядом также и штатный иммобилайзер.

2002-04-29 12:43

Re: Управление ЦЗ ВАЗ-2110?

По-моему, подключать сигнализацию нужно к коричневому и белому проводам. Какой отвечает за открывание, а какой за закрывание не помню. ЦЗ относится к трехпроводной системе с отрицательной полярностью.

2002-04-29 12:40

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Это интересно: Как проверить подсос воздуха во впускном коллекторе — симптомы
