Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.
Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.
Демонтаж модуля
Выполнить процедуру достаточно просто.
- Отключите минусовой провод от аккумуляторной батареи.
- Снимите пластиковую крышку, которая закрывает двигатель.
- Снимите провода со свечей зажигания.
- Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
- Отключите разъем от модуля зажигания.
- С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.

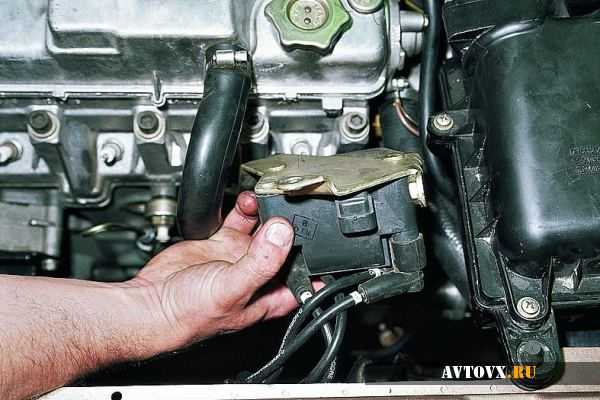

- Аккуратно снимите его, после чего можно приступать к дальнейшей работе.
Теперь переходим непосредственно к работе с модулем:
- Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
- Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
- Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
- Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
- Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
- Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
- Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
- Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
- Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
- Проверьте, работает ли модуль зажигания.
- Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
- По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.
Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда
Но проявите осторожность, действуйте аккуратно и последовательно
Особое внимание уделите процессу пайки
Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.
Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.
Устройство катушки зажигания, принцип ее работы и проверка
Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.
В случае присутствия нормального напряжения и отсутствия искры на свечах требуется измерить сопротивление обмоток. Для этого контакты измерительного прибора прикладываются к двум боковым выводам. Для первичной обмотки показатель сопротивления должен составлять 3-4 Ом. Сопротивление вторичной обмотки — в пределах 7-9 Ом.
Компоненты системы зажигания автомобиля
На автомобиле используется катушка зажигания типа Б117-А, которая имеет разомкнутый магнитопровод и является маслонаполненной и герметизированной системой. Зажигание ВАЗ 2106 контактное, однако стоит отметить, что иногда встречается и бесконтактный вариант исполнения. Контактная система считается более простой в своем устройстве.
Прерыватель трамблера состоит из кулачка, имеющего четыре выступа, и стойки, на которой расположены контакты, размыкаемые при вращении. На верхнем конце втулки кулачка припаивается опорная планка регулятора опережения с грузами. Сбоку к трамблеру крепится вакуумный регулятор. В конструкции распределителя предусмотрена установка помехоподавительного резистора.
Устройство катушки зажигания
Известно, что на 8-ми клапанных двигателях применялся модуль зажигания (ремонт модуля, диагностика) с двумя каналами и катушками, которые способны передавать искру сразу на пару свечей. Однако на 16-ти клапанный двигатель катушки стали индивидуальные для каждой свечи зажигания.
Цены и артикулы
Катушка зажигания от российского производителя СОАТЭ для ВАЗ-2112 имеет артикул 2112-3705010-12 и стоит в магазинах в пределах 1 000 рублей. Аналоги от «Bosch» может стоить в два раза больше, однако и качества этих деталей значительно выше. В любом случае выбор всегда остаётся только за вами.
Катушка зажигания от Bosch.
