Ремонт и замена замка зажигания на ваз (lada) 21099

Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание! Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Когда нужно менять замок зажигания и контактную группу? Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание! Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов »)

Что собой представляет

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

Как и говорилось, замок зажигания — это очень важный элемент автомобиля Ваз 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

Замки зажигания встречаются разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле — четыре положения и длинный ключ.

Ниже представлена типичная схема замка зажигания на «девятке».

Характерные неисправности

Замок относится к системе зажигания автомобиля. Отметим сразу, что если наблюдаются проблемы, то устранить их можно своими руками, ведь, как правило, на «девятке» установлена устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как удостовериться в неисправности

Ниже приводится совет, как удостовериться, что замок зажигания действительно не работает:

• Вставляем ключ зажигания и поворачиваем его в определенное положение. Обязательно должно произойти при этом замыкание в цепи. Смотрим по схеме: если положение «1» ключа, работает ли наружное освещение или контрольные приборы;
• Рекомендуется проверить на всех положениях замка. Если наблюдаются отклонения от нормы, налицо неполадки с замком;
• Можно проверить функциональность замка зажигания и следующим способом: покрутить руль, который не должен блокироваться. Сработать же блокировка на работоспособном руле должна только при вторичном повороте ключа из положения «1» в положение «2»;

Достоверно проверить, работает ли замок, можно так: берем обыкновенную переносную лампу и подключаем ее одним концом к массе, другим — к замку. Включаем зажигания — если лампочка горит нормально, то замок в порядке. В случае, если лампочка горит слабо или вовсе не горит — замок неисправен.

Распространенные неисправности

Среди них на первом месте следующие:

Замок заклинивает. Это даже наблюдается в «девятках», когда поставлен замок новый. Причина — заводской брак или то, что приведено ниже.

Примечание. Заклинивать замок может и по причине проблем взаимодействия со стартером. В этом случае надо ввести внутрь замка немного силиконовой смазки и делать это каждый раз, как только замок заклинит.

• Замок может износиться со временем и это станет причиной его плохой работы;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также любом неаккуратном обращении.

Как заменить замок зажигания на ВАЗ 21099

Замок зажигания, несмотря на свои размеры и незаметное расположение — играет большую роль в «жизнедеятельности» автомобиля. Выход из строя этого небольшого по размерам узла может парализовать работу вашего автомобиля. Сегодня мы рассмотрим как самостоятельно заменить замок зажигания на ВАЗ 21099.

Изначально главной задачей замка зажигания была — защита ВАЗ 21099 от угона. Но как показала практика, для того чтобы завести авто не обязательно иметь ключ, проще говоря, защита из замка зажигания вышла — «так себе». Продвинутые автоугонщики способны за считанные секунды взломать защиту самых навороченных противоугонных систем, а замок зажигания ВАЗ 21099 или другой отечественный аналог — развлечение для начинающих.

По большому счету, замок зажигания — обыкновенный прерыватель, который замыкает или размыкает определенные группы контактов. Неисправность замка зажигания — увеличит и без того большую вероятность угона вашего авто, кроме того создаст вам самим большие неприятности и, как правило, в самый неподходящий для этого момент.

Автомобиль может не заводиться по причине плохого контакта. Это несложно проверить, достаточно иметь омметр и несколько минут времени.

1. Отключите «минус» клемму аккумулятора.

2. Снимите нижний кожух на рулевой колонке.

3. Отсоедините контакты и проверьте сопротивление омметром. Исправные контакты должны иметь нулевое сопротивление, в противном случае необходима замена контактной группы или всего замка зажигания в целом.

Отметим, что на нашем сайте уже есть публикация про заена замка зажигания на ВАЗ 2101 своими руками.

Замена личинки замка на ВАЗ 21099

Необходимость производить полную замену замка зажигания ВАЗ 21099 может возникнуть лишь в случае вышеописанных проблем, если же причиной неисправности является какая-то из его деталей, то имеет смысл произвести частичный ремонт замка зажигания. К примеру, нередки случаи когда ключ зажигания начинает плохо проворачиваться в замочной скважине, устранить неисправность можно путем замены личинки замка зажигания. Для того чтобы выполнить такой ремонт, достаточно обладать минимальным набором инструментов и знаний. Из инструмента потребуется лишь отвертка и молоток.

Перед началом работы нужно обесточить замок зажигания ВАЗ 21099, для этого как всегда снимаем минусовую клемму с АКБ. Далее нужно снять кожух рулевой колонки. После, с целью облегчения процедуры замены личинки извлеките замок зажигания. Произведите замену неисправной личинки замка рабочей и соберите все в обратной последовательности. Установите замок зажигания на место.

Замена контактной группы замка зажигания ВАЗ 21099

С финансовой точки зрения замена контактной группы — наименее затратная. Все в принципе, как и предыдущем случае с личинкой замка, придется снимать замок и кожух. Во избежание неприятностей связанных с перепутыванием контактов, рекомендую пронумеровать или как-нибудь обозначить провода куда какой был подключен, это позволит сэкономить время и нервы. Некоторые модели замков имеют стопорное кольцо в контактной группе, чтобы его снять потребуется шило. По завершению работы не забудьте установить стопорное кольцо обратно.

Если же у вас все намного сложнее и замена личинки или контактной группы ни к чему не привела, вам не избежать замены замка зажигания, как это сделать.

Замена замка зажигания ВАЗ 21099 своими руками

1. Для данной работы нужно использовать специальные болты с отрывными головками, не рекомендую использовать вместо них — двадцатимиллиметровые М6, поскольку в таком случае снять ваш замок зажигания будет проще не только вам, но и угонщикам.

2. Используя зубило, нужно открутить или сбить болты.

3. Перед заменой замка поверните ключ в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, могла войти в корпус замка.

4. Теперь, когда ничего не мешает, можете начинать установку нового замка зажигания.

5. Установите его на рулевой колонке, закрепите скобой, затем затяните конструкцию новыми крепежными болтами.

6. После установки не забудьте убедиться в правильности работы блокировочного механизма рулевого вала, если механизм не срабатывает, после полного оборота руля — нужно отрегулировать положение замка зажигания на рулевой колонке.

7. По завершению регулировки положения и проверки работоспособности механизма блокировки, затяните болты до полного отрыва головок, для этого используйте накидной ключ на «10″.

Запустите двигатель, убедитесь в правильности работы и отсутствии проблем с запуском. Если все хорошо, значит замена замка зажигания на ВАЗ 21099 своими руками успешно завершена. Напомним, что в предыдущей статье мы рассматривали установку газовых упор капота на ВАЗ 21099.

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099

Распиновка замка зажигания ВАЗ-2109 с разгрузочнвм реле:

1. приходит +12В вположении I, II, III (стоянка)
2. приходит +12В вположении I, II, III (стоянка)
3. приходит +12В вположении III (стоянка)
4. положение I,уходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. положение I, уходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

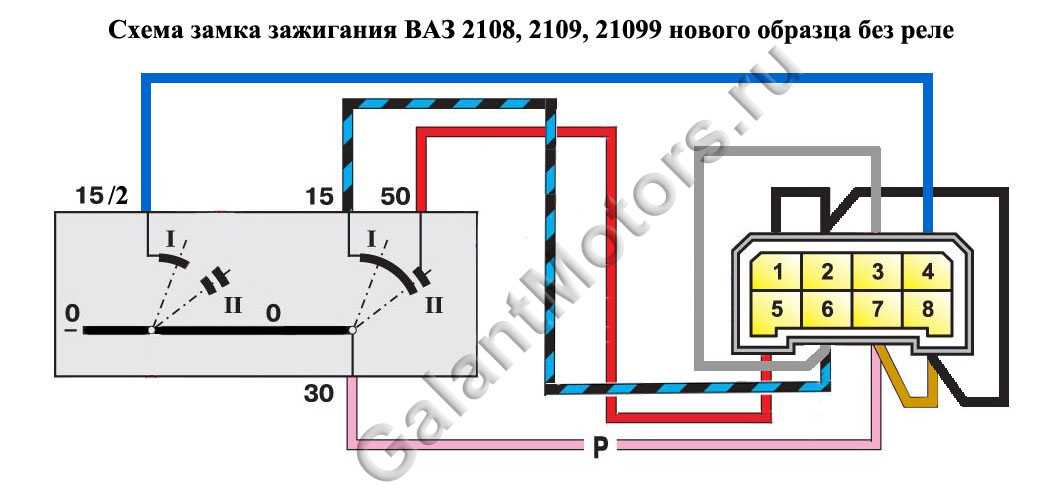

Схема подключения замка зажигания на ВАЗ-2108, 2109 и 21099 нового образца, без реле.

Распиновка замка зажигания ВАЗ-2109 нового образца:

1. приходит +12В постоянно
2. приходит +12В постоянно
3. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
4. приходит +12В после включения зажигания (контакт 15/2), пропадает при старте (II);
5. положение I, уходит +12В на стартер (контакт 50);
6. приходит +12В после включения зажигания (контакт 15), при старте II не пропадает;
7. приходит +12В от АКБ (контакт 30);
8. приходит +12В постоянно.

Фото 1, распиновка замка зажигания ВАЗ 2109 нового образца

Фото 2, распиновка замка зажигания ВАЗ 2109 нового образца

Устройство и принцип действия замочного узла

На автомобиле ВАЗ 2109 могут устанавливаться 2 штатные модификации замка. Старая имеет каталожный номер 21080-3704005-60. Отличается четырьмя положениями ключа (длинного), а также содержит реле зажигания. Новый узел с номером по каталогу 21080-3704005-30 имеет всего три положения ключа, реле в нем отсутствует.

Для подключения всех проводов на замок автомашины ВАЗ 2109, используется контактная группа. Каждому из положений ключа отвечает своя сбивка, а значит, группы потребителей.

Замкнутыми являются контакты «30» и «30/1». Все зависимые цепи питания являются отключенными.

В этой позиции производится подача напряжения на элементы системы управления зажиганием. Для этого замыкаются белый с коричневым проводом, а розовый — черным и голубым. При этом формируется несколько групп контактов. К примеру, «30 INT» включает цепь питания наружного, в том числе дальнего, освещения, подсветку приборной панели. Контакты «30/1» и «15/1» дают напряжение на лампы указателей поворотов, реверсного хода, элементы системы зажигания и т. д. Пара «30/1», «15/2» питает фары ближнего/дальнего освещения, противотуманки, омыватель, вентиляторы.

Включенное на предыдущем этапе реле зажигания продолжает работать. Основной является пара контактов «30», «50», которая дает напряжения для работы стартера. Параллельно ей должны формироваться цепи от контактных соединений «30/1», «15/1», а также «30/1», «15/2». Потребители, которые при этом подключаются, аналогичны описанным для положения «I». Розовый провод в контактной паре вместе с черным замыкается на красный (вместо голубого).

Используется для подачи напряжения на компоненты системы стояночного («30/1 Р») и габаритного освещения/подсветки приборной панели («30 INT»). Черный провод формирует замкнутую цепь вместе с коричневым и розовым.

Замок, его схема выполняют две функции: электрическую и механическую. Суть первой заключается в замыкании определенных групп контактов, исходя из позиции ключа. С точки зрения механики, при выключенном зажигании блокируется рулевое колесо, делая невозможным его вращение. То есть, вторая функция является защитной.
