Замена замков lada 2108 (ваз 2108)

Замена замка багажника

В специализированном магазине эта деталь продается в комплекте с личинками. Однако, здесь требуется определенная предусмотрительность. Ключ из личинки вытаскивать нельзя, ведь механизм может развалиться и собрать его заново, скорее всего, так просто не удастся.

Для того, чтобы получить доступ к замку багажника, сперва нужно снять панельку, которая закреплена пластиковыми клепками (ежиками). Если поддеть эти приспособления под шляпу, они легко вытаскиваются. Зачастую ежики разламываются, поэтому лучше всего при покупке замка приобрести их тоже. Снимать нужно все клепки, чтобы легко и удобно снять панель. После завершения замены, клепки можно вставить, надавив на них пальцем.

После того как панелька снята, нужно открутить гайки на старом замке, а затем снять сам замок. После этого на свободное место вставляется новый, и закручиваются гайки. Остается поставить на место панельку и вставить ежики.

Настройка фиксатора

Если нижняя часть замка багажного отсека и фиксатор не меняется, то никакие настройки не нужны. В противном случае, при замене, новый фиксатор должен быть настроен для удобства открытия/закрытия багажника.

Для настройки следует ослабить два болты спереди, а потом закрыть багажный отсек. Фиксатор в результате должен сам настроиться. После этого нужно открыть багажник и затянуть болты.

Случается, что после настройки фиксатор выбирает кривое положение. В таком случае придется проверить, хорошо ли закрывается багажник. Если все идет гладко, ничего трогать не надо. В противном случае нужно самостоятельно найти самое лучшее место для фиксатора, перемещая его.

1 Устранение неисправностей в замке багажника «девятки»

Так уж сложилось, что некачественные замки сопровождают почти всех представителей модельного ряда ВАЗ. При этом четко вырисовывается закономерность: чем новее модель Лады, тем проще заменить блокиратор в ее багажнике и капоте. Так, установка замков на Ладе Гранте не требует никаких особых навыков, и отнимает максимум 20 минут времени. Этого нельзя сказать о работе по замене замков в багажнике и капоте ВАЗ-2109. Блокираторы “девятки” представляют собой более сложные конструкции, из-за чего с ними придется немного повозиться.

Но, как говорится, начнем по порядку. Первое, о чем стоит знать владельцам ВАЗ-2109, это постоянная необходимость регулировки фиксатора замка багажника. Известно много случаев, когда владелец гнал машину на автосервис с острой необходимостью замены блокиратора крышки. Потом оказывалось, что замок исправен, просто его фиксатор немного сместился. Поэтому, чтобы не повторять судьбу тех бедолаг, изучим алгоритм самостоятельной регулировки фиксатора.

Ремонт замка багажника “девятки” подразумевает снятие обшивки. Для этого отверткой поддеваем 10 крепежных пистонов и извлекаем их. Снимаем обшивку и приступаем к работе с блокиратором. Вначале с помощью воротка с накидной головкой или гаечного ключа откручиваем 2 гайки, фиксирующие замок на крышке багажника. Делать это необходимо крайне аккуратно, так как сразу же за крепежами находятся 2 “минусовые” клеммы. Их мы тоже отсоединяем, после чего вытаскиваем замок из отверстия в крышке багажника.

Далее работаем непосредственно с фиксатором. Чтобы демонтировать его, снимаем 2 крепежных болта. После этого определяем оптимальное положение детали и прикручиваем фиксатор на место. Если же проблема кроется не в фиксаторе, а в самом замке, то продолжаем работать дальше.

Снимаем регулировочные шайбы и вытаскиваем весь замок. Далее производим установку нового блокиратора. Для этого прикладываем его на место сломанной детали, прикручиваем крепежные гайки. Все остальные детали собираем в обратном порядке. На финишном этапе замены замка прикручиваем обшивку крышки багажника.

Замок задней двери

Перед тем, должна быть проведена замена замка на задней двери ВАЗ 2109, следует первым делом снять обшивку с двери.

Снятие обшивки

1. Откручиваем болты старого устройства.
2. Вкручиваем шпильку на место болта, чтобы внутренняя сторона не проваливалась внутрь двери.
3. Снимаем старый замок и ставим на его место бесшумный.
4. Закручивать болты нужно с наибольшим усилием, а доворачивать ударной отверткой.

Также можно установить бесшумные болты и пальцы фиксатора.

После установки бесшумного устройства, его потребуется отрегулировать. Процедура регулировки такая же, как описанная выше. Здесь также нужно затягивать или ослаблять винты в зависимости от хода механизма.

Стараясь не повредить регулировку фиксатора, придется под него поставить прокладку из шлифованной водостойкой шкурки. С помощью таких прокладок можно проводить регулировку расстояния между стойкой и фиксатором. Делается такая процедура для того, чтобы предотвратить касание пальца фиксатора о крышку наружного замка.

Ремонт или демонтаж замков дверей салона

При замене замка задней двери ВАЗ 2109, важно соблюдать алгоритм действий:

Чтобы снять ручку, отверткой откручиваются два болта: сверху и снизу.
Снимается накладка, заглушка и обшивка. Облицовочный материал крепится специальными защелками

Их демонтаж важно проводить аккуратно, чтобы пластмассовые элементы не поломались.
Проводится выемка панели, съем наружных креплений ключом на 8.
Получен доступ к тяге. Ее свободно откручивают с помощью отвертки.
Снимается ручка вместе с тягами, демонтируется наконечник.
Открывается сердцевина цилиндрового устройства.
Чтобы поменять личинку, важно снять возвратную пружину.
После установки новой сердцевины, на место возвращаемся пружина

Устанавливается штифт на наконечник поворотной тяги.
Проверяется смазка элементов, работоспособность механизма.
Сборка выполняется в обратном алгоритме.

Иногда требуется замена проводов, которые подключены  замку. Если обнаружен небольшой надлом, то электропроводка частично меняется.

Замок зажигания Ваз 2109

Замок зажигания Ваз 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Замок зажигания Ваз 2109 схема проводов

Ваз 2109 замок зажигания схема соединений и коммутации выключателя зажигания 1 – реле зажигания, 2 – штекерный разъем выключателя зажигания, 3 – выключатель зажигания Ваз 2109.

Устройство замка зажигания Ваз 2109

Устройство снятие и установка замка зажигания, а так же схема подключения контактной группы замка зажигания Ваз 2109 не зависит от типа панели приборов, что высокая, что низкая, замки зажигания одинаковые.

1. Когда требуется замена
2. Методы поиска неисправностей
3. Подготовка
4. Демонтаж неисправного замка
5. Установка нового устройства
6. Тестирование блокировки руля

Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров.
Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

Ремонт Ваз 2108 2109 21099

Четверг, Август 13th, 2015

Замок зажигания Ваз 2108 2109 21099 бывает старого и нового образцов: -Старый имеет четыре положения, реле и длинный ключ, -Новый без реле и с коротким ключом на три положения. Функций у замка зажигания две: -Электрическая: замыкание контактов в зависимости от положения ключа. -Механическая: блокировка рулевого колеса без ключа. То есть без ключа нельзя будет крутить руль, даже если минуя электрическую часть замка заведете машину. Чтобы вращать руль нужно будет разобрать замок и снять механическую блокировку.Неисправностей по электрической части у замка зажигания Ваз 2108 2109 21099 всего две (как впрочем и у всей электрики): 1) Отсутствие контакта в определенном положении ключа. При этом машина может не заводится. либо не будут работать отдельные потребители. 2) Присутствие контакта там где не нужно. В таком случае замок начинает плавится, дымить и издавать характерный запах.Замена замка зажигания Ваз 2108 2109 21099: 1) Снимаем кожух рулевого колеса. Для этого откручиваем шурупы крепящие верхнюю и нижнюю его часть между собой. Убрав защиту, сразу получаем доступ к замку зажигания и подрулевым переключателям.

Кожух рулевого колеса Ваз 2109

2) Откручиваем пластмассовую облицовку замка зажигания отверткой. Снимаем ее.

Замок зажигания Ваз 2109

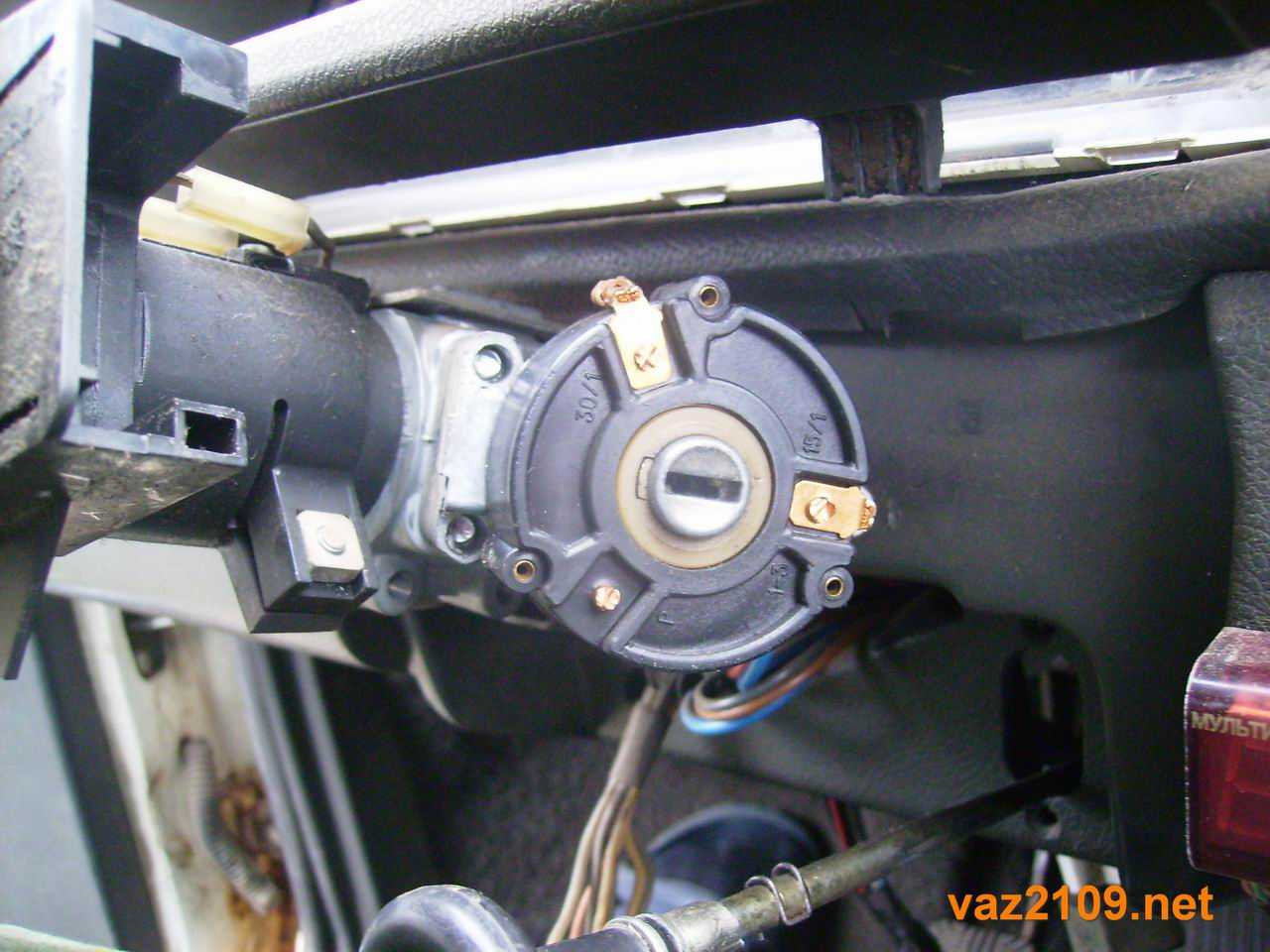

3) Снимаем контактную группу замка зажигания.

Контактная группа замка зажигания Ваз 2109

Она подсоединяется к остальной проводку с помощью штекера. Если замена производится на замок зажигания нового образца, то необходимо будет немного переделывать проводку.

Контактная группа замка зажигания Ваз 2109

Просто так подключить не получится, так как схемы расключения у них разные. 4)Затем откручиваем механическую часть замка, крепящуюся к рулевому колесу.

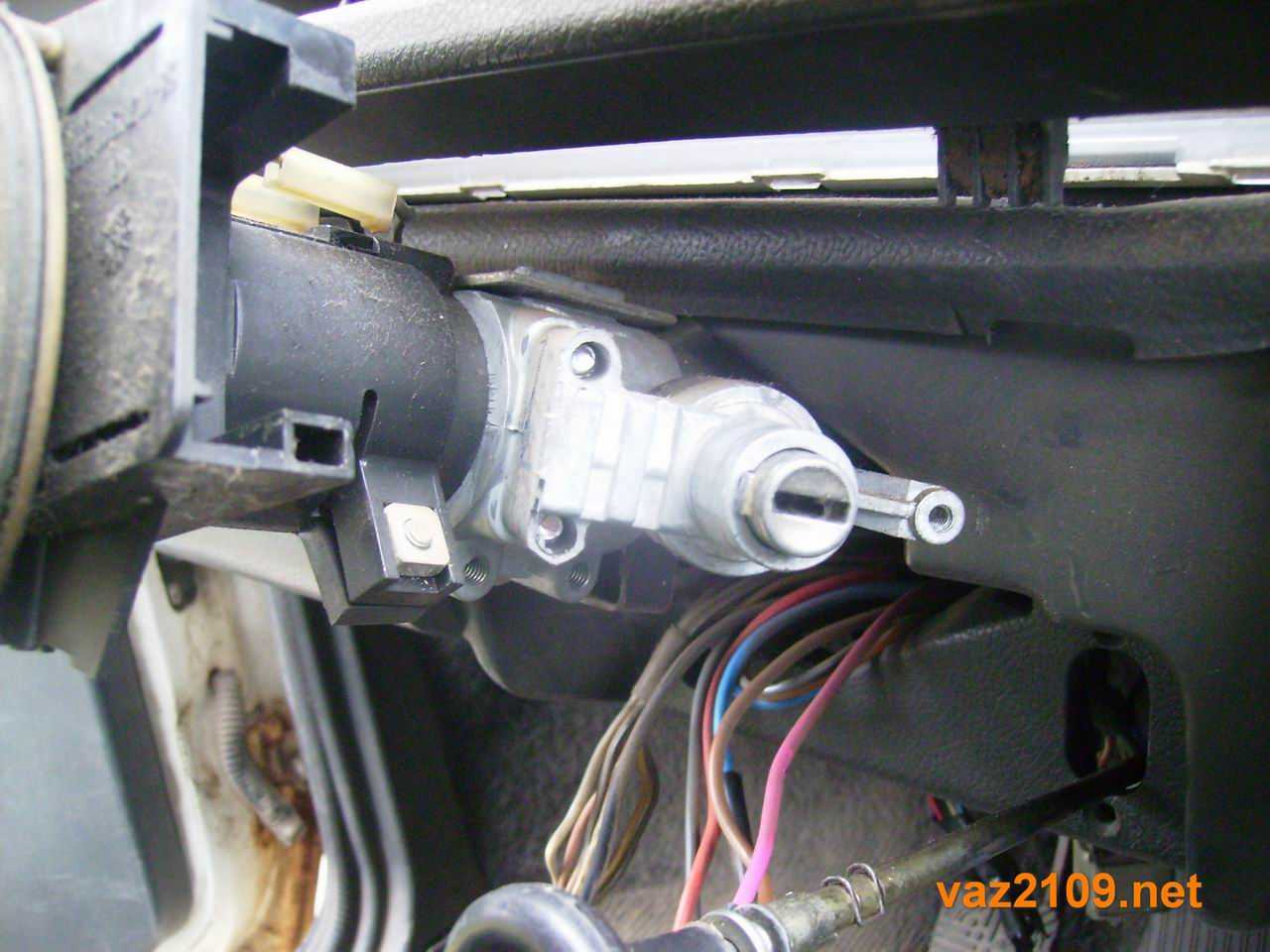

Замок зажигания без контактной группы

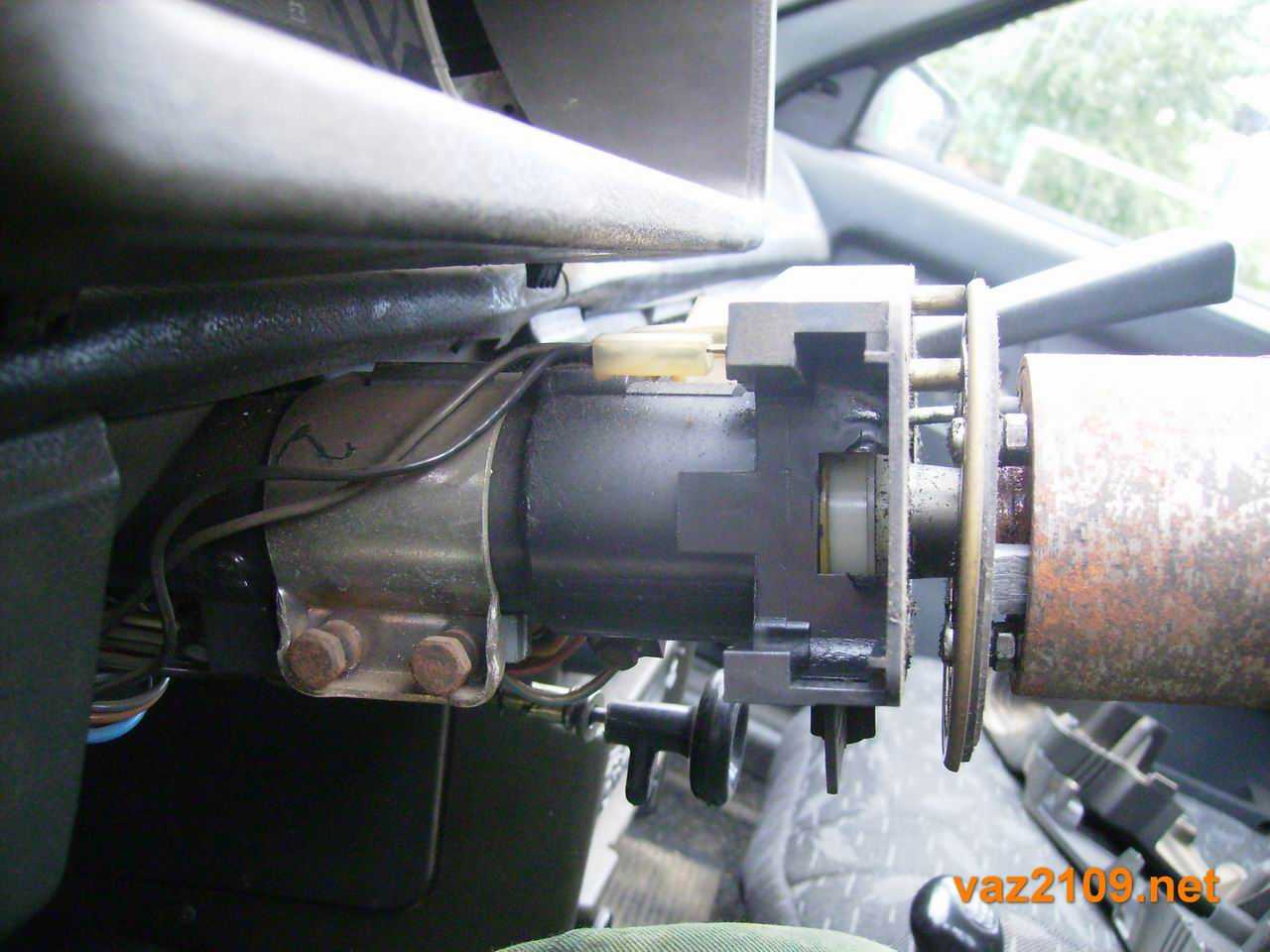

Откручиваем механическую часть замка

Новый замок устанавливаем в обратном порядке. Отдельно продается контактная группа замка зажигания, которую можно заменить не трогая весь замок.Проверка правильности работы замка зажигания Ваз 2108 2109 21099: Чтобы проверить исправен ли замок в случае подозрений, нужна схема. указывающая какие контакты замыкаются между собой при различных положения ключа в замке зажигания.

Схема для нового образца замка зажигания

Схема для старого образца замка зажигания

Схема приведена ниже: Пояснения к схеме(по цветам проводов контактной группы): Красный — на стартер, Розовый — +12В, Коричневый — +12В для включения реле зажигания, Белый — включение реле зажигания, Черный, голубой — прочие потребители. Положение ключа «0»: Ни один провод в контактной группе не должен звониться с другими. Все провода разомкнуты друг от друга. Положение ключа «1»: В данном положении включается реле зажигания и по голубому с черным проводу запитывается система зажигания Ваз 2108 2109 21099. Белый замкнут с коричневым, розовый с голубым и черным. Положение ключа «2»: В данном положении опять таки реле зажигания остается включенным, подается +12В на реле включения стартера. Белый замкнут с коричневым, розовый с красным и черным. Положение ключа «3»: В данном положении замыкаются цепи, обеспечивающие подсветку авто, габариты, сигнализацию дальним светом фар. Коричневый замкнут с черным, розывый с черным. Типичный пример неисправности контактной группы: автомобиль не заводится. Крутишь стартер, нет искры. Начинаешь грешить на коммутатор, датчик Холла, катушку. Но потом оказывается, что все исправно, просто система зажигания не запитана. То есть с замка зажигания Ваз 2108 2109 21099 не поступает питание на систему зажигания.

2 Замена замка капота ВАЗ-2109 своими руками

Замена неисправного замка багажника на “девятке”, безусловно, нужна. Ведь сломанный блокиратор не защитит ваши личные вещи от кражи. Однако намного хуже, если из строя вышел замок в крышке капота вашего авто. В таких случаях под угрозой угона окажется целое авто. Поэтому каждый, кто обнаружил малейшие неполадки в блокираторе капота, должен немедленно действовать.

Специалисты советуют менять элементы замка капота в таких случаях:

1. При наличии проблем с рукоятками крышки капота. Если вы обнаружили деформацию этих деталей, стоит приступить к их замене, не дожидаясь того момента, когда крышку будет невозможно открыть;
2. Оборвался трос привода замка. В таком случае крышку капота открыть уже невозможно;
3. Произошла деформация пружины или фиксатора капота. Понять, что случилась поломка несложно – крышка капота открывается самопроизвольно.

Конструкция замка капота ВАЗ-2109 состоит из двух рукояток открывания крышки, пружины, фиксатора капота, приводного и страховочного тросов. Наиболее часто водители ВАЗ-2109вынуждены менять пружину замка. Чтобы выполнить установку новой детали, сперва необходимо отсоединить от нее приводной трос. Далее просовываем отвертку под пружину и аккуратно вытягиваем ее. После этого берем новую деталь, вставляем на место и собираем все элементы замка в обратном порядке.

Еще одна деталь, неисправность которой вызывает беспокойство – это приводной трос блокиратора капота. Для замены детали выводим ее из крепежного замка. Затем переходим в салон автомобиля и откручиваем болт, фиксирующий рукоятку. Снимаем рукоятку и с помощью плоскогубцев выпрямляем конец троса. Затем сдвигаем металлическую втулку вверх и снимаем петлю троса с рукоятки. Далее выводим приводной трос в подкапотное пространство машины. На финишном этапе вставляем новый трос и собираем все в обратном порядке.

Если есть необходимость установки нового страховочного троса, то действуем по следующему алгоритму. Сначала поддеваем стопорную шайбу отверткой. Далее с помощью плоскогубцев извлекаем ее из страховочного троса. Затем вытягиваем ось и снимаем пружину. Монтаж нового троса выполняем в обратном порядке.

Как видим, произвести ремонт замка капота не так уж и сложно. А необходимые инструменты есть у каждого из нас.

Инструкция по снятию дверей на ВАЗ 2109

Вставляем отвертку между розеткой и облицовкой ручки стеклоподъемника. Отжав розетку отверткой, сдвигаем облицовку так, чтобы выступ вышел из зацепления с розеткой.
Снимаем облицовку ручки стеклоподъемника.
Снимаем ручку стеклоподъемника.
Снимаем розетку ручки стеклоподъемника.
С помощью тонкой отвертки вынимаем две заглушки из ручки подлокотника.
Отворачиваем два винта крепления и снимаем ручку подлокотника.
Отвинчиваем два винта крепления кармана двери.
Выкручиваем кнопку блокировки замка двери.
Отжимаем плоской отверткой и выводим из зацепления защелку розетки внутренней ручки замка двери.
Оттягиваем на себя ручку, снимаем розетку.
С помощью отвертки отжимаем обивку так, чтобы пистоны крепления вышли из отверстий в двери.
Снимаем обивку двери ВАЗ 2109.
Отвинчиваем два болта крепления кронштейна ограничителя двери к передней стойке

Если винты не отворачиваются, осторожно высверлите их головки сначала сверлом диаметром 6 мм на глубину 6 мм, затем сверлом диаметром 8 мм на глубину головки винта (4,5 мм).

Отворачиваем болты крепления верхней и нижней петель двери к передней стойке кузова и снимаем дверь.
Устанавливаем дверь в порядке, обратном снятию

Перед окончательной затяжкой болтов крепления петель к передней стойке кузова, закройте дверь и откорректируйте положение двери так, чтобы зазоры в проемах по всему периметру были одинаковы. Затем аккуратно откройте дверь и окончательно затяните болты крепления петель.

Для выполнения данной процедуры понадобится такой инструмент:

• ключ с головкой на 8,10 и 13 мм;
• удлинитель и трещотка;
• отвертка плоская и крестообразная.

1

Снимаем облицовку ручки стеклоподъемника.

2

Снимаем ручку стеклоподъемника.

3

С помощью плоской отверткой выводим из зацепления защелку розетки внутренней ручки замка двери.

4

Отворачиваем два винта крепления и снимаем ручку подлокотника.

5

Откручиваем кнопку блокировки замка двери. Затем отверткой отвинчиваем 5 винтов крепления обивки дверей.

6

Отжимаем обивку так, чтобы пистоны крепления вышли из отверстий в двери.

7

Головкой «на 10» отворачиваем два болта его крепления к кузову и отсоединяем ограничитель открывания двери.

8

Головкой «на 13» отворачиваем два болта крепления петель двери к кузову, сначала нижний…

9

… затем верхний.

10

Снимаем дверь.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице
.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Тестирование блокировки руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель.
Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

Добро пожаловать!
Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.

Примечание!
Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки, а так же пригодится сверло, небольшой молоток, пассатижи и обязательно нужно будет запастись зубилом!

Замена замка зажигания
Проверка контактов колодки проводов
Замена контактной группы
Важно!
Дополнительный видео материал

Когда нужно менять замок зажигания и контактную группу?
Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте. Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.

Примечание!
Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)

3 Советы по выбору качественного замка

Многие владельцы ВАЗ-2109 уверены, что для их машин подойдут замки от любых автомобилей. Такое мнение не соответствует действительности.

Для установки на “девятку” специалисты советуют покупать замки от Лада Калина. Блокираторы от этой модели отечественного производителя просты в установке и при интенсивном использовании способны прослужить 2–3 года. Помимо этого, для “девятки” отлично подойдут блокираторы от модели ВАЗ-21099. Эти замки имеют такие достоинства, как небольшая цена и продолжительный срок использования (около 4–5 лет).

Опытные автомеханики ни в коем случае не советуют экспериментировать и приобретать для ВАЗ-2109 замки от иномарок. Купив такие блокираторы, вы не добьетесь желаемого результата, а только зря потратите свое время и деньги.
