Настройка подшипника ступицы Шнивы и регулировка
Потребуется индикатор типа «часы». При установке, его ножка должна упираться в гайку регулировки. Изготовленный рычаг из шпильки плавно поворачивает механизм вокруг своей оси. Если зазор больше 0,15 миллиметров – гайка требует замены.
Замена замка зажигания на авто ВАЗ
Вышеприведённая схема замка зажигания ваз 2107 позволит проще в замене. Она выполняется по следующему плану:
· Отключается АКБ;
· Демонтируется пластиковый кожух;
· Снимаются винты крепления кронштейна;
· Ключ ставится в положение «0»;
· Шило или игла устанавливается в паз и отщелкивается фиксатор.
Схема замка зажигания ваз 2107 может несколько отличаться, если ранее были установлены неоригинальные комплектующие.
Порядок действий по замене замка
- Ослабьте болт крепления и скиньте минусовую клемму. Болт крепящий клемму под ключ на десять.
- Снизу открутите четыре винта крепежа кожухов рулевой колонки.
После откручивания винтов демонтируйте верхний и нижний кожух.
Снимите уплотнительную резинку, которая одевается на корпус замка.
Отключите провода от группы контактов.
Отверните два винта крепления замка под крестовую отвертку.
Маленькой плоской отверткой или шилом отожмите стопор замка и вместе
с тем вытягивайте его на себя из посадочного места.
- Вставьте новый выключатель зажигания в посадочное место и
задвиньте его до щелчка. - Закрутите два крепящих винта под крестовую отвертку.
- Подсоедините провода к группе контактов. Если не помните, куда
какой провод, воспользуйтесь схемой которая представлена в начале статьи. - Подсоедините клемму и проверьте работоспособность замка.
- Установите уплотнительную резинку и под рулевые кожухи.
Особенности устройства
Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.
- Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
- В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
- ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
- У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
- Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
- Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
- Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.
Причины замены
Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.
При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

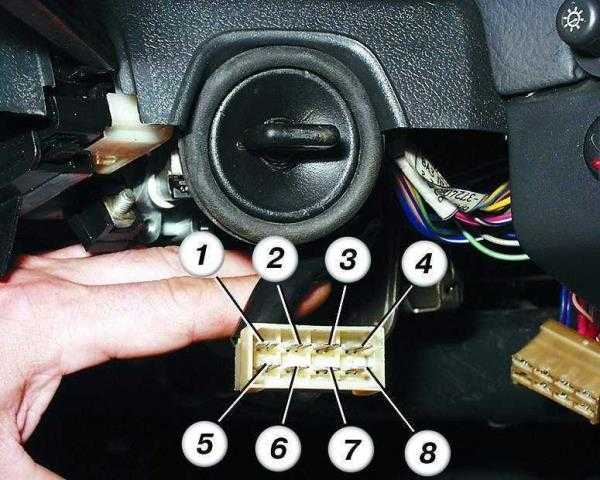

Распиновка на фото
Схема и распиновка
Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.
Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.
- Питание микровыключателя датчика вставленного ключа (+12Вольт).
- Питание на массу при открывании дверей со стороны водителя.
- Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
- Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
- Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
- Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
- Источник на +12Вольт от аккумулятора (на схеме контакт 30).
- Не активен.
Проводка
Неисправности замка зажигания
Замену выключателя зажигания на ВАЗ 2110 приходится производить в том случае, если его работу уже никак не восстановить либо сломался/потерялся ключ. В остальных случаях как правило ремонтируют.
Выделяют две группы основных поломок:
- Неисправна механика. Самая распространенная проблема это поломка личинки. Ключи изготовлены из мягкого металла, поэтому они ненадёжны и могут зачастую просто обламываться. Также существует проблема с блокировкой руля или же просто может заедать ключ при включенном положении.
- Износ группы контактов. Независимо от того, какая у Вас поломка, все равно придется демонтировать замок. Если же заклинил язык блокиратора, то придется потрудиться, чтобы исправить ситуацию. Контактная группа или личинка вполне хорошо поддается ремонту.
Главная причина поломки контактной группы (выгорание) — перегрузка электрооборудования автомобиля.
Для того, чтобы проверить замок зажигания на ВАЗ 2110 существует множество инструкций и способов, некоторые из них рассмотрим.
Подробная инструкция проверки неисправностей в замке зажигания:
- Первое, что нужно сделать это отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
- Демонтируйте пластиковый кожух рулевой колонки, чтобы добраться к контактам колодок, ведь именно с их помощью подключается питание к электропроводке авто. Далее отсоедините разъем самого жгута от бортовой сети и вытяните его.
- Далее Вам нужно омметром чтоб провести проверку сопротивления на самих контактах при этом установив ключ в положении 1, 2 или 3. Когда контакты исправны, то сопротивление на них будет равно нулю, если же бесконечности, то замок поломан. В случае их незначительного подгорания, прибор будет показывать незначительное противодействие.
- Для того, чтобы проверить исправность подсветки нужно подать постоянный ток с напряжением 12В на контакты 2 и 6 колодки жгута проводов. В таком случае если же лампа будет гореть — с ней все в порядке, если же нет — разрыв в электроцепи или она банального перегорела.
- Если Вы увидели, что контакты 15, 30 и 50 в замке зажигания неисправны, то нужно заменить всю контактную группу.
Признаки неисправности контактной группы замка зажигания
Контактная группа замка зажигания — это устройство, которое при повороте ключа замыкает разные контакты, подключая тем самым, нужные потребители электричества. Признаки ее неисправности могут проявляться по-разному, поэтому разберем их все.
У разных контактных групп существуют разные режимы. То есть, при фиксированных положениях ключа в замке, в разных автомобилях подключаются разные наборы устройств. Например, на «классике» при минимальном положении ключа (когда его можно вытащить) все наружное освещение может полноценно работать, а на ВАЗ-2110 в этом же положении можно включить только габариты. Таким образом, наборы признаков неисправностей контактной группы замка зажигания для данных автомобилей также разные. Но во всех автомобилях мира эти неисправности все же имеют много общего.
Самый главный признак неисправности контактной группы замка — одновременный отказ целой группы электрических устройств. Происходит так, потому что внутри группы через каждый контакт запитано несколько потребителей электроэнергии. Например, ближний и дальний свет, поворотники и фонари заднего хода включаются только при включенном зажигании. Если контакт, через который идет питание на эти потребители, скажем, подгорит, то через него не сможет пройти ток и вышеуказанные световые приборы «откажут».
Когда перестают работать несколько устройств, на первый взгляд, не связанных между собой, практически всегда дело — в контактной группе замка зажигания. Еще одна «узкая» точка — блок предохранителей, где на каждое гнездо может быть так же «подвешено» несколько потребителей. Однако те же фары являются слишком мощными потребителями, поэтому даже в классике разнесены по отдельным предохранителям и их отказ совместно с фонарями заднего хода однозначно говорит о неисправности в контактной группе замка зажигания.
— Не работающий стартер, когда даже не щелкает ни втягивающее, ни управляющее реле (на них просто не подается напряжение через контактную группу в замке)
— Отказ электрических потребителей, которые, на первый взгляд, никак между собой не связаны, однако должны работать вместе в одном положении ключа зажигания.
— Восстановление работоспособности устройств при шевелении ключом в замке в рамках одного положения (контакты группы при этом соприкасаются еще неповрежденными участками и все-таки пропускают ток на потребители)
Если есть хотя бы один из приведенных признаков, то можно с большой долей вероятности говорить о неисправности контактной группы замка зажигания. Отремонтировать группу, как правило, нельзя, поэтому лучше ее заменить. Однако если в вашем автомобиле существуют некоторые неисправности или отклонения от нормальных электрических параметров, новую группу может ждать та же участь — она сломается и придется менять еще раз. Чтобы этого не случилось, нужно знать почему контактная группа зажигания может выйти из строя.
Поменять же группу в большинстве случае несложно. Ведь она находится в замке зажигания, а доступ к нему затруднен только кожухом рулевой колонки. Инструкция по замене контактной группы для каждого автомобиля своя, в зависимости от конструкции его замка, поэтому информацию о снятии и установке поищите в руководстве по ремонту конкретно вашего авто.
Источник
http://russia-avto.ru/remont/pochemu-ne-rabotaet/priznaki-neispravnosti-kontaktnoj-gruppy-zamka-zazhiganiya
Ступица нива шевроле — замена

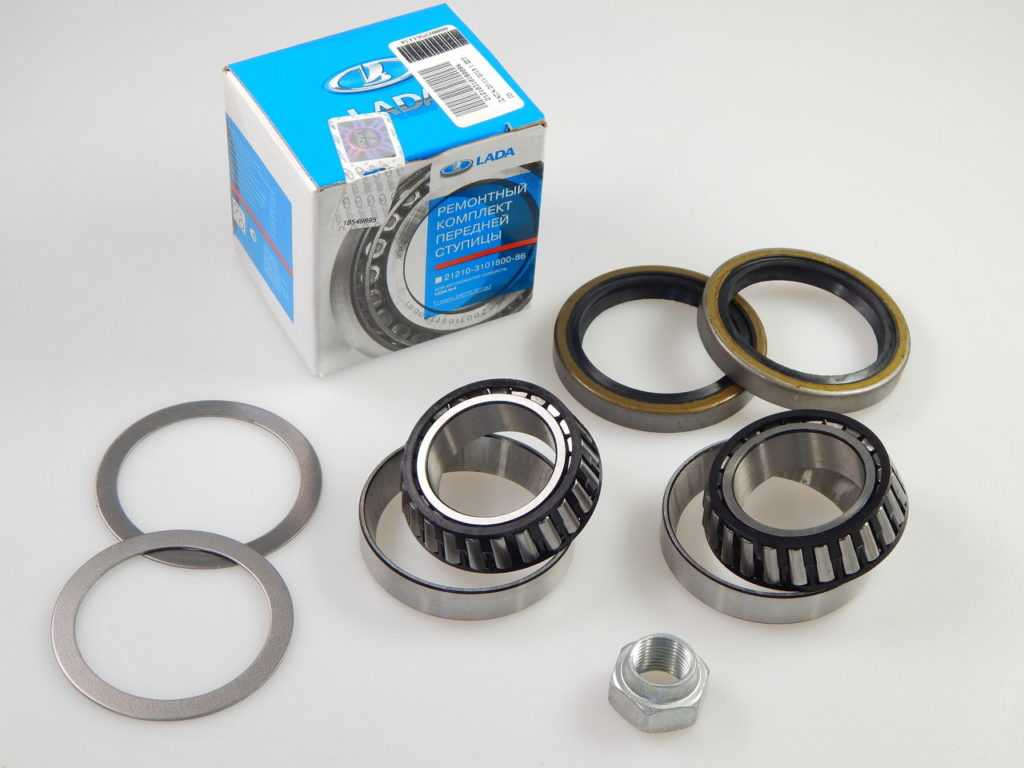

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.
1. Размонтирование конусной втулки.
2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.
3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.
4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.
5. Семнадцатым и десятым ключом требуется снять патрубки контура.
6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.
7. Таким же образом откручивается и нижняя колодка.
8. Когда крепежа не осталось, возможно вытащить всю систему разом.
9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.
10. После этого снимаются винты фиксации кулака к рычажному механизму.
Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.
Признаки неисправности
Подшипник ступицы – наиболее уязвимая часть, диагностировать которую проще всего. Ряд признаков определяются даже без разбора автомобиля. Их можно почувствовать во время езды.
Вибрация в передних колесах. Для этого не потребуется наблюдать снаружи. Вибрации могут ощущаться в салоне в виде слабого дрожания рулевого колеса. Иногда износ подшипника настолько сильный, что вибрировать может весь салон.
1. Стук. Ступичный подшипник нивы шевроле может проявлять себя в виде стука в передней части автомобиля.Если при движении, передняя часть шумит, то все диагностируется при движении.
2. Нагрев. При выходе из строя подшипников, колесо начинает ходить в стороны. Из-за этого увеличивается площадь трения и происходит нагрев оси. Если после поездки центральная часть сильно нагрета – требуется ремонт или замена подшипника передней ступицы нива шевроле.
