Замена замка зажигания ВАЗ-2109 (карбюратор, инжектор): пошаговая видеоинсттрукция
Одним из главных узлов ВАЗ-2109 можно назвать замок зажигания, именно от него зависит успешный старт автомобиля и работа элементов, зависящих от электросети. Обычно он работает долго, безотказно, ломается крайне редко, но если это произошло, то замена неизбежна. Некоторые автолюбители проездили половину жизни и ни разу не столкнулись с этой проблемой, другим повезло меньше. В любом случае, чтобы уверенно ездить по дорогам, желательно знать, как самостоятельно заменить этот элемент автомобиля.
Устройство
На ВАЗ-2109 можно встретить зажигание нового, а также старого образца. У старых образцов имеются 4 положения, длинный ключ и реле. У новых есть 3 положения и короткий ключ, а реле в нем вовсе не предусмотрено. Замок зажигания у ВАЗ-2109, так же как и у других автомобилей, рассчитан на выполнение двух функций: блокировать рулевую колонку (механическую) и замыкать контакты при повороте ключа (электрическую).
Электрическая часть работает в зависимости от поворота ключа:
- авто обесточено – 0;
- напряжение подано на всю электросеть – 1;
- подача тока только на стартер – 2;
- включение аварийного освещения.
Неисправности
Учитывая то, что замок зажигания рассчитан на выполнение двух функций, все поломки делятся на механические и электрические. К механическим неисправностям можно причислить заклинивание личинки в одном из положений, когда невозможно повернуть ключ. Контактная группа, которую пора менять, когда при повороте ключа двигатель автомобиля не заводится или же произошла деформация.
Электрические неисправности могут появиться при любом положении ключа, так как связаны с нарушением целостности электросети.
В ситуации когда контакт отсутствует – не функционируют все составляющие системы. При наличии контакта не в том месте, где требуется, произойдет короткое замыкание и перегрев, что приведет к необходимости установки нового замка.
Замена зажигания и проверка
Чтобы заменить замок зажигания, нужно все действия выполнять в определенной последовательности:
- Перед выполнением замены необходимо снять минусовую клемму с аккумулятора.
- Снимите кожух рулевой колонки и два переключателя, расположенных под рулем.
- После этого нужно вставить ключ в замок зажигания и установить в нулевое положение. Это необходимо для того, чтобы произошло отключения противоугонного устройства.

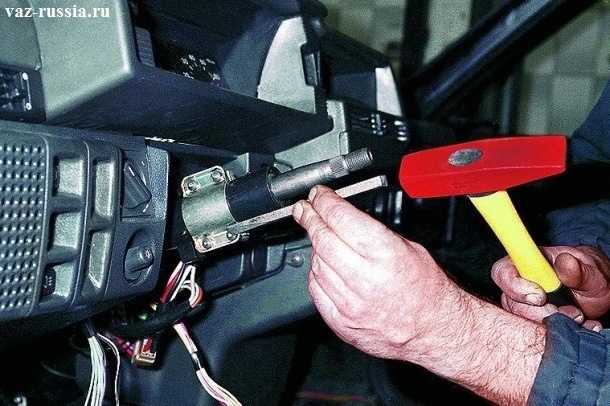

- Далее открутите 4 болта, на которых держится замок зажигания. Если установлены болты со срезанной головкой, следует сбить их с помощью молотка и зубила.
- После откручивания (сбивания) болтов, достаньте их из отверстий, воспользовавшись плоскогубцами.
- С левой стороны уберите скобу, а потом с правой – снимайте замок зажигания.
- Потом разъедините колодку проводов с электрическим разъемом.
- Заберитесь под приборную панель, там отсоедините разъемы замка зажигания от реле.
Установка нового замка должна выполняться шаг за шагом в обратной последовательности.
Чтобы проверить контакты на колодке проводов, воспользуйтесь омметром. На приборе обязательно должен высвечиваться ноль. Если его показания другие – меняйте контактную группу.
Чтобы изменить контактную группу, нужно выполнить следующие действия:
- Воспользовавшись отверткой, открутите винт, на котором крепится крышка.
- Отогните пластиковые защелки, которые держат крышку, потом снимите ее.
- Снимите контактную группу.
Устанавливается контактная группа также в обратной последовательности.
Не во всех случаях удастся обнаружить на ВАЗ-2109 четыре болта на рулевой колонке. На некоторых моделях он может быть закреплен при помощи двух болтов и крючка.
Наименование режимов, положение замка и цепи питания.
| Положение ключа в замке | Номера контактов под напряжением | Цепи, которые включены |
|---|---|---|
| 0 — выключено | 30 и 30/1 | Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору |
| «I» — зажигание | 30 — INT | При текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля. |
| 30/1 — 15/1 | Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода. | |
| 30/1 — 15/2 | При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители. | |
| «II» — стартер | 30 — INT | Работают те же цепи, что при положение «зажигание» |
| 30/1 — 15/1 | Работают те же цепи, что при положение «зажигание» | |
| 30 — 50 | Включается стартер | |
| «III» — стоянка | 30 — INT | Работают те же цепи, что при положение «зажигание» |
| 30/1 — Р | Стояночное освещение |
Наиболее распространенные неполадки замка зажигания.
Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!
Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.
Видео
Рекомендую прочитать:
Расшифровка VIN кода BMW.
Что такое бесступенчатый вариатор?
Все о присадках в топливо.
Справка о ДТП — назначение, образец бланка, отличия 154 и 748 форм, правила выдачи.
Лада 2109 › Бортжурнал › Замена замка зажигания на ваз 2109
Добро пожаловать!Замок зажигания ломается довольно таки редко, но всё же это бывает. После поломки замка его конечно же необходимо заменить на новый, но как это сделать спросите вы? Некоторые люди ответ на этот вопрос всё таки знают, а некоторые нет. Для незнающих людей как раз мы и подготовили эту статью, в которой будет описываться детально ход замены замка зажигания. А в конце этой статьи вы найдёте видео ролик, в котором будет подробно описываться ход замены этого замка.Примечание!Для замены замка зажигания, понадобятся следующие инструменты: Во-первых нужны будут отвертки.Когда нужно менять замок зажигания и контактную группу?Он подлежит замене при его поломки, а так же при потере ключа, и ещё в том случае если личинка в замке перестала поворачиваться и застопорилась на одном месте.Контактная группа подлежит замене при её деформации, и ещё в том случае если после поворота ключа в замке, двигатель у автомобиля перестал заводится.
Примечание!Прежде чем сразу говорить то что во всём виновата контактная группа замка, сперва проверьте контакты её колодок проводов на работоспособность. (Как проверить контакты контактной группы, смотрите ниже в рубрике: «Проверка контактов колодки проводов»)
Как заменить замок зажигания, проверить контактную группу и заменить её на ВАЗ 2108-ВАЗ 21099?
Замена замка зажигания:
Снятие:1) В начале с «АКБ — это аккумуляторная батарея», отверните гайку которая удерживает клему «-» на АКБ и после чего скиньте клему.
2) Затем снимите кожух рулевой колонки и оба под-рулевых переключателя.
Далее операция для наглядности будет показана при снятом руле, но всё же снять замок зажигания можно и не снимая руля.
3) Следом вставьте если замок позволяет, то в таком случае вставьте в него ключ зажигания и поставьте в положение «0».
