Замена замка двери ваз 2109

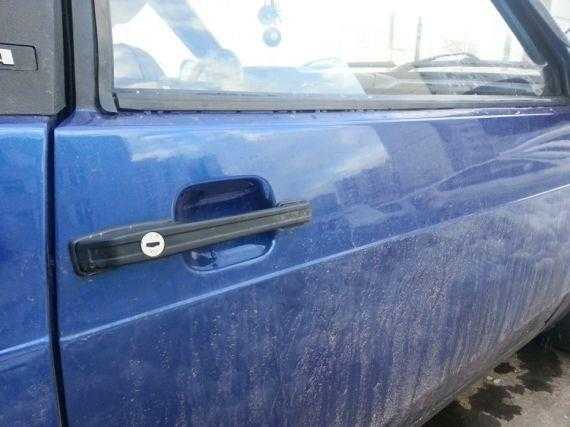

Замена личинки замка двери на ВАЗ 2109. Когда пришло время

• Потеря ключа;
• Свалился фиксатор, крепящий сам замок к тяге, соединяющей его с центральным замком;
• Поломка конкретно личинки. Благодаря особенностям конструкции, она не подлежит ремонту, только замена;
• Поломка провода.

• Ударная отвертка;
• Шлицевая отвертка;
• Крестообразная отвертка;
• Ключ-трубка на 8;
• Пассатижи;
• Молоток;
• Трещотка.

• Снимаем декоративную облицовку с дверей. Делать это нужно аккуратно, не забывайте, что она должна устанавливаться на место после окончания работ;
• Поднимите стекло полностью. Если, оно будет опущено, то проблем в процессе работы у вас прибавится;
• Уплотнитель расположенный внизу, отжимают с помощью отвертки. Будьте аккуратны, соскользнувшая отвертка может нанести травму;
• Снимаются пружинные фиксирующие зажимы. Один расположен снизу, и 3 находятся вверху;
• Снимается защитная пленка;
• Далее отсоединяем изнутри тягу от замочного выключателя ручки (внешнего);
• Откручивают болты, которыми крепят замок. Здесь есть свои особенности. На заводе их крепят на герметик, в связи с этим, лучше воспользоваться ударной отверткой. Это позволит вам открутить их быстро и без особых напрягов;
• Снимается наружный замок вместе с ручкой. Делается это с помощью ключа-трубки, которой откручиваются гайки крепления. Далее откручивается внутренняя ручка, для этого крестовой отверткой откручивают 2 винта. Следите, чтобы ручка не провалилась внутрь двери.
• Для этого желательно придерживать ее. Снятую ручку проверяют на предмет повреждений;
• Внешняя часть ручки проталкивается внутрь, после чего можно будет втащить ее вместе с основным замочным механизмом;
• С конца тяги снимается резиновый удерживатель. Лучше всего делать это пассатижами, но зачастую это удается сделать даже руками. Ручка снимается с тяги, для этого ее поворачивают;
• Внутренняя тяга на замке удерживается стопорной скобой, ее поддевают отверткой и вытаскивают. После чего тягу снимают;
• Поворачивается держатель тяги, который предназначается для блокировки, и она снимается. Отвинчиваются элементы крепежа, держащие замок снаружи;
• Снимается ручка;
• Теперь заменяем саму личинку. Для этого с помощью шила вытаскивают стопорный штифт, держащий поводок;
• Снимается поводок;
• Поддевают пружину личинки и снимают его. Проще всего делать это тоненькой отверткой;
• Вставляется ключ и личинка извлекается;
• Сборка производится в обратном порядке.

AutoFlit.ru

Если не открывается багажник с кнопки ВАЗ

1. Убедиться в исправности предохранителя F15 (20 А) в монтажном блоке.
2. Проверить наличие напряжения на фишке замка багажника, используя контрольную лампу или мультиметр. Если +12В есть, значит проблема в актуаторе, замке или тягах (проверить их работу можно подавая +12В напрямую к замку).
3. Убедиться в целостности проводки от контакта Ш1-2 в блоке предохранителей до разъема на электрозамке багажника, используя контрольную лампу/мультиметр.
4. Проверить работу реле (в штатной схеме реле не используется), обычно находится рядом с кнопкой открытия. Заменить его на заведомо исправное.
5. Проверить исправность кнопки.

xn—2111-43da1a8c.xn—p1ai

Замок задней двери

Перед тем, должна быть проведена замена замка на задней двери ВАЗ 2109, следует первым делом снять обшивку с двери.

Снятие обшивки

1. Откручиваем болты старого устройства.
2. Вкручиваем шпильку на место болта, чтобы внутренняя сторона не проваливалась внутрь двери.
3. Снимаем старый замок и ставим на его место бесшумный.
4. Закручивать болты нужно с наибольшим усилием, а доворачивать ударной отверткой.

Также можно установить бесшумные болты и пальцы фиксатора.

После установки бесшумного устройства, его потребуется отрегулировать. Процедура регулировки такая же, как описанная выше. Здесь также нужно затягивать или ослаблять винты в зависимости от хода механизма.

Стараясь не повредить регулировку фиксатора, придется под него поставить прокладку из шлифованной водостойкой шкурки. С помощью таких прокладок можно проводить регулировку расстояния между стойкой и фиксатором. Делается такая процедура для того, чтобы предотвратить касание пальца фиксатора о крышку наружного замка.
