Замена сайлентблоков
Замена сайлентблоков на ВАЗ 2106 должна производиться строго по времени выработки ими ресурса или даже при небольшой изношенности. Лучше поменять два небольших элемента сейчас, чем спустя неделю менять весь мост, верно?
Во-первых, если есть возможность, то сменить шарнир лучше на СТО у профессионалов. И заранее, а не тогда, когда колеса уже не слушаются руля. Во-вторых, если было решено сменить сайлентблок самостоятельно, то нужно:
- максимально придерживаться техники безопасности: шарниры даже в расслабленном состоянии испытываю нагрузки – можно пораниться;
- почти все шарниры находятся в труднодоступных местах и, чтобы их достать, надо демонтировать некоторые механизмы, а это может быть опасно;
- заменять парные шарниры лучше по возможности комплектом, чтобы не создавать перенапряжений во время приработки;
- использовать надо максимально качественные сайлентблоки, ведь от их качества почти наверняка зависит ресурс всего автомобиля;
- придерживаться порядка монтажа-демонтажа;
- если есть возможность, то перед заменой сайлентблоков на ВАЗ 2106 лучше посмотреть обучающее видео.
Операция снятия и замены производится с помощью приспособлений для выпрессовки и запрессовки резинометаллических шарниров! Сначала нужно определить изношенный сайлентблок. Как уже было сказано, шарниры располагаются во всех местах, куда только можно было их установить. Чаще всего и быстрее всех износу подвержены резинометаллические шарниры, расположенные на подвеске автомобиля впереди и сзади.
Стоит сразу отметить, что замена передних сайлентблоков и замена задних сайлентблоков на ВАЗ 2106 практически не различаются между собой. Только требуют снятия немного разных механизмов для доступа к шарнирам. Демонтаж:
- Автомобиль следует подготовить для снятия шарниров, следуя обычным указаниям, как перед ТО.
- Авто должно находиться на ровной горизонтальной поверхности, чтобы была возможность поднять его на домкрате и вывесить колеса.
- Очистить все разбираемые крепежные и резьбовые соединения с помощью металлической щетки и приникающей смазки.
- Отключить провод «минуса» АКБ от «массы».
- Снять колесо, а противоположное по диагонали колесо зафиксировать упором.
- Ослабить при помощи штатного торцевого ключа крепления четырех болтов.
- Установить опорную часть домкрата в гнездо кронштейна на днище автомобиля и поднять колесо.
- Отвернуть болты на колесе.
- Ключом на 22 отвернуть обе гайки по бокам оси рычага и снять шайбы.

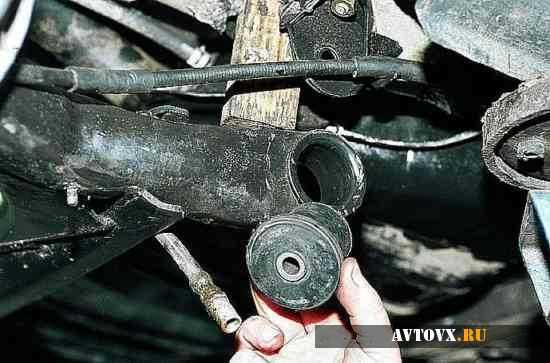

- Полым болтом съемника выпрессовать шарнир, удерживая болт от проворачивания и затягивая гайку.
- Снять шарнир.
- Аналогично снять с противоположной стороны оси.
Монтаж производится в обратном порядке.
Замена верхних сайлентблоков
В первую очередь следует открутить вертикальный болт крепления бампера, так как он будет мешать вынимать ось. Далее, откручиваем гайку крепления шаровой опоры и при помощи специального съемника выпрессовываем палец шаровой из сошки.
После этого при помощи двух ключей на 22 скручиваем гайку и вынимаем болт крепления верхнего рычага к корпусу. Вот теперь нам и пригодится съемник. Зажав снятую деталь в тиски, с помощью съемника выпрессовываем старые детали, и на их место запрессовываем новые, полиуретановые или резиновые.
После того как будет произведена замена, сборка производится в обратной последовательности:
- Вставляется болт крепления рычага, накручивается гайка. Не следует ее полностью затягивать, сделаем это в самом конце;
- Устанавливается на место шаровая опора, до упора затягивается гайка;
- Прикручивается колесо, автомобиль опускается и снимается с домкрата;
- Вывернув руль, затягиваем до упора гайку крепления верхнего рычага.
Принцип работы сайлентблоков
«Прямой связью» с дорогой принято считать те воздействия водителя на элементы рулевого управления, в том числе на рулевое колесо, педали акселерометра, педали торможения и отключения сцепления, рычаги переключения передач и ручного торможения. Тогда «обратной связью» считается то воздействие от этих элементов, которое испытывает на себе водитель. Замена сайлентблоков ВАЗ 2106 требует хотя бы минимальных знаний основных принципов их работы.
Воздействуя на элементы системы управления, водитель прикладывает к ним усилие для того, чтобы:
- преодолеть трение внутри механизмов;
- преодолеть силы сцепления колес с дорогой;
- преодолеть инерциальные силы вращающихся с большой скоростью деталей.
Всем известно, что сила действия равна и противоположна по направлению силе противодействия. Те есть, чем сильнее на что-то давить, тем сильнее будет ответная реакция. Именно поэтому эти силы передаются на водителя, на кузов автомобиля, на его механизмы и, тем самым, создают условия дискомфорта. Если к ним добавить еще и неровности на дороге, которые также передаются по цепочке от колес к кузову и водителю, то ситуация вырисовывается совсем нерадужная.
Именно поэтому умными людьми, заботящимся о комфорте водителя и пассажиров, и был придуман и реализован на практике такой элемент, как резинометаллический шарнир, или, по-другому, сайлентблок.
Воздействие дороги на автомобиль можно охарактеризовать, как переменное высокой частоты, то есть такое, которое создает вибрации. Разрушенное дорожное покрытие, изгибы, трещины, мелкие углубления введу осадки грунта, камни, гравийное покрытие заставляют автомобиль дрожать, словно паралитика. Мало того, что это вызывает беспокоящий шум, которые отвлекает от вождения, так еще переменные нагрузки (вибрация – высокочастотные переменные нагрузки) являются самыми разрушительными. Именно на преодоление переменных нагрузок тратиться больше всего материла и времени для расчетов.
Чтобы избежать слишком уж губительного воздействия вибраций, был сконструирован первый резинометаллический шарнир, или сайлентблок. Сайлентблоками эти шарниры начали называть недавно для экономии времени. Вообще, название «сайлентблок» происходит от английского слова silence – «тишина». И, действительно, благодаря гашению вибраций и шумов сайлентблоками внутри и вокруг автомобиля гораздо тише, чем могло бы быть.
Обычно резинометаллический шарнир состоит из двух металлических трубок-осей, соединенных между собой гибким материалом – резиной. Потому, собственно, и «резинометаллический». Оси вращаются, а их ускорения и изгибание гасится этой прослойкой, превращаясь в тепло. Сайлентблоки установлены во многих местах автомобиля: на передней и на задней подвеске, на КПП, в рулевом механизме. Грубо говоря, они установлены везде, где только можно, чтобы подавлять все шумы, какие только можно. И это приносит свои плоды.
Из сказанного выше ясно, что разрушенный сайлентблок значит большой дискомфорт от вождения, больший шум и нарушения целостности рабочих механизмов, ведь оси должны быть отцентрированы и иметь только небольшой люфт перемещения.
