Замена заднего подшипника на Lada 2123 (ВАЗ 2123): пошаговые инструкции

Разборка узла и демонтаж шарикоподшипника

Автомобиль устанавливаем на ровную площадку или вывешиваем на подъемнике. Обязательно ставят противооткатные упоры, а поднятую сторону машины дополнительно опирают на надежное основание, например, несколько толстых брусков или специальную треногу. Усилия при демонтаже прикладываются большие, и есть риск уронить автомобиль с неустойчивой опоры.

Порядок действий по снятию задней полуоси:

1. Снимаем колесо с неисправной стороны.
2. Откручиваем болты крепления тормозного барабана. Если барабан не снимается руками эти болты можно использовать в качестве съемника, вкрутив в специальные отверстия. Или аккуратно выбиваем молотком через деревянную прокладку.
3. Ступицу удерживает 4 болта крепления на 17, подобраться к которым можно с обратной стороны защитного кожуха тормозного механизма. На этом этапе можно визуально оценить величину осевого зазора в подшипнике.
4. Открутив болты, приподнимаем задний мост так, чтобы масло из редуктора не вытекло через чулок.
5. Выдергиваем полуось ударным съемником или обратным молотком. Можно использовать запаску в качестве инерционного съемника. Для этого накидываем диск и слегка наживляем гайки. Энергичными рывками на себя стаскиваем полуось с места.
6. Достаем полуось вместе с резиновым уплотнителем. Тормозные колодки подвешиваем за проволоку к элементам подвески.

Осматриваем полуось на наличие механических повреждений, не погнута ли она и состояние шлицевых соединений, тогда лучше заменить полуось на новую. В остальных случаях просто заменяют подшипник и сальник.

Выявляем неисправность на ВАЗ 2123

Как говорят гаражные мастера – “Стук всегда вылезет наружу”. Дожидаться этого не стоит, иначе придется вызывать эвакуатор или ремонтировать узел в полевых условиях. На самом деле диагностировать неисправность легко самостоятельно. Первый признак разрушения подшипника – это повышенный шум, неприятные металлические звуки со стороны ступицы, повышенный нагрев металла в месте его установки.

Точно определить источник шума помогут следующие действия:

• вывешиваем заднее колесо, подняв на домкрате автомобиль;
• начинаем прокручивать руками колесо (КПП в положении нейтраль) — посторонний шум при этом недопустим, вращение должно быть легким без закусывания;
• потяните колесо на себя, люфт в осевом направлении более 1 мм говорит об износе обоймы подшипника и скорой его поломке;
• течь масла из-под резинки сальника полуоси также служит основанием для снятия и разборки узла с последующей дефектовкой.

Не стоит затягивать с ремонтом, если появился хотя бы один из этих признаков. Экономия в этом случае сомнительная, а разрушившийся в движении подшипник может вылиться в дорогостоящий ремонт с заменой всей полуоси в сборе.

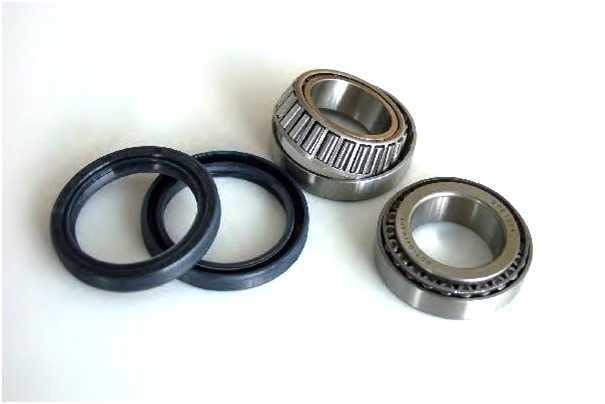

Снятие и установка подшипников ступицы Нива 2121, Ваз 2131, Лада 4х4

Работу проводим на смотровой канаве или подъемнике. Вывешиваем переднюю часть автомобиля ваз 2121 и снимаем колесо. Отсоединяем суппорт с направляющей колодок (см. Разборка переднего тормозного механизма нива 2131)…

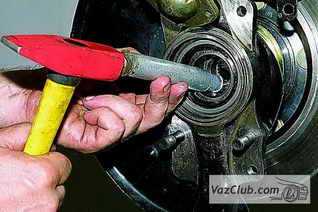

Отворачиваем регулировочную гайку подшипников ступицы (см. Проверка и регулировка зазора в подшипниках ступицы).

Аналогично расконтриваем гайку заднего крепления.

Аналогично отворачиваем гайку переднего крепления.

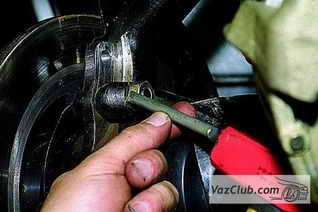

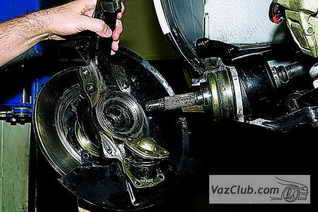

Отсоединяем тормозные шланги от поворотного кулака (см. Снятие переднего тормозного шланга). Отсоединяем крепление верхней и нижней шаровых опор от рычагов нива 2121 (см. Снятие верхней шаровой опоры, и Снятие нижней шаровой опоры ваз 2121).

При затруднении в разъединении деталей зажимаем поворотный кулак в тиски…

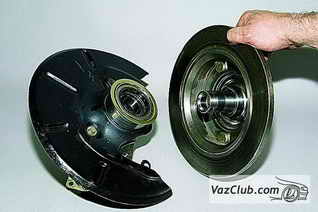

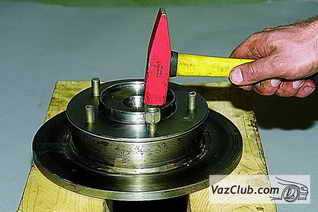

Для разъединения ступицы ваз 2121 и тормозного диска наворачиваем гайку на шпильку…

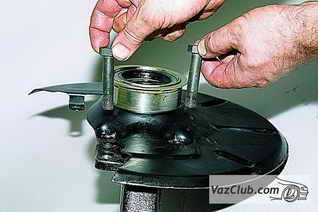

Аналогично демонтируем другие шпильки.

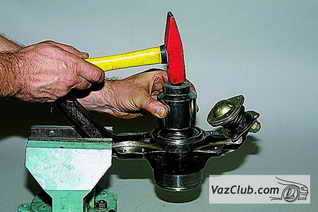

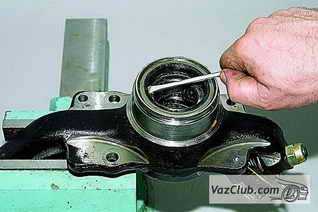

Для демонтажа сальников и подшипников ступицы зажимаем поворотный кулак в тиски.

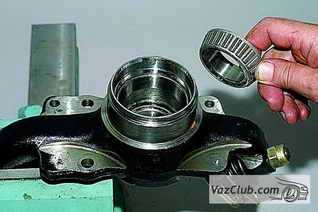

Аналогично вынимаем сальник, кольцо и внутреннее кольцо другого (внутреннего) подшипника с сепаратором и роликами.

Аналогично выбиваем наружное кольцо внутреннего подшипника. Сборку производим в обратной последовательности. Перед установкой подшипников очищаем внутреннюю полость поворотного кулака от старой смазки. Подходящим отрезком трубы запрессовываем…

Закладываем в полость поворотного кулака и в сепараторы подшипников 40 г смазки Литол-24.

Установив грязезащитное кольцо,…

Соединив тормозной диск нива 2131 со ступицей,…

Чтобы болты крепления рычага к поворотному кулаку при его установке на автомобиль не выпали,…

Вставив хвостовик наружного шарнира привода в шлицы ступицы нива 2121.

По окончании сборки регулируем зазор в подшипниках ваз 2131 (см. Проверка и регулировка зазора в подшипниках ступицы).

Замена подшипников полуоси Chevrolet Niva

Инструменты:

• Болгарка
• Отвертка плоская малая
• Молоток малый
• Зубило
• Паяльная лампа

Детали и расходники:

• Подшипник полуоси
• Стопорное кольцо полуоси
• Смазка литол-24
• Труба соответствующего диаметра и длины не меньше полуоси для запрессовки стопорного кольца
• Ветошь
• Сальник полуоси

Примечание:

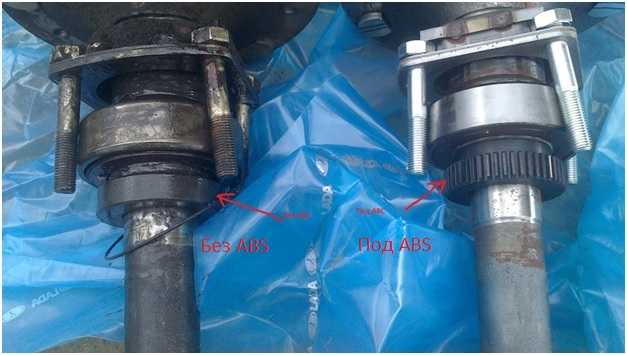

Chevrolet Niva комплектуется барабанными тормозами на задних колесах как с системой абс, так и без нее. Без системы абс шли еще первые Chevrolet Niva. Абс — это антиблокировочная система тормозов, посредством которой происходит предотвращение потери управляемости транспортного средства. Отличия полуоси автомобиля с системой абс от простого заключается в конструкции стопорного кольца. Антиблокировочная система нуждается в стопорном кольце со шлицами. Автомобили без этой системы имеют стопорные кольца без шлицов. На фото ниже представлены отличия.

1. Полуось зажимается в тисках.

2. Болгаркой делаем надрез по стопорному кольцу и подшипнику, но не до конца, чтобы не повредить полуось.

Внимание:

Повреждение оси не допускается.

3. Ударом молотка через зубило по надрезу, разбивает стопорное кольцо.

4. Извлекается подшипник аналогичным образом, как и кольцо.

Внимание:

Посадочная поверхность подшипника и стопорного кольца на полуоси должна быть без повреждений. Ржавчина на посадочном месте подшипника не допускается, свидетельствует о снижении плотной посадки.

5. Перед установкой нового подшипника, проверьте наличие смазочного материала внутри. При необходимости добавьте смазку.

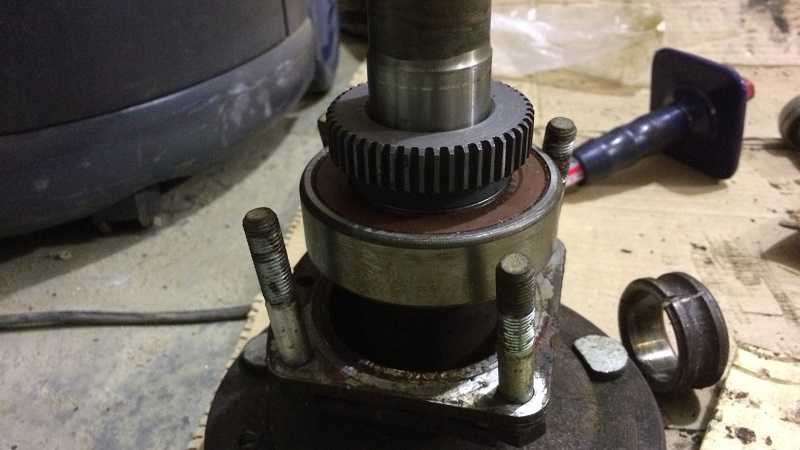

6. Подшипник запрессовывается на полуось. Можно воспользоваться трубой соответствующего диаметра и длины не меньше полуоси. Труба должна опиратсья на внутреннее кольцо подшипника или через оправку. Иногда достаточно пару раз трубу поднять и ударить по подшипнику, что бы подшипник сел до упора.

Внимание:

Не допускается прокручивание внутреннего кольца подшипника от руки.

7. Установку стопорного кольца лучше всего производить с помощью его нагрева. Греется кольцо паяльной лампой в течение 5-10 минут до 200 градусов.

8. Устанавливается на полуось кольцо и запрессовывается трубкой. Даём остыть.

9. После извлечения полуоси не забудьте о сальнике. Он запрессован в тормозном щитке. После замены подшипника сальник необходимо установить новый. Замените сальник, как описано здесь.

10. Теперь ось можно устанавливать на место в последовательности обратной снятию. На этом замена закончена, осталось установить барабан и колесо.

Примечание:

После установки проверьте работоспособность замененных деталей. Проехав несколько сот метров, необходимо прослушать, нет ли посторонних шумов из-под колес. Если шум не обнаруживается, то все сделано правильно.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

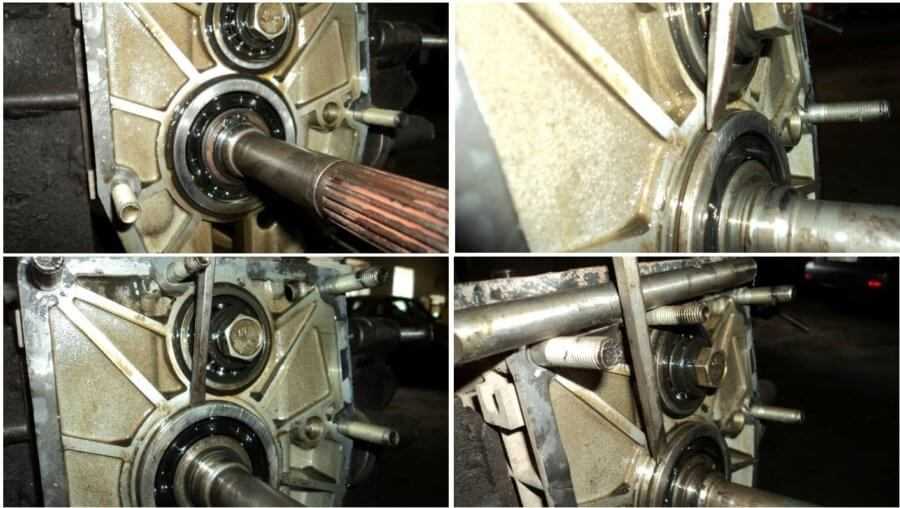

Подшипники первичного вала: как проводить замену?

Проведение ремонта и регулировки подшипников первичного вала КПП Нивы Шевроле потребует стандартного набора приспособлений:

• Отвертки разных форм;
• Молотки — маленькие и большие;
• Ударный съемник подшипника, снабженный специальным крючком;
• Оправка. Главное назначение инструмента – центрирование ведомого диска.

Следующие действия проводятся после окончания операций по подготовке:

1. Снятие коробки передач;
2. Демонтаж подшипника;
3. Установка новой детали. Для этого готовится специальная смесь из ЛИТОЛ-24, смешанного с металлической пылью. Субстанция должна получиться достаточно плотной;
4. Получается смесь, которую размещают в пространстве за подшипником;
5. Специальной оправкой выпрессовывается даже усиленный подшипник первичного вала КПП. Приготовленная смесь добавляется понемногу и постепенно. Главное – прикладывать незначительные усилия к кольцу, иначе увеличивается вероятность повредить деталь;
6. Посадочное место хорошо промывается керосином уже после того, как подшипник первичного вала извлекается. От грязи и опилок конструкцию тоже очищают тщательно, насколько это возможно;
7. Новый элемент запрессовывается внутрь при помощи оправы с подходящими размерами;
8. В обратном порядке самостоятельно устанавливаются все остальные детали, которые подвергались обработке.

Ниже смотрите видео о том, как снять МКПП на Ниве.

Замена подшипника на снятом валу

Конструкция стопорного кольца не позволяет просто так снять его. Он устанавливается с термонатягом, поэтому повторное использование и разбор без нарушения целостности невозможен:

1. Болгаркой разрезаем старую шайбу, можно вместе с обоймой подшипника. Лучше всего надрезать кольцо, а окончательно удалить при помощи зубила и молотка. Так минимален риск повреждения полуоси.
2. Очищаем посадочное место от остатков смазки, ржавчины и грязи.
3. Полуось устанавливаем вертикально на ровную поверхность. Шарикоподшипник запрессовываем легкими постукиваниями до его соприкосновения с буртиком. Вращение внутренней обоймы относительно оси не допускается.
4. Теперь устанавливаем стопорную шайбу на место. В холодном состоянии она не должна садиться на полуось. Для придания ей пластичности нам потребуется любая горелка или печь. Нагревать нужно до 250 градусов или цвета побежалости (темно-красный). Быстро берем нагретое кольцо плоскогубцами, помещаем на место и энергичными ударами молотка добиваемся совмещением с обоймой подшипника.
5. Даем деталям остыть, проверяем легкость вращения.
6. Устанавливаем сальник на место. Собираем полуось на место в обратной последовательности. Проверяем уровень масла в редукторе.

Знакомство с устройством моста перед заменой подшипника полуоси Нива Шевроле (2123, 2121, 2131)

Перед тем как поменять подшипник полуоси на Ниве Шевроле обязательно изучите устройство моста. Ниже изображена подробная деталировка моста с подшипниковым узлом

Обратите внимание на стопорное (запорное) кольцо (9), которое потребуется спрессовать перед снятием подшипника (8).

Далее представлена деталировка непосредственно самой полуоси, а так же перечень деталей с заводскими артикулами.

• набор накидных ключей или головок с трещоткой;
• молоток, зубило, домкрат, газовая горелка;
• обратный молоток или инерционный съемник (по возможности);
• труба с толщиной стенки не менее 3 мм, наружный диаметр 40 мм — 45 мм;
• новый шарикоподшипник, запорное кольцо, смазка Литол, сальник.

Монтаж

Когда токарные работы завершены, приступаем к сборке узла. Здесь все проще – регулировка не требуется, а контргайка затягивается «от души». Можно не опасаться перетянуть ступицу, это практически невозможно.

Этапы работ:

• кладем поворотный кулак на ровную твердую поверхность;
• устанавливаем опорную шайбу и при помощи головки или стальной трубы аккуратно запрессовываем подшипник;
• устанавливаем вторую опорную шайбу, затем этими же инструментами аккуратно забиваем сальник;
• повторяем эти работы на противоположной стороне поворотного кулака;
• одеваем поворотный кулак на ступицу и затягиваем контргайку моментом около 200 Нм или с умеренным усилием;
• одеваем колесо, вращаем его и проверяем работоспособность подшипника;
• прикручиваем рулевую рейку и шаровые опоры.

Аналогичные работы проводим и на противоположной стороне автомобиля. После того, как закончен монтаж, едем и наслаждаемся – теперь замена может потребоваться не ранее, чем через 100 тыс. км пробега, а может быть и позже. Такую же гарантию дает производитель при условии, что установка была проведена правильно.

И напоследок – если вы будете обращаться к токарю, не забудьте взять с собой чертежи. Они представлены ниже:

Ступица:

Поворотный кулак:

Опорная шайба (по 2шт на каждую сторону):

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508 , индекс его зарубежных аналогов — 62208-2RS . Автозаводской артикул — 2121-2403080 .

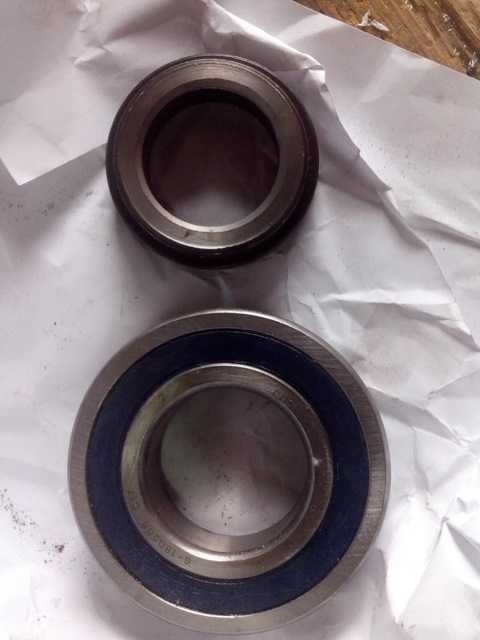

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

• диаметр внутренней обоймы — 40 мм;
• диаметр наружной обоймы — 80 мм;
• ширина обоймы — 23 мм;
• масса — 440г;
• подшипник имеет 9 шариков диаметров 12,7 мм;
• номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей . Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей . Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Меняем подшипник полуоси Шевроле Нива

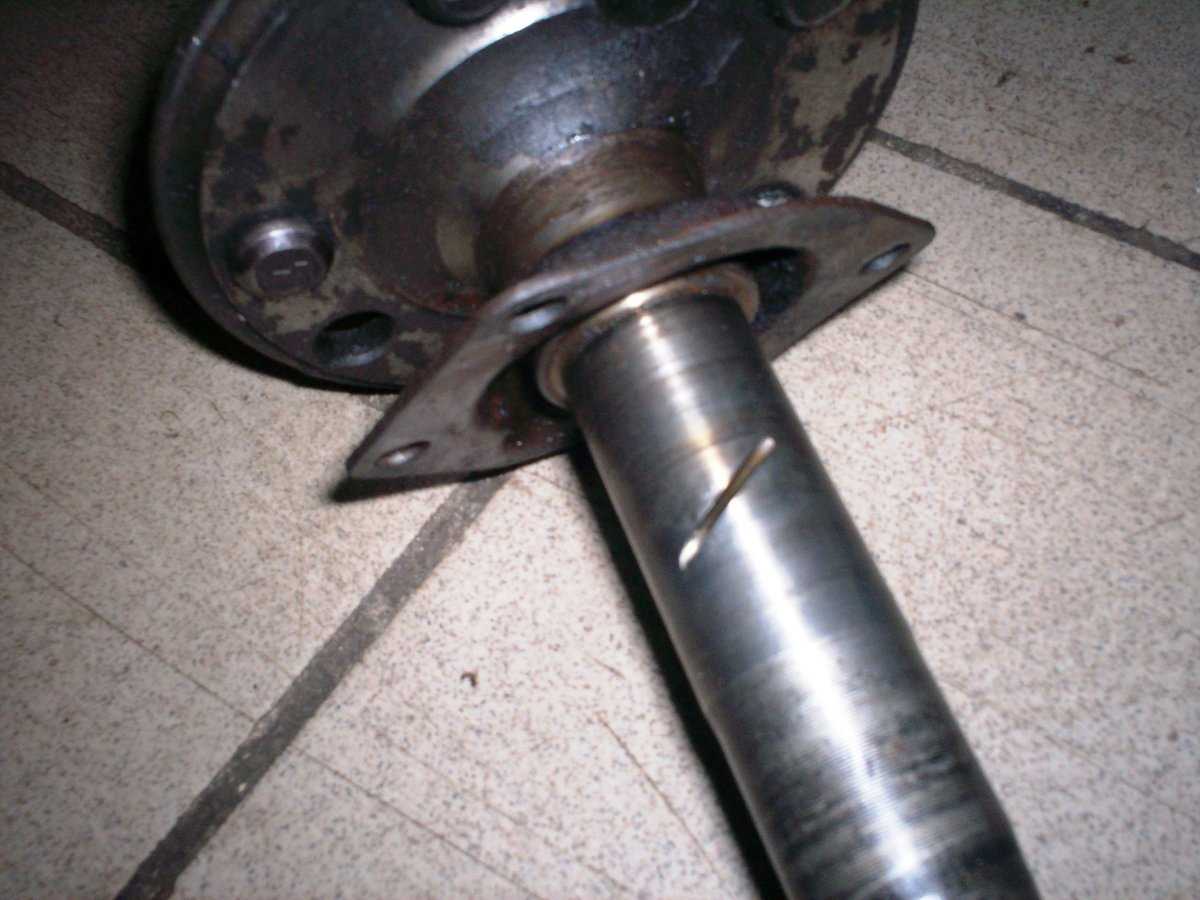

Полуось демонтирована, теперь стоит осмотреть её внимательно. Если она требует правки или на её поверхности есть трещины и механические повреждения, она подлежит замене. Также внимательно осматривается шлицевая часть полуоси. При любых повреждениях полуось придётся заменить. Если с полуосью все в порядке, меняем подшипник и стопорное кольцо:

Подшипник и стопорное кольцо запрессованы на полуось с термонатягом, поэтому для их удаления придётся применять болгарку и зубило

Зажимаем полуось в тиски.

Подрезаем болгаркой подшипник и стопор в нескольких местах, но так, чтобы не задеть полуось.

Зубилом раскалываем обе обоймы подшипника и стопорное кольцо.

Обращаем внимание на посадочную поверхность подшипника и кольца — удаляем грязь и ржавчину, если они есть.

Трубой, которую мы приготовили, помогаем новому подшипнику сесть на место, при этом вращение внутренней обоймы недопустимо.

Прогреваем в муфельной печи, горелкой или паяльной лампой стопорное кольцо минут 7-10 до темно-красного цвета (200-250 градусов) и плоскогубцами устанавливаем кольцо на место, слегка направляя его трубой.

Даём полуоси остыть, тем временем меняем сальник в тормозном щитке.

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

• неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
• преодоление бродов и попадание влаги внутрь моста;
• износ сальника и попадание масла из заднего редуктора;
• смещение запорного кольца из-за его неправильной установки или брака;
• радиальное биение полуоси (обычно возникает из-за деформации самого вала);
• повреждение посадочных площадок на полуоси или внутри чулка моста;
• установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Итоговые рекомендации по выбору подшипников

Новые подшипники Нивы Шевроле рекомендуется выбирать, опираясь на будущие условия эксплуатации. Оригинал станет лучшим выбором для тех, кто бОльшую часть времени проводит в городских условиях. Если же условия экстремальные, предполагают создание дополнительных нагрузок – рекомендуется отдавать предпочтение повышенным прочностным характеристикам.

1600-2500 рублей – стоимость работ по замене подшипников, если владелец обращается к специалистам СТО.

1200-2000 рублей придется заплатить за аналогичные работы, проводимые для задней оси.

Можно подобрать вариант, который удовлетворяет потребностям, существующему на сегодняшний день бюджету. Стоимость материалов может достигать нескольких тысячя рублей, и более дешевый вариант вряд ли удастся найти.

Выполнить работу самостоятельно не так сложно – достаточно, чтобы под руками была инструкция и видеоролики. После замены подшипников Нивы Шевроле достаточно проехать некоторое расстояние и посмотреть, нет ли посторонних звуков.
