Как заменить подшипник ступицы заднего колеса на ваз 2114, 13, 15

Процесс замены подшипника

Теперь, когда с конструктивными особенностями разобрались, можно перейти к непосредственному процессу замены. Для начала необходимо собрать инструментарий. Что же понадобится: домкрат, набор рожковых и накидных ключей, баллонный ключ, ветошь, торцовый ключ на 30, круглогубцы для снятия стопорных колец, ВД-40 (по надобности), а также новый подшипник.

Когда все собрано, можно рассмотреть пошаговую инструкцию по замене заднего ступичного подшипника на автомобиле ВАЗ-2114:

1. Устанавливаем автомобиль на ровную поверхность.
2. Устанавливаем первую передачу на КПП и под передние колеса ставим противооткаты (башмаки).

Вид снятого колеса с автомобиля

Снимаем верхнюю крышку тормозного барабана

Выкручиваем ступичную гайку

Съёмник задней ступицы классический

Выбор детали

Не оригинальный подшипник задней ступицы Kroner

Выбор запасной части всегда становиться не простым заданием, поскольку существует много факторов, которые на это влияют. Стоит отметить, что изделие необходимо выбирать качественное и проверять наличие сертификатов, оригинальных упаковок, а также голограмм. Кроме основного оригинального изделия, существует ряд аналогов, которые рекомендованы к установке. Рассмотрим, все возможные варианты покупки запасной части.

Оригинал

2108-3104020 и 2108-3104020-02 – оригинальные каталожные номера подшипника задней ступицы ВАЗ-2114. Запасная часть под этим артикулом производиться на заводе АвтоВАЗ. Идеально садиться в посадочное место. Средняя стоимость составляет 2000 рублей.

Аналоги

Подшипник задней ступицы

Кроме оригинала существует целый ряд заменителей рекомендованных к установке. Как показывает практика, именно их выбирают большинство автомобилистов, поскольку качество изготовления и ресурс эксплуатации намного выше.

Итак, рассмотрим, все варианты покупки ступичного подшипника:

Подготовка к замене заднего подшипника ВАЗ 2114

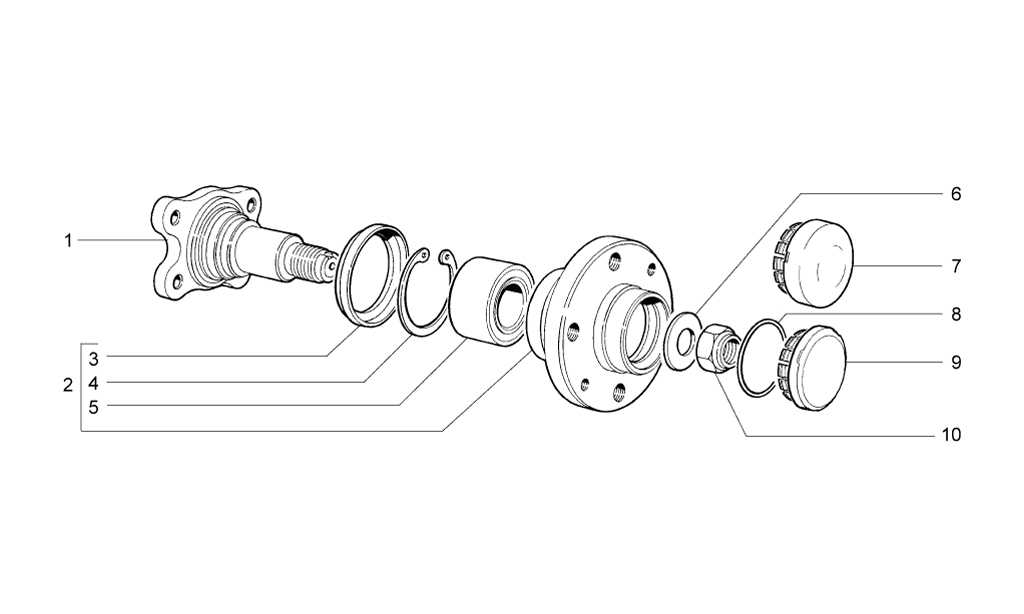

В первую очередь перед разборкой узла и заменой ознакомьтесь с устройством задней ступицы ВАЗ 2114.

1. Задняя полуось
2. Грязезащитное кольцо
3. Стопорное кольцо
4. Ступичный подшипник
5. Задняя ступица
6. Шайба
7. Ступичная гайка
8. Прокладка
9. Защитный колпак

Ремонтировать ВАЗ 2114 следует только на ровной поверхности. Обеспечьте свободное пространство и освещение ремонтируемого узла. Включается первая передача, ставятся противооткатные упоры. Выключите ручной, а так же педальный тормоз, чтобы колодки не помешали разборке.

Собираем комплект из инструмента:

• Домкрат, тиски.
• Съемник с плоскими лапками.
• Круглогубцы.
• Набор слесарных ключей, головок и трещотка.
• Головки 17 и 30.
• Вороток или торцевой ключ.
• Ключ моментный.

Фото отчет по замене подшипника задней ступицы на автомобилях ВАЗ 2114 и 2115

Итак, первым делом необходимо снять колпачок гайки сутпицы и сорвать ее при помощи хорошего воротка. Затем поднять заднюю часть автомобиля домкратом, ослабив предварительно болты крепления колеса. И после этого можно полностью снять колесо.

Далее нужно будет снять тормозной барабан. Колодки снимать не обязательно, хотя в данном отчете они уже были сняты.

До конца откручиваем гайку ступицы, как это показано на фото ниже.

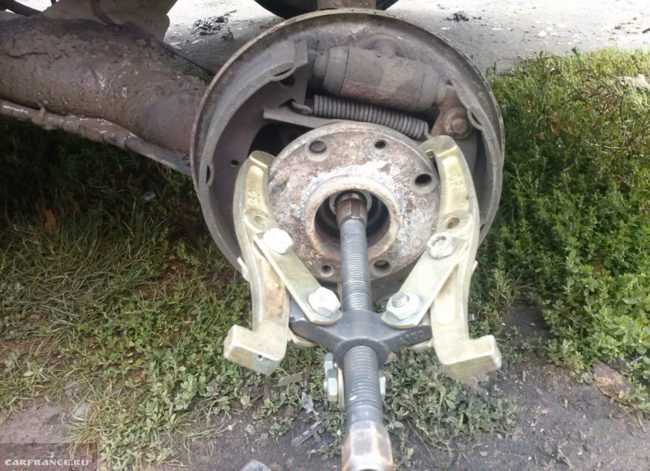

Когда гайка полностью откручена также стоит сразу вынуть шайбу при помощи отвертки либо магнитной рукоятки. И теперь, воспользоваться съемником, чтобы снять всю ступицу в сборе с полуоси:

Прокручивая шток съемника, ступица сама сползает с полуоси и без особых проблем ее можно полностью снять:

Если внутренняя обойма подшипника осталась на полуоси, что иногда бывает, можно при помощи этого же съемника снять ее. Затем берем ступицу в сборе и зажимаем ее в тисках, чтобы внутренняя сторона была направлена вверх. И при помощи щипцов вынимаем стопорное кольцо:

И затем можно переворачивать ступицу обратной стороной:

Берем подходящую выколотку по размеру и выбиваем при помощи ее старый подшипник. Я делал это с помощью большой торцевой головки и воротка:

И после непродолжительной работы получаем следующий результат.

Можно сказать, что демонтаж подшипника прошел удачно. Теперь берем смазку, и наносим ее в достаточно обильном количестве на внутреннюю часть ступицы.

И наставляем новый ступичный подшипник ровно по центру:

И чтобы запрессовать новый ровно без перекосов, лучше воспользоваться для этой цели старым подшипником. Когда он зайдет уже достаточно глубоко, можно окончательно запрессовать его.

Это необходимо делать до тех пор, пока не появится паз для установки стопорного кольца.

После этого смазываем полуось литолом и ставим ступицу в сборе на свое место. Цена нового подшипника составляет порядка 300 рублей, если же в сборе со ступицей — не менее 700 рублей.

Инструкция по замене

Замена заднего ступичного подшипника на Ваз 2114 осуществляется так:

Ослабьте колесные болты и ступичную контргайку перед тем, как поднять автомобиль.
Поднимите автомобиль с помощью домкрата. Скрутите до конца гайку ступицы и снимите колесо. Открутите крепежные болты на барабане.
Снимите барабан. Если он приржавел, предварительно обработайте место соединения с помощью WD-40. Если и после этого барабан не поддается, используйте длинные шпильки. Вкрутите их в отверстия и поочередно затягивайте до тех пор, пока запчасть не сдвинется с места

Можно осторожно помогать молотком, постукивая им с обратной стороны. Разогните стопор и открутите контргайку

Если она идет туго, воспользуйтесь удлинителем для ключа.
С помощью универсального съемника спрессовываем ступицу.
На валу остается внутренняя обойма, а в корпусе наружная часть подшипника. Если параллельно вы хотите заменить колодки, нужно снять крепления полуоси.
Теперь наступило время демонстрировать механизм целиком.
Как правило к щитку тормозов прикипает задняя часть оси. Для демонтажа придется воспользоваться молотком.
Снимаем обойму подшипника ступицы универсальным съемником. Если тормозную систему менять не нужно, эту операцию можно выполнить прямо на полуоси автомобиля.
Кладем ступицу на кирпичи или бруски, как показано на фото. Молотком выбиваем старый задний ступичный подшипник.
Обязательно уберите грязь, промойте ступицу в бензине. Очистите подобным образом и полуось. Используйте густую смазку для обработки посадочной поверхности. Поставьте новый подшипник на ступичное отверстие. Монтажные фаски помогут избежать перекосов.
Рукой нажмите на подшипник и вдавите его примерно на 3 миллиметра. Поставьте сверху старый подшипник.
Боковой частью молотка осторожно забейте деталь внутрь. Если процесс идет тяжело, можно охладить подшипник в морозилке, а ступицу разогреть.
Когда подшипник задней ступицы займет свое место, можно устанавливать стопорное кольцо. Для этого используются круглогубцы. Не забудьте предварительно смазать ось.
Аккуратно наживите собранные механизм на цапфу. Следите, чтобы избежать перекосов. Затем наденьте на резьбу шайбу и накрутите контргайку ступицы.
С помощью гайки запрессуйте ступицу на ось. Момент затяжки: 220 Н*М. Поставьте барабан, закрепите его и прикрутите шасси.

Как видите, замена подшипника — занятие довольно сложное и длительное. Необходимо иметь специальный инструмент. Иногда проще обратиться за помощью в автосервис.
