Снятие и замена заднего подшипника ступицы ваз 2108, 2109, 21099

Замена подшипника задней ступицы ВАЗ 2108 без съемника

Когда сам узел снят, следует осуществить снятие выпрессовку и установку нового подшипника. Первый способ актуален, если в распоряжении не имеется специального инструмента.

Вынимаем стопорное кольцо;
Фиксируем ступицу ВАЗ таким образом, чтобы нижняя часть была свободна и ничто не мешало выпадению обоймы;

Берем подходящую по размерам трубу (чуть меньше посадочного диаметра) и резкими, но аккуратными ударами выбиваем саму обойму с шариками (вместо трубы можно взять насадку на «30»);

После демонтажа следует снять размер заднего ступичного подшипника ВАЗ 2108 чтобы не ошибиться с выбором запасной части. Также, непосредственно перед заменой, следует обработать внутреннюю часть, убрав оттуда ржавчину и грязь при помощи мелкой наждачной бумаги и тщательно смазать посадочные места.

Теперь можно устанавливать новую деталь

Выравниваем ступицу в горизонтальной плоскости.
Обрабатываем новый шарикоподшипник литолом или солидолом.

Устанавливаем деталь абсолютно ровно в отношении посадочного места.
Аккуратно наживляем запчасть. Основное правило – избежать перекоса. Если элемент не заходит – значит имеется искривление и надо заново начать процедуру.

После того, как деталь зайдет наполовину, можно приложить большее усилие – перекосить ее уже не получится. (на фото ниже представлен процесс запрессовки через старый подшипник – удобно использовать его в качестве проставки);
Монтируем стопорное кольцо;

Замена с помощью съемника и пресса

Существенно облегчить процесс ремонтных работ можно при использовании специального пресса. Он позволяет аккуратно выпрессовать деталь, и установить ее обратно максимально эффективно.

Фиксируем деталь в тисках пресса;
При помощи штока выдавливаем шарикоподшипник;
Запрессовка осуществляется в обратном порядке. Для удобства и безопасности желательно осуществлять запрессовку через снятую деталь.

Примечание: Плюс этого способа в том, что давление нарастает постепенно и сама деталь не испытывает ударных нагрузок, как при работе молотком. Если у вас есть возможность – используйте именно этот способ, как наиболее безопасный и удобный. Пресс часто доступен на СТО или его можно найти у соседа по гаражу. А при желании такой прибор делается самостоятельно.

Альтернативой для пресса является наличие специального инструмента в виде съемника. Инструмент поможет сэкономить время при работе. С его помощью можно провести быструю замену заднего ступичного подшипника ВАЗ 2108, а цена его остается в пределах разумного. Так, стоимость колеблется между отметками 1500-700 рублей в зависимости от страны изготовителя и бренда.

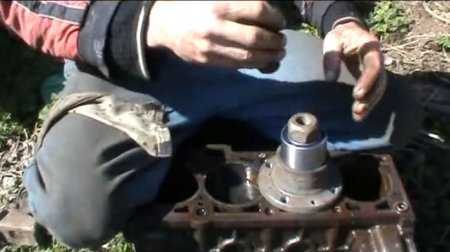

Устанавливаем ступицу в тисках;
Упираем кольцо съемника в шарикоподшипник;
На шток с обратной стороны накручиваем болт;

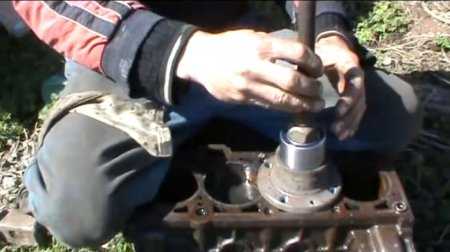

Производим плавную запрессовку;

Преимущества такого подхода очевидны – можно установить деталь самостоятельно или демонтировать ее, исключив возможность перекоса.

Сборка и установка узла

После запрессовки нового элемента можно приступать к сборке всего узла. Весь процесс осуществляется в обратном порядке:

Устанавливаем на место стопорное кольцо;
Монтируем ступицу в сборе непосредственно на ось;

Закручиваем стопорную гайку;
Надеваем тормозной барабан на направляющие шпильки, закручиваем их;
Монтируем колесо на свое посадочное место;

Примечание: Важно понимать, что работы должны осуществляться при помощи динамометрического ключа, так как для любого болта есть свои моменты затяжки. А перед выездом на дороги общего пользования необходимо проверить исправность и функциональность всей системы

Замена передней ступицы

Открутить гайку колеса головкой на 30.
Поднять машину на домкрат.
Снять колесо.
Снять тормозной суппорт.
Сняв тормозной диск, появится доступ к передней ступице.
Отвинтить ступичную гайку. Крепится она тремя болтами. Болты слишком близко расположены друг другу, поэтому головка стает здесь очень плотно и вращать ее тяжело.

При помощи отвертки сдергивать ступицу с посадочного места.

Тщательно прочистить посадочное место.
В корпус ступицы должен быть вставлен сальник. Его нужно поддеть, так как он будет мешать (его можно будет вставить в новую ступицу). Чтобы он лучше сел, его посадочное место следует смазать маслом.
Под сальником останутся следы грязи, чтобы в дальнейшем грязь не попадала под новый сальник, необходимо смазать его специальной жидкостью.
Поставить ступицу на место. Слегка закрутить ступичную гайку, чтобы ступица не выпала.
Вдавливать ее внутрь.
С обратной стороны закрутить все необходимые винты.

Замена подшипника передней ступицы

Данный ремонт лучше выполнять с помощником:

Поднять колесо на домкрат.
Включить зажигание, включить 3 или 4 передачу.

Чтобы не мешал звук двигателя, нужно нажать на сцепление, выключить зажигание с послушать.
Гайку ступицы отворачивать лучше вдвоем (один на тормоз давит, а другой крутит).
Освободить поворотный кулак от шаровой опоры, открутив два болта.
Вынуть тормозной суппорт, открутив два болта на 17.
Снять тормозной диск вместе со ступицей. Так легче.

Если покрутив диск будет слышен звук, значит проблема была именно в подшипнике.
Снять подшипник.
Поменять его.
Собрать все в обратном порядке.

Заменить ступицу можно и своими руками. Однако нужно быть очень внимательными в процессе такой работы.Ведь с колесами шутки плохи – все гайки должны быть закручены максимально плотно. Цена на ремонт в автосервисе является намного выше той, которую пришлось бы заплатить, выполняя ремонт самостоятельно.Прежде чем приступать к замене ступицы, стоит пересмотреть фото и видео на эту тему. Инструкция также не будет лишней.

Замена заднего ступичного подшипника ВАЗ 2108 вместе со ступицей

Глушим мотор, ставим машину на передачу, устанавливаем упоры под переднюю ось.
Поддомкрачиваем нужное нам колесо.

Срываем болты крепления и убираем снятое колесо.

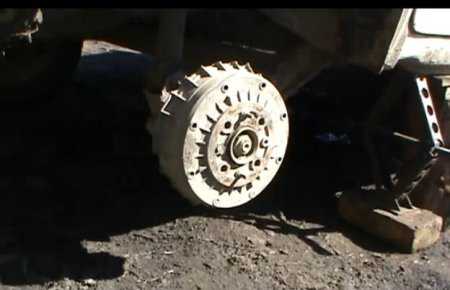

Теперь у нас есть доступ к тормозному барабану. При помощи ключа на «12» выкручиваем направляющие штифтов и убираем его. Возможно, тормозной барабан прочно сидит на своем месте. Тогда на помощь придет универсальная смазка WD-40. А если узел прикипел слишком сильно, то его можно снять при помощи молотка или киянки, аккуратно постукивая по периметру.

Откручиваем ступичную гайку.
Снимаем ступицу при помощи специального двухзахватного съемника. Если такового не имеется, то можно просто прикрутить колесо к оси, а затем быстро сдернуть его.

Процесс полностью соответствует упомянутому выше:

Снимаем колесо;
Демонтируем тормозной барабан;
Откручиваем гайку крепления;
Снимаем ступицу полностью;
Выпрессовывать подшипник попросту не надо – достаточно смонтировать новую деталь в порядке, обратном первым трем пунктам. Главное – смазать новые элементы и затянуть болты, согласно рекомендациям в инструкции по эксплуатации.

Как определить неисправность подвески и ступицы

Признаком замены ступицы на ВАЗ 2109 может быть сильный шум или стука во время езды. Но это ненадежный источник, поскольку причин возникновения стука может быть несколько: стучать также могут планки ручника, тормозные колодки, сайлентблоки задних стоек. Трудно угадать.

Чтобы сказать точнее, нужно брать домкрат, поднимать, крутить, шатать и проверять. Ступичный подшипник обычно не стучит, но гудеть и вибрацию на кузов давать может. Стук, и довольно сильный, будет издавать только требующий замены подшипник.

Проверить состояние подшипника несложно — домкратом поднимаем необходимую сторону, крутим и шатаем колесо, если есть гул — подшипник к замене. Если есть люфт, проверяем затяжку ступичной гайки и колесных болтов.

Не допускается устранение люфта в подшипниках ступиц колёс чрезмерной затяжкой гаек. Момент затяжки гаек крепления ступицы передних и задних должен быть: гайка подшипника ступицы заднего колеса 186,3-225,6 (19-23) Н*м (кгс*м), гайка подшипника ступицы переднего колеса 225,6-247,2 (23-25,2) Н*м (кгс*м).

Далее снимаем колесо и метрометром проверяем биение ступицы, если биение рабочих поверхностей ступицы более 1,5 мм, ступицу нужно заменить.

При замене ступичного подшипника обязательно осмотрите ступицу, если новый подшипник на нее будет устанавливаться очень легко, то такую ступицу надо заменить новой, иначе она будет болтаться. И, несмотря на замену подшипника, провоцировать вибрацию и стук.

В ступицах передних и задних колес применяются шариковые двухрядные подшипники с уплотнителями, не требующие замены смазки и регулировки в процессе эксплуатации.
При выпрессовке ступиц колес подшипники разрушаются. Поэтому выпрессовку ступиц необходимо проводить только в случаях повышенного шума подшипников или значительного увеличения зазора в них: более 0,015 мм — в передних и более 0,030 — в задних.

При выборе ступичного подшипника следует знать его размеры:

размер подшипника задней ступицы ВАЗ 2109 — 60 мм (наружный диаметр), 30 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 6256706Е1С17;
размер подшипника передней ступицы ВАЗ 2109 — 64 мм (наружный диаметр), 34 мм (внутренний диаметр), 37 мм (ширина), каталожный номер 2108310302001.

Цена подшипника ВАЗ 2109 — 600 рублей, актуальна для Москвы и области (весна 2017 года).

Для замены ступицы ВАЗ 2109 понадобится такой инструмент:

домкрат и баллонный ключ;
торцевой ключ на 30 мм и длинная труба на него;
пассатижи для съема стопорных колец;
простые пассатижи или накидной ключ «на 12» (для откручивания направляющих штифтов заднего тормозного барабана);
деревянный брусок и молоток;
зубило и монтировка;
универсальный съемник для выпрессовки ступицы или обратный молоток;
новая ступица на ВАЗ 2109 с артикулом 21083104014 или 21103104014.

Сперва зубилом или отвёрткой необходимо расконтрить буртик гайки подшипника ступицы.

Затем берём головку «на 30»…

… и ослабляем гайку подшипника ступицы.

Ослабляем болты крепления колеса.

Поддомкрачиваем автомобиль. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки. Выкручиваем 4 болта крепления колеса и снимаем его.

Ключом «на 12» откручиваем две направляющие.

Если направляющая не откручивается, с помощью молотка ее необходимо «встряхнуть», легонько постучав.

Снимаем тормозной барабан.

Устанавливаем на ступицу обратный молоток…

… и снимаем ступицу.

Берём новую ступицу в сборе.

Смазываем внутренний подшипник и…

… посадочную ось смазкой.

Устанавливаем туда новую ступицу в сборе.

С помощью динамометрического ключа головкой на 30 мм закручиваем гайку.

Если есть метрометр можно проверить допуски биения ступицы. Выставляем его на нужный уровень и замеряем сначала по горизонтали…

… затем по вертикали.

Если допуски в норме, собираем всё в обратной последовательности.

Диагностика, признаки неисправности, причины поломки

При грамотной эксплуатации сам шарикоподшипник может проходить действительно долго – порядка 100 000 километров. Однако есть ряд причин, по которым деталь может прийти в негодность намного раньше. Среди них:

частая езда на высокой скорости по плохим дорогам;
неграмотная установка без смазки (как следствие – перегрев и повышенный износ);
длительное воздействие агрессивной среды (вода, грязь, прочие абразивы или жидкости, попадающие внутрь);

Понять, что шарикоподшипник вышел из строя просто – в районе задних колес появляется отчетливый шум или гудение. Если игнорировать проблему, то появятся вибрации на кузова, а в критических случаях — скрежет в задней части, свидетельствующий о том, что узел просто рассыпался. Ждать дальше просто непозволительно – колесо может попросту заблокироваться на ходу, поэтому необходимо немедленно осуществить замену.

Проверка ступичных подшипников:

Определение неисправности:

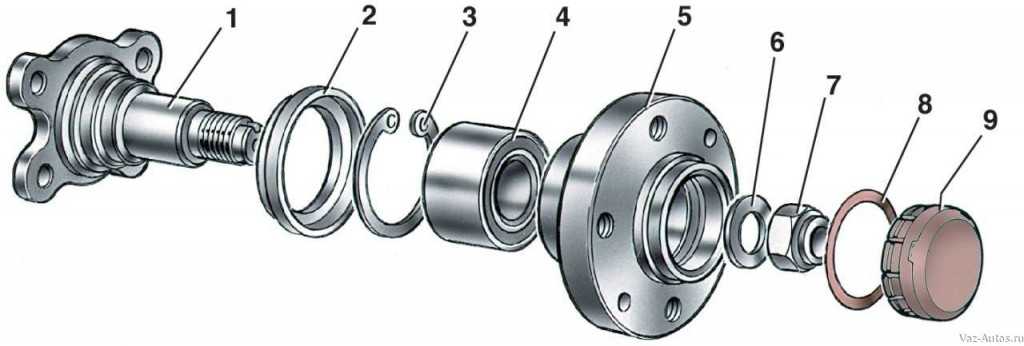

Задний ступичный подшипник ВАЗ 2108 — устройство узла

Основные детали узла можно разглядеть на фото, представленном ниже:

направляющая;
задняя ступица;
уплотнительный элемент;
стопорное кольцо;
ступичный подшипник;
упорное кольцо;
гайка ступицы;
влагозащитный элемент;
внешняя защитная шайба;

Прежде чем, приступать непосредственно к снятию подшипника ступицы заднего колеса ВАЗ 2108 и установке новой детали, следует запастись необходимыми инструментами. Так, в перечне необходимых инструментов присутствуют:

набор ключей (обязательно присутствие головки на 30);
плоскогубцы или круглогубцы;
деревянный брус;
домкрат;
молоток;
зубило;
монтировка;
для облегчения процесса потребуется также специальный съемник и тиски.

Примечание: В принципе, можно обойтись без последнего пункта, однако с таким набором процесс замены будет максимально быстрым, удобным и эффективным. К тому же наличие специального съемника поможет менять не только задний, но и передний подшипник ступицы, в том числе и не только на автомобилях ВАЗ.

Когда проводят замену

Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.

Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.

Признаки неисправности

Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:

Появляется шум, сильный гул или стук в задней части автомобиля при движении;
В подшипнике обнаруживается люфт.

Проверка состояния

Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:

Поднимите колеса и раскрутите каждое из них вручную;
Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
Если услышите характерный гул, это говорит об износе ступичного подшипника;
Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;
Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
Если раскачка есть, тогда придется провести замену ЗПС.

Диагностика, признаки неисправности, причины поломки

частая езда на высокой скорости по плохим дорогам;
неграмотная установка без смазки (как следствие – перегрев и повышенный износ);
длительное воздействие агрессивной среды (вода, грязь, прочие абразивы или жидкости, попадающие внутрь);

Инструкция по замене подшипника

Чтобы быстро и безошибочно выполнить работу, следуйте таким рекомендациям:

Для начала снимите защитный колпачок и расконтрите ступицу заднего колеса (сделать это можно с помощью молотка и зубила).

Послабьте протяжку болтов на ступице и колесе. Учтите, что момент затяжки гайки ступицы весьма серьезный, поэтому нелишним будет увеличить «плечо» ключа дополнительной трубой.

Поставьте авто на первую скорость и зафиксируйте автомобиль (сделать это можно с помощью установки специальных «башмаков» под передние колеса). На ручной тормоз не ставьте.

Окончательно откручиваем все болты и снимаем заднее колесо.

Откручивайте направляющие штифты.

И демонтируйте тормозной барабан.

Если он не снимается, можно воспользоваться бруском (в роли прокладки) и молотком. Путем постукивания по нему, или прокручивая барабан можно с легкостью подорвать с «насиженного» места.

Теперь переходите к основной части. Полностью откручивайте гайку ступицы и снимайте ее с цапфы.

Если есть съемник, то используйте его.

Если же нет, то можно воспользоваться более простым методом.

Или использовать монтировку.

Верните колесо на месте, прикрутите его к ступице болтами (можно до конца не затягивать). После этого резко переместите его на себя (ступица должна сняться).

Учтите, что данная работа не всегда проходит гладко. В частности, на цапфе может остаться внутреннее кольцо подшипника. Если вам не повезло, то придется убирать его с помощью зубила и монтировки.

Или можно применить съемник.

Подшипник в ступице будет фиксировать специальное стопорное кольцо – снимайте его. Для этого можно использовать специальные пассатижи-съемники или обычную отвертку.

Теперь выдавливайте с помощью съемника подшипник из ступицы. Если съемника под рукой нет, то необходимо найти трубу с подходящим диаметром, поставить ее и бить до «победного».

Или так.

Очистите внутреннюю поверхность ступицы и хорошо смажьте ее.

Запрессовывайте новый подшипник. Здесь есть несколько вариантов – сделать работу с помощью съемника, тисков или же молотка и деревянной или металлической, как в нашем случае, проставки.

Возвращаем на место стопорное кольцо с помощью отвертки и пассатижей.

Производим монтаж ступицы на ось. Если не получается посадить деталь на место вручную, можно аккуратно подбивать подшипник с внутренней стороны.

Для этого используйте трубу соответствующего диаметра или свечной ключ.

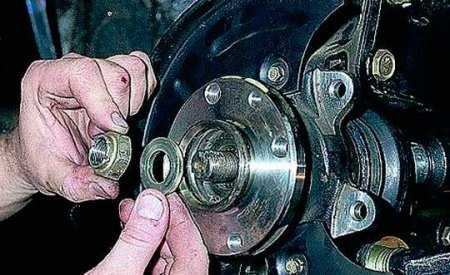

Далее возвращаем на место шайбу и гайку. Затягивайте гайку и запрессовывайте ступицу до упора.

Возвращайте тормозной барабан и колесо на место.

Протягивайте гайку ступицы. Здесь учтите, что момент затяжки должен быть 19-23 кгс*м.

Если динамометрического ключа под рукой нет, необходимо закрутить гайку с тем же усилием, с которым она была закручена до этого. Не забудьте накернить гайку.

Диагностика стука, возникающего в передней подвеске автомобиля ВАЗ 2112

В автомобиле ВАЗ 2112 установлена телескопическая, независимая передняя подвеска с цилиндрическими винтовыми пружинами(см. Замена передних пружин ваз 2110 делаем своими силами), с гидравлическими амортизаторами на стойках. Для того, чтобы определить если ли на ВАЗ 2112 стук в передней подвеске необходимо выполнить такие работы:

Сделать выезд на автомобиле, который даст возможность выявить наличие дефекта и определить режим его проявления.
Определить момент затяжки гаек, которые фиксируют: верхнюю опору стойки к кузову, верхнюю опору стойки к ее штоку.
Сделать выезд на авто.
Если дефект не устранен нужно, проконтролировать люфт шаровой опоры на передней подвески.
При необходимости контролируется регулировка зазора между рейкой рулевого механизма и упором.
Снова выезд на машине.
Дефект не устранен, поэтому проверяется люфт подшипника, который расположен в верхней опоре и в самом подшипнике этой опоры стойки.
При выявлении отклонений выполняется замена переднего подшипника ступицы ВАЗ 2112 или другой поврежденной детали.
Контрольный выезд на авто, стук остался.
Меняется телескопическая стойка. В зависимости от неисправностей левая или правая.
После проведения всех операций на ВАЗ 2112 стук в передней подвески будет устранен, что проверяется при поездке на автомобиле.

Как заменить подшипник передней ступицы на автомобиле ВАЗ 2112

Установленному в ступице шариковому двухрядному подшипнику во время эксплуатации регулировка или смазка не требуется. Выпрессовка ступицы приводит к разрушению подшипника, поэтому только при замене подшипника можно выпрессовать из поворотного кулака ступицу.

Совет: при запрессовке подшипника ступицы нужно брать оправку из набора соответствующего размера. При их отсутствии можно использовать кольца старого подшипника.

Итак:

На ВАЗ 2112 замена подшипника передней ступицы начинается со снятия защитного колпака.
Раскернивается гайка ступицы. Ослабляется гайка ступицы и затяжка болтов, фиксирующих на автомобиле колесо.

Совет: Затяжка гайки осуществляется большим моментом, поэтому лучше использовать рычаг при ее откручивании, например, кусок трубы.

Снимаются колесо, тормозной диск.
Ослабляется затяжка гаек, удерживающих болты крепления к стойке поворотного кулака.
Откручиваются два болта, которыми фиксируется шаровая опора к поворотному кулаку.
Отворачиваются гайки и вынимаются болты, удерживающие поворотный кулак стойки.
Откручивается гайка ступицы и снимается упорная шайба.
Поворотный кулак выводится из кронштейна стойки, как показано на фото.

Вытаскивается кулак из кронштейна стойки

Выколоткой выпрессовывается ступица, расположенная во внутреннем кольце подшипника.

Совет: Съемником спрессовывается оставшаяся на подшипнике наружная часть кольца, расположенного внутри. Две специальные выемки на ступице служат для удобства демонтажа.

С поворотного кулака с обеих сторон снимаются стопорные кольца.
Из поворотного кулака выпрессовывается подшипник, для чего нужно использовать оправку.
Устанавливается наружное стопорное кольцо.

Установка наружного стопорного кольца

Замена переднего ступичного подшипника ВАЗ 2112 выполняется запрессовкой прессом или в тисках при помощи оправки нового подшипника

Операцию нужно проводить очень осторожно, иначе подшипник может разрушиться. Устанавливается внутреннее стопорное кольцо

Запрессовывается ступица во внутреннее кольцо подшипника.

Замена переднего ступичного подшипника на ВАЗ 2112

Поворотный кулак монтируется обратно его снятию.

Совет: При сборке узла нужно брать новую гайку ступицы .

Затягивается и контрится в двух местах гайка ступицы, закручиваются болты крепления колеса.
Устанавливается защитный колпак.

Как правильно выполняется замена передних ступичных подшипников на ВАЗ 2112, можно посмотреть на видео. Своевременная замена подшипника передней ступицы ВАЗ 2112 увеличит надежность эксплуатации автомобиля и период между капитальными ремонтами передней подвески, уменьшится цена проведения ремонтных работ.

Замена

Подобрав необходимый для замены комплект подшипников передней ступицы, можно приступать к работе.

Для ремонта вам потребуется помимо стандартного набора инструментов, специальные оправки для подшипников. При их отсутствии можно воспользоваться трубой, подходящей по диаметру.

Демонтажные работы

Следуя инструкции и опираясь на видео уроки, вы сможете своими руками заменить подшипник передней ступицы.

Ослабьте натяжение болтов колеса, снимите декоративную пластиковую заглушку с подшипника ступицы и расконтрируйте крепежную гайку.
С помощью торцевой головки и рычага ослабьте крепежную гайку подшипника.
Поднимите автомобиль с помощью домкрата, после чего снимите колеса с той части передка автомобиля ВАЗ 2109, где планируется выполнять замену подшипа.
Снимите все, что может помешать вам демонтировать ступицу. К таковым объектам относится тормозной диск, крепление к поворотному кулаку, шаровой опоре, болты крепления поворотного кулака, крепежи передней стойки. Демонтируйте все это и двигайтесь дальше.
Полностью открутите гайку передней ступицы, снимите ее и демонтируйте упорную шайбу.
Из кронштейна передней стойки необходимо вывести ступицы и снять ее.
Ступица демонтирована, потому можно выпрессовать из нее поврежденный подшипник и поставить на его место исправный узел.
Положите ступицу на тиски или разместите другим удобным для вас способом.
Используя выколотку, которая подходит по диаметру, прессуйте ступицу из внутреннего кольца подшипа.
В некоторых случаях наружная часть внутреннего кольца может остаться на ступице. В такой ситуации вам не обойтись без съемника. Вообще лучше работать со специальным инструментом. Он наверняка найдется среди ваших знакомых или соседей по гаражу.
Этой же выколоткой необходимо извлечь подшипник из поворотного кулака. Чтобы сделать такую работу, придется заранее снять стопорные кольца. Они извлекаются любым подручным инструментом, например шилом. Хотя есть специальные зажимы для подобных целей.

Аккуратность превыше всего

Все, подшипник ступицы вам удалось снять.
Тщательно обработайте все демонтированные детали, используя чистый керосин. Соблюдайте правила пожарной безопасности.
Оцените состояние самой ступицы. Если на ней есть следы повреждений, дефекты, сколы, ее следует заменить на новую.
Новый подшипник устанавливается на место при помощи тисков или пресса. Усилие при этом прикладывают обязательно к наружным кольцам.
Использовать инструмент типа молотка для забивки подшипника категорически запрещается, поскольку это приведет к разрушению новой детали.
Установив подшипник передней ступицы, выполните процедуру обратной сборки
Не забудьте поменять гайку ступицы.
Когда узел будет полностью собран и автомобиль опущен на землю, только тогда необходимо полностью затянуть крепежные гайки.

https://youtube.com/watch?v=wJUmkUIO2lQ

Ремонтировать переднюю ступицу при износе, поломке подшипника не так сложно, как может показаться на первый взгляд. Наша инструкция, дополненная видео руководствами, поможет вам своими руками выполнить процесс от начала и до конца.

Загрузка …

Технические характеристики подшипников

Каталожный номер изделия – 256706, у него такие характеристики:

Диаметр внутренней обоймы – 30 мм.
Диаметр внешней обоймы – 60 мм.
Масса – 400 гр.
Ширина подшипника – 37 мм.
Внутри находится 28 шариков диаметром 9,525 мм.
Динамическая грузоподъемность не менее 30,1 кН.
Статическая грузоподъемность 25,9 кН.
Подшипник работает нормально при 6500 об./мин.

Всего четыре производителя этих изделий в России:

ОАО «СПЗ» (г. Саратов). Производит наиболее качественные и долговечные подшипники. Стоимость довольно низкая.
ГПЗ-23 (г. Вологда). Выпускает очень хорошие элементы, которые немногим уступают саратовским (обозначаются аббревиатурой VBF).
Самарский СПЗ-4. Не отличается качеством изделий, зато стоимость очень низкая.
ГПЗ-20 в г. Курске. Занимался завод выпуском качественных изделий, в настоящее время можно найти на прилавках только экземпляры прошлых годов выпуска.

Поэтапный метод замены подшипника задней ступицы на ВАЗ 2109, 2110

стопорим автомобиль спереди;
срываем колесные болты;
срываем центральную гайку (7) ступицы, предварительно сняв колпачок (9);
поддомкрачиваем сторону и выставляем “козелки”;
снимаем колесо;
заливаем место посадки тормозного барабана WD-40 или другими спец – жидкостями (можно воспользоваться соляркой или тормозной жидкостью);
откручиваем направляющие болты( желательно слегка обстучать молотком);
пытаемся аккуратно снять тормозной барабан (если не идет – вкручиваем подходящие болты в специальную резьбу на тормозном барабане, делаем натяг и очень не сильно пытаемся молотком подбить его. В большинстве случаев, результат будет положительным. Есть в продаже специальные съемники барабанов, это на тот случай, если ничего не поможет);
откручиваем полностью центральную гайку (есть, конечно, возможность открутить ее сразу, и даже снять ступицу вместе с колесом и барабаном, но тогда существует высокая вероятность повреждения тормозных колодок);
стягиваем ступицу (если на оси осталась одна из внутренних обойм подшипника, необходимо воспользовавшись съемником или просто заточенным зубилом постараться сдвинуть ее с места);

осматриваем ось на наличие следов проворачивания подшипника (если есть меняем, целесообразно ступицу в сборе);
осматриваем тормозной цилиндр на протекание, колодки на износ;
снимаем стопорное кольцо со ступицы, воспользовавшись круглогубцами и (или) отвертками.

обязательно очищаем кромку от ржавчины, смачиваем ее WD-40 или тем, что есть под рукой.

Существует три варианта выпрессовки подшипника:

Специальным прессом (есть далеко не у всех).
Съемником (стоит не дорого можно приобрести, пригодится и на будущее).
С помощью тяжелого молотка (не менее 2 кг) или кувалды. НА первый взгляд способ может показаться немного агрессивным, но его практикуют подавляющее количество мастеров и СТО, его мы и рассмотрим.

ступицу необходимо хорошо установить на жесткую поверхность, и несколькими резкими ударами через оправку сместить подшипник с места. Когда это произошло, нужно установить ступицу, например на тиса (что бы был упор для ступицы и свободное место для выхода подшипника)

еще несколько ударов и подшипник выйдет (не спешите выбрасывать его);
осматриваем посадочную плоскость под подшипник, зачищаем наждачной бумагой ржавчину, смазываем обычным моторным маслом (можно отработкой);
новый подшипник необходимо скрутить любым подходящим болтом через шайбы (шайбы необходимо подбирать по внутренним обоймам, подшипник двухрядный и при установке велика вероятность его разбора);
устанавливаем ступицу на жесткую поверхность.

– сверху ставим скрученный подшипник, его установочную плоскость тоже слегка смазываем маслом (новый хороший подшипник внутри обычно смазывать не надо, но если у вас есть сомнения и немного опыта по сбору и разбору, можно положить смазку “литол” -24)

– обычным 500-граммовым молотком, очень слегка, пытаемся выровнять подшипник в плоскости;

– берем подходящую оправку (например, монтировку), и пытаемся несильными ударами запрессовать подшипник.

-основное правило – никаких сильных ударов, если не идет – значит криво

– после того как подшипник пройдет половину уже можно приложить не много силы, так как перекосить его уже не может.

-когда доймем до среза ступицы, необходимо воспользоваться старой обоймой, как оправкой (никаких сильных ударов, металл высокоуглеродистый, при сильном ударе может лопнуть и нанести очень тяжелую травму)

– добиваем до упора и ставим стопор (если с установкой стопора проблемы, то, скорее всего вы не добили до конца) стопор должен легко пружинить в пазу;
