Немного об устройстве и функционале
Главное назначение детали – обеспечить равномерность при вращении колес автомобиля. Учитывая название детали, несложно догадаться, что ступичные подшипники – это связующее звено между ступицей и осью, к которой крепятся тормозной диск и колесо.
Устройство детали полностью соответствует классической разновидности подшипников качения. Это два металлических кольца, в которые запрессованы конические ролики, защищенные от корпуса с помощью прочного резинового изолятора.
В отличие от зарубежных конкурентов, отечественные подшипники создаются по устаревшей технологии HUB. Они устанавливаются довольно сложно, требуют очень точного момента затяжки и нуждаются в обильной смазке.
Работы механизма хватает на несколько лет. Советуется менять запчасть на Ваз 2114 примерно раз в 100 тысяч километров. Но негативные факторы эксплуатации могут ускорить процесс износа:
- Плохие дороги. Вся сила ударной нагрузки приходится на этот механизм системы. Со временем металл «устает» и подшипник начинает разрушаться.
- Агрессивные реагенты. В России в целях экономии средств в зимний период часто используются агрессивные химические реагенты для посыпки дороги от гололеда.
- Резкая смена температур. Владельцы теплых гаражей в зимний период неосознанно сокращают срок службы многих металлических деталей, для которых большую нагрузку создают резкие перепады температуры при выезде и въезде в гараж.
Снимаем задний ступичный подшипник
- Поддеваем отверткой и снимаем колпак ступицы
- Отгибаем замятый край гайки на оси ступицы
- Берем торцевой ключ на 30 и ослабляем затяжку гайки
- Поддомкрачиваем автомобиль и снимаем с него колесо и тормозной барабан.
- Откручиваем гайку и снимаем упорную шайбу
- При помощи съемника спрессовываем ступицу с оси вместе со подшипником.
- Если подшипник развалился, то его можно снять двузахватным съемником. Для этого есть специальные выемки на подшипнике
- Устанавливаем нашу ступицу в тиски
- При помощи съемника сжимаем и извлекаем стопорное кольцо подшипника
- При помощи чашечного съемника выпрессовываем подшипник
Фото отчет по замене подшипника задней ступицы на автомобилях ВАЗ 2114 и 2115
Итак, первым делом необходимо снять колпачок гайки сутпицы и сорвать ее при помощи хорошего воротка. Затем поднять заднюю часть автомобиля домкратом, ослабив предварительно болты крепления колеса. И после этого можно полностью снять колесо.
Далее нужно будет снять тормозной барабан. Колодки снимать не обязательно, хотя в данном отчете они уже были сняты.
До конца откручиваем гайку ступицы, как это показано на фото ниже.
Когда гайка полностью откручена также стоит сразу вынуть шайбу при помощи отвертки либо магнитной рукоятки. И теперь, воспользоваться съемником, чтобы снять всю ступицу в сборе с полуоси:
Прокручивая шток съемника, ступица сама сползает с полуоси и без особых проблем ее можно полностью снять:
Если внутренняя обойма подшипника осталась на полуоси, что иногда бывает, можно при помощи этого же съемника снять ее. Затем берем ступицу в сборе и зажимаем ее в тисках, чтобы внутренняя сторона была направлена вверх. И при помощи щипцов вынимаем стопорное кольцо:
И затем можно переворачивать ступицу обратной стороной:
Берем подходящую выколотку по размеру и выбиваем при помощи ее старый подшипник. Я делал это с помощью большой торцевой головки и воротка:
И после непродолжительной работы получаем следующий результат.
Можно сказать, что демонтаж подшипника прошел удачно. Теперь берем смазку, и наносим ее в достаточно обильном количестве на внутреннюю часть ступицы.
И наставляем новый ступичный подшипник ровно по центру:
И чтобы запрессовать новый ровно без перекосов, лучше воспользоваться для этой цели старым подшипником. Когда он зайдет уже достаточно глубоко, можно окончательно запрессовать его.
Это необходимо делать до тех пор, пока не появится паз для установки стопорного кольца.
После этого смазываем полуось литолом и ставим ступицу в сборе на свое место. Цена нового подшипника составляет порядка 300 рублей, если же в сборе со ступицей — не менее 700 рублей.
Как же проверить ступичный подшипник?
Процедура довольно простая и банальна: после длительной езды нужно дотронутся до того места колеса, откуда исходит посторонний звук. Если оно горячее по сравнению с другой стороной, это первый признак, что нужно менять подшипник.
Можно и более детально провести диагностику. Поднять авто домкратом, перед этим открутив болты колес. Подставить противооткатные упоры, и полностью поднять ту сторону, что проверяете.
Потом нужно взять колесо и покачать его с максимальным усилием. Если будет глухой стук, нужно попросить друга, чтобы он нажал тормоза. Провести процедуру вновь, если стук пропал, значит нужно заменить подшипник ступицы.
Какой подшипник лучше выбрать?
Эта деталь может быть, как русского, так и иностранного производства. Многие мастера советуют вологодские они не плохого качества и самарские подшипники.
Качество не плохое, и цена значительно меньше. Китайские подделки не рекомендуется брать. Подшипник ступицы имеет размеры 64/34/37 миллиметров.
Что до инструментов, если у вас нету съемника для снятия подшипника передней или задней ступиц машин марки Ваз и тем более нет вообще не какого опыта по ремонту, то в таком случае начинать работу не стоит и необходимо обратится на СТО.
Хотя если есть хоть какие то навыки, то подшипник можно выбить и подручными средствами.
Также понадобится, торцовый ключик (головка) на тридцать и ключи на семнадцать и девятнадцать.
Как и какой подшипник выбрать?
Выбирать новую деталь очень часто достаточно затруднительно, ведь в этом есть множество нюансов, которые играют большую роль
При выборе нового подшипника всегда необходимо обращать внимание на качество изделия, технические характеристики, сертификат и упаковку, подтверждающие оригинальность. Но помимо оригинального подшипника задней ступицы ВАЗ2114 есть множество замен, которые так же доступны и рекомендованы к покупке
Советуем ознакомиться с всеми существующими вариантами для замены неисправной детали.
Оригинальная деталь
2108-3104020 и 2108-3104020-02 – это оригинальный номер подшипника задней ступицы на автомобиль ВАЗ2114. Данную автодеталь под таким номером делают на заводах АвтоВАЗ. Она точь-в-точь подходит к посадочному месту и её примерная цена 2000 рублей.
Аналоговые варианты деталей
Помимо оригинальных моделей подшипника есть множество других не менее качественных вариантов, также подходящих для установки. И именно эти варианты выбирают большинство водителей автомобилей ВАЗ 2114, так как иногда качество и время исправной работы данных деталей превосходит даже оригинальные подшипники. Но не рекомендуется покупать подшипники неизвестного производителя.
Некоторые нюансы и рекомендации для выбора, покупки и установки подшипника задней ступицы:
Замена заднего ступичного подшипника на ВАЗ 2114
При возникновении постоянного постороннего звука (гула) со стороны задних колес при движении, стоит обратить внимание на состояние ступичного подшипника. На ВАЗ 2114 данная деталь достаточно долговечная и бывает, что подшипник проходит более 200 000 км, но в случае, когда он начинает выть, его замена обязательна
Для того, чтобы его заменить самостоятельно, нам понадобится следующий инструмент:
- Тиски для большего удобства
- Специальный съемник с поворотными захватами
- Щипцы для снятия стопорных колец
- Деревянный брусок
- Молоток
- Трещотка и вороток
- Головки на 7 и 30 мм
Одно время я делал видео обзор по данной теме, но в связи с тем, что на тот момент не было под рукой всего необходимого инструмента и тисков, которые очень кстати при выполнении данного ремонта, все получилось не совсем так, как хотелось. Но суть работы в гаражных условиях все же понять можно.
Технология замены заднего ступичного подшипника ВАЗ 2114 своими руками
Снятие заднего ступичного подшипника
- Начинаем с ослабления колесных болтов и ступичной контргайки, до того как поднимите авто домкратом.
- Теперь поднимаем авто домкратом. Свинчиваем до конца ступичную гайку, снимаем колесо. Откручиваем крепления барабана.
- Снимаем барабан. Пробуйте сначала расшатать его руками.
- Если не получается, обработайте соединения смазкой WD-40.
- Получаем доступ к ступице и контргайке. Разгибаем стопор, откручиваем её. Для усиления момента используем удлинитель для ключа в виде трубы.
- Спрессовываем ступицу. Для этого устанавливаем съемник с лапками, как показано на фото. Захватываем тыльную часть ступицы, упор делаем на торец цапфы. Затягиваем съемное устройство, так деталь постепенно снимется.
- Внутри корпуса останется наружная часть изделия с сепаратором и роликами, а на валу внутренняя обойма. Если собираетесь менять колодки, то откручиваем крепления полуоси.
- Открутив болты, демонтируем конструкцию (цапфу, тормозной щиток с колодками). Помогаем ударами молотка по накрученной ступичной гайке. Не повертите полуось!
- Щиток тормозов снимется вместе с-осью, задняя часть которой обычно прикипает. Стучим по ней, демонтируем.
- С посадочной поверхности цапфы стаскиваем обойму ступичного подшипника, с помощью съемника. Эту же операцию осуществляют так же непосредственно на автомобиле, не снимая полуоси, в том случае если не требуется замена тормозной системы.
- Теперь переходим к ступице. Устанавливаем её, как показано ниже, например между двух кирпичей или брусков. Подбираем головку под диаметр внутренней обоймы, с помощью которой, ударами молотка выбиваем деталь из ступицы. Демонтаж завершен.
Установка заднего подшипника ступицы ВАЗ 2114
- Отчищаем ступицу от грязи, промываем в бензине, так же делаем с полуосью. Далее смазываем густой смазкой посадочную поверхность ступицы. Ставим шарикоподшипник на отверстие ступицы, ровно и без перекосов, для этого есть монтажные фаски.
- Руками нажимаем на новую запчасть, вставляем её на 3 мм. Теперь потребуется старый подшипник, который наставляем сверху.
- Равномерными ударами боковой частью молотка постепенно забиваем деталь внутрь ступицы. Следите, чтобы не было перекосов.
- После того как шарикоподшипник зайдет до конца, появиться возможность вставить стопорное кольцо, устанавливаем его с помощью круглогубцев. Ось так же смазываем.
- Наживляем собранную конструкцию на цапфу, ровно, без перекосов. Далее шайбу надеваем на резьбу, накручиваем ступичную контргайку.
- Теперь затягиваем гайку, с помощью которой напрессовываем ступицу на ось, не забываем её законтрить. Момент затяжки приведен в таблице ниже. После этого устанавливаем барабан, крепим его и прикручиваем шасси.
Этапы самостоятельного ремонта
Весь процесс самостоятельного ремонта, можно условно разделить на несколько этапов, внимательно ознакомившись с которыми, любому владельцу станет понятно, как починить машину, не обладая при этом навыком профессионального автослесаря, достаточно выполнить следующие пункты:
Необходимо загнать автомобиль в помещение с ровным полом, заглушить, включить первую передачу на КПП, подложить под передние колеса упор для безопасности, снять заднее с нужной стороны, предварительно домкратом приподняв машину
Здесь важно учитывать, что ставить на ручной стояночный тормоз транспортное средство нельзя, иначе снять тормозной барабан и разобрать задний ступичный узел будет невозможно.
Сняв колесо, приступаем к откручиванию гайки крепления задней ступицы, которая имеет свойство быть сильно затянутой от вращательных осевых нагрузок, поэтому возможно понадобиться приложить максимально возможное усилие для ее срывания. На этом этапе приступают к снятию тормозного барабана
Крестообразной отверткой выкручивают винты, которыми крепится барабан. Затем аккуратно (через небольшой брусок), стучим по барабану молотком с обратной стороны по всей его поверхности (предварительно перед демонтажем, желательно обработать его посадочное место жидкостью WD 40 и обработать корщеткой, что заметно упростит снятие детали).
Следующим шагом, необходимо демонтировать ступицу с ее оси, для этого необходимо воспользоваться специальный съемником, который аккуратно снимет деталь. Тут стоит учесть, что внутренняя обойма ступичного подшипника может остаться на оси, и выпрессовать ее возможно двумя способами: с помощью ступичного съемника, или применяя зубило, аккуратно сбить молотком.
Далее приступаем к выпрессовыванию самого старого подшипника из посадочного места в ступице, для чего снимаются два стопорных кольца, и на прессе или применяя специализированный съемник удаляем его оттуда. При отсутствии пресса или съемника, можно обойтись молотком, просто аккуратно выбив старый подшипник из узла задней подвески.
Полностью демонтировав старую деталь, необходимо тщательно очистить от грязи все посадочные места и ось на цапфе (грязеотталкивающий щиток задних тормозных колодок), после чего все внимательно осматривается на наличие различных повреждений, и в случае их обнаружения, поврежденный узел надо заменить на новый.
Смазывается посадочное место подшипника и в ступице и на ее оси, далее он аккуратно впрессовывается или забивается молотком через буфер (в основном используют старую обойму подшипника), устанавливаются стопорные кольца на свои места, и собранный узел монтируется на ось, после чего закручивается фиксирующаяся ступичная гайка.
Оставшиеся детали собираются в обратном разбору порядке.
- Также смотрите поэтапное выполнение работ с объяснением мастера на видео:
Самостоятельная замена подшипника ступицы ВАЗ 2115
2. Сорвите крепежные болты.
5. Ключом на «30» сорвите центральную гайку крепления ступицы.
6. Отсоедините ШРУС приводного вала от ступицы и демонтируйте суппорт вместе с диском.
7. Открутите два крепежных болта, которыми шаровая опора крепится к нижнему рычагу.
9. При помощи подходящей надставки выбейте ступицу из поворотного кулака. Для этого лучше использовать специальный съемник.
Дельный совет: Зафиксируйте поворотный кулак на нижнем рычаге, подсоединив его к рычагу шаровой опоры, в таком положении он не будет вам мешать.
11. Установите специальный съемник на поворотный кулак.

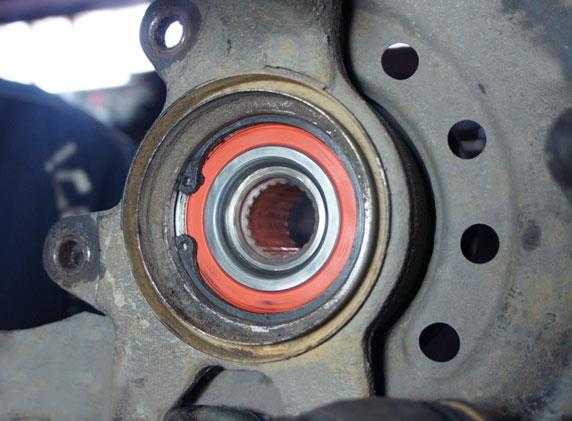

12. Установите наружное стопорное кольцо в поворотный кулак, используя щипцы.
14. Как правило, при выбивании ступицы из поворотного кулака с ней выходит и внутреннее кольцо подшипника. Поэтому если у вас имеется необходимый для этого съемник — то с его помощью вы без труда сможете снять кольцо, если же у вас его нет, то для его извлечения придется использовать болгарку. Во втором случае необходимо быть предельно аккуратным, чтобы нечаянно не повредить ступицу, иначе вам придется менять еще и ее.
15. Установите ступицу на съемник, заправьте съемник в поворотный кулак. Съемник уприте о внутреннее кольцо подшипника — запрессуйте ступицу в подшипник. Если съемника нет, подшипник можно забить, используя наставку и молоток.
