Замена задних фонарей

Модернизация передних фар

Авторемонтники считают, что тюнингованные фары надежнее тех, что устанавливают на предприятиях. Варианты переделок:

• замена стандартной оптики на ксенон;
• использование светодиодов;
• покрытие световых конструкций тонированными средствами.

Замена ламп

Заводские лампочки, установленные в автомобиле, недолговечны. Светодиодные имеют такие преимущества перед обычной лампой накаливания:

• срок службы не менее 5 лет;
• эргономичность;
• малое потребление электроэнергии;
• быстрое срабатывание.

В ночное время очень важно обладать хорошим обзором на дороге. Изменение оптики часто улучшает световые показатели приборов

Ксеноновые лампы по сравнению с диодами мощнее, зато светодиодные просты в обслуживании, характеризуются невысокой стоимостью. Не стоит забывать, что неотрегулированные ксеноновые лампы испускают очень мощный световой поток. Это может привести к дорожно-транспортному происшествию, так как встречный водитель может на время ослепнуть от яркого света.

Покраска

Распространенным способом автотюнинга считается затемнение оптики специальным лаком или покраска. Для выполнения работ понадобится баллончик с черной краской. Допускается применение только материалов с высокими температурными показателями. Обычная краска в результате нагревания сойдет, и никакого эффекта тонирования не останется.

Работа выполняется по этапам:

1. Фара снимается с машины.
2. Оптика полностью разбирается.
3. Фигурной отверткой выкручиваются винты, которые держат маску фары.
4. Вынимается отражатель поворотника.
5. Счищается хромовая краска.
6. Наносится грунтовка для пластика в три слоя.
7. После полного высыхания грунта наносится краска (автомеханики рекомендуют наносить краску в 5 слоев.)
8. Собирается конструкция.
9. Очищается стекло фары от старых составов.
10. Стекло моется, насухо вытирается и обрабатывается обезжиривающим средством.
11. По краям распределяется черный герметик.
12. Устройство собирается и устанавливается на автомобиль.
13. Выполняется подключение в цепь через блок предохранителей.

Тонировка пленкой

Недорогой способ изменить оптику на ВАЗ 2109 – использование тонировочной пленки. Результат зависит от качества применяемых материалов. Хорошие тонировочные пленки имеют высокую светопроницаемость. Это важный показатель, от которого на дороге зависит жизнь всех участников движения. Допускается нанесение пленки на внутреннюю и наружные плоскости фары.

Нанесение тонирующей пленки на внешнюю поверхность возможно без снятия оптики с автомобиля. Для этого необходимо подготовить поверхность: убрать пыль, грязь, плоскость должна быть чистая и сухая. Делается насечка, вырезается кусок нужного размера. На стекло наносится вода с мылом. Убирается защитный слой с пленки, она прикладывается на фару. Выгоняется воздух. Плоскость аккуратно протирается ветошью, убираются остатки жидкости. Этот способ быстрый и простой. Его выполнит даже автолюбитель, не имеющий специальных навыков и знаний.

Тонирующая пленка легко снимается. Но тюнинг фары ВАЗ 2109 пленкой имеет свои отрицательные стороны:

• отслоение материала через некоторое время;
• снижение яркости испускаемого света;
• нарушение правил дорожного движения, что грозит штрафом;
• сложности при прохождении технического осмотра.

Причины поломки задних деталей системы освещения и действия водителя

О том, в чем может заключаться поломка и как решить проблему можно узнать ниже. Речь пойдет о модифицированных девятках.

Возможные неисправности стоп-сигналов и их устранение

1. Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
2. Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
3. Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
4. Если произошел разрыв или залом контактов датчика заднего хода.

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов. После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности. Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Усовершенствование задних стопов

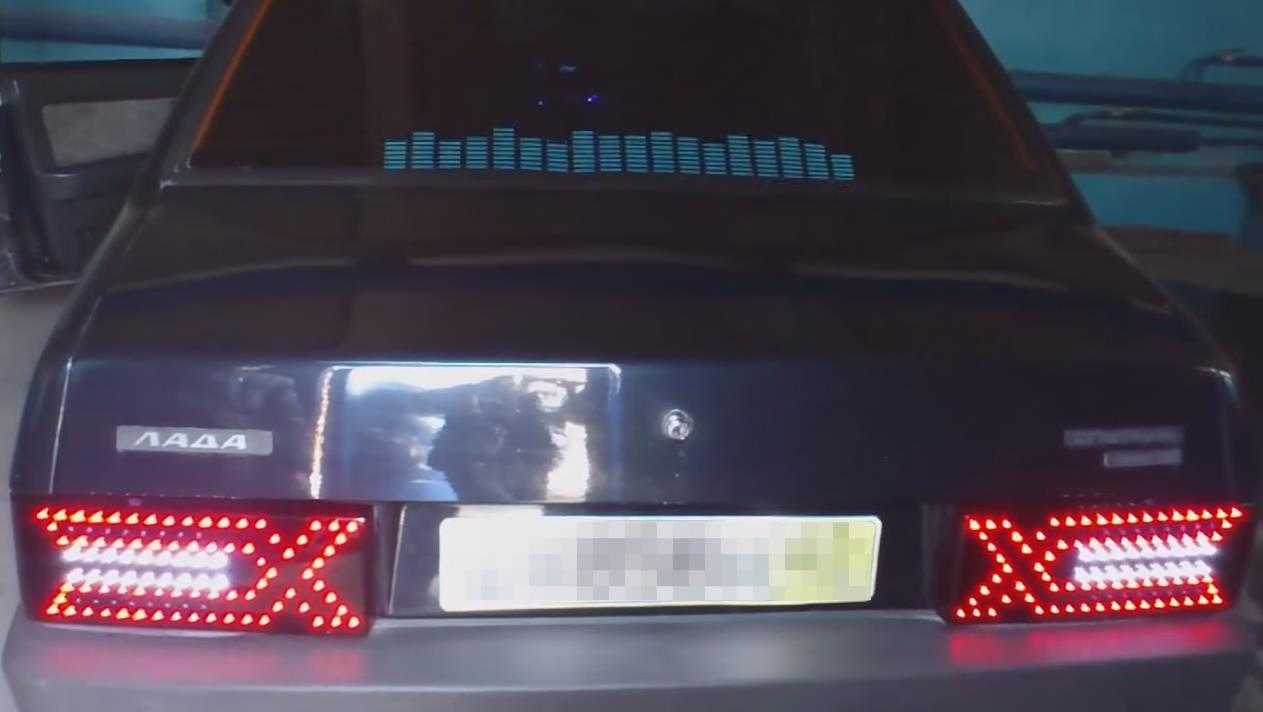

Тюнинг задних фонарей ВАЗ 2109 прост. Эту операцию можно сделать своими руками или обратиться в специализированный автоцентр. Модернизация задних стопов часто необходима даже заводской оптике: контакты окисляются, лампы перегорают. Возможно несколько вариантов реконструкции:

Использование светодиодных накладок. Светодиодные ленты могут создать уникальный рисунок и выделить автомобиль в потоке.
Применение диодных колец. Диодные ленты позволят обозначить задние стопы и сделать их выразительнее.
Тонировка. Тюнинговать автомобильные фары можно при помощи пленки или краски

Стоит обратить внимание на характеристики материала: он должен выдерживать высокую температуру.

Изменение внешнего вида автомобиля — интересное занятие. Известно много видов тюнинга

Важно всегда помнить, что машина — средство повышенной опасности. У водителя всегда должен быть хороший обзор и освещение в темное время

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

• перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть , но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления.

Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.Рассмотренный нами принцип поиска подойдет для большинства автомобилей.

Идеи тюнинга задних фар

Чтобы выделить машину и сделать ее неповторимой и уникальной, то есть тюнингованной, можно воспользоваться несколькими советами. Можно воспользоваться альтернативной оптикой.

Эти фонари гораздо надежнее и красивее, чем обычные фары. Кроме прочего, тюнинг задних фар может защитить ВАЗ 21099 от некоторых проблем. Можно прибегнуть к модернизации, и тогда не будут запотевать стекла, и не будут окисляться контакты.

Кроме того, задние фонари на ВАЗ можно изнутри покрыть краской. Конечно, использовать нужно специальную смесь, ведь обычная при нагревании деформируется. Для того, чтобы она продержалась как можно дольше, фары необходимо разобрать и снять дополнительный отражатель поворотника. Затем, при использовании наждачки снять с фонаря хром и затем нанести на поверхность грунтовку.

Грунтовка должна сохнуть около 1 часа, кроме того, смесь нужно нанести в несколько слоев. Красящее вещество нужно наносить также в несколько слоев, и ждать примерно час до полного высыхания. После завершения работы можно собирать фонарь. При нанесении герметика идентичного цвета, старый необходимо удалить, а затем обезжирить поверхность фонаря. Если провести процедуру неправильно, это послужит новым проблемам.

Кроме этого, можно прибегнуть к таким способам самостоятельного тюнинга:

1. Диодные накладки на фары. Этот элемент выглядит достаточно красиво и необычно. Кроме того, накладками можно украсить не только фары сзади, но также на противотуманки и поворотники. Некоторые украшают ими даже диски на колесах или салон изнутри, если с фарами поработать уже не получится.
2. Диодные кольца. Также очень популярный вариант. Лучше всего при конструировании такого украшения использовать качественные материалы и не халтурить в работе, тогда эффект будет отличный. Для изделия используют готовые кольца или ленту.

Демонтаж и замена фонарей сзади

1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
3. Теперь отвернуть фиксирующие винты на накладке и снять их.
4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
6. Сбор совершается в обратном порядке (автор видео – Automaniac1994).

Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

В такой ситуации информация о том, куда подходит какой провод, для чего он предназначен в задних фонарях, бывает просто необходима. В этой статье подробно рассмотрим провода, ведущие к задним фонарям автомобилей ВАЗ 2108, 2109, 21099. В качестве примера используем левый фонарь (тот, что за водителем).

Назначение проводов в соединительной колодке заднего левого фонаря автомобилей ВАЗ 2108, 2109, 21099

Все провода в соединительной колодке левого фонаря расположены в определенном порядке. В ряде случаем могут быть даже пронумерованы цифрами на торце колодки.

1. Желтый провод с черной полосой, самый верхний в соединительной колодке – плюс на ламу габаритных огней.

2. Коричневый или оранжевый провод с черной полосой, второй в соединительной колодке (расположен ниже желтого) — плюс на противотуманную лампу.

3. Синий провод с черной полосой, третий в соединительной колодке – плюс на лампу указателя поворота.

4. Зеленый провод, четвертый в колодке – плюс на лампу заднего света.

5. Черный провод, пятый в колодке (предпоследний) – минус на все лампы фонаря.

6. Красный, шестой (самый последний) – плюс на лампу стоп-сигнала.

Каждому проводу в соединительной колодке соответствует своя дорожка на плате заднего фонаря. Подробнее о проверке плат задних фонарей см. «Проверка плат задних фонарей автомобилей ВАЗ 2108. 2109, 21099».

Примечания и дополнения

— Провода и соединения правого фонаря автомобилей ВАЗ 2108, 2109, 21099 аналогичны левому и дублируют их.

— Аналогично расположены провода задних фонарей автомобилей ВАЗ 2113, 2114.
