Замена воздушного фильтра lada xray (ваз икс рэй) своими руками

Воздушный фильтр Лада Икс Рей: где находится и как заменить, особенности технического обслуживания и инструкция для самостоятельной работы

Lada Xray. Регламент технического обслуживания

ТО 0 (2500 км. пробега):

Заменить моторное масло и масляный фильтр . Масло менять на ТО-0 не обязательно (подробней).
Убедиться в отсутствии посторонних шумов при работе двигателя
Убедиться в отсутствии посторонних звуков при включении и выключении сцепления (для МКПП)
Проверить четкость переключения передач, убедиться в отсутствии посторонних шумов при работе коробки передач
Убедиться в отсутствии посторонних шумов в шарнирах приводов передних колес при движении по прямой и в поворотах
Проверить, чтобы не было стуков, скрипов в передней и задней подвеске при движении по неровностям
Проверить углы установки колес
Убедиться в исправности электроусилителя руля
Проверить затяжку опор двигателя
Убедиться в отсутствии утечек моторного масла через уплотнители, сальники двигателя
Проверить работоспособность системы управления двигателем (при наличии кодов ошибок)
Проверить уровень тормозной жидкости
Проверить, чтобы не было утечки тормозной жидкости, проверить состояние шлангов и трубок
Проверить и при необходимости отрегулировать положение выключателя сигналов торможения
Проверить работу ручного тормоза (подтянуть)
Проверить эффективность тормозов
Проверить работу вакуумного усилителя тормозов
Проверить состояние и натяжение ремня привода генератора
Убедиться в исправности ламп освещения, световой сигнализации и звукового сигнала
Проверить работу электрокорректора фар
Проверить и при необходимости отрегулировать свет фар

См. также обкатка автомобиля.

После каждых 15 000 км. пробега выполнять все операции ТО 0, а также:

Заменить ремень привода вспомогательных агрегатов
Смазать петли и ограничители открывания дверей
Заменить салонный фильтр
Проверить герметичность выхлопной системы и состояние подвески глушителя
Проверить состояние и натяжение ремня ГРМ
Убедиться в отсутствии утечек охлаждающей жидкости, проверить состояние шлангов и радиатора системы охлаждения двигателя
Проверить уровень охлаждающей жидкости в бачке
Проверить герметичность топливных трубопроводов и шлангов
Проверить величину люфта в рулевом управлении
Проверить состояние пыльников рулевых тяг и рулевой рейки
Проверить состояние деталей передней и задней подвески
Проверить степень износа передних и задних тормозных колодок
Проверить уровень масла в коробке передач
Проверить состояние защитных чехлов привода переключения передач
Проверить состояние защитных чехлов шарниров приводов передних колес
Проверить уровень и плотность электролита в аккумуляторе
Убедиться в исправности генератора
Проверить работу стеклоочистителей
Проверить исправность обогрева заднего стекла
Проверить исправность подогрева сидений
Проверить работу электростеклоподъемников (состояние стекол) и электропривод боковых зеркал
Проверить исправность замков дверей
Прочистить дренажное отверстие в дверях и порогах
Проверить исправность климатической установки

После каждых 30 000 км. выполнять все операции при пробеге каждых 15 000 км, а также:

Заменить воздушный фильтр двигателя
Заменить свечи зажигания (какие выбрать)
Очистить и смазать клеммы и выводы аккумулятора
Смазать замки дверей и капота
Проверить состояние шин и колесных дисков
Проверить и при необходимости выполнить балансировку колес

После каждых 45 000 км. выполнять все операции при пробеге каждых 15 000 км, а также:

Заменить тормозную жидкость (или через 3 года, в зависимости от того, что наступит раньше), инструкция
Смазать трос привода замка капота

После каждых 90 000 км. выполнять все операции при пробеге каждых 30 000 км, а также:

Заменить охлаждающую жидкость , инструкция (или через 3 года, в зависимости от того, что наступит раньше)
Заменить ремень привода вспомогательных агрегатов и натяжной ролик

После каждых 180 000 км. выполнять все операции при пробеге каждых 15 000 и 30 000 км, а также:

Заменить ремень привода ГРМ, натяжной и направляющий ролики

Напомним, своевременное проведение ТО с применением качественных расходных материалов увеличивает срок эксплуатации автомобиля до ремонт. Инструкции по самостоятельному ремонту и эксплуатации Весты находятся в этой категории, а также в содержании.

Проверка и замена масла и фильтра двигателя Лада Хрей

Проверку уровня масла в поддоне картера проводим на неработающем двигателе, установив автомобиль на ровной горизонтальной площадке. Если перед проверкой двигатель работал, то останавливаем его.

Ждем не менее трех минут (масло должно успеть стечь в поддон картера двигателя) и вынимаем указатель уровня масла.

Протираем указатель чистой тканью и вставляем в направляющую трубку до упора. Снова вынимаем указатель и по кромке масляной пленки на нем определяем уровень масла в поддоне картера двигателя. Кромка масляной пленки должна находиться на указателе, на участке с насечкой.

Эксплуатация автомобиля с уровнем масла на указателе ниже участка с насечкой может привести к поломке двигателя и, как следствие, к его дорогостоящему ремонту. При низком уровне масла поворачиваем против часовой стрелки и снимаем крышку маслозаливной горловины.

Через горловину доливаем масло в двигатель небольшими порциями.

Доливать нужно масло той же марки, что и было залито в двигатель.

Ждем не менее трех минут, чтобы долитая порция масла успела стечь в поддон картера, и вновь проверяем уровень масла. Устанавливаем указатель уровня масла.

Доливая масло, не допускайте повышения его уровня на указателе выше участка с насечкой. В противном случае масло через систему вентиляции картера будет попадать в камеры сгорания, а продукты сгорания масла могут вывести из строя каталитический нейтрализатор отработавших газов.

Замена масла и масляного фильтра двигателя

В соответствии с регламентом технического обслуживания масло заменяем через каждые 15 тыс. км пробега.

Работу выполняем на смотровой канаве или эстакаде.

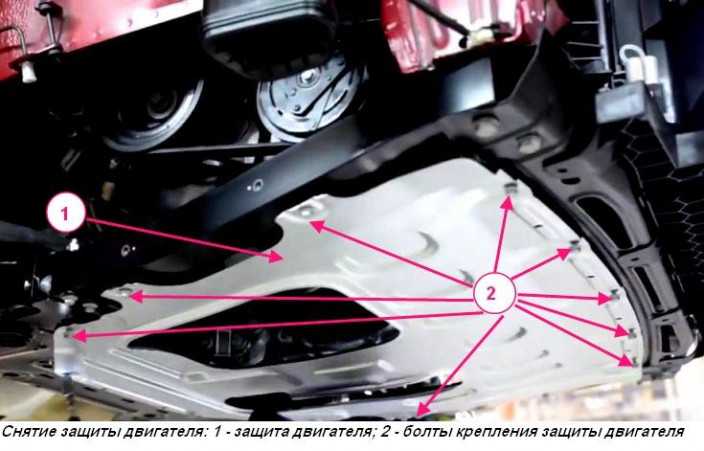

Откручиваем тринадцать болтов крепления защиты двигателя и снимаем ее, рисунок 2.

Замену проводим на неработающем прогретом двигателе, лучше сразу после поездки, пока масло не остыло.

Снимаем крышку маслозаливной горловины, рисунок 3. Снизу автомобиля очищаем от грязи поддон картера вокруг пробки сливного отверстия.

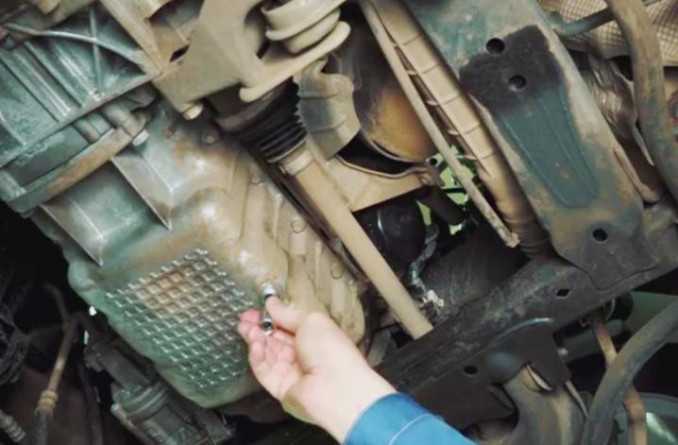

Четырехгранником «на 8» ослабляем затяжку пробки сливного отверстия.

Подставляем широкую емкость для слива отработавшего масла объемом не менее 5 л.

Отвернув пробку вручную, сливаем масло.

Будьте осторожны — масло горячее.

Масло сливаем не менее десяти минут.

Заворачиваем и затягиваем пробку сливного отверстия. Удаляем потеки масла с поддона картера двигателя.

При замене масла необходимо заменить масляный фильтр.

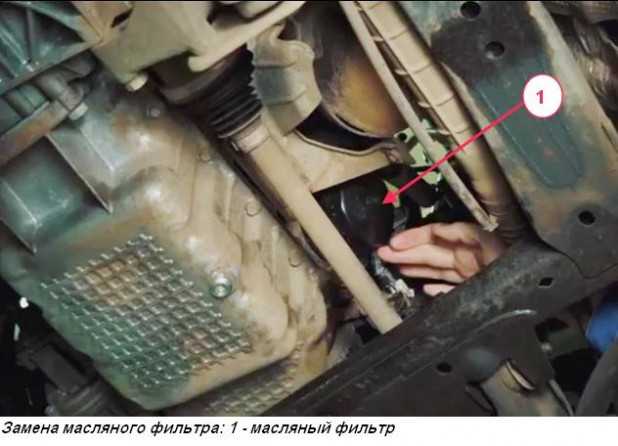

Отворачиваем масляный фильтр, вращая его против часовой стрелки.

Если это не удается сделать вручную, ослабляем затяжку фильтра съемником. При отсутствии съемника пробиваем корпус фильтра мощной отверткой (ближе к донышку фильтра, чтобы не повредить штуцер двигателя) и отворачиваем фильтр, используя отвертку в качестве рычага.

Очищаем посадочное место фильтра на блоке цилиндров от грязи и потеков масла. Наносим моторное масло на уплотнительное кольцо фильтра и заворачиваем фильтр от руки до соприкосновения уплотнительного кольца с блоком цилиндров. Доворачиваем

фильтр еще на 2/3 оборота для герметизации соединения.

Чтобы не сломать случайно датчик коленчатого вала, который находится рядом с масляным фильтром, можно датчик снять с помощью ключа на 10, предварительно отсоединив жгут проводов.

Через маслозаливную горловину заливаем в двигатель 4,0 л моторного масла. Закрываем крышку маслозаливной горловины.

Пускаем двигатель на 1-2 минуты. Убеждаемся, что в комбинации приборов погас сигнализатор недостаточного (аварийного) давления масла в двигателе и потеки масла из-под пробки сливного отверстия и фильтра отсутствуют.

Останавливаем двигатель. Через несколько минут (чтобы масло успело стечь в поддон картера) проверяем уровень масла и доводим его до нормы. При необходимости подтягиваем масляный фильтр и пробку сливного отверстия.

Объем масла для двигателя 21129 – 4,1 литра, для двигателя 21179 – 4,1 литра, для двигателя H4M – 4,2 литра.

Если вы решили использовать масло иной марки, предварительно промойте систему смазки двигателя промывочным маслом либо маслом, которое будете заливать в двигатель. Для этого после слива старого масла залейте новое до нижней отметки указателя (щупа).

Пустите двигатель и 10 мин дайте ему поработать на холостом ходу.

Слейте масло и только после этого замените масляный фильтр. Теперь можно залить новое масло.

Признаки засорения очистительного элемента

Нестабильная работа силового агрегата на холостых оборотах;
Затрудненный пуск мотора;
Снижение мощности;
Пассивная динамика разгона;
Педаль акселератора малоинформативная;
Увеличенный расход горючего;
Прострелы в выхлопной трубе, как косвенный признак обогащения, обеднения горючей смеси.

Перечень не исчерпывающий, может дополнятся другими признаками. При выявлении обратитесь в СТО с целью проведения комплексной диагностики технического средства с применением цифрового оборудования.

Самостоятельное непрофессиональное вмешательство в ремонт не гарантирует полноценную функциональность механизма.

Экс-таз: как Lada XRAY показал себя в тесте на ремонтопригодность

Как только не называют вазовские машины – и «ведрами, и «тазами» (от «тольяттинский автомобильный завод»). А кто-то, в том числе и я, придумывает уменьшительно-ласкательные прозвища. Так вот, псевдокроссовер XRAY – это «тазик» или добрый «вазик»?

Технически XRAY – клон хэтчбека Sandero Stepway со значительными переделками: у него практически та же силовая структура кузова, но все наружные панели кузова иные, а за задними боковыми дверями появились дополнительные окошки. У него другой набор двигателей и коробок передач. Оригинальный интерьер. Впрочем, обо всем этом уже много говорилось авторами ЗР. А я сконцентрируюсь на ремонтопригодности.

На момент подготовки этого материала продажи Иксрея еще не начались и потому не было точной информации ни о заводском регламенте техобслуживания, ни о тайм-меню (официальная сетка операций в нормочасах). Поэтому мы вновь, как и в случае с Вестой (ЗР, 2016, № 2), решили уйти от привычных балльных оценок, завязанных на нормочасы, и сравнить XRAY c родственным Sandero.

Темная лошадка

На первых порах XRAY будут оснащать только ниссановским мотором HR16 объемом 1,6 л (110 л.с.) в паре с пятиступенчатой механикой Renault JH3. Позже обещают отечественные двигатели – 1.6 (106 л.с.) от Весты и долгожданный 1.8 (122 л.с.), а также вазовскую роботизированную коробку АМТ.

Мотор HR16 производят в Тольятти. Ранее им был вооружен, например, Nissan Note, а среди свежих носителей числятся Sentra, Tiida и обновленный Duster. Привод ГРМ не требует обслуживания, цепь рассчитана на весь срок службы двигателя. А вот на двигателях Renault 1.6 (82 и 102 л.с.), доступных для Sandero Stepway, необходима замена ремня каждые 60 000 км.

Привод навесного оборудования ниссановского мотора обделили роликом-натяжителем. При замене старый ремень срезают, а новый устанавливают с помощью специнструмента или натягивают рукой на шкив водяного насоса, одновременно вращая шкив коленчатого вала. Подобная операция на моторах Sandero гораздо проще, поскольку предусмотрен ролик-натяжитель.

Для замены свечей нужно снимать впускной трубопровод. Операция довольно трудоемкая и отпугнет многих любителей делать всё своими руками. Хорошо, что есть свободный доступ к индивидуальной катушке зажигания четвертого цилиндра – по одной свече можно косвенно оценить состояние других. На обоих моторах Sandero процедура их замены не требует столь масштабных действий.

Снятие трубопровода начинаем с отсоединения от него всех шлангов и двух магистралей вентиляции картерных газов от клапанной крышки. Далее демонтируем патрубок от корпуса воздушного фильтра к дросселю и разъемы с датчиков давления и температуры воздуха на впуске. Откручиваем корпус электронной заслонки от коллектора и отводим его в сторону. Разъем на дросселе не мешает дальнейшей работе, как и шланги его охлаждения антифризом. Трубопровод зафиксирован снизу пятью длинными болтами «на 10» на головке блока, а сверху – двумя более короткими на клапанной крышке. Для удобного доступа к нижним креплениям снимаем воздухозаборник. Он имеет простую фиксацию. Все прокладки на трубопроводе многоразовые. При обратной сборке смажьте посадочное место патрубка на корпусе воздушного фильтра, иначе намучаетесь с его установкой.

Воздушный фильтр Лада X-Ray

Многие автомобилисты пренебрегают правилом замены воздушного фильтра (далее — ВФ) в установленные сроки, вследствие чего повышается расход горючего, снижается мощность.

Инженеры АвтоВАЗа рекомендуют заменять очистительный элемент (далее — Элемент) каждые 45000 км – каждое третье ТО. Если владелец наезжает менее указанного пробега, то в качестве альтернативного варианта считают два года с момента установки очистителя.

Процесс самостоятельной замены Элемента вовсе не сложный, но требует внимательности со стороны ремонтника. Нарушение регламента недопустимо. В случае возникновения затруднений в ходе профилактики обратитесь за помощью к мастерам СТО.

Замена воздушного фильтра на Лада Икс Рей

Ветошь;
Новый Элемент: обычный или с угольным напылением, в зависимости от модификации и предпочтений владельца автомобиля;
Дополнительное освещение, если работы проводите в темное время суток;
Отвертка с плоским наконечником.

Регламент замены на Лада Икс Рей:

Останавливаем машину, глушим двигатель, открываем капот;
Отверткой отщелкиваем крышку короба, где расположен Элемент;
Извлекаем фильтр воздушный Х Рей;
Ветошью протираем полость, очищаем от пыли, грязи, влаги;
Положением «Стрелка вверх» укладываем новый фильтр;
Защелкиваем пластиковую крышку.

Всего несколько минут и замена очистителя на XRAY завершена. Последующая профилактика через 45000 км. Конечно, в условиях повышенной запыленности интервал можно сократить до 35000 км.

Чем чище фильтр, тем выше скоростные показатели машины, естественней расход горючего, динамические показатели. Автолюбители задаются вопросом: какой тип очистителя лучше.

Прежде всего, ознакомьтесь с требования инструкции по эксплуатации вашим автомобилем. В разделе «Расходные материалы» указан тип Элемента. Большинство машин после 2015 года выпуска оснащены угольными фильтрами, как в салоне, так и в воздуховоде.
