Инструкция по доработке

Снять коробку воздухопритока (в народе «сапог»):

В салоне отвернуть 4 гайки, ключом «на 10»;
В подкапотном пространстве помощник удерживает болты этим же ключом;
Снять воздухозаборник.

Переделать «сапог» и установить в него вентилятор:

Срезать часть пластика немного сбоку, чтобы корпус вентилятора не мешал замку капота;
Срезаем все торчащие детали крепления вентилятора и размещаем его внутри «сапога»;
Закрепить вентилятор, фиксируя его корпус герметиком.

Пространство вокруг сопла вентилятора закрываем подходящим материалом, чтобы предотвратить отток воздуха;
Устанавливаем кожух с вентилятором на место, прокладывая провода;
Проверяем, чтобы капот закрывался без проблем.

В результате должна получиться конструкция, как показано на видео:

Заслонку можно оставить, но если ее убрать, то не будет дополнительных препятствий для потока воздуха в салон.

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Принцип работы печки

Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

Причины неправильной работы вентилятора

В машине ваз 2109 вентилятор системы охлаждения в процессе работы может издавать посторонние звуки.Причин такого поведения может быть очень много:

Возможно, болт, с помощью которого вентилятор крепится к двигателю, попросту раскрутился. Из-за того, что он плохо держится, во время езды он пошатывается.
Собственно, это и приводит к образованию непонятных звуков.
Радиатор неправильно установлен. То есть, он не находится на своем месте. Возможно, он лежит на поперечине подвески, что тоже не есть очень хорошо.
Возможно, вентилятор надломился с одной стороны, что привело к дисбалансу.

Подушки плохо зажаты, поэтому они плохо держат мотор. Возможно, подушки прожаты (так бывает после длительной эксплуатации). В итоге мотор вибрирует.

Если вентилятор сильно гудит, значит ему не хватает смазки (нужно срочно смазать двигатель маслом).
Подшипник разбился. Эта проблема возникает из-за того, что крыльчатка долгое время была поврежденной, поэтому в системе наблюдался дисбаланс.

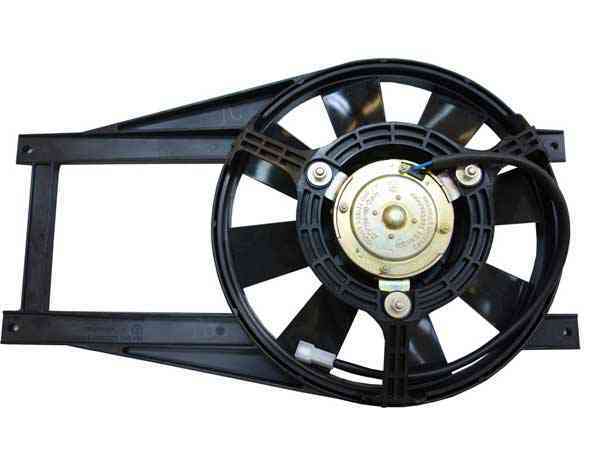

Как заменить вентилятор

Если замена крыльчатки не помогла, значит придется приступать к крайним мерам – заменить сам вентилятор охлаждения.

Для этого нужно сделать следующее:

Открыть капот.
Снять .

Оттопырить крыльчатку. Для этого подойдет любой удобный инструмент.

С помощью головки на 13 открутить гайку, которая крепит крыльчатку.
Ни в коем случае нельзя потерять шпонку, которая вставляется в вал двигателя. Иначе придется самостоятельно мастерить что-то похожее на нее, а это не так-то и просто.
Заменить лопасти крыльчатки.

Вставить ее на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затянуть как можно сильнее, ведь если крыльчатка будет болтаться, то в скором времени она снова сломается.

Прежде чем поставить вентилятор на место, необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, идущая от вентилятора, будет менее ощутима на .
Чтобы без труда одеть крепление на шпильку обратно, можно в нижнем креплении рамки сделать небольшую прорезь.

Вставить вентилятор. Закрутить все гайки, которые его крепят.

Двойной вентилятор

В летнее время «девятки» особенно перегреваются. Поэтому, чтобы обеспечить максимальное , можно на место одного вентилятора установить два.Для этого:

В первую очередь нужно сделать еще одно крепление для вентилятора.
Кроме того в самом вентиляторе также нужно проделать небольшое отверстие, чтобы его можно было без труда установить на место.
Разобрать мотор и снять магниты (лучше использовать отвертку, чтобы они не раскололись).

Срезать болгаркой предыдущие крепления цилиндра и приварить на их место новые.
Собрать мотор в обратном порядке.
Прикрутить рамку к мотору.
Поставить лопасти.
К лопастям подключить два вентилятора.

Цена ремонта вентилятора охлаждения в автосалоне не является слишком высокой. Однако, если выполнять эту работу своими руками, то платить придется еще меньше.
Не нужно забывать, что перед этим стоит пересмотреть различные фото и видео на данную тему. Возможно, инструкция, предложенная нами, также пригодится.

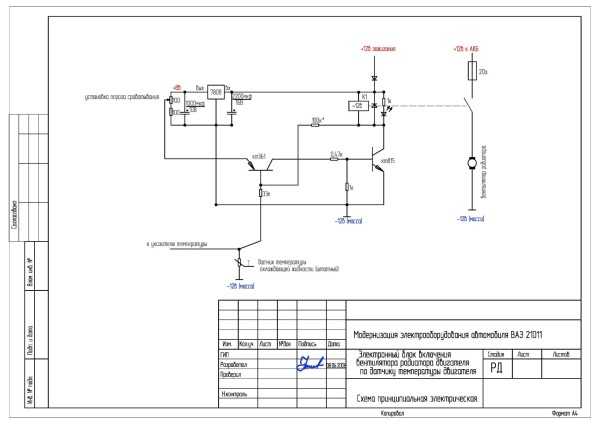

Схема включения вентилятора ВАЗ 2109 при помощи реле

Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы. Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом). В жаркую погоду, конечно же, перегрев сильнее происходит.

Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает. Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува. Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду

При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

монтажный блок предохранителей;
замок зажигания;
дополнительный резистор;
электродвигатель вентилятора;
переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Типичные неисправности

Как и в любом механизме, в отопительной системе могут возникнуть неполадки (автор видео – Андрей Куземский).

Если моторчик печки ВАЗ 2108 сломался, можно понять это, сопоставив некоторые симптомы:

Если при переключении режимов работы мотор не работает, возможно, причина поломки прячется в резисторе. При ремонте нужно заменить резистор на новый, потому что он не подлежит починке.
Если перегорел предохранитель, нужно проверить изолированность якоря, расположенного на массе. Возможно, произошло замыкание.
Если при переключении режима вентилятор отопителя ВАЗ 2108 вращается с одной скоростью, это может быть следствием загрязнения или окисления коллектора. В случае ремонта стоит прочистить коллектор и, если ничего не изменилось и вентилятор продолжает «барахлить», можно заменить подшипники.

Если мотор печки ВАЗ 2108 даже не подает признаков жизни, значит причина не в его устройстве, а в разрыве цепи. Чтобы понять, так ли это, можно воспользоваться вольтметром.

Как сбалансировать крыльчатку

Есть два варианта балансировки:

Первый – на лопасть вентилятора закрутить тоненькую проволочку. Посмотреть, с какой стороны дисбаланс проявляется сильнее.
Плавным движением попытаться выровнять крыльчатку, пока посторонние звуки не исчезнут.
Второй – в отверстие вставить ось, диаметр которой сходен с диаметром отверстия. Установить крыльчатку на две опоры, расположенные в горизонтальном положении.
Если существует дисбаланс, то избавиться от него можно, обточив более тяжелую лопасть, либо приклеив небольшой грузик к лопасти с меньшей массой.

Можно поменять четырех-лопастную крыльчатку (это стандартная деталь) на восьми-лопастную.

В продаже можно встретить как отдельные крыльчатки, так и в комплекте с мотором. Вторые, естественно, стоят гораздо дороже.
Поэтому не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он стал лучше работать).
Не стоит приобретать самые дешевые крыльчатки. Обычно они имеют небольшие дефекты.

Замена вентилятора печки ВАЗ 2109

Многие владельцы отечественных автомобилей сталкиваются с проблемой, когда при включении печки, из заслонок начинает доноситься скрип и другие посторонние звуки. «Девятки» в этом плане не исключение. Единственным выходом, в данном случае является замена вентилятора печки ВАЗ 2109. а еще лучше замена моторчика отопительной системы в сборе. Отметим, что в качестве временного решения, если по какой-то причине вы не готовы сразу менять детали, можно смазать все вращающиеся части, но протянет такой ремонт недолго и уже совсем скоро посторонние звуки вернутся.

В рамках данной публикации, мы расскажем, как произвести замену мотора отопителя ВАЗ 2109 в сборе, ну а если вы решите, что стоит заменить только вентилятор, то можете воспользоваться тем же принципом, что и для мотора, за одним лишь исключением – на финальном этапе вы замените не всю конструкцию, а только вентилятор.

Напомним, что в предыдущей статье Замена печки (радиатора отопителя) ВАЗ 2109 мы рассказывали, что и как делать, когда сталкиваешься с наиболее распространенной проблемой отопителя ВАЗ 2109 — течь радиатора.

Что потребуется для проведения замены мотора отопителя ВАЗ 2109?

Процедура замены мотора печки является достаточно простой и инструментов вам потребуется минимум:1. Крестовая отвертка.2. Трещотка c головкой диаметром 10 миллиметров.3. Плоская отвертка (потребуется в редких случаях, чтобы подцепить припекшиеся детали).

Алгоритм замены моторчика печки ВАЗ 2109 в сборе

Как уже было сказано выше, процедура замены вентилятора и моторчика достаточно проста. При этом, нужно четко представлять, что именно вы делаете и в какой последовательности нужно совершать манипуляции. В связи с этим, мы решили оформить описание работ по замене этих элементов отопительной системы в виде пошаговой инструкции.

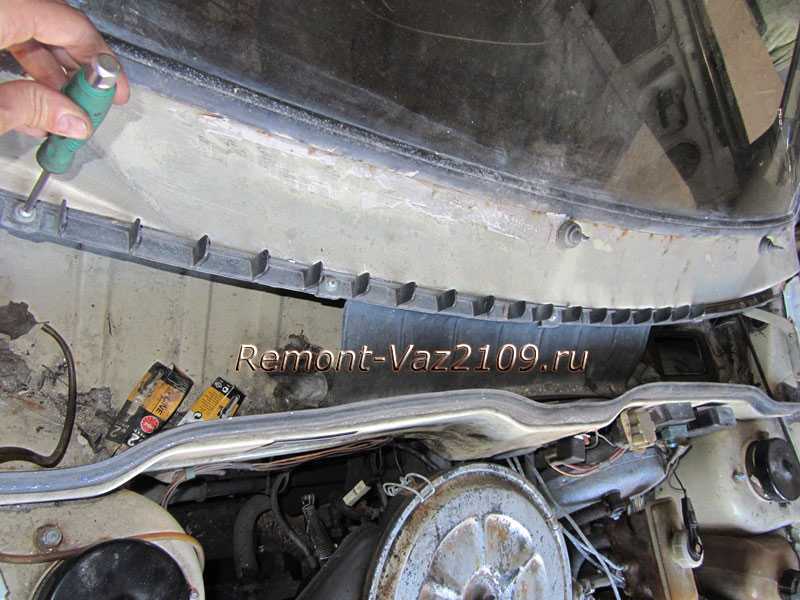

Шаг 1: первое, что вам следует сделать – это демонтировать пластиковую накладку отопительной системы. Она располагается под капотом автомобиля и крепится на пять болтов.

Шаг 2: теперь вам необходимо сдвинуть защитный кожух моторчика печки. Чтобы это сделать, вы должны демонтировать резинку, которая служит уплотнителем капота.

Шаг 3: выкрутите два крепежных болта, которые фиксируют вентилятор и моторчик.

Шаг 4: далее, вы должны переместиться в салон автомобиля. Тут вы должны сесть на водительское сидение и нащупать под рулем штекер плюсового провода, после чего отсоединить его

Важно отметить, что подобное неудобство связано с конструкторской ошибкой инженеров ВАЗ, которые по какой-то неведомой причине решили, что припаять провода напрямую к моторчику является хорошей идеей

Шаг 5: после того, как вы завершите отсоединение плюсового провода, нужно переходить к минусовому. Тут вас ожидает еще больше неудобств, чем с плюсовым проводом. Все дело в том, что вам также придется действовать на ощупь, но только тут еще придется и откручивать гайку, которая этот самый минусовый провод фиксирует. Выкручивается эта гайка при помощи трещотки и головки на 10.

Шаг 6: снова отправляемся под капот. На этот раз нам нужно вытащить моторчик. Делается это сторону движения автомобиля.

Шаг 7: теперь происходит непосредственно замена мотора печки, после чего, нужно собрать конструкцию в обратной последовательности.

Очень внимательно отнеситесь к восстановлению электрической цепи, так как неправильное соединение может, как минимум, заставить вас разбирать все по новой, а как максимум – испортить новый моторчик.Как мы и говорили, процедура не сложная, но достаточно неудобная и требующая концентрации, но если постараться, то с ней справится каждый. Остается только добавить несколько слов о ценах на новые запчасти. Так, моторчик вам обойдется в сумму около 500 рублей, ну а моторчик в сборе с вентилятором – не менее 1000 рублей.

Замена вентилятора печки на Лада Нива Замена вентилятора печки на Лада Нива – это весьма распространенный вид ремонта. Все дело в том, что моторчик вентилятора печки является самым уязвимым местом в отопительной системе данного автомобиля. Уязвимость заключается во втулках, которые на

Замена вентилятора печки ВАЗ 2114 Если вы слышите посторонние звуки во время работы отопительной системы автомобиля, то в подавляющем большинстве случаев в этом виноват вентилятор печки и его требуется менять.

Ремонт своими руками

Чтобы собственноручно произвести ремонт, нужно воспользоваться такими инструментами:

отверткой с крестовым наконечником;
гаечным ключом на 10.

При демонтаже нужно снять пластиковую накладку, которая расположена снаружи ветрового стекла. Чтобы ее снять, нужно открыть капот и снять 5 болтов, которые крепят накладку к кузову. Снять уплотнительную резинку с подкапотного отсека и поддеть кожух отверткой, чтобы добраться до моторчика и вентилятора печи. Теперь можно снимать мотор. Он прикреплен к кузову ВАЗ 2108 при помощи двух болтов.

Когда фиксаторы будут отсоединены, можно отключить питание и под торпедо отключить плюсовой провод печи. Минусовой крепится поверх специальной резьбы и придавливается специальной гайкой. Нужно на ощупь выкрутить гайку и откинуть минусовой провод. Отсоединив провода можно изъять моторчик и установить новый вентилятор. Вся конструкция собирается в обратной последовательности.

Важно заметить, что поломки, связанные с печью зависят также от того, какая установлена на ВАЗе панель – низкая или высокая. У обеих есть свои минусы

Например, у высокой не до конца открывается центральная заслонка. Именно она отвечает за подачу холодного и горячего воздуха в салон автомобиля. Для решения нужно отрегулировать заслонку. А чтобы добраться до нее нужно разобрать торпедо.

Если говорить о низкой панели, здесь зачастую ломается термостат. Разумеется, если он изнашивается, то печь работать не будет. Менять его рекомендуется раз в два или три года. И если замена не решит проблем, стоит заменить шланги, которые соединяют печь и радиатор.
