Ремонт главного тормозного цилиндра

Как заменить задний тормозной цилиндр на ВАЗ 2113-ВАЗ 2115?

Примечание! Если вы решите немного денег сэкономить и отремонтировать тормозной цилиндр, то мы вам делать этого не рекомендуем, во-первых инструменты нужны будут специальные для этого, а во-вторых новый не таких больших денег стоит и ещё не факт что отремонтированный тормозной цилиндр, у вас через некоторое время не заклинит, поэтому лучше всего новый приобретите и замените его старым!

Снятие: 1) Сперва тормозной барабан снять с автомобиля нужно будет и ещё колесо при этом, потом колодки подлежат снятию и можно преступать к замене самого цилиндра, если же вы не умеете этого делать или же умеете но просто не помните принцип снятия и установки, то в таком случае изучите статью под названием: «Замена задних тормозных колодок на автомобиле » в которой мы всё подробно описали.

2) Теперь той же самой щёткой которой вы барабан должны были очистить от грязи, очистите с обратной стороны щиток тормозного барабана, а именно в том месте очистите где болты крепления тормозного цилиндра расположены и где тормозная трубка располагается, если у вас есть жидкость типа WD-40 то и её на обратную сторону щитка нанесите.

3) Затем отверните ключом гайку которая тормозную трубку крепит, после отворачивания отсоедините трубку и будьте готовы к тому, что из неё тормозная жидкость польётся, чтобы жидкости много не вытекло, обязательно чем ни будь закройте трубку (К примеру снятым колпачком со штуцера прокачки можно, как это на маленьком фото показано, месторасположение данного колпачка тоже показано чтобы вы знали, синей стрелкой).

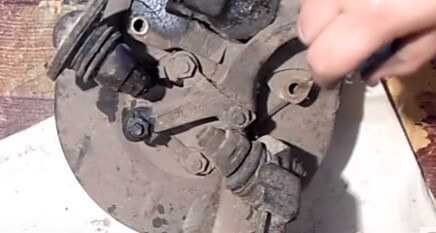

4) В завершение придерживая рукой тормозной цилиндр, выкрутите два болта которые его крепят и после этого снимите полностью с автомобиля и произведите замену его на новый рабочий тормозной цилиндр.

Установка: Установка производиться в обратном порядке снятию, но только тормоза прокачать после установки нужно будет, о том как это сделать читайте в статье под названием: «Прокачка тормозной системы на автомобиле ».

Дополнительный видео-ролик: Ниже мы закрепили ролик, в котором человек подробно объясняет каким образом можно снять рабочий цилиндр с автомобиля и в каких местах нужно наносить WD-40 чтобы его легче снять можно было.

Задний тормозной цилиндр отвечает за эффективное торможение вашей машины. Поэтому нужно время от времени проверять его работу. Веди от него зависит ваша безопасность на дороге. Находится он под барабаном заднего колеса. Для получения доступа к нему нужно снять колесо и вытащить барабан.

Выбираем тормозной цилиндр.

На сегодняшний день существует огромное количество производителей запчастей для автомобилей. И нетрудно запутаться при выборе качественных запчастей. Для того, чтобы определиться с выбором, можно почитать отзывы в интернете. Мы тоже почитали и пришли к определенным выводам. Самым надежным тормозным цилиндром считается цилиндр фирмы ATE. Также не уступает ему цилиндр фирмы «Базальт». Можно еще посмотреть на продукцию фирмы Крафт.

Как определить неисправность тормозного цилиндра.

Первым звоночком неисправности в тормозной системе будет утечка тормозной жидкости. Также можно оценить состояние цилиндров при замене задних колодок. Обычно в тормозных цилиндрах рвутся резинки, закисают поршни. Конечно их можно отремонтировать, но гораздо проще поменять их на новые, благо цена на них не кусается. В магазинах можно найти цилиндры в пределах 400 рублей.

Замена заднего тормозного цилиндра.

1. Первым делом нужно снять тормозной барабан.
2. Поднимаем ручник до упора.
3. Снимаем со штуцера прокачки колпачок и ключом на 8 полностью выкручиваем его.
4. Смазываем штуцер смазкой.
5. Ослабляем затяжку штуцера тормозной трубки.
6. Окончательно выкручиваем штуцер.
7. Откручиваем 2 болта крепления рабочего цилиндра.
8. Наденьте на трубку колпачок от штуцера, чтобы не вытекала тормозная жидкость.
9. Снимаем тормозной цилиндр со щита.
10. перед установкой очищаем все делали от ржавчины и грязи и обезжириваем рабочие поверхности.
11. Устанавливаем тормозной цилиндр на место в обратном порядке.
12. Устанавливаем на место тормозной барабан.
13. Прокачиваем тормозную систему и проверяем все на герметичность.

Видео по замене тормозного цилиндра:

Как определить момент замены?

На работу тормозной системы в целом, могут влиять множество различных составных элементов, имеющих неисправность. Но каждому элементу свойственны свои индивидуальные признаки, по которым можно «вычислить» ту или иную проблемную деталь.
Отследить неполадки, которые присущи именно системе тормозного цилиндра довольно просто, вот некоторые из них:
1.  Закисший поршень.  Это достаточно распространенное явление на автомобилях с большим пробегом, ресурсом использования. Косвенные признаки, указывающие на эту проблему – застопоривание ведущих колес (поршень заклинило, и он постоянно давит на колодку) либо несрабатывание тормоза при нажатии на педаль.
2. Повреждения герметичности или поломка штуцера либо пыльника (может происходить вытекание тормозной жидкости в различных объемах).

При обнаружении вышеперечисленных признаков немедленно произведите тщательную диагностику.

Самостоятельный ремонт или покупка нового узла

Начнем с того, что неправильный или некачественный ремонт переднего тормозного цилиндра ваз 2114 может привести к плачевным последствиям, поэтому если вы не профессиональный автомеханик, самостоятельные работы производить не рекомендуем!
Кроме того, смысл ремонта не всегда обоснован по следующим причинам:
1.     Стоимость детали в сборе по карману для большинства автолюбителей.
2.     При использовании старого, подвергнутого модификациям (починкам) изделия, существует большая вероятность того, что не замененные, изношенные части откажут в самый неподходящий момент.
Потому самое рациональное, безопасное, правильное решение — полная замена узла.

ТОРМОЗНАЯ СИСТЕМА

На всех современных автомобилях устанавливается тормозная система гидравлического типа, а в качестве элементов торможения применяются диски или барабаны. Диски считаются более эффективными по своему действию, но барабаны дольше не изнашиваются. В тормозной системе ВАЗ 2114 присутствуют следующие детали:

• Главный тормозной цилиндр;
• Суппорт передний (правый и левый, между собой они не взаимозаменяемы);
• Рабочий задний тормозной цилиндр (по одному на каждое заднее колесо);
• Вакуумный усилитель;
• Трубки;
• Шланги;
• Диски (на передних колесах, одинаковые между собой);
• Барабаны (на задних колесах, между собой взаимозаменяемые).

Ремонт тормозной системы автомобиля

При проведении ремонта тормозной системы, замена заднего тормозного цилиндра или переднего, соединительных трубок, переднего цилиндра или шлангов. Все требует последующей прокачки всей системы. Поэтому необходимо обеспечить доступ ко всем колесам одновременно. Для этого равномерно поднимите машину и установите на опоры, для большего удобства можно снять все колеса, а не только то, на котором необходимо произвести непосредственно замену цилиндра

При проведении подобных действий всегда помните о мерах предосторожности, которые требуется выполнять для своей же безопасности.

Сама же замена тормозного цилиндра не представляется сложной, но имеет достаточно много дополнительных манипуляций, которые в обязательном порядке необходимо выполнять. Для того, чтобы это осуществить можно обратиться к технической инструкции на автомобиль по обслуживанию и ремонту, а можно обойтись и без него, потому что ничего сверхъестественного ничего в этом нет.

Проверка

Вам следует удостовериться, что виновником нарушения нормального функционирования тормозной системы выступает именно главный цилиндр. Сделать это легко, вам даже не придется ехать в сервисный центр и тратить на это деньги.

Расположение агрегата

1. Зажмите педаль тормоза при выключенном силовом агрегате.
2. Заведите двигатель, не снимая при этом ногу с педали газа.
3. При нормальном функционировании ГТЦ проваливается под действием вакуума.
4. Если провал педали не происходит, потребуется провести более тщательную диагностику и восстановить работоспособность устройства.

Вероятнее всего, потребуется восстановить герметичность соединения обратного регулятора. Он находится на корпусе усилка впускного коллектора.

Ремкомплект или новый ГТЦ?

Перед многими автовладельцами при выходе из строя ГТЦ возникает вопрос — как именно выполнять ремонт главного тормозного цилиндра. Ведь существует два основных варианта:

• Приобрести новый ГТЦ;
• Использовать ремкомплект.

Для начала сориентируемся по ценникам.

Покупка ремкомплекта и его использование для восстановления функциональности тормозного цилиндра влечет за собой неравномерный износ старых и новых элементов, срыв колец и ряд других проблем. В связи с этим советуем устранять поломку методом полной замены ГТЦ, а не за счет ремкомплекта.

Если ГТЦ выйдет из строя, двигатель начнет работать неустойчиво и некорректно, снизится динамика двигателя, начнут подтекать жидкости.

Обязательно проверьте, не является ли виновником усилитель торможения. Для этого на включенном моторе зажмите вакуумный шланг. Если признаки поломки ГТЦ исчезли, проблему нужно искать в усилителе.

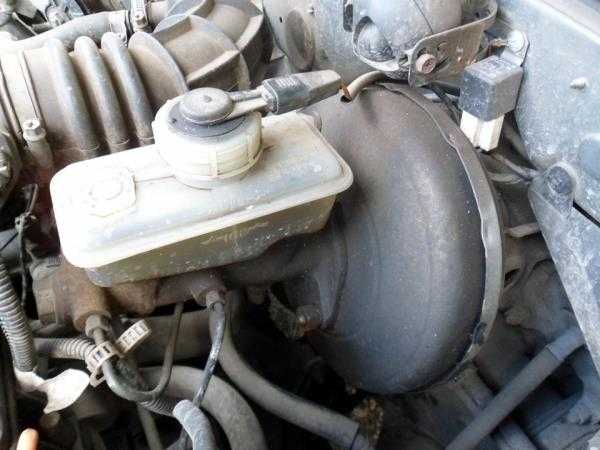

Замена тормозного цилиндра 2114

Работа по замене ГТЦ на моделях ВАЗ 2108-15 производится приблизительно также, есть только некоторые конструктивные отличия.

Делаем замену следующим образом (на примере ВАЗ-2114):

по бокам откручиваем четыре трубки (две слева и две справа). Лучше воспользоваться специальным трубным ключом, рожковым ключиком можно закатать грани гаек;

• отвинчиваем две гайки на тринадцать крепления ГТЦ к «вакууму»;
• снимаем старую запчасть и монтируем новую, не забывая по окончанию работы прокачать тормоза. На этом замену цилиндра 2114 можно считать законченной.

Если в ГТЦ 2114 внутренняя поверхность самого цилиндрика еще не изношена, можно заменить внутренности механизма, установив новый ремонтный комплект. Ремкомплект состоит из четырех манжет:

1. три манжета одинаковые, они такие же, как и на моделях 2101-07;
2. одно уплотнительное кольцо 2108.

Меняется ремкомплект очень просто:

1. выливаем из ГТЦ жидкость;
2. демонтируем пластмассовый бачок;
3. откручиваем передний стопор (выполненный в виде заглушки);
4. вынимаем все содержимое (поршни, уплотнительные кольца, пружины), меняем манжеты, и устанавливаем весь механизм в обратном порядке. Перепутывать здесь ничего нельзя, иначе ремонтируемый узел не будет работать.

Ремонт ГТЦ на моделях ВАЗ не всегда целесообразен – если зеркальная поверхность внутри механизма изношена, замена ремкомплекта тормозного цилиндра не решит проблему, ГТЦ также будет течь. Чаще всего на вазовских машинах главный тормозной цилиндр меняется целиком – стоит новая деталь в сборе в районе одной тысячи рублей, и ремонт получается неоправданным.

Процедура замены тормозного цилиндра

Замена заднего тормозного цилиндра на ваз 2114 ничем не отличается от той же процедуры, скажем, на 2106 или 21099.

• На первом этапе необходимо обеспечить доступ ко всем колесам одновременно, потому что так легче будет производить последующую прокачку всей системы. Для этого установили машину на опоры и приподняли. На винтовом подъемнике это осуществить удобнее всего, но можно обойтись и без него.
• При помощи баллонного ключа откручиваем необходимое нам колесо.
• С использованием пассатиж откручиваем шпильки, которыми прикручен барабан к ступице. И равномерно снимаем его, при этом, возможно, придется немного подстучать молотком по его задней части через деревянную прокладку. При этом будьте осторожны, потому что барабан изготовлен из весьма хрупкого материала. Дополнительно щеткой по металлу очистите цилиндрическую поверхность ступицы от ржавчины и грязи.
• Затем внимательно произведите снятие всех частей тормозной системы. Но чаще всего лучше снять все, потому что кожух, как правило, необходимо обработать и покрасить хотя бы грунтом.
• Далее приступаем к демонтажу самого цилиндра. Чтобы избавить себя от лишних хлопот обязательно тщательно зачистите соединение цилиндра с тормозной трубкой. При этом помните о том, что они могут быть как стальные, так и медные. В связи с этим требуется соблюдать аккуратность во всех действиях, чтобы их не повредить.

Как открутить задний тормозной цилиндр на ваз 2114, если соединения прикорели?

• Можно попробовать открутить штуцер ключом на 10, но, скорее всего, это сведется к срыву граней, поэтому на некоторое время обильно смочите все соединения WD-40. Она за сравнительно небольшой промежуток времени разъест и растворит всю окись металла, а благодаря своей микроскопичности она попадает даже в микро зазоры. Обычно после таких действий штуцер легко откручивается. Но если и это не помогает, а граней уже практически нет, то в продаже имеется специальный ключ, который представляет собой накидной с прорезью и с зажимным болтом. Такое нехитрое устройство позволяет открутить любые закоревшие соединение без особых усилий. Вам необходимо надежно закрепить его на гайке, зажать болтом и поворачивать.
• Итак, победив это соединение, приступайте к откручиванию самого тормозного цилиндра. Здесь все намного проще, потому что он прикручен всего двумя болтами на М6, под ключ на 10. Он, как правило, легко откручиваются и цилиндр легко вынимается из отверстия.
• После демонтажа старого цилиндра внимательно осмотрите состояние только что открученного штуцера и место установки. Все дефекты следует удалить, а заусенцы зачистить.
• Сборку тормозов осуществляйте в обратном порядке. Проверку цилиндра начинайте только после сборки всего тормозного механизма колеса. Установки колодок, планки, не забудьте обратно зацепить трос ручника. Это частая проблема в этом деле. Главное все собрать в именно так, как оно стояло.

Как заменить тормозной цилиндр мы разобрались, теперь приступим к прокачке системы.

• После установки барабана можно приступать к прокачке системы. Ее необходимо начинать с дальнего колеса по часовой стрелке. Это связано с тем, что система довольно большая и для того, чтобы из нее выкачать воздух начинать необходимо с дальних участков, постепенно заполняя всю систему.
• После прокачки внимательно осмотрите новый цилиндр и его соединение с трубкой на предмет протечек. При этом необходимо максимально сильно пару раз нажать и удерживать педаль тормоза.
• Чтобы упростить себе задачу, в случае неисправности нового приобретенного цилиндра, и не выполнять дурной работы. Можно проверить цилиндр без барабана, но здесь понадобится хорошая физическая сила и две матировки для вжатия и удержания поршней.
• При правильно отрегулированных тормозах сначала мертво схватывают при резком нажатии на педаль передние колеса, потому что они ближе находятся к главному тормозному цилиндру, а затем одновременно схватывают оба задних колеса. Если это не так, то следует прокачать систему заново или провести повторное техническое обслуживание.

Но иногда задний тормозной цилиндр можно отремонтировать, для этого продаются ремкомплекты, в который входят несколько уплотнительных колец и два пыльника. Но это целесообразно только в случае отличного состояния его внутренней поверхности.

Источники

• http://luxvaz.ru/vaz-2114/209-zamena-glavnogo-tormoznogo-cilindra.html
• http://nadomkrat.ru/tormoznaya-sistema/zamena-zadnego-tormoznogo-cilindra-na-vaz-2114

Сроки службы тормозных шлангов

Замена тормозных шлангов регламентируется у каждого производителя по-разному, в среднем это 3-5 лет или примерно 100 тыс. км пробега. Однако все это индивидуально, шланги могут выйти из строя и раньше и позже, все зависит от условий эксплуатации и качества самих тормозных шлангов. Следует время от времени производить визуальный осмотр шлангов, да и всей ТС в целом, только так вы сможете избежать неприятностей на дороге.

Появление микротрещин на резиновых шлангах или металлических трубках это повод немедленно заменить тормозной шланг или часть поврежденной магистрали. Проявляется повреждение герметичности магистрали по-разному, одно всегда будет неизменным — отсутствие тормозов, то есть нажимая на педаль она будет проваливаться, а машина не будет останавливаться. Повреждение шланга можно также обнаружить по мокрому следу после длительной стоянки.

В своей сегодняшней статье я расскажу вам о том, как заменить тормозные шланги на ВАЗ 2115 в домашних условиях.

Для работы нужно подготовить:

1. Новый тормозной шланг(и);
2. Спецключ для снятия тормозных трубок с двойным зажимом «9х11»;
3. Набор ключей (8, 10 15);
4. Разводной ключ;
5. Домкрат;
6. Жидкость WD-40.

Замена вакуумного усилителя на автомобилях ВАЗ 2114, 2115, 2113

— Для начала вам следует ознакомится с тем что было описано выше, о замене главного тормозного цилиндра. Если вам потребовалось заменить только вакуумный усилитель тормозов, то вы можете полностью не откручивать главный тормозной цилиндр, а все лишь отсоединить штуцера, которые находятся с левой стороны и в сторону отвести тормозной цилиндр, что бы он нам не мешал при замене вакуумного усилителя.

— теперь от обратного клапана следует отсоединить шланг (рисунок 5а) и вынуть из салона скобу стопорного пальца тормозной педали, после чего вынуть сам палец (рисунки 6 и 7).

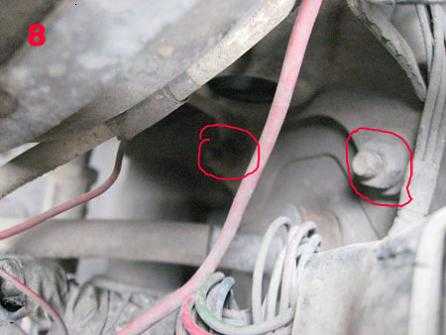

— при помощи ключа на «13» (какой будет удобнее торцевой или накидной) откручиваем 4 гайки для крепления вакуума которые крепятся к кузову автомобиля, показаны на рисунке 8. Их очень не удобно менять, но думаю вы справитесь.

— Теперь мы должны прикрутить на новый вакуум рамку крепления (рисунок 9) используя торцевой ключ на «17»

Сборку стоит производить в обратной последовательности.

Полезный совет: при сборке сначала лучше соединить тормозную педаль и вакуум с помощью пальца – сухаря, и только после этого прикручивать к кузову рамку вакуума, так будет на много удобнее.

Так же стоит обратить внимание на состояние вакуумного шланга, обычно в процессе эксплуатации он теряет свою эластичность и гибкость, в следствии чего могут появится трещины и потеря герметичности, раз уж вы все раскрутили не мешало бы заменить сразу и его. Так же советуем посмотреть вот это обучающее видео

Так же советуем посмотреть вот это обучающее видео.



• Как снять панель приборов ваз 2114
• Как снять и установить радиатор ваз 2114
• Замена модуля зажигания на ваз 2114
• Замена радиатора печки на ваз 2114

Замена тормозного цилиндра ВАЗ 2101-07

На автомомашинах ВАЗ-классика меняется ПТЦ немного по-другому, чем на переднеприводных машинах ВАЗ. Передний суппорт на «Классике» можно поменять целиком весь в сборе, но также есть возможность произвести замену только цилиндров. Работа выполняется следующим образом:

• также ставим автомобиль на площадку, снимаем переднее колесо;
• откручиваем болты крепления самого суппорта;

• отводим суппорт в сторону, отсоединяем шланг;
• вытаскиваем из суппорта колодки, скручиваем с него тормозную трубку.

• если штифты крепления колодок не вынимаются, их придется обрезать болгаркой, установив затем новые крепления;
• тормозные цилиндры крепятся на скобе в направляющих, и они вынимаются либо монтировкой, либо аккуратным постукиванием молотка;

устанавливаем другие цилиндры, трубку и колодки со штифтами, совершаем сборку.
