Топливный фильтр ваз 2106

Инструкция по замене с инжектором

В соответствии с графиком сервисных работ, на автомобилях ВАЗ 2109 с инжектором топливоочистительный элемент нужно менять каждые 20000 километров пробега. Но как мы уже говорили, в наших условиях этот срок лучше сократить в два раза.

Что понадобится?

• набор ключей;
• ветошь;
• перчатки;

• фильтр;

  Новый очистительный барьер для двигателя с инжектором

• уплотнительные кольца.

Этапы

Все работы нужно проводить на яме, эстакаде или же поднять автомобиль на подъемнике. Помещение должно быть хорошо проветрено и вблизи не должно быть открытых источников огня.

В автомобиле ВАЗ с инжектором очиститель топлива находится под автомобилем за баком с горючим вблизи выхлопной трубы.

1. Вначале необходимо ослабить болты, стягивающие скобу.

2. Откручиваем штуцеры подводящего и отводящего патрубка. Делается это ключами на 19.

   Откручиваем штуцеры

3. Снимаем фильтр. Обязательно запомните, куда направлена стрелочка, указывающая на направления движения горючего.
4. Проверьте состояние уплотнительных колец. В случае, если они износились, их нужно заменить.
5. Ставим новый фильтр.
6. Подсоединяем подводящий и отводящий патрубок. При затяжке соблюдайте меру. Перетяжка может привести к негативным последствиям.
7. Затягиваем болты скобы.
8. Заводим мотор и даем ему немного поработать.
9. Проверяем, нет ли где протечек. В случае обнаружения таковых проверяем соединения и аккуратно без применения излишних усилий подтягиваем их.

Когда нужно менять топливный фильтр Лада Веста?

Производитель утверждает, что фильтр тонкой очистки Лада Веста менять не требуется. И якобы он рассчитан на весь срок службы узла, т.е. он меняется в сборе с бензонасосом, когда тот вышел из строя. А ресурс у этого насоса составляет около 180 000 км. Я категорически не согласен с этим, поэтому все же рекомендую менять фильтр очистки топлива на Лада Веста хотя бы один раз в 40 тыс. км.

Но как понять, что фильтр очистки топлива требует замены? Ответ просто. Если Вы не знаете, когда последний раз менялся фильтр, то о его загрязнение могут указать косвенные признаки. Например, нестабильный холостой ход, увеличение расхода топлива, затрудненный запуск двигателя, снижение мощности мотора и т.д. В принципе, это стандартные признаки забитого топливного фильтра у любого автомобиля.

Ремонт кулисы своими руками

Ремонт кулисы своими руками

Подскажу самый простой способ ремонта кулисы переключения передач на автомобилях ВАЗ. Приятно ездить на машине когда она новая и кулиса не болтается

Но когда машина с пробегом, кулиса обычно разболтана, и чтобы включить заднюю передачу приходится ее вдавливать в сиденье, а при включении пятой скорости, рукой бьете пассажира по ляжке, но женщинам может и приятно такое внимание со стороны водителя, а водителю становится стыдно, что так сильно болтается кулиса скоростей.

Кулиса разбалтывается из-за того что изнашивается ось рычага, и разбиваются отверстия в тяге привода переключения передач, но пластиковые втулки обычно живут долго.

Кулису можно починить самому даже не отсоединяя от коробки передач.

Для этого надо снять чехол с рукоятки переключения передач, и можно снять панельку.

Самый простой способ такой, замените ось рычага на болт м10 и стяните гайкой, отрегулируйте гайку так чтобы она не была очень зажата и давала рычагу скоростей перемещаться не болтаясь. Второй гайкой законтрогайте первую гайку чтобы она произвольно не откручивалась. Даже если разбито отверстие в тяге привода переключения передач, болт стягивает, и самое много будет миллиметровый люфт вперед и назад.

Все кулиса будет работать как новая. Ниже фото отчет, по ремонту кулисы.

Фото. Кулиса до ремонта вид справа, стрелкой показано как можно снять стопорную скобу.

Фото. Вид кулисы до ремонта слева.

$IMAGE 2 $

Фото. Вид кулисы со снятой осью рычага.

$IMAGE 3 $

Фото. Я не поленился и снял рычаг кулисы, и заточил один край втулки, так как он был изношен наискось, просто выровнял его на точиле, на глаз. А саму кулису не отсоединял от коробки передач.

$IMAGE 5 $

Отрегулировать самому кулису проще простого.

Для регулировки кулисы, включите заднюю или пятую скорость, какую в данный момент будет проще. Ослабьте гайку на кулисе, она показана на фото, и поставьте рычаг скоростей в то положение которое Вам нужно, если пятая скорость то в положение рычага пятой скорости. А если задняя скорость то в положение рычага задней скорости, и вдавите поглубже вперед чтобы кулиса хорошо села на шарнир переключения передач. А если есть помощник то еще лучше, пусть он придержит рычаг в нужном положении, затягивайте гайку кулисы.

1 — вторичный вал; 2 — вилка переключения I и II передач; 3 — вилка переключения III и IV передач; 4 — вилка включения V передачи; 5 — шток вилки включения V передачи; 6 — шарик фиксатора; 7 — пружина фиксатора; 8 — крышка фиксатора; 9 — направляющая ось блокировочных скоб; 10 — выключатель фонаря заднего хода; 11 — трехплечий рычаг выбора передач; 12 — пробка фиксатора вилки включения заднего хода; 13 — вилка включения заднего хода; 14 — картер коробки передач; 15 — блокировочные скобы; 16 —корпус механизма выбора передач; 17 — ось рычага выбора передач; 18 — пружина рычага выбора передач; 19 — шток выбора передач; 20 — рычаг штока выбора передач; 21 — шток вилки переключения III и IV передач; 22 — шток вилки переключения I и II передач; 23 —картер сцепления; 24 — втулка; 25 — сальник штока; 26 — конический винт крепления шарнира; 27 — защитный чехол шарнира; 28 — корпус шарнира тяги привода переключения передач; 29 — втулка шарнира; 30 — ось шарнира; 31 — наконечник шарнира; 32 — хомут тяга привода переключения передач; 33 — корпус рычага переключения передач; 34 — тяга привода переключения передач; 35 — защитный чехол тяги; 36 — шаровая опора рычага; 37 — сферический палец рычага; 38 — рычаг переключения передач; 39 — ось рычага; 40 —втулка оси рычага; 41 — стопорная скоба

https://youtube.com/watch?v=p32Rx7BDx7E

Замена топливного фильтра ВАЗ 2107 своими руками

2. Используя ключ на «17», открутите штуцер топливной трубки, одновременно удерживая топливный фильтр ключом на «19».

3. Теперь торцовым на «10» нужно ослабить стяжной болт хомута, который удерживает топливный фильтр.

4. Отсоедините входной и выходной патрубки идущие к/от топливного фильтра.

5. Снимите топливный фильтр ВАЗ 2107.

Рекомендуем также:

Теперь вы знаете как своими руками заменить топливный фильтр ВАЗ 2107.

Источники

• http://filtrr.ru/vaz-2107-zamena-toplivnogo-filtra-inzhektor/
• http://avtorem.info/vopros-otvet/vaz-2101-2107-zhiguli/zamena-toplivnogo-filtra-na-vaz-2106.html
• http://vaz-remont.ru/zamena-toplivnogo-filtra-vaz-2107-svoimi-rukami/

Процесс замены топливного фильтра Лада Веста

1. Прежде, чем начать замену топливного фильтра, необходимо стравить давление в системе. Делается это просто — вынимается предохранитель бензонасоса и заводится машина. Через 2-3 минуты она заглохнет сама. После этого можно переходить к замене.

Обратите внимание, что перед заменой топливного фильтра обязательно надо обесточить автомобиль. Для этого будет достаточно снять минусовую клемму с аккумулятора

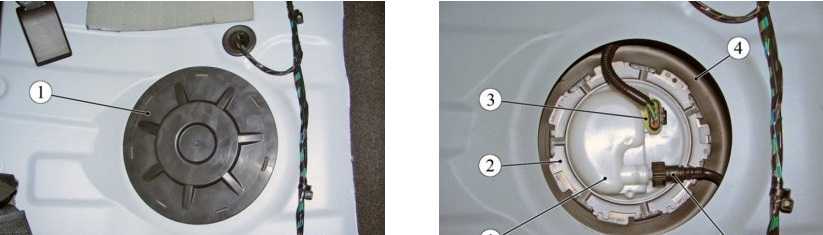

2. Поднимаем заднее сиденье и убираем часть шумоизоляции над технологическим лючком ревизии топливного насоса.

3. Поворачиваем крышку лючка до тех пор, пока она не выйдет из зацепления.

4. Отсоединяем фишку от бензонасоса и снимаем отводящий шланг. Для того, чтобы это сделать, нужно нажать на пластиковые фиксаторы и оттянуть его в сторону.

5. Теперь надо снять фиксирующее кольцо. Делается это с помощью деревянного бруска и молотка. В некоторых случаях удается отвернуть его руками. Но будем считать, что нам не очень повезло и это колько оказалось сильно затянутым. Надставляем аккуратно брусок и легкими ударами молотка против часовой стрелки ослабляем хомут. После чего отворачиваем его полностью и убираем в сторону.

6. Теперь надо вынуть весь модуль бензонасоса. Делаем это слегка под углом, чтобы не повредить поплавок указателя уровня топлива.

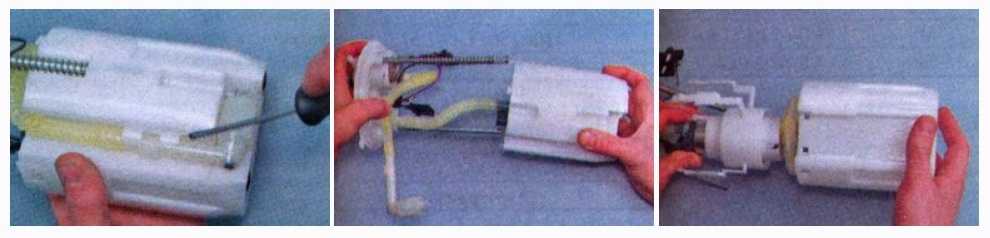

7. Теперь нам надо снять нижнюю часть насоса, в которой расположен фильтр грубой очистки топлива. Отсоединяем ее и убираем в сторону. Менять данную деталь не обязательно, достаточно лишь промыть ее очистителем карбюратора.

8. Теперь нам надо разобрать насос дальше. Отсоединяем провод от регулятора давления топлива.

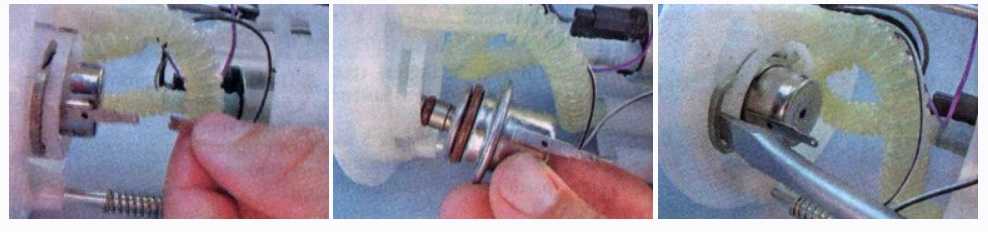

9. Вынимаем пружинный фильтр и аккуратно вытаскиваем регулятор давления топлива.

10. От противоотливной камеры отсоединяем заборную трубочку и придерживая фиксаторы вытягиваем фильтр тонкой очистки вместе с насосом.

11. Когда появится возможность вынуть насос — вынимаем его. Шланг от него отсоединить не нужно, так как он насаживается под нагревом и после снятия может не обеспечить нужной герметизации.

12. Устанавливаем новый топливный фильтр и собираем все в обратном порядке.

После того, как установили насос на место, не забудьте прокачать всю систему. Просто поверните пару раз ключ зажигания, но не заводите машину. На третий или четвертый раз заводите машину.

Вот собственно и все, теперь можно наслаждаться работой двигателя и расходом топлива.

Видео «Состояние очистителя топлива после пробега 70000 километров»

В этом видео показано, насколько загрязнен топливоочистительный элемент автомобиля ВАЗ после пробега семьдесят тысяч километров. Фильтующий материал полностью пришел в негодность и уже не в состоянии выполнять возложенные на него обязанности.

В соответствии с регламентом проведения технического обслуживания автомобилей ВАЗ «Самара», топливный фильтр подлежит замене приблизительно каждые 20 тысяч километров пробега. Если Вы заправляетесь бензином низкого качества, возможно, замену топливного фильтра стоит производить чаще. Ниже мы опишем, как провести замену топливного фильтра на автомобилях серии ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115 с инжекторным типом двигателя. Так же вы можете узнать как происходит замена топливного фильтра на автомобилях Лада Приора, Калина и Гранта

Чтобы произвести замену, Вам понадобиться автояма. Работы нужно проводить в хорошо проветриваемом помещении или на улице (но не в жаркую погоду!), вдали от источников открытого огня (разумеется, курить при проведении операции тоже не следует).

Топливный фильтр находится под машиной сразу за топливным баком перед трубой выхлопной системы. Для его снятия необходимо ослабить усилие затяжки болта, стягивающего держащую скобу:

Ослабив скобу, необходимо открутить два штуцера подводящего и отводящего трубопроводов. Для того, чтобы открутить гайки, необходимо сначала один ключ «на 19» установить на гайку, находящуюся на корпусе фильтра, а затем вторым таким же ключом откручивать гайку штуцера трубопровода, как показано на рисунке ниже:

Запомните, как расположен указатель направления движения топлива перед снятием фильтра, и будьте внимательны при снятии — из системы может политься топливо. Вытащите старый фильтр. При установке нового фильтра необходимо ориентироваться на указатели на его поверхности:

Обратите внимание на то, что в случае неправильной установки топливо не будет поступать в трубопровод. Так же обратите внимание на наличие уплотнительных колец

Их установка обязательна. В противном случае будут иметь место утечки.

Устанавливаем фильтр в обратном порядке. После установки фильтра необходимо завести двигатель и осмотреть фильтр на наличие капель топлива. Если утечки топлива имеют место, следует проверить уплотнения штуцеров трубопровода либо затяжку гаек.

Пожалуйста поставьте оценку статье

Замена топливного фильтра на автомобиле ВАЗ 21099 (инжектор) производится на автомобильной «яме» или на эстакаде. Фильтр расположен в задней части автомобиля под его днищем рядом с выхлопной трубой.

Необходимые инструменты и средства:

• ключ на 10;
• ключ на 17;
• ключ на 19;
• тряпка.

Оригинальный топливный фильтр на ВАЗ 21099 имеет артикул 2108 1117010 01. Если оригинал найти не удается, можно подобрать его аналог, воспользовавшись таблицей, приведенной ниже. В ней указаны модели аналогичных фильтров с каталожными номерами.
