Замена топливного фильтра грубой очистки
В связи с тем, что фильтр грубой очистки топлива располагается в бензобаке или рядом с ним, потребуется открыть доступ к топливному баку. Это легко сделать — нужно откинуть задний диван в салоне, поднять ковёр.
Для работы потребуется всего два инструмента:
- гаечный ключ на 10;
- плоская отвёртка.
Регламент работы следующий:
-
Отвёрткой с тонким плоским лезвием выкрутить винты крепления крышки люка бензобака (люк размещается сразу же под ковролином заднего ряда сидений).
- Выкрутить ключом на 10 гайки по кругу люка. Если гайка приржавела, можно воспользоваться смазкой WD-40.
-
Снять жгут проводов с корпуса бензинового насоса.
- После этого потянуть на себя насос.
-

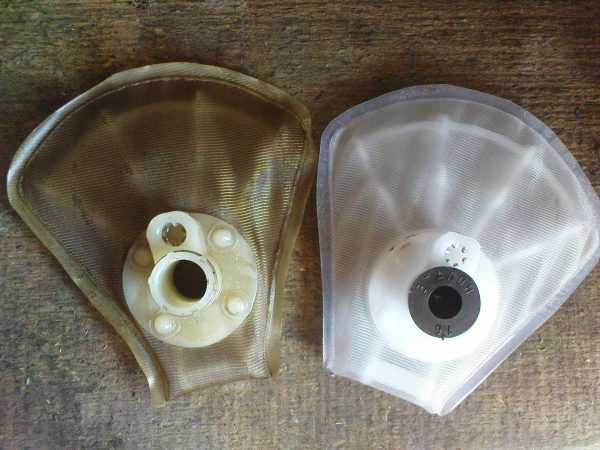

Снять с корпуса насоса сетчатый элемент — фильтр.
- На его место установить новый элемент.
- Запустить насос обратно в бензобак.
- Закрутить все гайки и винты.
- Вернуть задний диван в прежнее положение.
Таким образом, процесс снятия и установки топливного фильтра грубой очистки на ВАЗ 2107 занимает всего 10–15 минут и доступен даже новичку. Однако нельзя забывать и о правилах безопасности: так как работа ведётся рядом с бензиновой ёмкостью бака, запрещается курить и использовать любые предметы, способные вызвать искру.
Немного о конструкции топливного насоса
Внутренний мир бензонасоса копейки
Корпус бензонасоса ВАЗ 2101 состоит из двух половинок. На нижней находится рычаг привода диафрагмы. В верхней крышке расположены два маленьких клапана — впускной и выпускной. Они, кстати, входят в ремкомплект. Но им лучше не пользоваться, так как эффективность от замены нескольких узлов и прокладок крайне мала. Как практика показывает, даже высокопрофессиональный ремонт не даст хороших результатов.
Бензонасос все равно не будет работать так, как нужно. А если вы думаете, что электробензонасос на ВАЗ 2101 может спасти ситуацию, то ошибаетесь. Это лишние проблемы, которые вам просто не нужны. Такой топливный насос нужно ставить, если проводится монтаж двигателя с двенашки или семерки (инжекторные). Во всех других случаях делать это бесполезно — затрат много, эффекта никакого.
Поэтому единственно верное решение — это полностью заменить бензонасос ВАЗ 2101. Цена его в магазинах 450-500 рублей, не больше. Ремкомплект же стоит дешевле, но гарантия того, что он насос качать будет, невелика. А вот если поставить новый, то проблема исчезнет на несколько лет. По отзывам автовладельцев самые надежные бензонасосы на ВАЗ 2101 — это производства ДААЗ. Но стоит заметить, что и Пекар, и Вебер, водители тоже хвалят. Правда, раз на раз не приходится, иногда попадается истинное Г (брак, в смысле). С ремкомплектами дело обстоит еще хуже.
Внешний вид топливонасоса автомобиля ВАЗ 2101-2107
И если шанс приобрести некачественный топливный насос есть, но маленький, то ремкомплект купить можно очень низкого сорта. По своему опыту скажу, что лично приобретал такие комплекты, в которых клапаны либо вообще не входили в свои пазы, либо же проваливались в них, как ложка в кружку. Не знаю, вполне возможно, что судьба меня не очень любит, но такое случалось не только со мной. Поэтому я решил, что лучший способ починить бензонасос ВАЗ 2101 — это приобрести новый. И поставить новый шток. И прокладки.
Топливный фильтр ВАЗ 2107
Главная функция топливного фильтра — производить очищение горючего в системе от различных примесей, смол и водяных паров. Если исключить фильтрацию как процесс из функционирования топливной системы, то попавшие в двигатель грязь и инородные вещества быстро выведут из строя поршневые элементы и цилиндры.
Грубая очистка
Фильтр, отвечающий за первоначальную (грубую) очистку бензина, находится непосредственно в бензобаке, фиксируется на заборнике топлива. Инжекторные модели ВАЗ 2107 могут оснащаться фильтром как внутри бака, так и перед ним. Суть действий этого фильтра выражается в том, что топливо, перекачиваемое насосом, попадает сначала в фильтрующий элемент — сеточку. Ячейки сетки не пропускают дальше крупный мусор.
Поэтому фильтр и называется «грубой очистки», так как призван устранять только крупные присадки и грязь.
Стоит подчеркнуть, что карбюраторные и инжекторные модели ВАЗ 2107 могут оснащаться совершенно разными по форме и габаритам фильтрами грубой очистки. Однако независимо от оснащения, порядок замены этих узлов идентичен и не требует особых навыков.
Тонкая очистка
Фильтр тонкой очистки на карбюраторных версиях ВАЗ 2107 располагается непосредственно под капотом на входе у двигателя. Его сразу можно увидеть, так как к устройству подключены топливные магистрали. Обычное расположение фильтра тонкой очистки — у ёмкости с тормозной жидкостью.
На инжекторных «семёрках» фильтр тонкой очистки размещён не очень удобно для его замены — под днищем автомобиля.
Задача этого элемента заключается в контрольной очистке бензина: его бумажные вставки задерживают даже мельчайшие пылинки мусора.
Фильтр состоит из корпуса и бумажных вставок, между которыми задерживается даже мелкогабаритный мусор
Необходимо знать, что топливный фильтр для карбюратора нельзя установить на модель с инжектором. Они имеют совершенно различное строение и в случае нарушения правил установки могут вывести из строя моторный агрегат.
Где расположен бензонасос на 2106, 2107 и других моделях
Расположение бензонасоса на карбюраторных и инжекторных классических ВАЗах разное. У первых он установлен слева (если смотреть из салона) на блоке цилиндров двигателя на специальном приливе, и крепится к нему при помощи шпилек через теплоотводящую проставку из эбонита. Привод механического бензонасоса осуществляется от промежуточного вала двигателя через эксцентрик и толкатель (шток).
В инжекторных «Жигулях» насос входит в конструкцию топливного модуля. Он расположен внутри бензобака. Конструкция электрического насоса состоит из электромоторчика постоянного тока и специальной формы крыльчатки, насаженной на его вал. Питание электродвигателя осуществляется от бортовой сети автомобиля. Электрическая цепь устройства защищена отдельными предохранителем и реле.
