Замена термостата на ваз (lada) 2113/2114/2115 своими руками

Процедура замены

Перед тем как поменять термостат на ВАЗ 2114, посмотрите видео уроки. позволяющие легко своими руками освоить достаточно сложную процедуру. Невыполнимой самостоятельную замену точно не назовешь. Тем не менее, дополнительно получить знания не повредит.

Также подготовьте необходимые инструменты и материалы:

Новый термостат;
Набор отверток;
Ключи на 13 и 12 миллиметров;
Уплотнительная прокладка;
Герметик на силиконовой основе;
Новый тосол или антифриз;
Емкость для старой охлаждающей жидкости;
Патрубки системы охлаждения двигателя.

Теперь приступаем к самому ремонту.

Поставьте автомобиль на смотровую яму. Перед началом работ двигатель обязательно должен остыть, иначе ожогов будет сложно избежать.
Откройте капот, демонтируйте воздушный фильтр. Проверьте его состояние. Возможно, не лишним будет заменить его.
Снимите крышку расширительного бачка, открутите пробку для слива и удалите весь тосол. Убедитесь, что она попадет точно в подставленную снизу емкость.
На шлангах охлаждения имеются хомуты, которые нужно немного ослабить.
Ключами демонтируйте гайки и шпильки, отвечающие за крепление. Обязательно снимите массовый провод.
После того, как вы отсоедините шланги, немного покачайте термостат, что позволит его демонтировать.
Очистите места крепления термостата, проверьте шланги на предмет их исправности. Часто за период эксплуатации автомобиля они покрываются трещинами, через который выходит воздух и охлаждающая жидкость. Даже если они целые, но служат на машине достаточно давно, рекомендуем заменить их на новые.
Патрубки на корпусе нового термостата обработайте герметиком и дайте немного времени подсохнуть.
Замените старую прокладку, вставьте на место термостат, зафиксируйте шпильки, гайки, подключите патрубки. Хомуты нужно затягивать хорошо, но аккуратно, чтобы не нарушить герметичность соединений.
Закройте сливную пробку, после чего можете приступать к заливке новой охлаждающей жидкости.
Заведите мотор, проверьте эффективность работы клапана вашего нового термостата.
Убедитесь в исправности радиатора отопления, проверьте его на предмет отсутствия воздушных пробок.

Перед тем как поменять термостат на ВАЗ 2114, посмотрите видео уроки, позволяющие легко своими руками освоить достаточно сложную процедуру. Невыполнимой самостоятельную замену точно не назовешь. Тем не менее, дополнительно получить знания не повредит.

Водяной насос

Помпа на ВАЗ 2114 (каталожный номер 2109-1307010) установлена в нижней части блока двигателя под натяжным роликом ремня ГРМ. При обнаружении потеков охлаждающей жидкости на защите в районе правого переднего колеса, следует снять пластиковый кожух ремня ГРМ и проверить помпу.

Водяной насос крепится к блоку на трех болтах. Часто за счет воздействия высоких температур корпус помпы «прикипает» к посадочному месту, в таком случае, чтобы демонтировать насос, его следует аккуратно обстучать. Перед установкой новой детали нужно обязательно очистить место прилегания на двигателе от остатков старой прокладки и герметика. Среди автовладельцев популярны водяные насосы от ТЗА (Тольятти), LUZAR и надежный, но более дорогой вариант: HEPU.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

Стандартный канал байпаса в термостате Алюминиевая пластина для уменьшения канала байпаса Установленная пластина с уменьшенным каналом байпаса Саморезы делаются заподлицоПосле такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Функции и принцип работы

Для автомобиля крайне важно отводить лишнее тепло, которое накапливается в двигателе. Для этого и предназначена в первую очередь охлаждающая жидкость.. Чтобы эту самую температуру снизить, система охлаждения «четырнадцатой» модели ВАЗа включает в себя термостат и электровентилятор охлаждающего радиатора.

Чтобы эту самую температуру снизить, система охлаждения «четырнадцатой» модели ВАЗа включает в себя термостат и электровентилятор охлаждающего радиатора.

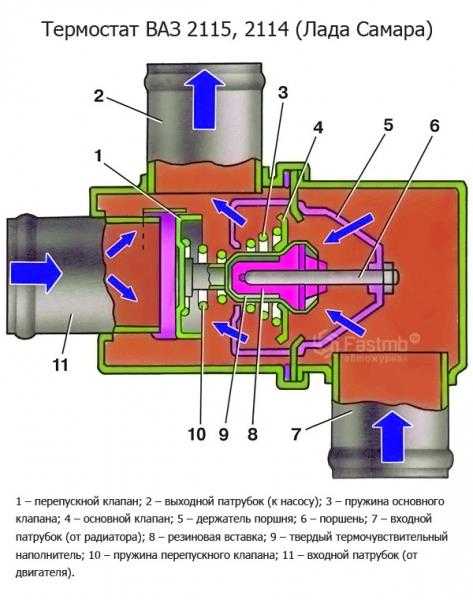

Схема устройства

Клапан, который отвечает за проток охлаждающей жидкости, расположен внутри корпус. Он, в свою очередь, имеет три патрубка:

Входной – идет к насосу;
Два выходных — от радиатора и мотора.

Как проверить работоспособность термостата?

1. В домашних условиях.

опустите термостат в емкость с водой;
подогревая жидкость, следите за повышением температуры по термометру;
в том случае, когда термостат в порядке, клапан перепуска должен начать открываться, пропуская при этом часть жидкости по основному патрубку (большой контур радиатора остается циркулирующим), при достижении температуры в 85-89 градусов (полное его открытие должно совпасть со 108 градусами жидкости) — открытие клапана должно быть большим 8 миллиметров;

2. Не снимая термостат с автомобиля.

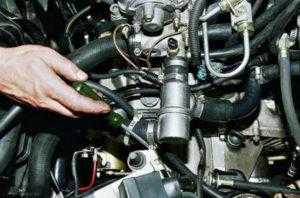

проверьте нижний отводящий шланг от радиатора после пуска мотора;
если данный шланг изначально остается холодным, а после начинает стремительно нагреваться, это вам скажет о нормальной работе основного клапана и, следовательно, самого термостата, если нет – последний нужно заменить.

Замена термостата

Снимаем воздушный фильтр.

Сливаем тосол в заранее подготовленную ёмкость.

Снимаем четыре шланга, опуская хомуты. Имейте в виду, что может пролиться небольшое количество тосола.

Аккуратно снимаем термостат.

Очищаем гнездо от пыли и других остатков. Берём новый термостат и наносим слой герметика на все стыки со шлангами, после ждем 10 минут.

Для дальнейшей установки нового термостата, следуем данной инструкции в обратном порядке:

устанавливаем четыре шланга;
заливаем ож;
устанавливаем воздушный фильтр.

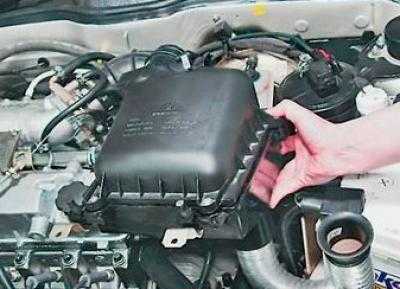

Снятие корпуса воздушного фильтра

Выкручиваем 2 гайки спереди и выдергиваем заглушку за корпусом.

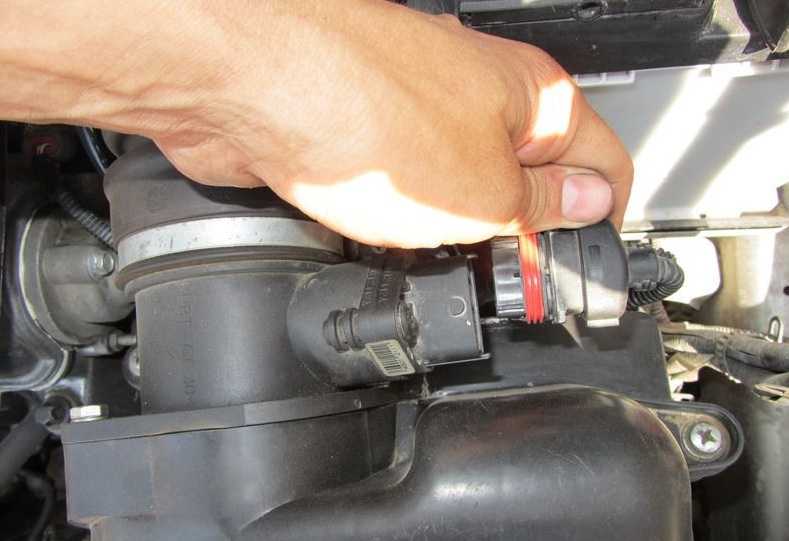

Снимаем разъём с датчика ДМРВ, нужно нажать на фиксатор снизу и дернуть за разъём.

Ослабив хамут, аккуратно снимаем воздушный шланг.

Медленно извлекаем корпус воздушного фильтра, слегка расшатывая.

Сборка фильтра производится аналогично, но в обратном порядке.

Термостат

Термостат расположен в верхней части блока двигателя с левой стороны, также в корпусе термостата установлен датчик температуры охлаждающей жидкости. Стандартно ВАЗ 2114 комплектуется неразборным термостатом (каталожный номер 2108-1306010), который соединяется с блоком резиновым патрубком с двумя хомутами.

У данной модели со временем возможны утечки охлаждающей жидкости в местах соединения с патрубками из-за ослабления фиксирующих хомутов или растрескивания шлангов. В таком случае необходимо затянуть крепеж, а при обнаружении трещин или разрывов, демонтировать вышедшие из строя шланги для последующей замены.

Датчик уровня масла ваз.

Всем добрый день. Устал я от того, что печка еле дует теплым а порой и вообще холодным, машина долго прогревается.Было принятно поставить 6 дырочный термостат 21082, который ставился на 2110 и 2112.

Плюсы такого термостата:1) Машина прогревается в -12 за 5 минут2) Печка дует теплым уже на 55 градусах3) Короче стандартного термостата на 5-7см, что дает больше места под капотом4) Надержность5) Меньше соединений на хамутах6) Разборый термоэлимент7) Стабильная температура 90-95 градусовПоехал в магазини купил:1) Темостат 6 дырочный 21082 ( 620р )2) Патрубки к печке ваз 2110 2шт они прямые т.е гнем как хотим и лишние можно отрезать ( 120р )3) Патрубок к печке ваз 2109 длинный, он пойдет от РБ к трубе помпы. (120р)4) 8-10 хамутов NORMA5) 8 литров Антифриза G11 (500р)6) Прокладка к термостату (5р)Попросил Кольку одолжить мне гараж и помочь с установкойMrDoveВсе подготовили к работе

Подключение патрубков термостата будет происходить по след.схеме, где красный шланг который идет на РБ и в трубу помпы это шланг на печку 2109 длинный, не отрезая ничего просто ставим его как указано в схеме.

схемаПока сливал антифриз, приехала моя любимая девочка и привезла сникерсов, сделав тем самым приятный сюрприз)Откручиваем старый термостат и зачищаем место где была прокладка между головкой и термостатом.Держится он на 2х гайках на 13, которые закручиваются в шпильки, если у вас карбюратор, то вам надо купить длинные шпильки так как ваши будут коротковаты, вам придется резать трубу помпы, ставить заглушки на термостате где выход на подогрев дроселя.Сняли старый

СтарыйВот так выглядит новый 6 дырочный термостат

Новый.

Зачистили ножиком старую прокладку.

зачистилиОдеваем прокладку и ставим новый термостат

УстанавливаемУстановлен, все патрубки подсоединины, датчик ДТОЖ подключен.

УстановленГотовый собраный вид, антифриз залит)

Все собраноПока делали, слушали музыку и посадили аккамулятор)Колян выручил и подзарядил меня проводами, не без этого конечно)

ЗаряжаемсяНа улице очень грязно, машина средней загрязненности)

ВыехалВсем спасибо, отдельное спасибо Коляну за помощь)

pol-z.ru
www.drive2.ru
555-shop.ru
www.drive2.com

Как заменить термостат на ВАЗ 2113-ВАЗ 2115?

Примечание!Первое и самое важное это безопасность, чтобы не обжечься и не получить каких то других повреждений тела, не в коем случае не преступайте за работу на горячем движке, всё на холодную делается, особенно когда это касается моторного масла и охлаждающей жидкости!

маленькое фото), затем накройте чем ни будь генератор (Указан синей стрелкой), чтобы на него тосол не попал (Это важно, попадёт тосол, замкнуть может, для безопасности ещё и аккумулятор обесточьте скинув с него клеммы) и подставьте под переднюю часть (Под то место где сливная пробка у радиатора, она указана красной стрелкой) пустую ёмкость (Если у Вас стоит защита, то её снять придётся), ну и всё, можете отворачивать пробку, ОЖ начнёт сливать в пустую ёмкость, а когда прекратит, заверните пробку на своё место и можете приступать к замене термостата. Примечание!Если ОЖ у Вас новая залита (Месяц назад например только меняли), то можете слить её только обязательно в чистую ёмкость и потом обратно залить в двигатель автомобиля, ничего от этого плохого не будет, но если же жидкость уже плохая, то обязательно смените её на новую, не экономьте на ней, она вить защищает двигатель от перегрева, а так же от коррозии (В жидкости спец

присадки присутствуют)!

Примечание!Если ОЖ у Вас новая залита (Месяц назад например только меняли), то можете слить её только обязательно в чистую ёмкость и потом обратно залить в двигатель автомобиля, ничего от этого плохого не будет, но если же жидкость уже плохая, то обязательно смените её на новую, не экономьте на ней, она вить защищает двигатель от перегрева, а так же от коррозии (В жидкости спец. присадки присутствуют)!

2) Чтобы снять термостат, достаточно будет выкрутить все винты которые шланги хомутами удерживают на нём и после чего отсоединить эти шланги (Все винты которые нужно ослабить и отсоединить после чего шланги, указаны красными стрелками), но там есть один шланг (Винт его крепления указан синей стрелкой), который нужно снимать вместе с термостатом, поэтому выкрутите винт который крепит его к патрубку (см.

Необходимо иметь в наличии:

набор разных отвёрток;
герметик;
торцевые ключи на 13 и 12;
ёмкость, в которую будем сливать тосол;
рабочий термостат.

В каком случае понадобится замена термостата?

двигатель часто перегревается;
температура прогрева внутри салона стала недостаточной;
автомобиль медленно идет на разгон.

Все вышеперечисленные ситуации говорят об обязательном осмотре термостата, главной деталью которого является обратный клапан. А вот о 100%-ой необходимости замены агрегата можно будет сказать, если этот самый клапан начал зависать, то есть он либо не открывается (в этом случае мотор не может набрать нужной температуры), либо не закрывается (в таком варианте движок часто перегреваться).

Как проверить работоспособность термоклапана и признаки его неисправности

Основная задача клапана – быстрый прогрев силовой установки и дальнейшая поддержка оптимальной рабочей температуры. Первоначальными признаками, которые указывают на неисправность термостата, являются:

медленный нагрев двигателя;
перегрев ДВС.

При наличии подобных факторов нужно немедленно проверить работоспособность клапанного механизма, что можно выполнить непосредственно на месте, проверив степень нагрева нижнего патрубка радиатора:

если после запуска мотора и нескольких минут его работы шланг сразу нагревается, то это свидетельствует о том, что клапан открыт постоянно, т.е. жидкость двигается по большому кругу;
если после длительной работы двигателя патрубок остается холодным, то это говорит о том, что клапан закрыт и тосол циркулирует по малому кругу.

деталь 2113Оба результата указывают на неисправность клапанного механизма терморегулятора и необходимости его замены.

Важно знать, что рабочее состояние устройства подтверждается тем, что первые несколько минут шланг радиатора будет холодным, и только потом начнет постепенно прогреваться. В этом случае замена термостата на автомобиле ВАЗ 2113 не нужна и причину нарушения температурного режима нужно искать в другом месте (например, засорился радиатор)

Существует еще один способ проверки агрегата в домашних условиях. Для этого нужна емкость с водой, куда погружается термоклапан, и термометр. Нагревая жидкость, необходимо следить за температурой, при которой сработает клапан:

начало открывания – 85-88 °C;
полное срабатывание – 108 °C.

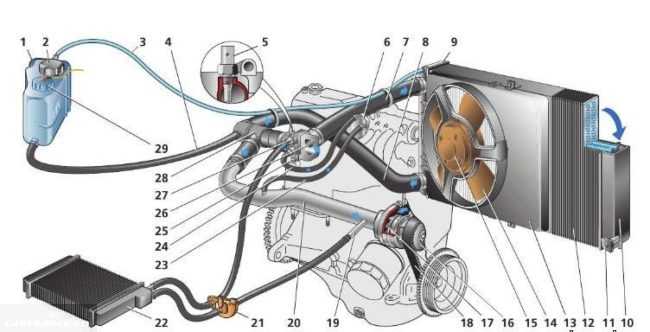

Схема функционирования системы охлаждения

На автомобилях семейства «Самара-2» (ВАЗ 2113, 2114, 2115) установлена система охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости. Система поддерживает избыточное давление антифриза, что создает повышенную температуру закипания и допускает нагрев жидкости до 110-115°С.

1 – пробка расширительного бачка; 2 – расшир.

Тосол, находящийся в рубашке охлаждения головки и блока цилиндров, отводит тепло, образующееся при сгорании топлива в двигателе. Циркуляцию жидкости обеспечивает водяной насос центробежного типа (помпа), который приводится в действие ремнем привода газораспределительного механизма (ГРМ).

При движении машины тосол в радиаторе охлаждается за счет обдува потоком встречного воздуха и затем по патрубкам возвращается в блок двигателя.

Температуру антифриза контролирует датчик в корпусе термостата, информация от которого попадает на индикатор панели приборов и в ЭБУ автомобиля. При нагреве антифриза до определенной температуры (95°, 98°, 105° – в зависимости от установок блока управления) автоматически включается электродвигатель вентилятора, размещенного на внутренней стороне радиатора. Также на переднеприводных ВАЗах тосол из двигателя переносит тепло в радиатор отопителя для обогрева салона.

Для налива жидкости в систему предназначен расширительный бачок с датчиком уровня тосола. Общая емкость системы ВАЗ 2114 зависит от модификации и в среднем составляет 7,8 литра.

Зачем устанавливать термостат от Гранты на ВАЗ-2114?

Термостат Лада Гранта

Любые коррективы, которые вносятся в конструкцию и схему отопления салона переднеприводных ВАЗовских автомобилей призваны либо улучшить вентиляцию, либо улучшить отопление и поднять температуру в салоне в зимнее время. Практически с появления первой 2108, никаких изменений в систему охлаждения и её архитектуру не вносилось, а это значит, что прогрев салона оставался малоэффективным.

С появлением модернизированной системы охлаждения Лада Гранта ситуация изменилась в лучшую сторону и вот почему.

Система охлаждения ВАЗ-2114

Если внимательно посмотреть на схему циркуляции охлаждающей жидкости в автомобиле семейства Самара, то становится понятно, почему радиатор отопителя прогревается в последнюю очередь. На схеме видно, что холодный (малый) круг системы отопления не включает в себя радиатор отопителя, точнее радиатор печки подключён параллельно, что уж никак не способствует быстрому прогреву отопителя.

При этом ещё учесть способность термостатов неправильно реагировать на температуру, неплотности в воздуховодах, поэтому пока мотор не прогреется и не включится большой полный контур системы охлаждения о тепле в салоне можно не мечтать.

Система охлаждения лада Гранта

Нюансы при модернизации отопителя ВАЗ-2114

Подчеркнём — необходимость устанавливать термостат от Гранты на ВАЗ-2114 и другие автомобиля семейства Самара продиктована плохой работой штатной печки при том же наборе элементов системы охлаждения, исключая термостат.

Теоретически, производительность печки ВАЗ-2114, как и других Самар, зависит не только от температуры антифриза, но и от количества оборотов помпы, от степени её удалённости от двигателя по контуру, все это снижает эффективность её работы. В случае удачного тюнинга печки, нам удастся не прогревать антифриз в расширительном бачке, не греть его в основном радиаторе, а сразу получать максимум тепла в салоне.

Что необходимо для установки грантовского термостата?

Если мы убедились в том, что печка работает из рук вон плохо по причине неудачной конструкции, нам придётся купить некоторые дополнительные элементы системы охлаждения:

Грантовский термостат с каталожным номером 21900-1306010-00. Он стоит порядка 700-800 рублей.
Новую прокладку под корпус термостата.
Две шпильки (или болта, но лучше все же шпильки) М8х85мм.
Грантовский патрубок радиатора нижний.
Тройник для обратки.
Герметик, хомуты с болтовой затяжкой, охлаждающую жидкость.

На все — про все должно уйти не более 2,5 тысячи рублей, но зато система отопления будет работать безукоризненно. Если все понятно и закуплено, приступаем к замене термостата.

Как заменить термостат на ВАЗ 2115

После выбора и проверки термостата можно приступать к его установке на автомобиль. Для этого, рекомендуется поставить машину на смотровую яму и исключить возможность ее перемещения. Отключите клемму аккумулятора и дождитесь охлаждения двигателя, чтобы избежать ожогов при выполнении ремонтных работ.

Порядок действий

1. Выкрутите винты, предназначенные для крепления воздушного фильтра с помощью ключа на «8».

2. С помощью отвертки ослабьте хомуты охлаждающего механизма картера и патрубка воздуховода.

3. Демонтируется трос привода дроссельной заслонки.

4. Достаньте резиновую подушку корпуса воздушного фильтра и после этого демонтируйте сам корпус.

5. Демонтируйте модуль зажигания со стартера. Для этого открутите болты крепления на «13» и «17» и отведите его в сторону, чтобы он не мешался. Эта процедура нужна для того, чтобы открыть доступ к сливному болту блока цилиндров.

6. Под двигатель устанавливается пустая тара, болт-пробка откручивается и охлаждающая жидкость сливается. После этого, откручивается сливная пробка на радиаторе, и жидкость сливается из радиатора. Для облегчения слива открутите пробку на радиаторе.

7. Теперь ослабьте хомуты патрубков термостата и снимите его.

8. Установите новый термостат и проведите сборку в обратной последовательности. Не забудьте залить охлаждающую жидкость и не допустить образования воздушной пробки.

На этом замена охлаждающей жидкости завершена. Все вышеперечисленные операции можно осуществить самостоятельно без посторонней помощи и выполнить в обычных гаражных условиях. Удачи на дорогах!
