Замена дополнительного стоп-сигнала (ваз-2115 «samara-2» 1997-2012)

В каких случаях необходимо менять лампу стоп-сигнала?

Замена лампы стоп-сигнала обычно требуется, если она перегорела.

Как и любая поломка, происходит это в самый ответственный момент. Возможен вариант, когда лампочка работает, но не совсем корректно. Например, она призвана выполнять функцию габаритных огней и стоп-сигнала. Иногда возникают ситуации, когда с первой функцией лампа справляется полностью, а вот как стоп-сигнал она не работает. Порой лампочки не горят, как им положено, а лишь мигают. Это говорит о плохом контакте.

Прежде чем приступать к замене лампы, следует убедиться, что причина, по которой не горит задний стоп-сигнал, именно в ней.

Задние огни могут не гореть по следующим причинам:

неисправен предохранитель стоп-сигнала: окислились контакты или он перегорел;
перегорела лампа;
неисправности в механизме включения задних стопов;
окислились контакты в гнезде, куда вкручивается лампочка;
повреждена электропроводка.

Мы рассматриваем вариант, когда перегорела лампочка. Чтобы принять решение о замене лампочки, нужно убедиться, что причина в ней. Для этого можно воспользоваться рабочими лампочками с повторителей или других приборов авто. Если вкрутив их вместо сгоревших, сигналы загорелись при нажатии на педаль тормоза, то нужно менять лампочки. Если стоп-сигнал не засветился, значит, причину нужно искать в другом месте.

В некоторых моделях автомобилей при выходе из строя одной лампочки стоп-сигнала, автоматически не загорается и другая. При тестировании ламп это следует учесть.

Есть ситуации, когда меняют даже рабочие осветительные элементы. Это происходит, когда выполняется тюнинг автомобиля. На заводе в качестве лампочки стоп-сигнала устанавливается простая лампа накаливания. Если водитель хочет модернизировать свое авто, то меняет штатные изделия на двухконтактные светодиодные лампочки.

Делается это из-за преимуществ, которые водитель получает в результате замены:

светодиодные огни служат дольше, время их выработки 100 тыс. часов (у обычной — 2 тыс. часов);
имеют улучшенные показатели светоотдачи;
мгновенно разгораются, за 70 наносекунд, что увеличивает время реагирования для водителя машины, движущейся сзади;
благодаря конструкции имеет лучшие эксплуатационные качества.

Если принято решение о замене лампочки заднего стопа, то эту операцию можно выполнить в домашних условиях (автор видео — Дмитрий Буссе).

Модернизация задних фонарей ВАЗ 2108-2115, 2110-2112

И если у владельцев 2108-2114 и автомобилей десятого семейства есть альтернатива в виде отечественной задней оптики ОСВАР, то пятнашки почему-то оказались совсем обделенными в этом плане. Уж очень не хочется покупать китайщину с проблемами при прохождении ТО, да еще и без гарантии на нормальную работу и космический вид.

Вариантов лечения можно найти несколько. Я пошел по пути полного отказа от токопроводящей ленты и использования патронов на каждую лампу от ВАЗ 2101. Этот вариант еще в 2007 году был описан в журнале “За рулем”.

Вынимаем плату задних фонарей, отверткой поддеваем пластмассовые патроны и вынимаем ленту.

на плате видно где пропадал контакт и из-за этого не горели лампы

В задних фонарях пятнашек используются двойные лампы на габаритах и стопах, следовательно в магазинах нужно искать патроны двойные для габаритов и стопов, и одинарные для указателей поворота. В моделях ВАЗ 2108-2114 все патроны одинарные. Стоимость таких патронов в магазине 15-30 рублей. Кроме того, потребуются провода, наконечники, разъемы (можно взять и компьютерные), болты с гайками M3 для крепления патронов.

Электрическая схема задних фонарей ВАЗ 2108-2115 из книжки. Все вроде более чем понятно, общая масса и плюсы на каждый патрон.

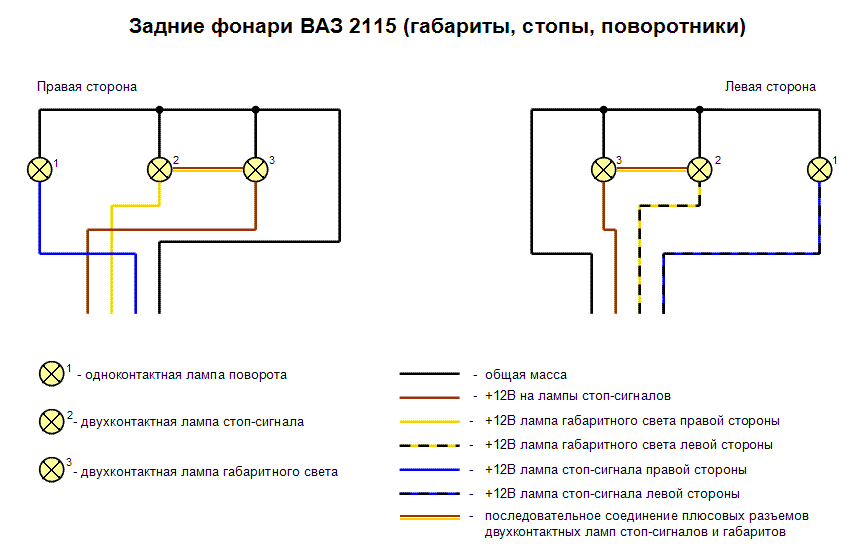

По этой схеме для пятнашек не показано последовательное соединение ламп габаритных огней и стоп-сигнала. Быстренько набросал себе шпаргалку

Теперь надо вооружиться терпением. Отмечаем и высверливаем отверстия под патроны в тех же местах где были установлены ранее. Металлическую часть патрона пришлось немного доработать, а именно на патронах габаритов и стоп-сигналов выводы для наконечников пассатижами переместить на 180 градусов, а с патронов указателей поворота вообще их выкусил.

высверленные и доработанные напильником отверстия под патроны

Для крепления к пластиковой основе патроны использовал небольшие болтики с гаечками M3, вышло аккуратно. Но вся работа достаточно кропотливая и не быстрая.

Поскольку не нашел одинарных патронов для поворотников, сделал на двойном перемычку по центру.

После того как все патроны закреплены остается самая приятная и интересная часть. ну по крайней мере для меня, электрическая проводка.

Сначала сделал общую массу последовательно соединив все патроны, затем плюс на поворотник и последовательно соединил плюсы на выводах стоп-сигналов и габаритов.

Прозвонил получившуюся проводку и убедившись, что нигде не накосячил, нарастил купленную колодку разъема.

Остается теперь в машине поменять стоковую колодку на вновь купленную.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Поломки

Если задний блок фар выходит из строя, это зачастую связано с поломкой лампочки от того или иного фонаря, либо с проблемами в предохранителях.

Более редкий тип поломки — это обрыв проводки.

Следует понимать, что каждый элемент задней оптики играет свою незаменимую роль, потому необходимо поддерживать необходимый уровень работоспособности оптики, своевременно реагировать на возникающие неисправности.

Перед длительными поездками обязательно убедитесь, что все лампы вашего авто работают исправно. В случае аварии по вине неработающих задних фар не рассчитывайте на страховку. Она не будет действовать.

Особенности устройства ВАЗ 2115

Фары

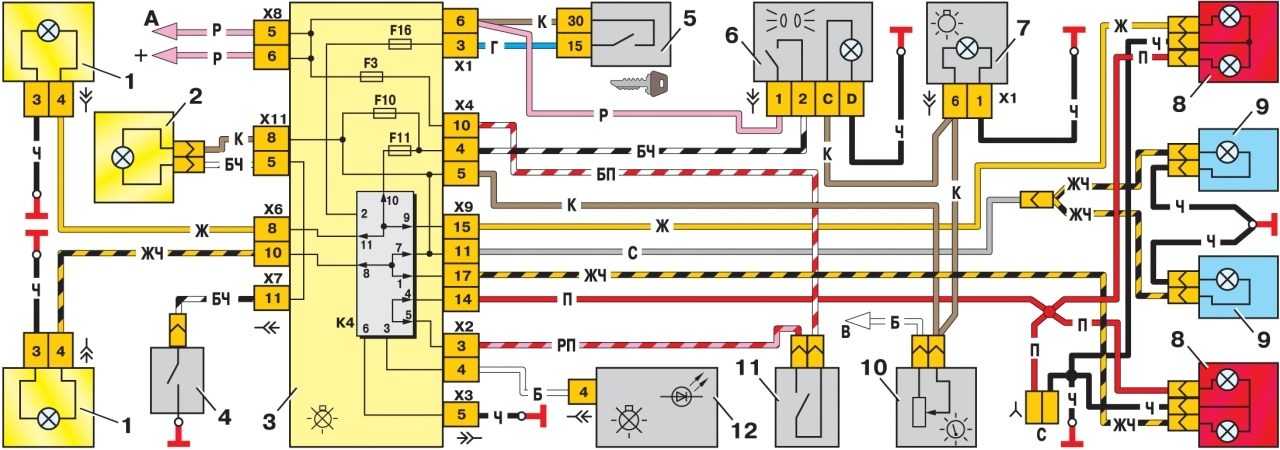

Рис. 7.18. Схема включения фар и противотуманного света: 1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения фар показана на

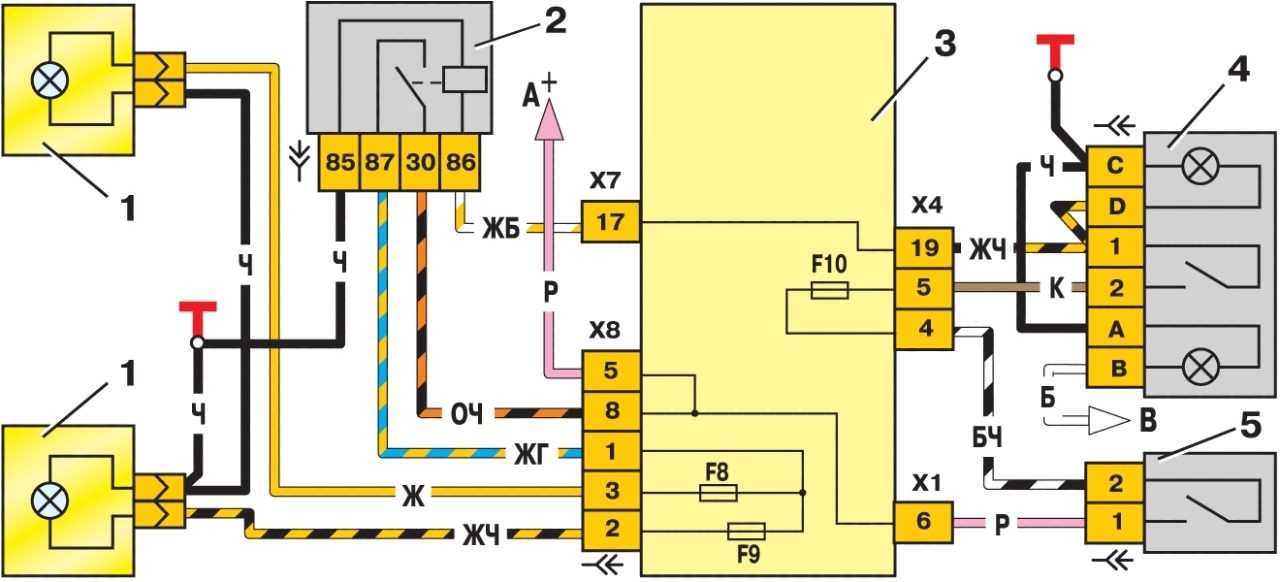

Рис. 7.19. Схема включения противотуманных фар: 1 – противотуманные фары; 2 – реле включения противотуманных фар; 3 – монтажный блок; 4 – выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 – переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов
