Замена троса стеклоподъемника ВАЗ 2110-2112

Для того чтобы заменить трос стеклоподъемника ВАЗ 2110-2112, не обязательно ехать на СТО. Эта работа довольно проста, а главная сложность при замене троса заключается в снятии карты двери. При работе с пластиковыми деталями нужно быть аккуратным и последовательным, чтобы не повредить их и не оцарапать.

Снятие карты

В первую очередь необходимо снять ручку, с помощью которой опускается стекло. Для этого нужно поддеть сам рычаг ручки в месте его соединения со шлицом и немного выдвинуть на себя. Под ним находится пластиковое стопорное кольцо, которое сдвигаем в сторону и снимаем, после чего можно снимать ручку. Если она не поддается, можно снять ее с помощью двух пластиковых отверток, поддевая ими посадочное место с противоположных сторон.

В нижней части подлокотника находится заглушка, которую нужно поддеть тонкой, но широкой плоской отверткой и снять. Под ней находятся два самореза, которые необходимо открутить. Теперь ручку аккуратно снимаем, но не уводим в сторону — сейчас нужно аккуратно вывести внутреннюю часть механизма открывания двери из посадочного места.

При работе с передней дверью нужно открутить ручку регулировки зеркала, открутив саморез крепления (в некоторых случаях он может быть закрыт пластиковой или резиновой заглушкой), и снять треугольную заглушку, поддев ее плоской отверткой.

Теперь откручиваем кнопку блокировки дверей и снимаем пластиковую накладку в нижней части двери. Карта двери крепится восемью пистонами, расположенными по бокам и в верхней ее части.

Начиная с нижнего угла (не важно, переднего или заднего), нужно с помощью плоской отвертки или специального пластикового съемника-лопатки поочередно освобождать пистоны. При этом некоторые могут сломаться, поэтому на всякий случай стоит запастись новыми.. Иногда нижние внутренние бархотки устанавливаются внахлест на карту, поэтому их тоже нужно будет снять

Теперь можно снимать карту.

Иногда нижние внутренние бархотки устанавливаются внахлест на карту, поэтому их тоже нужно будет снять. Теперь можно снимать карту.

Замена троса стеклоподъемника

Менять трос стеклоподъемника ВАЗ 2110-2112 без снятия механизма довольно тяжело, поэтому придется снимать весь механизм. Для этого нужно опустить стекло таким образом, чтобы можно было открутить кронштейны, которые его соединяют со стеклоподъемником.

Стекло лучше всего полностью вынуть через верх двери, но при этом есть риск поцарапать его или ободрать тонировку, поэтому можно просто зафиксировать его скотчем к наружной обшивке двери. В том месте, где установлен шлиц ручки стеклоподъемника, необходимо открутить три крепления, удерживающих ролик.

Также нужно открутить крепления двух роликов с другой стороны двери, после чего снять их. Если же у вас установлен электроподъемник, его в первую очередь необходимо отключить, а в целом процедура все та же. Теперь можно смело устанавливать новый трос стеклоподъемника и устанавливать механизм на место.

В том случае, если обломались старые пистоны, их можно снять или просто срезать, а на их место установить новые. При сборке всю последовательность действий нужно повторять в обратном порядке соответственно порядку разборки.

При установке ручки опускания стекла двери обратите внимание на то, как она садится на шлиц. Если есть риск того, что она может соскочить, можно обмотать шлиц одним слоем фум-ленты или изоленты, которую нужно будет вдавить в канавки шлица

Так вы уплотните посадку ручки.

Источники

• http://spike.su/index.php/Стеклоподъемники-ВАЗ-2110-2111-2112.html
• http://tuningvaz.in/zamena-trosa-steklopodemnika-vaz-2110-2112/

Установка

Теперь меняем дефектный узел на новый и проводим сборочные работы в обратном порядке. Но в случае, если стекло вынимается полностью, необходимо после провести тщательную регулировку его положения, путем смещения болтов в отверстиях креплений.

Также следует учитывать, что при демонтаже могут пострадать держатели, которые еще называются пистонами, поэтому лучше на всякий случай купить комплект новых, во избежание неприятностей.

Устанавливая ручку подъемника, необходимо убедиться, что она посажена достаточно плотно. Если этого не получилось, то стоит обернуть ее изолентой.

Замена стеклоподъёмника на ВАЗ-2110

Эта машина практична, обладает неплохой динамикой и уютной, вполне комфортной атмосферой салона. Но в этом миловидном автомобиле есть ряд недочетов технического характера, которые, если не знать, как их ликвидировать самостоятельно, могут свести на нет все достоинства модели.

К одному из минусов десятки являются быстро выходящие из строя стеклоподъемники.

Казалось бы, такая простая деталь, но, когда она приходит в нерабочее состояние, то разрушает всю идеальную пирамидку комфорта, ведь как можно ездить в удушающую жару, если нельзя нормально открыть окно?

Сегодня мы поговорим о том, как можно заменить стеклоподъемники на ВАЗ-2110 своими руками, а возможно и отремонтировать. Итак, поехали.

Стеклоподъемник – это устройство, служащее для перемещения оконного стекла и для удержания его в нужной точке. На настоящее время ассортимент стеклоподъемников довольно широк, он включают в себя не только множество брендов, но и различие по целевой направленности:

• передних дверей
• задних дверей
• левых дверей
• правых дверей.

Причем конструкция для каждого устройства будет разной. Но в каждом из перечисленных случаев есть общие моменты, каждый стеклоподъемник состоит из:

• желобков, установленных на внутренней стороне дверной рамки, предназначение которых заключается в удержании стекольного полотна в определенной точке
• «рельсов», которые закреплены в дверном корпусе статично и выполняют роль направляющих для движения стекла
• уплотнитель, демпфер, изготовленные из мягкой резины, ограничивающие движение стекольного полотна вверх и вниз.

Привод бывает двух видов:

• Механический — состоит из простого набора деталей, пары шестерен и рукоятки. Для того, чтобы привести стекольное полотно в движение, нужно прокрутить ручку по часовой стрелке (если нужно поднять стекло) или против часовой стрелки (если нужно опустить его). Физические усилия передаются на приводный валик, вот и весь принцип работы механического устройства.
• Электрический — более сложный комплекс деталей. Электрический стеклоподъемник состоит из барабана или шестерни привода и электрического моторчика, со встроенным редуктором червячного типа.

По механизму подъема, стеклоподъемники подразделяются на несколько типов. Причем, в автомобилях АвтоВАЗа присутствуют разные варианты конструкций стеклоподъемников.

Так, всем хорошо известная семерка, снабжена реечным типом устройства, к слову на «десятке», тоже устанавливаются реечные стеклоподъёмники.

Этот вариант хорошо тем, что легко ремонтируется, легок в эксплуатации, но серьезным минусом конструкции является ее ненадежность. Кроме того, реечный тип устройства нуждается в смазке.

Более совершенную конструкцию представляет собой тросовый тип, представленный в десятой модели ВАЗа.

Здесь положительным моментом является тот факт, что полностью исключается возможность перекоса стекла. Но, как и реечные, тросовые механизмы также ненадежны.

Хотя цена на них не так высока, и хорошей репутацией пользуются стеклоподъемники из оцинкованного металла, которые стоят около 400 рублей, и устройства «Метпром», стоящие 300 рублей.

Стандартный тросовый стеклоподъемник стоит дешевле, 250 рублей.

Механизмами нового поколения являются рычажные, которые работают за счет шарниров.

Их преимущество заключается в абсолютном отсутствии шума, но такой тип устройств работает только в комплекте с электродвигателем, тогда как первые два могут быть представлены и в механическом варианте.

На десятую модель установлена два вида стеклоподъемников: более простые модификации прошлых лет идут с механикой, а модификации поздних лет выпуска – с электрическими стеклоподъемниками.

Но так как среди автомобилистов чаще встречаются владельцы старой десятки, то далее мы расскажем о том, как самостоятельно заменить механический стеклоподъемник, но прежде разберемся в наиболее распространенных неисправностях стеклоподъемников, характерных для ВАЗ-2110.

К слову сказать, электрический стеклоподъемник меняется точно так же, все пазы и крепления у них схожи и с легкостью подойдут.

1. Что чаще всего происходит в десятке – так это стачивание шестерни подъемника, что и делает устройство нерабочим.
2. Второй причиной является обрыв троса, отчего происходит нарушение всей системы.

Проблемы решаются демонтажом устройства и заменой дефектных деталей, или же полной заменой стеклоподъемника, что будет более правильным и простым вариантом. Теперь за работу.

Электрические неисправности

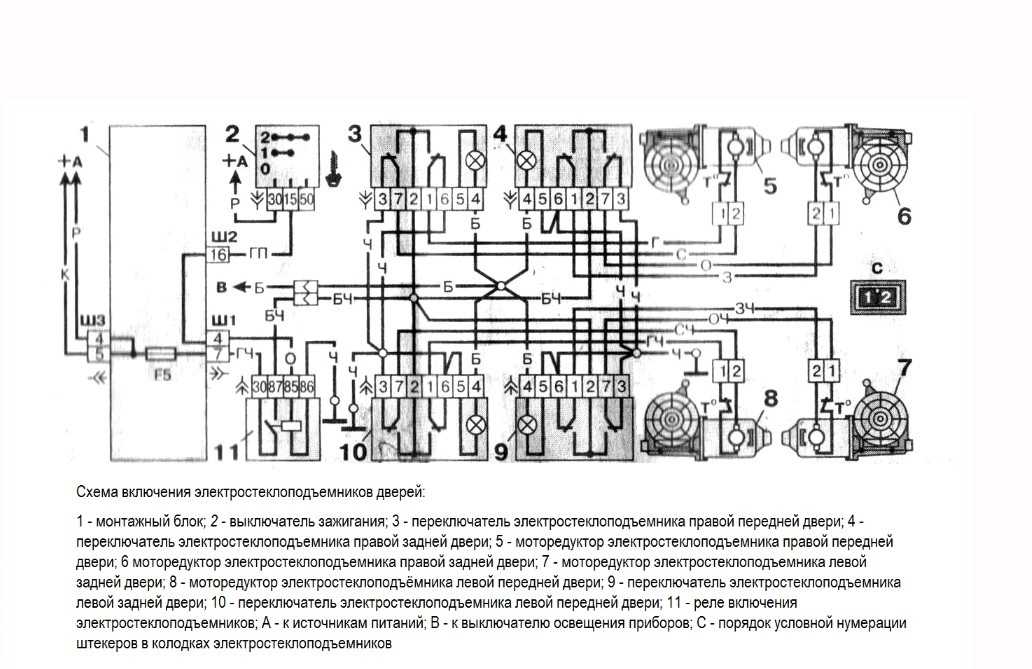

Схема электростеклоподъемников
