Снятие и замена трапеции стеклоочистителя ваз 2108, 2109, 21099

Замена

Процесс замены щеток на ВАЗ 2109 не вызывает затруднений. Тип крепления на всех машинах данной серии – крючок. Установка новых щеток включает этапы:

• поводок должен быть расположен перпендикулярно ветровому стеклу – в таком положении фиксируется;
• двумя пальцами сдавливается пластиковый корпус крепления – после чего покачиваниями деталь вытаскивается из посадочного места.

Необходимо свершать все действия максимально осторожно. В противном случае пластик может быть поврежден

Замену осуществлять желательно при положительной температуре. При отрицательной пластик становится хрупким, его очень легко повредить. Если в дальнейшем старую щетку использовать собственник авто не планирует – с креплением можно не церемониться.

Что следует предпринять если не работают дворники

Она выполняется в несколько подходов. Надо:

1. Проделать работу с разборкой узла.
2. Определить поломку.
3. По ситуации, деталь заменяется, либо ремонтируется.
4. В конце процедуры узел полностью собирается.

Проверка реле дворников

Когда перестали работать дворники  Ваз 2109, делают также зачистку контактов, после выемки реле из монтажного блока. После опять все определяют на свое место. Свидетельством работы механизма послужит сигнал, словно щелчок. В случае выхода из строя, агрегат следует заменить.

Биметаллический механизм дворников

При сработанном биметаллическом предохранителе, допускалась высокая температура на моторчике очистительной конструкции. Поэтому биметаллические пластинки разомкнулись. А при спаде температуры, работа дворников  возобновляется в нормальном режиме. Однако, факт, что не работают стеклоочистители  Ваз 2109, требует довести работу до конца. Чтобы не повторялся завышенный нагрев, проводят проверку во всей конструкции

Важно найти причину нагрева и устранить ее

Для проведения этой  работы, следует установить:

• срок длительности эксплуатации рычажной системы;
• определить степень износа;
• сделать промывку и смазку рычагов.

Проводка моторчика

В двигателе дворников, можно легко определить нарушения в обмотке провода, путем подключения напрямую к аккумулятору. Исправный моторчик работает.

Проверка редуктора концевого включателя

В механизме редуктора нельзя допускать, чтобы крепления были слабые

Стоит обратить внимание на механические повреждения. Их не должно быть

Также, если перестали работать дворники  Ваз 2109, возможно появилась ржавчина на контактах концевого выключателя. Для уверенности в исправности, в автосервисе делают проверку на «прозвон» от реле до переключателя под рулем.

Можно ли сделать дворники ВАЗ 21099 быстрее?

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

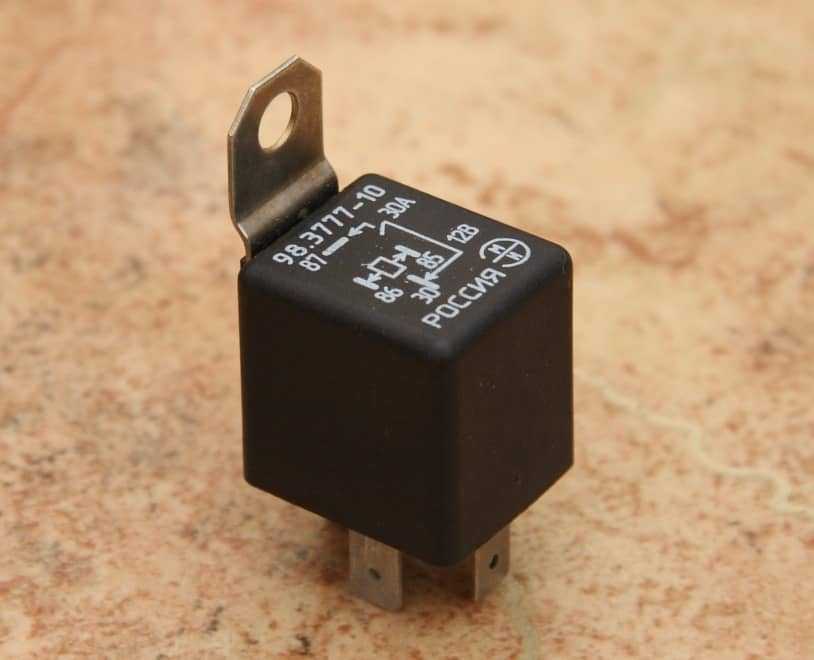

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

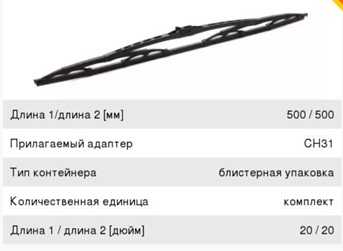

Размеры

Длина щетки со стороны водителя и пассажира отличается. Разница невелика – всего 20 мм. По возможности нужно избегать установки щеток одной длины. В противном случае посередине ветрового стекла во время дождя образуется дорожка из воды. Что приведет к существенному ухудшению видимости. Заднее стекло снабжается щеткой длиной 300 мм.

Задняя полусфера предполагает возможность установки щетки длиной 400 мм. В таком случае нижняя часть окна не будет задета. Но придется ограничить ход щетки на редукторе. Для этого понадобиться разобрать мотор, приводящий в действие щетку.

Оригинальные артикулы

Оригинальные детали на данный автомобиль производства АвтоВАЗ найти уже не удастся

Важно лишь отметить: в предлагаемом магазинами ассортименте не составит труда подобрать качественный аналог. Последние годы выпуска автомобиля производитель уже не изготавливал щетки самостоятельно

Приобретались готовые решения – от компании Bosch.

Оригинальные артикулы, используемые ещё в Советском Союзе:

Варианты замены

Существует достаточно много компаний, занимающихся производством, продажей различных щеток. В том числе для ВАЗ 2109. При выборе отдавать предпочтение стоит хорошо зарекомендовавшим себя производителям

Но важно помнить: под известные бренда всегда много подделок. Необходимо внимательно осматривать коробки перед покупкой

Это позволит избежать приобретения подделки.

Все представленные щетки делятся на 4 основные категории:

• каркасные;
• бескаркасные;
• гибридные;
• зимние.

Каркасные

Обозначаются как классические. Отличаются невысокой ценой, простой конструкцией. Прочность подобных изделий велика. Но серьезным минусом является неудачная аэродинамическая форма. При сопротивлении воздуха, возникающем при движении на скорости более 100 км/ч, щетка немного приподнимается над поверхностью стекла. Что приводит к уменьшению площади контакта. Ухудшению степени очистки стекла.

Бескаркасные

Щетки этого типа лишены недостатков классических моделей. Они обладают оптимальной аэродинамической формой, выглядят эстетично. В то же время просты в установке. Единственный минус: малая прочность. В то же время стоимость относительно невелика.

Гибридные

Гибридные – конструкция, имеющая все достоинства классических и бескаркасных щеток. На сегодняшний день – оптимальный вариант. Невысокая стоимость вкупе с низким аэродинамическим сопротивлением, хорошими очистными качествами делает их использование удобным, эффективным. Сам щетка изготовлена из цельного куска резины. Внутри присутствует каркас. Некоторые модификации снабжаются спойлером. Что делает щетку ещё более обтекаемой.

Зимние

Зимние дворники отличаются своей эластичностью – даже при минусовой температуре они хорош очищают стекло. Достигается эффект за счет добавления в состав резины каучука. Он сохраняет свою гибкость вне зависимости от температуры окружающей среды. Как следствие – его очистные качестве никак не меняются.

При выборе новых дворников учитывается:

• режим эксплуатации транспортного средства;
• максимальная скорость движения;
• регион, в котором располагается автомобиль.

Если автомобиль используется в районах Крайнего Севера, то желательно приобретать именно зимние щетки. Движение на скорости более 100 км/ч – очистка ветрового стекла будет осуществляться лишь при должной аэродинамической форме (бескаркасные, гибридные щетки). При отсутствии опыта нужно обратиться к консультанту.

Некоторые водители приобретают сразу несколько пар щеток:

• на лето;
• для зимы;
• для дальних поездок и езды по трассе.

Это очень удобно. Позволяет избежать лишних трат. Всегда в наличии запасные детали.

Признаки поломки

Почему могут не работать дворники? Причин достаточно много, поскольку стеклоочистители ВАЗ 2109 состоят из множества компонентов.

Выход или частичная поломка любого из них может привести к отказу или нарушению правильной работы дворников.

К числу признаков можно отнести следующие явления:

• Дворники полностью остановились, не реагируют на нажатие рычагов;
• Перестал работать прерывистый режим стеклоочистителей;
• Дворники работают слишком медленно;
• Активированный из салона режим работы стеклоочистителей не соответствует реальным движениям щеток.

Причины

Как и признаки, причины неисправности могут быть разнообразными:

• Окисление контактов;
• Выход из строя предохранителя;
• Обрыв электрической цепи дворников;
• Неисправность червячной передачи;
• Отказ в работе переключателя;
• Поломка электродвигателя очистителей и пр.

Методы устранения поломок

Если не работают дворники на ВАЗ 2109, то обнаружить и устранить поломку можно своими руками.

Ремонт проходит поэтапно:

• сначала разбирается узел;
• затем выявляются неисправности;
• далее выполняется ремонт или замена неисправных деталей;
• на заключительном этапе выполняется сборка узла.

Демонтированный очиститель стекла

Демонтаж представляет собой следующую последовательность действий:

1. В первую очередь необходимо обесточить автомобиль, сняв минусовую клемму с АКБ.

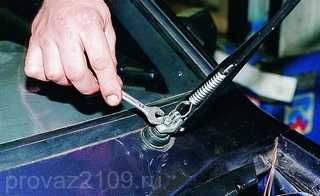

2. Далее рычаги щеток устанавливаются в вертикальное положение, потом откручиваются гайки крепления. Теперь их можно снять.
3. Вооружившись пассатижами, сдергиваем рычаги со шлиц, стараясь не повредить резьбу.
4. Со шлиц снимаются пластиковые защитные колпачки.
5. Затем нужно открутить гайки крепления кронштейна и можно снимать их вместе с шайбами, которые находятся под ними.
6. Далее в моторном отсеке необходимо отсоединить колодку проводов, служащую для питания мотора стеклоочистителя.
7. На следующем этапе необходимо сместить вентилятор отопителя, чтобы он не мешал вынимать механизм. Для этого откручиваем винты крепления.
8. Снимаем крышку с монтажного блока и демонтируем все реле, находящиеся в нем, так как они будут мешать дальнейшей работе.
9. Откручиваем нижний болт крепления кронштейна очистителя.
10. Затем извлекаем через щель в кузове пластиковый держатель проводов и снимаем его, чтобы не потерять.

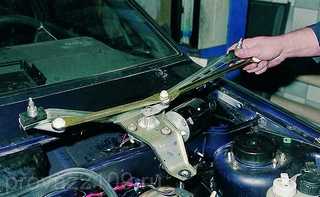

11. Через отверстия в кузове выводим валики устройства. Затем немного приподняв и сдвинув вверх и в сторону, стеклоочиститель с двигателем, извлекаем узел.

Далее выполняется полная разборка механизма. Делается визуальный осмотр всех деталей, в том числе осматриваются дворники ВАЗ 2109. Поломанную щетку можно заменить, но лучше менять обе. Если обнаружены механические повреждения или детали сильно изношены, им необходима замена.

После того, как будут обнаружены и устранены все неисправности, осуществляем сборку узла в обратном порядке и установку его на штатное место. После ремонта необходимо выполнить подключение отрицательной клеммы на аккумуляторе и проверить работу стеклоочистителя.

Как снять дворники и мотор дворников на ваз 2109

Демонтаж всей системы дворников и электрики на автомобиле Ваз 2109 выглядит более сложно и громоздко, по сравнению с диагностикой и ремонтом. Чтобы работа бала выполнена правильно и спокойно, делают ее поэтапно. Правильно распределив ход работы, можно прийти к быстрому ее завершению.

Начало ремонта:

1. Вначале, машину обесточивают. Для этого снимают минусовую клемму с АКБ.
2. Снимают рычаги щеток.
3. Снимаются защитные колпачки из пластика.
4. Снимаются крепления кронштейна.
5. Отсоединяют провода, служащие питанием для мотора дворников.
6. Откручивают винты вентилятора.
7. Демонтаж реле – снимают крышку с блока монтажа.
8. Там, где крепится кронштейн очистителя, освобождают болт снизу.
9. Пластиковый держатель проводов снимают и извлекают.
10. Извлекают узел, отодвинув стеклоочиститель.

Приступая к ремонту, делают осмотр дворников и всех деталей авто. Поврежденные детали, полностью меняют. После работы, делают монтаж. Собрав и, установив все механизмы по местам, подключают отрицательную клемму к аккумулятору. Затем проверяют работу дворников.

Когда выполняют всю разборку узла, то выясняют состояние всех механизмов дворников. Поломку видно «налицо».
