Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

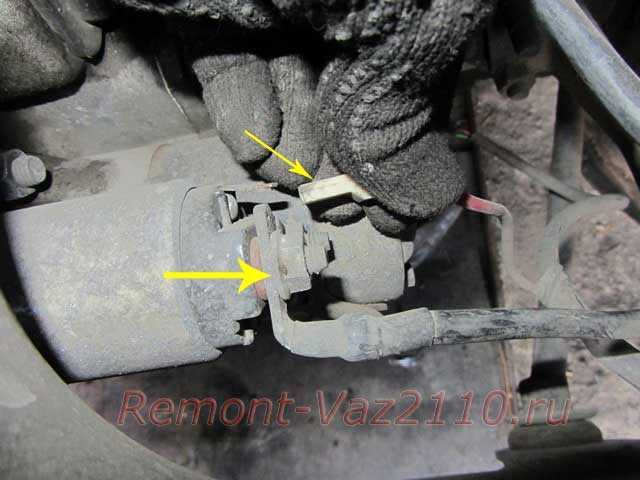

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

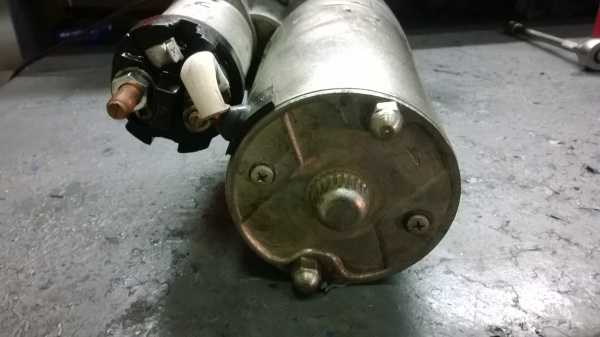

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

https://youtube.com/watch?v=7naohHI2PHQ

Устройство и принцип работы

Стартер ВАЗ 2110 имеет не слишком сложную конструкцию, но человек, который хочет произвести ремонт этого механизма, должен знать, что в число его элементов входят:

1. Приводной вал;
2. Ступицы с кольцом;
3. Втулка крышки;
4. Шестерни, оборудованные зубьями и кольцом муфты;
5. Водило;
6. Опоры приводного вала, оснащённые вкладышем;
7. Якорный сердечник.
8. Оси шестерни планетарной разновидности.
9. Постоянный магнит;
10. Прокладки;
11. Корпус;
12. Коллектор;
13. Рычажный кронштейн;
14. Приводной рычаг;
15. Задняя крышка, оснащённая специальной втулкой;
16. Якорное реле и вал;
17. Удерживающая обмотка;
18. Щёткодержатель;
19. Сердечник тягового реле;
20. Контактная пластина и болты;
21. Скобы.

Описанные компоненты стартера чаще всего требуют замены, диагностики или ремонта при возникновении неполадок.

К корпусу стартера монтируются четыре создающие магнитное поле устройства. С внутренней стороны они закрепляются втулкой из алюминия. Крышка плотно прикрепляется к корпусу. Надёжная фиксация обеспечивается благодаря двум шпилькам. Якорный вал вращается в специальных вкладышах.

Стартер играет основную роль в запуске автомобиля, так как придаёт вращение коленвалу

Посредством редуктора планетарной разновидности момент «уходит» на приводной вал. Его передачу обеспечивает специальная шестерня. После начала движения автомобиля она обеспечивает их разъединение, чтобы защитить от повреждений редуктор.

При пуске двигателя напряжение передаётся на две обмотки тягового реле. После замыкания контактов оно перестаёт работать. Напряжение не должно превышать 8 В. Если его значение выше или ниже, то это «говорит» о наличии неполадок в системе.

Стартер на ВАЗ 2110 находится левее и чуть ниже аккумуляторной батареи

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13. Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой. Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором. Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности. При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Порядок снятия и установки стартера на моделях ВАЗ 2110, 2111 и 2112

Стоит также отметить, что добраться до стартера удобнее, когда снят корпус воздушного фильтра. После этого сразу можно отсоединить провод от втягивающего реле, а также плюсовой, который прикручен к клемме:

После чего отводим их немного в сторону, чтобы они нам не мешались при дальнейшей работе:

Далее можно приступать к отворачиванию гаек крепления устройства к корпусу коробки передач. Одна находится сверху, и это показано на фото ниже:

А вторая снизу, и наглядно все представлено на картинке:

Теперь можно без проблем вынимать стартер из под капота автомобиля, так как он больше ничем не крепится.

Если данная деталь не подлежит ремонту, что бывает в довольно редких случаях, то производим полностью ее замену. Стоит отдельно сказать о стоимости агрегата. К примеру, цена на ВАЗ 2110-2112 может варьироваться от 2000 до 3000 рублей в зависимости от типа устройства и производителя.

Инструкция по снятию и установки стартера:

1. Первым делом отсоедините от аккумуляторной батареи на клемме «–» провод.

2. Произведите демонтаж на двигателе картера.

3. Далее сверху из моторного отсека нужно открутить одну гайку, что держит крепление стартера.

4. От клеммы тягового реле снизу машины необходимо отсоединить провод.

5. От контактного болта тягового реле следует открутить одну гайку и отсоединить провод.

6. Стартер крепится ещё снизу одной гайкой, её также следует открутить.

7. Теперь спокойно снимайте его и занимайтесь ремонтом. Новый или отремонтированный стартер следует ставить также, как и снимали, только в обратном порядке.

Ваз 2112: замена стартера своими силами

Стартер Ваз 2112

На Ваз 2112 замена стартера осуществляется в тех случаях, когда этот элемент полностью сгорает и нет возможности его починить. Замена стартера Ваз 2112 – это очень важная процедура, так как данный элемент является мощным электродвигателем постоянного тока и автомобиль просто без него не завести.

Примечание

К сгоранию этого важного элемента автомобиля могут привести множество причин, среди которых можно выделить отдельно длительное удержание ключа в замке зажигания. Непонятно почему, некоторые водители любят долго держать ключ в положении запуска, когда прокручивается стартер, испытывающий неимоверные нагрузки

В первую очередь, наша статья ознакомит читателя с особенностями работы стартера, его роли во всей системе автомобиля. Затем мы попытаемся починить этот элемент, что во многих случаях оправданно. И наконец, если ничего не поможет, стартер подвергнем замене.

Оригинальные детали и их аналоги: что лучше

Несмотря на то, что данная модель транспортного средства перестала выпускаться уже более 10 лет назад, приобрести оригинальные стартеры производства АвтоВАЗ не составит труда. Причем качество их далеко не всегда выше, чем аналогов. Оригинальная деталь:

В продаже имеется множество аналогов от самых разных производителей. Стоимость колеблется достаточно существенно. С хорошей стороны зарекомендовали себя следующие производители:

С хорошей стороны зарекомендовали себя стартеры Bosch. Данный производитель осуществляет контроль качества. Вероятность приобрести неработающее изделие отсутствует. Следует также отметить, что различные производители могут выпускать детали отличающиеся по размеру.

Например, стартер от компании Bosch несколько больше по размеру, чем от KEHO. Цена детали будет существенно различаться в зависимости от производителя. С разницей между габаритами можно ознакомиться на фото. Более крупные детали будет установить сложно.

Причины поломки

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

• скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
• щелчки при повороте ключа (втягивающее реле);
• тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

Заключение

Существует много причин неисправности работы системы зажигания и не всегда во всем виноват стартер, поэтому прежде чем менять деталь осведомитесь, что дело точно в нём. Проверьте реле, и наличие напряжения на клеммах стартера. Более подробно в материале: почему не крутит стартер?

Накрылся стартер, менял сам первый раз. Попал на эту статью, все расписано до самых мелочей. Проделал все как написано и показано здесь. Все работает отлично.

Без трещетки не смог снять стартер. Пришлось идти к соседу по гаражам. Водительская взаимовыручка помогла и на этот раз. С трещеткой дело пошло на лад, и через 15 минут стартер был у меня в руках.
