Снятие и установка стартера на автомобиле ваз 2110

Принцип работы

В момент поворота ключа зажигания появляется напряжение на обмотке втягивающего реле, которое притягивает сердечник.
Сердечник вытягивает бендикс из корпуса стартера и приводит его в зацепление с маховиком.
Как только бендикс зацепляется с маховиком, происходит замыкание, напряжение подается на щеткодержатель и приводит во вращение ротор стартера.
Ротор начинает вращать бендикс через редукторную передачу, тем самым вращая коленчатый вал двигателя и запуская его.
Как только двигатель запускается, вы отпускаете ключ зажигания, на всех элементах стартера пропадает напряжение и втягивающее под воздействием обратной пружины выводит бендикс из зацепления с маховиком.

Устройство и принцип работы

Стартер ВАЗ 2110 имеет не слишком сложную конструкцию, но человек, который хочет произвести ремонт этого механизма, должен знать, что в число его элементов входят:

Приводной вал;
Ступицы с кольцом;
Втулка крышки;
Шестерни, оборудованные зубьями и кольцом муфты;
Водило;
Опоры приводного вала, оснащённые вкладышем;
Якорный сердечник.
Оси шестерни планетарной разновидности.
Постоянный магнит;
Прокладки;
Корпус;
Коллектор;
Рычажный кронштейн;
Приводной рычаг;
Задняя крышка, оснащённая специальной втулкой;
Якорное реле и вал;
Удерживающая обмотка;
Щёткодержатель;
Сердечник тягового реле;
Контактная пластина и болты;
Скобы.

Описанные компоненты стартера чаще всего требуют замены, диагностики или ремонта при возникновении неполадок.

К корпусу стартера монтируются четыре создающие магнитное поле устройства. С внутренней стороны они закрепляются втулкой из алюминия. Крышка плотно прикрепляется к корпусу. Надёжная фиксация обеспечивается благодаря двум шпилькам. Якорный вал вращается в специальных вкладышах.

Стартер играет основную роль в запуске автомобиля, так как придаёт вращение коленвалу

Посредством редуктора планетарной разновидности момент «уходит» на приводной вал. Его передачу обеспечивает специальная шестерня. После начала движения автомобиля она обеспечивает их разъединение, чтобы защитить от повреждений редуктор.

При пуске двигателя напряжение передаётся на две обмотки тягового реле. После замыкания контактов оно перестаёт работать. Напряжение не должно превышать 8 В. Если его значение выше или ниже, то это «говорит» о наличии неполадок в системе.

Стартер на ВАЗ 2110 находится левее и чуть ниже аккумуляторной батареи

Поломка или износ механической части стартера Ваз 2110

Первая категория неисправностей стартера имеет механическую природу. О таких поломках свидетельствуют следующие признаки — стартер работает, но мотор не пускается, и нет вращения коленчатого вала.

Если стартер вращается, но двигатель не заводится, причин может быть множество:

Пробуксовка муфты.
Выход из строя, или соскакивание с оси, рычага отключения.
Поломка буферной пружины, которая не выполняет поставленных задач.
Сильный износ поводкового кольца.

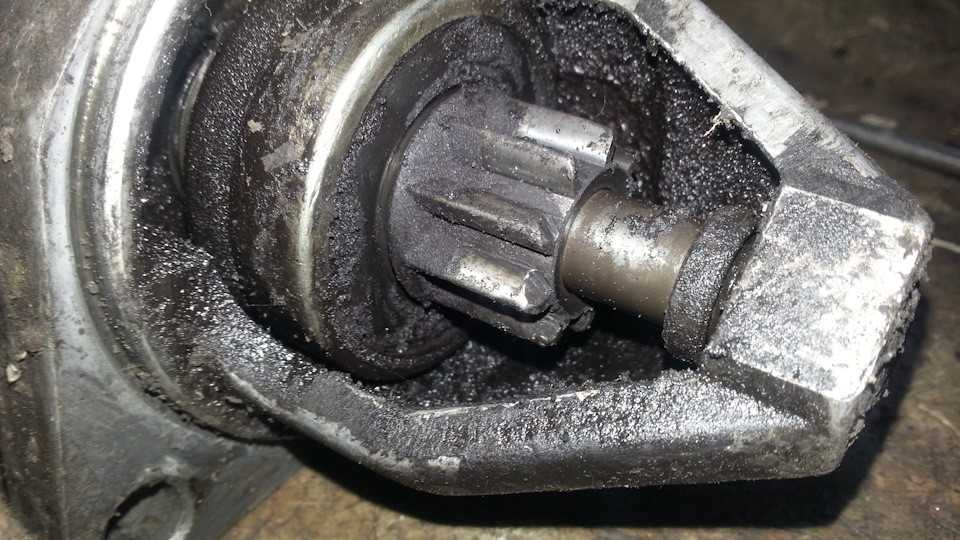

Если в момент запуска двигателя, раздается скрежет, то это может свидетельствовать об износе зубцов венца маховика. Для решения проблемы, убедитесь в правильности регулировки хода шестеренки и осмотрите буферную пружину.

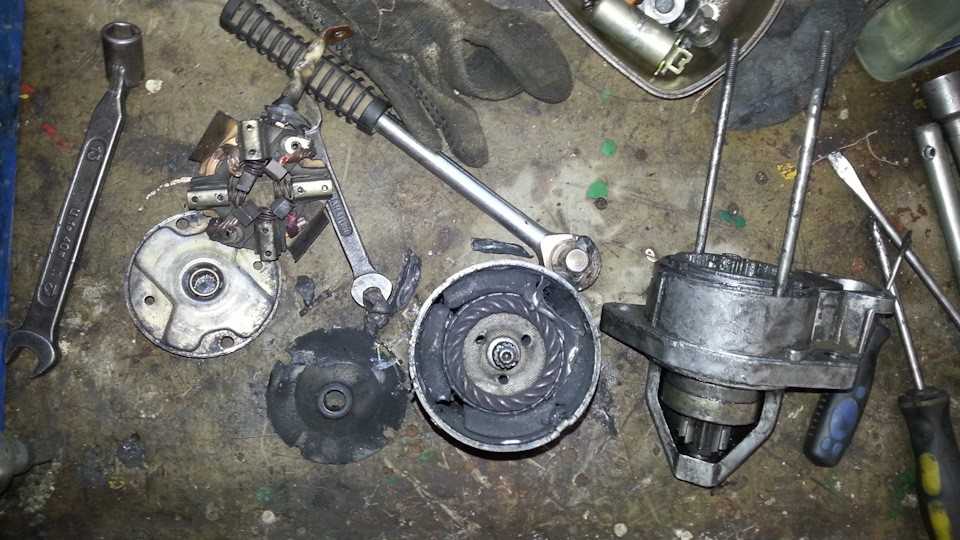

Стартер Ваз 2110 в разобранном состоянии

Неисправности стартера часто связаны с подозрительным шумом, во время работы устройства. В такой ситуации, производите осмотр моторного отсека, сверху или снизу. Здесь возможны следующие причины поломки:

Повреждение зубьев.
Ослабление крепящих болтов стартера.
Износ втулки подшипников и шеек на якорном валу.
Ослабление крепежа полюса внутри стартера. Следовательно, якорь касается стартерной части.

Причин подобной поломки может быть несколько:

Износ пружины муфты свободного хода.
«Прикипели» контакты тягового реле.
Заело и не работает тяговое реле.
Заклинил привод на валу или приводной рычаг.
Износилась обратная пружинка выключателя зажигания.

При наличии подобных неисправностей стартера, рекомендуется сразу снять клемму с устройства и приступать к поиску проблемы.

Инструкция для авто с коробкой 2190

Прежде всего, отключите минусовую клемму АКБ (нужен ключ «на 10»). Дальше отсоедините разъём датчика рядом с воздушным фильтром. Короб фильтра нужно снять с креплений – тут используются плоскогубцы.

Необходимо снять (отвести в сторону) корпус воздушного фильтра

Число точек крепления равно трём. Сам короб откидывают в сторону.

Просто отодвиньте короб вбок

Весь узел лучше зафиксировать. Используйте проволоку.

Демонтаж

Модуль стартера удерживают шпильки, на которые накручены гайки. Но откручивать сначала нужно не их:

Отодвинув резиновый колпак, ключом «на 13» надо выкрутить гайку из меди;
На втором шаге снимают клемму силового провода. Разъём, подводящий управляющее напряжение, отключают затем;
Теперь можно выкрутить три гайки, удерживающие стартер. Используйте ключ «на 13». Труднее всего будет добраться до нижней гайки.

Модуль стартера аккуратно сдвигают назад, снимая его со шпилек. Монтаж можно выполнить в обратной последовательности.

Замена стартера «десятки» своими силами

Замена стартера ВАЗ 2110, видео ролик которого можно посмотреть у нас на сайте, проходит таким образом:

Снимаем минусовую клемму с АКБ (обесточиваем автомобиль).
Отсоединяем провода стартерного реле.
Снимаем крепеж с плюсового крепления стартера, используя ключ на «13».
Демонтируем крепление электромашины к корпусной части сцепления двигателя.
Снимаем стартер.
Демонтируем крепление тягового реле на участке вывода при помощи головки на «10» торцового вида.
Сдвигаем резиновый предохранительный колпачок электрического провода и оголяем провод с креплением.
Демонтируем крепление тягового реле при помощи головки на «8» торцового вида.
Вытаскиваем прокладку-уплотнитель между реле и передним кожухом стартера.
Достаем из него пружину и якорь релейного устройства.
Сборочные работы осуществляются строго в той же последовательности, только наоборот.

Схема подключения

Включается в бортовую сеть автомобиля ВАЗ-2110 стартер по стандартной схеме. Она рабочая и проверенная, не требует никакого вмешательства. На замке зажигания имеется два контакта, которые замыкаются при повороте ключа в крайнее положение. Сейчас не стоит говорить о том, что подается питание на ЭБУ, топливный насос и прочие элементы автомобиля. Речь идет исключительно о стартере, поэтому только его работу рассмотреть необходимо.

Итак, контакты замкнулись при повороте ключа в крайнее положение, подалось питание на электромагнитное реле. Оно установлено под приборной панелью. На его коммутирующие выводы подан плюсовой вывод от аккумулятора через предохранитель. Снимается с него напряжение и подается на обмотку тягового реле стартера ВАЗ-2110. Результат этого – якорь втягивается, перемещает бендикс и замыкает силовые контакты. Последние подключены следующим образом: один непосредственно на плюс аккумулятора, а второй — на провод питания стартера.

Замена и установка стартера Лада Гранта

К демонтажу приступает лишь после того, как точно идентифицирован источник поломки. Заблаговременно подготавливаем набор инструментов, ветошь, смазку, дополнительное освещение, отвертку с набором бит.

Машину фиксируем на смотровой канал, фиксируем противооткатные башмаки, активируем стояночный тормоз в целях личной безопасности. Наличие гидравлического подъемника станет незаменимым помощником в ходе ремонта;
Снимаем клеммы с аккумуляторной батареи с целью предотвращения короткого замыкания в цепи;
Из-под днища отвинчиваем левую часть защиты двигателя, брызговика. Плата защищает моторный отсек снизу от попадания грязи, камней, гравия, механического повреждения картера, блока цилиндров;
Ключами на «15», «13» выкручиваем гайки – фиксаторы, снимаем силовую клемму с контактной платы, извлекаем пусковое устройство со штатного места.

После демонтажа устанавливаем новое ПУ, собираем конструкцию в обратной последовательности. Если вы желаете пересобрать уже имеющийся стартер, тогда алгоритм работы следующий: разбираем ПУ на составные элементы, чистим, протираем насухо.

Проводим дефектовку составных элементов, изношенные комплектующие заменяем новыми. Недопустимо использовать неисправные детали при повторной установке.

Во время установки не забываем смазать шлицы, зубья вала для предотвращения трения, скрипа, чрезмерного износа.

В случае возникновения трудностей с установкой ПУ просмотрите видео в сети, получите консультацию у специалистов СТО.

Диагностика и устранение проблем

Заменять стартер на новый нужно только в том случае, если неисправность точно продиагностирована. Ведь проблема может заключаться в том, что не работает реле, а не в том, что не крутит стартер. Замена реле более бюджетное решение, нередко же бывает достаточно его как следует прочистить.

На вынутом из автомобиля стартере проверить, работает ли реле значительно проще. Нужно с помощью ключа на 8 открутить два болта с передней крышки устройства. Снять крышку, в руки выпадет пружина и станет виден якорь. Проверьте ход якоря, если он тугой, необходимо прочистить сердечник.

Тогда контакт с коллектором ослабевает или пропадает совсем, в итоге двигатель не крутит совсем или крутит рывками. Для проверки износа щеток достаточно положить стартер на бок, не разбирая устройства. Подключите к нему питание и повращайте на боку. Если якорь крутит вяло или рывками — это признаки износа щеток.

Щетки

В том случае если причиной поломки стало замыкание или обрыв обмотки, то смысла в ремонте стартера нет никакого. Проще будет приобрести новый. Обмотку проверяют специальным прибором — дефектоскопом. Не стоит отказываться от диагностики, так как она не только поможет выявить неисправность, но и обнаружить причины ее возникновения. Например, если при диагностике было выявлено, что втулки вала изношены, а зубья шестерни стерты — это верный признак недостаточно надежного крепления стартера в моторном отсеке. Этот момент нужно будет учесть и закрепить новую деталь надежнее, чтобы избежать возникновения тех же проблем.

Убедившись в том, что процедура снятия стартера очень простая, автовладельцы начинают производить замену отечественных стартеров на импортные модели с целью улучшить свой автомобиль

Обращайте внимание на такой нюанс, как крепление. У автомобиля ВАЗ 2110 крепление на двух болтах, а не на трех

Внешне одинаковые запчасти будут различаться только количеством отверстий.

https://youtube.com/watch?v=yYng67dth2Q%2520

Основные неисправности стартера автомобиля

Неисправности стартера делятся на две категории

поломка или износ механической части
повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то повреждения электрической схемы также делят на две подкатегории:

неисправности электродвигателя
неисправности втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

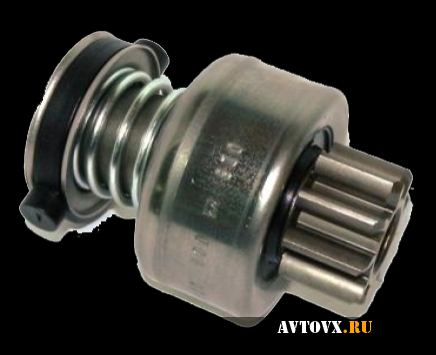

Блендикс Ваз 2110 в идеальном состоянии

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за исключением замены угольных щеток.

Замена стартера на «десятке»

На инжекторных автомобилях эта процедура окажется слегка проблематичной. Причина тому – воздушный фильтр, который расположен в моторном отсеке над картером сцепления. Поменять втягивающее реле стартера ВАЗ-2110 тоже окажется проблематично. Места мало, а если снять фильтр, то не факт, что после сможете установить его на место. Резинки, на которых он крепится, настолько неудобны, что при установке их в отверстия на кронштейнах можно не только их порезать, но и пораниться.

В целом же после снятия воздушного фильтра останется немного дел провести для демонтажа. Во-первых, отключить аккумулятор. Это действие обязательно, без него никак не обойтись. После этого открутить гайку на тяговом реле и вытянуть с разъема провод. Вот и все, теперь выкручиваете две или три гайки со шпилек (зависит от того, какая модель стартера). Осталось слегка потянуть корпус в сторону левого колеса и приподнять его, чтобы он вышел наверх. Но довольно легко будет и через верх его вытянуть.

Ремонт стартера ВАЗ 2110

Разобрав стартер, начинаем внешний осмотр изделия. Все действия по ремонту начинаются с осмотра якоря, который при попадании на него грязи и следов горения требует очистки и шлифовки мелкозернистой «наждачкой». При больших задирах поверхности якоря или следов слюды в межвитковых пространствах требуется «проточить» коллектор и отшлифовать его.

Замена якоря стартера производится в случаях:

при продольном биении сердечника больше 0,08 мм.
если на оси якоря присутствует желтые кристаллы от повышенного износа подшипника, их необходимо удалить ветошью.
если выявлены неровности и крупные шероховатости.
при уменьшенном диаметре торцевой якорной обмотки, выявленной при наружном осмотре.
при поступлении напряжения на якорную обмотку при проверке «контрольной» лампочкой, которая подсоединяется к пластине коллектора и сердцевине якоря. Оно поступать не должно, т.к. может привести к короткому замыканию обмотки или пластины коллектора.

Замена привода стартера проводится в случаях:

1. При удержании муфты шестерня получает свободное круговое движение по ходу часов, а против хода двигаться не должна.
2. Свободного движение привода по шлицевым пазам вала.
3. При большом износе элементов привода.

Проведенная своевременно замена втулки стартера ВАЗ 2110 пролонгирует межресурсный срок использования этой детали и всей электрической машины в целом. При диагностике стартера визуальным путем и нахождении следов задевания якоря нужно заменить задний кожух стартера и промежуточную опору изделия.

Плановая замена щеток стартера ВАЗ 2110 связана с износом этих деталей при наличии промежутков менее 3,5 мм между конечной и эксплуатационной поверхностью. Они должны передвигаться без помех по пути вращения.

В ходе диагностики вала привода эксплуатационная часть не должна иметь изношенной поверхности и без присутствия шероховатостей. Следы эксплуатации втулок из меди не должны присутствовать, т.к. пыль может послужить основанием для неисправности приводного вала. Входящий в зацепление с маховиком двигателя бендикс стартера ВАЗ 2110, замена которого необходима в случае вращения его в двух направлениях, является важным элементом электрической машины, заставляющей крутиться маховик бензинового мотора.

Своевременная замена реле стартера является гарантией надежной эксплуатации системы запуска автомобиля, в отношении которого возможно также проведение ремонтных работ. При проведении ремонта следует отвинтить крепеж корпуса и провести распайку выводов обмотки реле, после чего снять кожух и мелкозернистой «наждачкой» обработать контакты изделия и фронтальные части болтов.

Если поверхность болтов сильно подгорели, следует повернуть их на развернутый угол, после чего собрать изделие. Монтаж стартера следует провести в обратной последовательности, проведя смазку всех элементов.

Проблемы со стартером, способы их решения на Лада Гранта

Часто поломки связаны с электрической и механической составляющей

Поэтому, важно уметь отделять одно от другого. Без наличия опыта в обслуживании технического средства, лучше обратитесь в сервисный центр к мастерам

Порой непрофессиональное вмешательство скорее навредит, нежели восстановит исправное состояние.

Электрические

Повреждения характерны на участке следования тока от аккумуляторной батареи к пусковому устройству (далее — ПУ).

Медленное проворачивание ротора, не заводится стартер;
Отсутствие реакции при подаче тока на ПУ;
ПУ щелкает, но не крутит: замыкание на витках, обрыв проводки, неисправно втягивающее реле;
износ щеток, якоря.

Чтобы исключить другие поломки смежных механизмов, проверьте:

уровень заряда аккумуляторной батареи;
плотность фиксации клемм на АКБ;
электрическую проводку на участке от АКБ к стартеру;
состояние сердцевины замка зажигания.

Механические

Данный тип поломок чаще всего вызван неисправностями кольца, вилки обгонной муфты, дефектами маховика, прижимной пружины. Отсутствие вращения коленчатого вала — первый признак механической поломки ПУ.

Если вращения маховика сопровождается характерным металлическим скрежетом, значит, стерлись зубья.

ПУ продолжает вращение после запуска двигателя:

лопнула возвратная пружина;
залипание контактов;
неисправно реле;
деформация приводного вала;
повреждение опорного подшипника.
Пусковое устройство запускается, но не с «первого раза»: подгорание контактной платы тягового реле;
ПУ проворачивается, но с большим трудом:: износ щеточного узла, выработка подшипника;
Задержка выхода вала из зацепления: износ зубьев вала, бендикса.
