Замена стойки стабилизатора лады калина

Замена элементов стабилизатора поперечной устойчивости Lada Kalina 1117 2004 — 2013

Инструменты:

• Гаечный ключ накидной прямой 17 мм (2 шт.)
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Выколотка из мягкого металла
• Отвертка плоская малая
• Нож

Детали и расходники:

• Мыло
• Вода
• Аэрозольная смазка типа WD-40

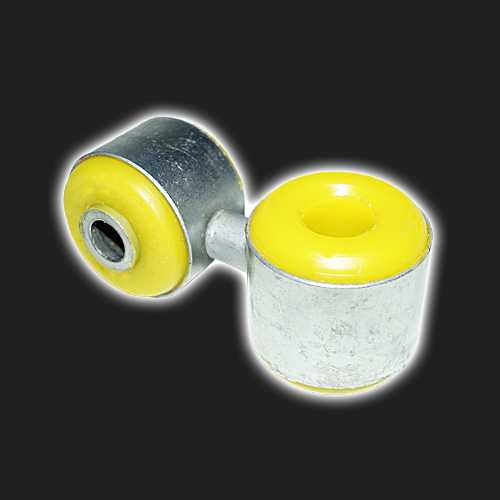

• Подушки штанги стабилизатора

Примечания:

Работу проводим на смотровой кана­ве или эстакаде. Показано снятие правой стойки стаби­лизатора поперечной устойчивости. Левая стойка снимается аналогично.

1. Накидным ключом «на 17» отво­рачиваем гайку крепления стой­ки стабилизатора к рычагу перед­ней подвески, удерживая болт ключом того же размера.

2. Выколоткой из мягкого металла вы­биваем болт.

Выколотки из мягкого металла.

3. Для удобства снятия стойки со штанги стабилизатора, отворачиваем с пра­вой стороны две гайки крепления кронштейна подушки стабилизатора (как показано ниже). Опустив правую часть стабилизатора снимаем стойку со штанги ста­билизатора.

4. Как правило, на автомобилях с боль­шим пробегом, изношенные стойки снимаются легко. Если же стойку сразу снять не удает­ся, рекомендуем вставить тонкое лез­вие отвертки между стержнем штанги и резиновой втулкой и отжать резину. После этого, в образовавшуюся щель следует впрыснуть проникаю­щую жидкость типа WD-40 и, пока­чивая стойку из стороны в сторону, снять ее со штанги стабилизатора.

5. Новую стойку устанавливаем в обрат­ной последовательности, предвари­тельно очистив конец штанги и сма­зав ее мыльным раствором.

6. Для замены подушек штанги стаби­лизатора отворачиваем гайки бол­тов крепления стоек стабилизатора поперечной устойчивости к рычагам и вынимаем болты.

Головкой «на 13» отворачиваем гайки крепления кронштейна по­душки.

7. Снимаем кронштейн и стойку стабилизатора со штанги (см. выше).

8. Снимаем со штанги подушку.

9. Как правило, изношенные подушки легко снимаются со штанги, но в слу­чае затруднения разрезаем подушку ножом и снимаем ее.

10. Устанавливаем новую подушку в об­ратной последовательности, смазав штангу и отверстие в подушке мыль­ным раствором.

11. Подушку с другой стороны штанги стабилизатора заменяем аналогично. Для снятия стабилизатора попереч­ной устойчивости отсоединяем трубу дополнительного глушителя от катколлектора, как описано здесь. Отсоединяем стойки стабилизатора поперечной устойчивости от рыча­гов передней подвески и снимаем кронштейны подушек штанги стаби­лизатора (см. выше).

Снимаем стабилизатор попереч­ной устойчивости.

12. Устанавливаем стабилизатор попе­речной устойчивости в обратной по­следовательности.

В статье не хватает:

Качественных фото ремонта

Неисправности

Главным признаком вышедшего из строя опорного подшипника является стук (глухие удары) в районе стойки амортизатора. Он может свидетельствовать о том, что:

• повреждена, или деформирована резиновая прокладка;
• поврежден сам подшипник.

Выход из строя опорного подшипника может возникнуть по причине:

• израсходованного ресурса;
• попадания внутрь грязи и влаги;
• превышения допустимых нагрузок;
• механического повреждения вследствие неисправностей амортизатора.

Как определить неисправность

Чтобы диагностировать поломку опорного подшипника, откройте капот и демонтируйте крышку «стакана». Положите ладонь на корпус опоры амортизатора, и раскачайте переднюю часть автомобиля. Если вы услышите стук и почувствуете рукой соответствующую ему вибрацию — подшипник явно неисправен.

Когда нужно менять

Ресурс «опорников» в среднем составляет 50-100 тыс. км пробега в зависимости от условий, в которых эксплуатируется автомобиль. По истечении этого ресурса их рекомендуется менять. Замена необходима также при обнаружении каких-либо их неисправностей.

Несвоевременная диагностика, а также игнорирование поломки подшипника грозит разрушением конструкции амортизатора и других элементов подвески.

Как выявить неисправность стоек: диагностика в домашних условиях с гарантией точности

Критический уровень износа стоек стабилизатора поперечной устойчивости на Ладе Калина можно диагностировать, присмотревшись к поведению транспортного средства – комплектующие желательно заменить в следующих случаях:

• Во время преодоления препятствий на дороге в районе подвески ощущаются удары или слышны посторонние звуки;
• При прямолинейном движении на малой скорости автомобиль самопроизвольно меняет траекторию движению;
• Автомобиль раскачивается при выходе на максимальную скорость или в результате экстренного торможения;
• Во время маневрирования или при вхождении машины в поворот наблюдает сильный крен кузова;
• Ощущается сильная вибронагруженность рулевого колеса или возникают трудности в управлении автомобиля.

При сходстве нескольких факторов требуется в срочном порядке провести диагностический осмотр ходовой части и системы подвески транспортного средства. Оптимальным вариантом будет обращение в сертифицированное СТО, однако выявить наличие выработки стоек можно и в домашних условиях – для этого требуется лишь:

• Вывернуть рулевое колесо в бок до упора в любую сторону и взявшись за диск попытаться провернуть колесо в сторону – при ощущении люфта необходимо разобрать подкрылок колеса и осмотреть стойки, возможно придется в скором времени менять стойки;
• Далее осматриваем втулки стабилизатора на предмет механической деформации или подтеков технической жидкости – обнаружение дефектов свидетельствует от разгерметизации узла конструкции, что приведет к попаданию влаги и мелких абразивных частиц внутрь и стачиванию шарниров в дальнейшем;
• Затем загоняем автомобиль на смотровую яму и просим напарника помочь – требуется при периодических надавливаниях на подвеску автомобиля под подкрылком, приложить ладонь к внешней стороны стойки – ощущение люфта свидетельствует о выработки шарниров стойки и образованию свободного пространства в районе ступицы колеса.

Обратите внимание! Оптимальным вариантом является проведение полной диагностики ходовой части спустя каждые 15 000 км пробега, что позволит предупредить вероятность случайной поломки и своевременно заменить выработанные детали. Помните, при выявлении проблем со стойками, детали требуется как можно раньше заменить новыми, в противном случае эксплуатация транспортного средства не безопасна

Пренебрежение обслуживанием только усугубляет ситуацию и увеличивает стоимость будущего ремонта

Помните, при выявлении проблем со стойками, детали требуется как можно раньше заменить новыми, в противном случае эксплуатация транспортного средства не безопасна. Пренебрежение обслуживанием только усугубляет ситуацию и увеличивает стоимость будущего ремонта.

Что такое стабилизатор поперечной устойчивости ЛАДА “Калина”

Подвеска ЛАДА “Калина”, как любого современного автомобиля, включает стабилизатор поперечной устойчивости. Это штанга с круглым сечением. Деталь, изготавливаемая из высокопрочной пружинной стали, крепится к кузову хомутами в двух точках через резиновые втулки. С учетом расположения узлов и агрегатов, находящихся в нижней части автомобиля, стабилизатор имеет сложную форму, отдаленно напоминающую П-образную. Конца стабилизатора соединены рычагами подвески колес с целью перераспределения нагрузки между ними. При возникновении бокового крена кузова один конец стабилизатора опускается, другой — идет вверх, а средняя часть закручивается, оказывая сопротивление. Чем сильнее кренится “Калина”, тем сильнее противодействие стабилизатора, Поперечный стабилизатор “Калина”не мешает вертикальным и горизонтальным колебаниям кузова во время движения. Его задача — уменьшение крена при повороте и улучшения сцепления колес с дорожным покрытием.

Замена

Инструмент:

• домкрат;
• баллонный ключ;
• рожковый ключ на 19;
• рожковый ключ на 17;
• торцевой ключ на 13;
• пассатижи;
• накидной ключ на 22 и рожковый на 9;
• специальный съемник для наконечников рулевых тяг;
• 2 специальные стяжки для пружин.

Порядок выполнения

1. Ставим автомобиль на ровной площадке, включаем передачу.
2. Поддомкрачиваем его переднюю часть с нужной стороны, демонтируем колесо.
3. С помощью пассатижей расшплинтовываем гайку крепления рулевого наконечника к стойке и откручиваем ее ключом на 19.
4. С помощью съемника для наконечников извлекаем палец наконечника из стойки амортизатора. В крайнем случае, палец можно выбить, поддев его небольшой монтировкой, и аккуратно подбив его снизу.
5. Ключом на 19 откручиваем 2 гайки крепления стойки к поворотному кулаку. При необходимости придерживаем шляпки болтов ключом на 17.

6. Торцевым ключом на 13 откручиваем 3 гайки крепления опоры к кузову.

7. Извлекаем весь амортизатор.
8. Монтируем на пружину амортизатора две стяжки и сжимаем ее, пока верхняя часть амортизатора не будет освобождена.
9. С помощью ключей на 22 и на 9 откручиваем на верхней стороне амортизатора гайку верхней опоры.
10. Снимаем опору, разбираем ее, и извлекаем износившийся опорный подшипник.
11. Устанавливаем на его место новый.
12. Монтаж амортизатора производим в обратном порядке.

Непосредственная замена переднего ступичного подшипника Лада Калина

Теперь подробно опишем процесс замены, с описанием всех операций, как снять и установить все узлы ступицы.

1. Для начала снимем декоративный колпак на ступичной гайке.
2. Расконтриваем и ослабляем саму контргайку ступицы.
3. Откручиваем контргайку подшипника ступицы с помощью торцевого ключа.
4. Снимаем колесо, а затем откручиваем тормозной диск.
5. Теперь откручиваем и снимаем тормозной суппорт, и крепим его на стойку проволокой.
6. Эти болты крепят повторный механизм к телескопической стойке Лады Калины.
7. Откручиваем эти болты ключом на «17», снимаем поворотный маховик Калины.
8. Теперь ослабляем болты, которые крепят шаровую опору к кулаку.
9. Отсоединяем от него шаровую опору и вынимаем ШРУС Калины из ступицы.
10. Теперь ступица Лады вместе с поворотным механизмом снимется легко руками.
11. Ставим всю конструкцию на губки тисков, и с помощью оправки подходящего диаметра и молотка аккуратно спрессовываем ступицу, наносим удары по торцу ступицы, НЕ ПО ПОДШИПНИКУ.
12. Ступица выпадет, при этом на ней останется внутренняя часть детали, а в корпусе кулака наружная часть, как на фото:
13. Далее вытащите стопорные кольца из корпуса кулака, используем круглогубцы.
14. Теперь кольца не помешают выпрессовывать съемником наружную часть ступичного подшипника из корпуса.

    Так же это делается с помощью молотка и оправки, зажав корпус в тиски.

Операции по замене подшипника ступицы Лада Калина

Работу по замене подшипника ступицы колеса Лада Калина, можно провести на ровной площадке, но удобнее — на смотровой канаве или подъемнике. Снимаем колпак ступицы. Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах. Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

Головкой «на 30» ослабляем гайку подшипника ступицы. Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие. Ослабляем болты крепления колеса. Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх). Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск суппортом подвязываем так, чтобы они не висели на тормозном шланге.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу. Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12×1,25 мм.

Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

Резко ударяя тормозным диском по головкам болтов, выпрессовываем ступицу.

Отворачиваем крепление шаровой опоры к поворотному кулаку (смотрите статью «Снятие шаровой опоры Лада Калина») и выводим ШРУС из отверстия подшипника.

При другом способе демонтажа ступицы, вначале отсоединяем шаровую опору и выводим из ступицы ШРУС.

Проворачивая ступицу, через выколотку из мягкого металла выбиваем ее из поворотного кулака.

Снимаем стопорное кольцо.

Съемником выпрессовываем подшипник в чашку, расположенную снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Практически всегда при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять из-за плотной посадки на ступице.

Можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице. Если съемник не обеспечивает необходимого усилия, то…

…поддеваем отверткой и снимаем грязезащитное кольцо…

…и зубилом сдвигаем кольцо подшипника.

Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.

Устанавливаем грязезащитное кольцо и закерниваем его на ступице. Очищаем и смазываем внутреннюю поверхность поворотного кулака.

Съемником запрессовываем новый подшипник в поворотный кулак. При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо. Устанавливаем стопорное кольцо

Съемником запрессовываем ступицу в подшипник. Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу. Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

Опорный подшипник является основным элементом верхней опоры стойки переднего амортизатора, которая служит для его подвижного соединения с кузовом. Во время движения автомобиля она испытывает огромные ударные нагрузки, значительную часть которых берет на себя именно «опорник», поглощая и распределяя их.

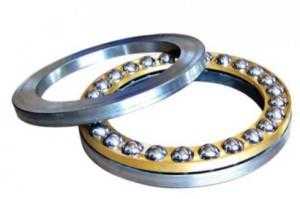

Сам опорный подшипник представляет собой резиновый сепаратор определенного диаметра с помещенными в него по окружности стальными шарами. Сверху и снизу он защищен прокладками из толстой резины.

Лада Калина — подшипник передней ступицы

Маркировка подшипника передней ступицы — 6-256707АКЕ12.

При выборе производителя запчастей передней ступицы для Лады Калины встает вопрос о производителях. Перечислим российских производителей:

• 23 ПЗ (г.Вологда, маркировка VBF) — радует соотношению цены и качества;
• СПЗ-4 (г.Самара, маркировка SPZ GROUP) — вариант среднего качества;
• ЕПК (г.Саратов, маркировка 3ПЗ, VPZ) — не дорогой вариант, выбирайте если на найдете 23 ПЗ.
• Craft, АПП — не советуются для покупки.

Цена подшипника передней ступицы Калина

Из представленных выше вариантов, самым дешевый третий — ЕПК. Стоимость в среднем 500 рублей. 23 ПЗ выпускает такие изделия по цене 700 рублей. Продается так же бренд LSA, словацкий завод, дорогие, но в то же время качественные изделия.

Подшипник передней ступицы Калина — размеры

Параметры и размеры подшипника 6-256707: Диаметр отверстия: 35 мм;Внешний диаметр: 68 мм;Высота: 37 мм;Частота оборотов: 3500 об./мин.

Замена ступичного подшипника Лада Калина — установка новой детали

1. После выпрессовки, вынимаем съемник, кулак без подшипника выглядит так:
2. Отчистите его от грязи и протрите внутреннюю часть — посадочную поверхность.
3. Установите стопорное кольцо с одной стороны.
4. С другой стороны запрессуйте новый ступичный подшипник с помощью съемника либо пресса, и закрепите его стопорящим кольцом.
5. Вернёмся к ступице, для начала снимем защитное кольцо.
6. Далее зажимаем деталь в тиски и острым зубилом сдвигаем на 1 см обойму подшипника со ступицы Лады Калина.
7. Теперь зацепляем обойму съемником и стаскиваем её со ступицы.
8. Запрессовываем ступицу во внутреннюю обойму новой детали.
9. Теперь весь узел в сборе.
10. Собираем узел в обратном порядке. (Смотри пункты № 10-№ 1.)

Замена стоек стабилизатора на Ладе Калина своими руками: подробная инструкция для начинающих

Демонтаж и установка стоек на Калине происходят по интуитивно понятному сценарию, однако при несоблюдении инструкции по обслуживанию автомобиля у неопытных механиков могут возникнуть некоторые трудности. Весь фронт работ по обслуживанию свободно выполняется одной парой рук и потребуется не больше 40 минут на каждую стойку. Также для замены комплектующих потребуются подъемник или хороший домкрат, набор гаечных ключей или накидных головок, молоток, накидные Торксы и жидкость WD-40. Чтобы установить новые стойки на Калине требуется:

Сначала загнать автомобиль на ровный участок с прочным основанием и подложить противооткатные упоры под второй мост машины. Далее втыкаем селектор КПП в положение любой передачи и ставим ручной тормоз. При наличии доступа на подъемник безопаснее всего будет воспользоваться именно им для обслуживания ходовой части – так как во время ремонта возможно выдвигание домкрата из-под автомобиля;

Обратите внимание! На этапе подготовки автомобиля к замене стоек необходимо обязательно включить стояночный тормоз. Во время поднятия кузова транспортного средства подвеска расслабляется, в результате чего стойки теряют динамическое напряжение, что удлиняет пружину и мешает комфортному демонтажу

Зажатый ручной тормоз позволяет закрепить подвеску в статическом положении.

Далее отпускаем фиксирующие болты и демонтируем колесо, после чего приступаем ко снятию тормозного механизма. Для оперативности ремонта можно открутить только верхнее крепление, а нижнее просто отпустить, что позволит отвернуть механизм в сторону, не снимая конструкцию полностью;
Затем очищаем стойку и втулки от грязи и обрабатываем WD-40, после чего оставляем места фиксации откисать от следов коррозии

Важно не пытаться демонтировать окисленные гайки, так как это может привести к срыву резьбы – для снятия стойки со сорванной резьбой на креплении придётся разбирать всю ходовую часть автомобиля, что существенно увеличит время ремонта;
После откисания деталей откручиваем крепления и вытаскиваем стойку. Далее очищаем от грязи посадочные места по всему периметру конструкции, а также при желании обрабатываем антикоррозийным составом

Также перед установкой новой стойки рекомендуется заменить втулки и уплотняющие элементы;
Монтируем новую стойку и собираем все элементы автомобиля по данной инструкции в обратном порядке. Для увеличения эксплуатационного ресурса комплектующих все фиксирующие крепления перед наживлением рекомендуется смазывать любым техническим составом – это предотвратит преждевременную коррозию и снизить скорость образованию люфта между связующими элементами;
Аналогичная процедура осуществляется и с остальными частями подвески. Стойки стабилизатора поперечной устойчивости важно менять парой, то есть по периметру моста подвески – в противном случае снижается ресурс выработки новой детали и ухудшается управляемость транспортного средства в целом.

Замена стоек на Ладе Калина не вызовет трудностей даже при собственноручном ремонте, что позволит неплохо сэкономить на обслуживании автомобиля – среднестатистическая цена данной процедуры на СТО составляет примерно 15-25 долларов, что составляет стоимость полного комплекта стоек класса «Стандарт».

Заключение

Закончив ремонтные работы, не откладывая, отправляйтесь на станцию технического обслуживания для регулирования угла установки передних колес. Заодно проверьте работу нового опорного подшипника, проехавшись по неровностям.
