Замена перегоревшего предохранителя
Предохранители обеспечивают защиту приборов от перегрузок путем собственного разрушения. При увеличении нагрузки выше установленного значения нить, соединяющая два контакта элемента плавиться. В результате питание на прибор, за который предохранитель отвечает, прекращает подаваться.
Поэтому при отказе какого-либо электрооборудования в первую очередь необходимо проверить целостность
Важно только заранее узнать, под каким номером находится искомый предохранитель и найти его в блоке по схеме
Заменить перегоревший элемент очень просто – находим его извлекаем (руками – если это блок в моторном отсеке и пинцетом – в салоне). На его место устанавливаем новую деталь с идентичными параметрами.
Некоторые вместо предохранителей с малым значением по силе тока устанавливают более мощные, а то и вовсе пользуются перемычками из проволоки («жучками»). Но так делать не рекомендуется, поскольку в случае резкого возрастания нагрузки предохранитель выдержит и не переправиться, а вот электроприбор может сгореть.
Предохранительный блок в моторном отсеке

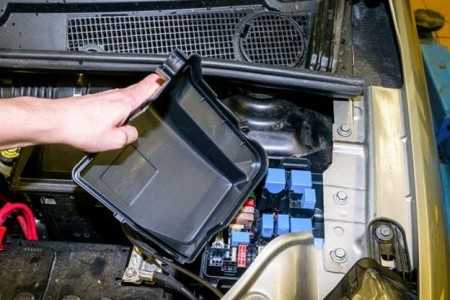

Начнем с монтажного блока, отвечающего за работу силовой установки, то есть из установленного в моторном отсеке. Корпус блока предохранителей изготовлен из черного пластика и найти такую коробку в подкапотном пространстве с правой стороны не сложно. Для доступа к плавким элементам и реле достаточно снять верхнюю крышку, отщелкнув фиксаторы.
Для удобства поиска требуемого предохранителя или реле, изнутри крышки нанесена схема предохранителей с заводским обозначением каждого. Дополнительно на каждом элементы указаны его рабочие параметры, что позволяет легче подобрать деталь на замену.

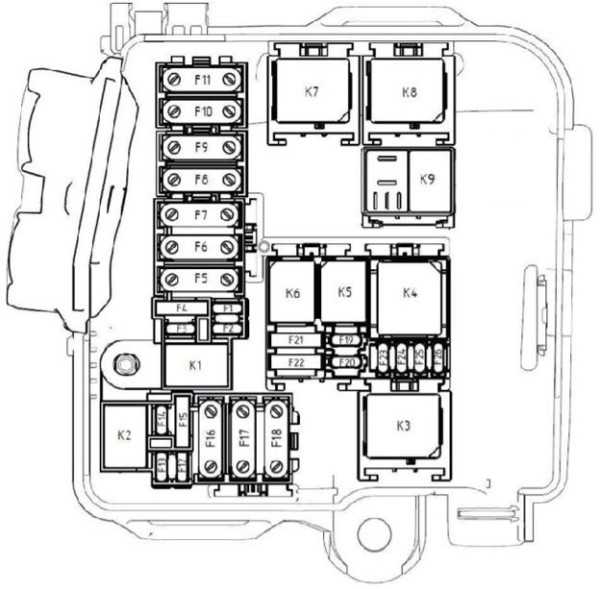

Монтажный блок моторного отсека включает в себя 8 реле и одного резервного гнезда, а также 25 посадочных мест под предохранители, количество же плавких элементов зависит от двигателя и комплектации авто. Общая схема выглядит так:
В схеме все реле обозначаются буквой «К», а по числовому индексу можно определить, за работу какого оборудования то или иное реле отвечает:
- К1 – звуковой сигнал (тревожный);
- К2 – резервное гнездо;
- К3 – реле стартера;
- К4 – основное реле ЭСУД;
- К5 – муфта кондиционера или же вентилятор основного радиатора;
- К6 – топливный насос;
- К7 и К8 – обогрев лобового стекла;
- К9 – сигнал.
При замене реле следует обратить внимание на рабочий ток (20 или 40 А) и подбирать соответствующий. Перейдем к предохранителям
Для их обозначения используется буква «F» с числовым индексом. Под них предусмотрено 25 гнезд, из которых 5 – резервные (F9, F11, F13, F21 и F22). Отметим, что F9 является резервом только для авто, у которого в комплектацию не входит обогрев заднего стекла
Перейдем к предохранителям. Для их обозначения используется буква «F» с числовым индексом. Под них предусмотрено 25 гнезд, из которых 5 – резервные (F9, F11, F13, F21 и F22). Отметим, что F9 является резервом только для авто, у которого в комплектацию не входит обогрев заднего стекла.
Помимо предохранителей в некоторые гнезда устанавливаются диоды, которые обозначают в схеме буквой «D» с цифрой.
Числовое обозначение предохранителей указывает за приборы, которые он питает:
- F1 – ПТФ;
- F2 – центральный блок электроники;
- F3 – обогрев заднего стекла и боковых зеркал;
- F4 и F7 – контроллер с-мы курсовой устойчивости;
- F5 и F6 – потребители салона;
- F8 – обогрев лобового стекла или розетка багажника (если обогрев не предусмотрен комплектацией);
- F9 – резерв или обогрев лобового стекла;
- F10 – розетка багажника;
- F12 – цепь питания стартера;
- F14 – электронная с-ма управления силовой установкой;
- F15 – муфта кондиционера или вентилятор радиатора (в моделях без кондиционера);
- F16 — вентилятор радиатора;
- F17 – Контроллер АКПП;
- F18 – ЭУР;
- F19 – диод с-мы кондиционирования (в схеме обозначается как D1);
- F20 – диод с-мы охлаждения (D2);
- F23 – лямбда-зонды, датчик фаз, клапаны продувки абсорбера, фазера, управления трубы впуска (последние два – у двигателей ВАЗ-21129);
- F24 – катушки и форсунки всех цилиндров, блок радиаторного вентилятора, контроллер с-мы управления силовым агрегатом, модуль бензонасоса с датчиком количества бензина;
- F25 – бензонасос.
Как и с реле, перед поиском следует более подробно удостовериться в компоновке предохранителей, поскольку на разных версиях кроссовер один и тот же элемент может отвечать за разное оборудование.
В этом монтажном блоке используются предохранители на 7,5 А, 10 А, 15 А, 25 А, 30 А, 40 А, 50 А, 70 А, 80 А.
