Замена сальника коленвала ваз 2129

Замена переднего сальника

Перед тем как перейти к замене переднего сальника коленчатого вала на ВАЗ 2106 поставьте автомобиль на яму. Затяните ручник.

Все работы нужно проводить, только когда двигатель автомобиля полностью остынет.

1. При помощи ключа откручиваем гайку, которой закреплен шкив.

2. Монтажной лопаточкой, убираем его.

   Монтажная лопаточка

3. Откручиваем все крепления крышки привода распределительного вала.
4. Убираем крышку. Она должна быть снята вместе с прокладкой.

5. Применив молоток и бородок, извлекаем старый.

   Бородок для извлечения

6. Новый как следует, смазав, ставим на место с внешней стороны крышки.
7. Несильными ударами молотка по наставке окончательно устанавливаем его на положенное место.
8. Ставим на место крышку с прокладкой.
9. Закручиваем болты, но несильно.
10. Пару раз проворачиваем коленвал, для центрирования крышки.
11. Аккуратно докручиваем болты, центровка не должна быть нарушена.
12. Устанавливаем оставшиеся детали на свои места.

На этом замена переднего сальника коленвала может считаться завершенной.

Причины поломки

Самый явный фактор, свидетельствующий о проблемах с сальником коленчатого вала — это многочисленные следы масла на двигателе и возле него. Причин потери прочности сальника коленвала (СК) может быть несколько. Вот основные из них:

• Естественный физический износ детали, связанный с длительным сроком эксплуатации, который уже подошел к 3 годам или даже его превзошел;
• Возникшие проблемы в процессе последней установки нового СК;
• Неправильная сборка узла, что повлекло за собой нарушение герметичности и целостности манжета;
• Наличие механических повреждений на элементе;
• Применение резины сомнительного качества, которая даже теоретически долго прослужить не могла.

Конструкция «десятки» предусматривает наличие двух сальников коленвала — переднего и заднего. Их замена несколько разная. Потому рассматривать следует отдельно.

Инструменты и материалы

Какой же ремонт без инструментов?! Вам потребуется определенный набор всего необходимого. В этот набор входит:

1. Автомобильные ключи;
2. Ключ для натяжки ремня ГРМ;
3. Набор отверток с насадками;
4. Емкость для сбора отходов;
5. Тосол или качественная графитная смазка;
6. Емкость с моторным маслом;
7. Термостойкий герметик;
8. Новые сальники коленвала.

Особенности выполнения замены на разных двигателях

Видео: Течь масла из под переднего сальника коленвала ВАЗ 2114 ,как поменять сальник !

К примеру, если взять модели ВАЗ, начиная от 2108, оснащенные 8-клапанным ГРМ, то на них замена делается проще всего. Проблема может возникнуть только с отворачиванием болта крепления шкива. Чтобы этого избежать вращение двигателя блокируется путем включения скорости на КПП и выжимом тормозов.

На 16-клапанных двигателях выполнение работ сложнее. Обусловлено это сложностью фиксации распредвала после установки по меткам. К примеру, на автомобилях Рено Логан для этого потребуется специальная фиксирующая пластины для валов, а также фиксатора для коленвала.
Да и в общем, для обеспечения доступа к ремню ГРМ на 16-клапанных двигателях приходится снимать множество элементов с двигателя, в некоторых случаях также нужно поддомкрачивание одной стороны мотора, предварительно сняв его опору.

Если брать двигатели, у которых ГРМ приводится от цепи, то у них свои нюансы. С одной стороны, поменять потекший сальник на них проще, поскольку нет надобности в разборке привода ГРМ. Но с другой – доступ к сальнику сильно ограничен и заменить его непросто.
К примеру, на ВАЗ-2107, для замены сальника достаточно лишь снять ремень привода вспомогательного оборудования, и открутить шкив. А далее просто подковыриваем потекший сальник и устанавливаем новый.

Но у этого авто расположение двигателя – продольное. Из-за этого пространство между крышкой двигателя и радиатором очень малое, и поставить сальник без перекоса практически невозможно.
Поэтому для удобного выполнения работ лучше нижнюю крышку привода ГРМ все же снять. А это повышает трудоемкость работ. К тому же, под этой крышкой располагается прокладка, которую обязательно нужно менять или хотя бы промазывать герметиком. Зато на таких двигателях после замены не придется устанавливать валы по меткам, поскольку привод газораспределительного механизма при работах не затрагивается.

В общем, перед началом работ на любом авто следует ознакомиться с особенностями замены и обязательно следовать технологии проведения работ.

Видео «Один из способов замены»

В этом видео представлен один из методов замены сальников коленвала на ВАЗ 2106.

Признаком необходимости замены переднего сальника коленвала является течь масла через его кромку. При этом масло разбрызгивается вращающимся шкивом коленвала, вследствие чего замасленной оказывается вся передняя часть двигателя и моторного отсека. ПОЛЕЗНЫЙ СОВЕТ Прежде чем заменять передний сальник коленвала при появлении течи, проверьте чистоту системы вентиляции картера двигателя (см. «Очистка системы вентиляции картера»), так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике. Для замены на автомобиле ваз 2106 переднего сальника коленвала вам потребуются: ключи «на 10», «на 36» (или специальный ключ для гайки крепления шкива коленвала), отвертка, монтажная лопатка, молоток, бородок. 1. Снимите крышку цепи привода распредвала (см. «Замена цепи привода распредвала») и ее прокладку. ПРИМЕЧАНИЕ При наличии определенных навыков сальник коленвала можно заменить, не снимая крышку цепи привода распредвала, непосредственно на автомобиле ваз 2106. Однако, учитывая малое пространство между радиатором и двигателем и большую вероятность запрессовки сальника с перекосом из-за неудобных условий для работы, рекомендуем крышку цепи привода распредвала снимать с автомобиля во избежание повторной замены сальника.

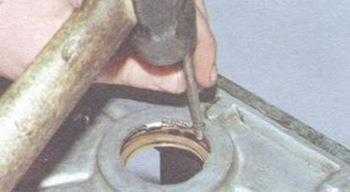

2. Легкими ударами с внутренней стороны крышки удалите сальник коленвала.

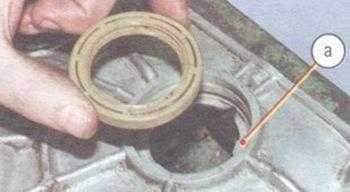

3. Смажьте новый сальник моторным маслом и установите его на крышку с наружной стороны, сориентировав рабочей кромкой в сторону центрирующих выступова. ПРИМЕЧАНИЕ

Рабочая кромка сальника отличается наличием пружины.

4. Легкими ударами молотка через оправку запрессуйте сальник коленвала до упора. 5. Сильно обжатую или надорванную прокладку крышки замените. ПОЛЕЗНЫЙ СОВЕТ Для гарантированного предотвращения течи через прокладку нанесите на обе ее стороны тонкий слой силиконового герметика. Затем для удобства работы приклейте прокладку к крышке. 6. Установите крышку вместе с прокладкой на блок цилиндров и «наживите» все болты и гайки ее крепления, не затягивая их. 7. Установите на коленчатый вал специальную оправку, сцентрировав крышку относительно вала (в крайнем случае, используйте шкив коленчатого вала, центрируя крышку по сальнику, для чего установите шкив и слегка затяните гайку его крепления). 8. Слегка затяните болты и гайки крепления крышки к блоку цилиндров. 9. Окончательно крест-накрест затяните болты и гайки крепления крышки к блоку цилиндров. 10. Окончательно затяните болты крепления поддона картера. 11. Установите на автомобиль ваз 2106 остальные узлы и детали в порядке, обратном снятию.

Эта статья предназначена для автолюбителей, которые предпочитают самостоятельно решать технические вопросы, возникающие в процессе эксплуатации автомобиля. В этой статье на базе автомобиля ваз 2106, замена переднего сальника коленвала и заднего сальника будет изложена поэтапно и проиллюстрирована с помощью фото. Многие владельцы автомобилей весьма болезненно воспринимают любую поломку своей машины. А огорчает их не столько цена ремонта, сколько собственная некомпетентность порой в элементарных технических проблемах. В данном случае замена сальника коленвала на ваз 2106 или на какой-либо другой модели автомобиля — это стандартная процедура, которая позволит обеспечить дальнейшую корректную работу двигателя.

Замена сальника коленвала: подробная инструкция

Прежде чем приступить к ремонтным работам, следует выяснить, замена какого сальника коленвала необходима. В двигателе есть:

• Задний уплотнитель. Это крупногабаритная деталь. Обычно замена заднего сальника коленвала требуется нечасто, ведь срок его службы достаточно большой.
• Передний уплотнитель. Его размеры немного меньше, точно так же, как и срок его службы. Передний сальник выходит из строя гораздо чаще, чем задний.

Как определить, какой именно уплотнитель пришел в негодность? Для этого осмотрите поддон и блок КПП, чтобы узнать, в какой части двигателя наблюдается протечка.

Определить, нужна замена задних сальников коленвала или передних, поможет вытекшая смазка. Просто возьмите немного масла и капните его в емкость с водой. Если это смазка из КПП, то она растечется по поверхности воды. Масло из двигателя не изменит форму капли даже в воде.

Теперь приступаем к осмотру уплотнителей. Ваша цель найти протечку

Обратите внимание, в каком состоянии находится прокладка масляного насоса. Так как эти детали расположены недалеко друг от друга, может показаться, что протек уплотнитель, хотя на самом деле требуется замена прокладки маслонасоса.

Технология замены сальника коленвала следующая: вначале устанавливается новый передний уплотнитель, который находится со стороны привода газораспределительного механизма. Затем меняется уплотнитель со стороны КПП.

Как выполнить замену сальника коленвала? Есть два пути: простой и сложный. Первый придумали автовладельцы, стремящиеся как можно быстрее произвести ремонт. Второй способ разработали специалисты, и именно его мы и опишем далее.

Что необходимо сделать:

Загоняем транспортное средство на эстакаду, надежно фиксируем его. Убираем защиту двигателя, а также крышку газораспределительного механизма. Снимаем клеммы аккумулятора, а затем сливаем моторное масло.
Демонтируем шесть болтов, защищающих моторный отсек справа.
Ослабляем ремень генератора, затем демонтируем его.
После того как переднее колесо справа будет снято, нужно включить низкую передачу. Потребуется ключ на девятнадцать, с его помощью аккуратно, чтобы не сорвать, ослабляем болт крепления шкива
Затем полностью откручиваем его и убираем шкив коленвала.
Обратите внимание! Следует положить в надежное место шпонку коленвала, если она потеряется, шкив не будет нормально функционировать.
Затем устанавливаем поршень 1-го цилиндра в верхней мертвой точке. Чтобы контролировать его местоположение, посмотрите на метку в люке маховика ДВС, а также на метку на валу ГРМ
Это нужно сделать, когда переднее колесо поднято и включена 5-я передача.
После этого ослабляем крепление натяжного ролика и снимаем ремень ГРМ.
Чтобы снять нижнюю крышку картера сцепления, откручиваем болты креплений

Демонтировать ее следует вместе с прокладкой.
Далее откручиваем 16 болтов крепления крышки картера мотора, снимаем ее.
Важно! Прокладку при сборке следует установить новую.
Теперь приступаем к демонтажу маслоприемника от масляного насоса, а также коренного подшипника. Чтобы сделать это, откручиваем болты крепления на десять.
Используя 2 отвертки, удаляем с вала зубчатый шкив, откручиваем болты крепления маслонасоса

Он снимется вместе с сальником коленвала. Вытащить уплотнитель получится легко, если использовать что-нибудь острое. Чтобы новый сальник легче вошел, смажьте его маслом. Запрессовать уплотнитель можно, используя оправку либо старый сальник.
Устанавливаем снятые детали в обратном порядке.

Порядок замены переднего сальника

Прежде всего, замена сальника переднего коленвала ваз 2106 предполагает ряд подготовительных работ. Необходимо установить автомобиль на смотровую канаву, задействовать ручной тормоз и дать двигателю время охладиться. Для выполнения работ будет необходим следующий инструмент:

• Ключи: R10, R36.
• Монтажная лопатка.
• Специальная наставка.
• Молоток.
• Отвёртка.
• Бородок.

СОВЕТ: Перед началом выполнения намеченных работ, обязательно необходимо проверить состояние вентиляционной системы картера двигателя. Загрязнение её может привести к тому, что даже исправный сальник будет пропускать масло. Этому поспособствует избыточное давление внутри системы вследствие её загрязнения.

Замена сальника будет производиться в следующем порядке:

• Ключом R36 отвинчиваем гайку крепления шкива и, при помощи монтажной лопатки, снимаем шкив.
• Ключом R10 отвинчиваем болты и гайки крепления крышки привода распредвала.
• Снимаем крышку привода вместе с прокладкой.
• С внутренней стороны, используя молоток и бородок, не сильными ударами выбиваем дефектный сальник.
• Новый сальник смазываем маслом и устанавливаем на штатное место с наружной стороны крышки.
• С помощью молотка и специальной наставки производим окончательную и основательную установку сальника на штатном месте.
• Устанавливаем крышку привода с прокладкой на своё место.
• Ввинчиваем болты крепления крышки, но не до конца.
• Несколько раз, провернув коленчатый вал, центруем положение крышки на своём месте.
• Далее основательно ввинчиваем болты крепления крышки. Но делать это нужно постепенно, так, чтобы не нарушить центровку.
• Последующую сборку необходимо производить в последовательности, обратной разборке.

Следует отметить, что некоторые опытные специалисты умудряются производить замену сальника без снятия крышки привода. Однако в данном случае, из-за того, что пространство для работы узкое, можно допустить перекос при установке нового сальника и утечка снова повторится. Как показывает вышеизложенная инструкция, большой сложности замена переднего сальника коленвала ваз 2106, не представляет. И если скрупулёзно выполнить все предписанные действия, то результат обязательно будет положительным.

Замена сальника коленвала Приоры

Для производства работ вам потребуется:

• плоская отвертка;
• набор головок и гаечных ключей;

«Важно! До начала проведения ремонта коробка и сцепление должны быть демонтированы. Кроме того, заранее отметьте расположение моховика относительно коленвала».

При помощи головки или ключа открутите шесть болтов крепления моховика. Для того чтобы предотвратить вращение последнего, при помощи отвертки застопорите колесо маховика.

После того как болты извлечены, необходимо снять стопорную пластину и вытянуть маховик на себя.

Произведите тщательный осмотр сальника на наличие нарушений герметичности, следов протекания масла.

После обнаружения признаков неисправностей, возьмите в руку отвертку и аккуратно подденьте уплотнительное кольцо со стороны металлической втулки. Вытяните изделие наружу

«Обратите внимание! Сразу после извлечения изделия, рекомендуется осмотреть, протестировать работу подшипника коленчатого вала. Если его вращение затруднено или он издает неприятные звуки, то желательно заменить и его».

Возьмите новый сальник коленвала (приора 16 клапанов) и смажьте рабочую поверхность детали при помощи моторного масла.

Расположите элемент смазанной кромкой внутрь (в блок цилиндров) и заправьте его максимально плотно к втулке коленчатого вала.

Для более плотного и герметичного соединения потребуется применить запрессовачное кольцо (оправку)

Если таковой в наличии не имеется, отлично подойдет обычная накидная головка радиусом на несколько миллиметров меньше, нежели кольцо для уплотнения.

Установите все элементы в обратном порядке.

Покупаем новое изделие

В процессе выбора особое внимание уделите упаковке, наличию голографических элементов на ней. Если вы уверены что в вашей Приоре сальник не менялся с завода, тогда возьмите старое изделие с собой в магазин и сравните маркировку, нанесенную на корпус оригинала с новой деталью

Если производитель одинаков, а внешний вид (нанесенные обозначения) различается, то это повод задуматься о подлинности авто товара.

Симптомы: замаслена передняя часть двигателя.

Возможная причина: износился передний сальник коленчатого вала.

Инструменты: набор гаечных ключей, набор отверток, молоток.

1. Загоните автомобиль на смотровую яму / эстакаду, а затем отсоедините минусовой провод от аккумуляторной батареи. После этого включите первую передачу.

2. Демонтируйте защиту двигателя.

3. Демонтируйте приводной ремень генератора.

4. Используя специальный гаечный ключ «на 38», открутите гайку, крепящую шкив коленвала двигателя.

5. Демонтируйте шкив коленчатого вала.

6. С помощью отвертки извлеките сальник коленчатого вала в крышке привода газораспределительного механизма.

7. Нанесите на рабочую кромку нового сальника моторное масло, а затем запрессуйте его в гнездо в крышке ГРМ, используя оправку.

8. Произведите монтаж всех снятых деталей в обратной последовательности.

9. Произведите регулировку натяжения приводного ремня генератора.

Расположение резинотехнических элементов на коленвале

В конструкции силовых установок на коленчатых валах используется два сальника – передний и задний. Оба они предотвращают вытекание смазочного материала из двигателя наружу.
Задний сальник устанавливается на концевике вала, к которому прикручивается маховик. Ввиду того, что этот концевик представлен в виде фланца, то размеры сальника достаточно большие, со значительным слоем резины. Этим обеспечивается немалый срок службы резинотехнического элемента.

Передний же сальник находится на концевике вала, который используется как привод систем и механизмов силовой установки или вспомогательного оборудования. Резинотехнический элемент располагается за приводной шестерней, которая посажена на концевик вала и зафиксирована шпоночным соединением. Размеры этого сальника меньше, чем заднего. И это сказывается на ресурсе элемента.

Из-за протечки масло попадает на внешнюю поверхность двигателя из-за чего он загрязняется. Также из-за этого повышается расход смазочного материала, который приходится периодически восполнять.
Особую опасность протечка несет для двигателей, у которых привод ГРМ осуществляется при помощи ремня. Жидкости на основе нефти негативно сказываются на резиновых элементах. Ремень после попадания масла может расслоиться и порваться, что  особенно опасно, если двигатель является «втыковым» (при обрыве ремня поршни сталкиваются с клапанами).

Причины износа заднего сальника коленвала на Приоре

Как утверждают специалисты крупных авторемонтных мастерских, наиболее распространенными причинами повреждений задних сальников коленвала приоры являются три фактора:

1. Несвоевременная замена масла.
2. Некачественное изделие.
3. Чрезмерно высокие температуры при работе двигателя.

В первом случае происходит следующее: отработанное масло содержит в себе большое количество микрочастиц, загрязнений которые способны нанести повреждения элементам системы и уплотнительной резинке в частности.

Второй фактор достаточно распространен по причине увеличившегося количества контрафактной автомобильной продукции. Естественно, подделки, бракованные изделия не отвечают стандартам качества и не имеют износостойкости, длительной переносимости высоких рабочих температур.

Третья причина обусловлена сильным перегревом ДВС, что пагубно сказывается на материале уплотнительного кольца, в результате чего, он может частично оплавиться и потерять свою герметичность.

Какова периодичность замены?

Рекомендуемый срок эксплуатации уплотнительного элемента составляет около 140 тысяч километров пробега. Однако такие цифры являются ориентировочными, так как при одинаковом размере пробега нескольких автомобилей, условия их эксплуатации могут существенно различаться.

Статьи по теме

Сколько антифриза в системе охлаждения, и почему так важно знать его уровень

Ремонт турбины на дизельном двигателе: все проще, чем кажется

Уровень масла в двигателе: как правильно замерить и что делать при резком колебании

Ремонт дизельного мотора по всем правилам

Как часто надо менять масло в двигателе: рекомендации завода-изготовителя и специалистов

Присадки для бензиновых двигателей: использовать или нет

Присадки для дизельного двигателя: их виды и критерии выбора

Объем масла в двигателе: как выяснить, сколько нужно

Замена масла в двигателе: когда это нужно делать и как

Чистка топливных форсунок для бесперебойной работы двигателя

Сколько масла заливать в двигатель: как не испортить мотор

Какое масло заливать в двигатель: общие советы и конкретные примеры

Какой выбрать антифриз: рейтинг ТОП-11

Как заливать антифриз правильно: подробная пошаговая инструкция

Троит двигатель: явные и редкие причины

Износ сальника коленвала: причины и последствия

Замена сальника коленвала, если он высококачественный, потребуется через 100 000 км. Но нельзя забывать о том, что габариты уплотнителя, который расположен спереди, и того, что находится сзади, отличаются. Поэтому и срок службы у них будет разный.

Почему может потребоваться замена сальника коленвала:

• когда в двигатель заливалось новое масло, в область, где расположен уплотнитель, попали чужеродные частички. В результате на сальнике коленвала образовались микроповреждения, он вышел из строя раньше времени и требуется его замена;
• даже с учетом того, что уплотнитель сделан из материала, который не боится высоких температур, из-за того что деталь постоянно перегревается, может возникнуть течь;
• замена сальника коленвала может потребоваться, если он сделан из низкокачественного материала, который не выдерживает нагрузки;
• уплотнитель быстро выйдет из строя, если мотор функционирует неправильно. Например, повышено давление картерных газов, наблюдается биение коленвала, в результате придется заменить деталь, ведь ее выдавит из посадочного места;
• замена сальника коленвала неизбежна, если он был неправильно монтирован, ведь в этом случае срок его службы заметно уменьшится. Течь может образоваться из-за того, что при замене уплотнителя мастер неверно произвел его установку либо деталь деформировалась.

Те автолюбители, у кого машина российского производства, отмечают, что замена переднего сальника коленвала может быть необходима и раньше, поскольку он нередко выходит из строя через 30 000 километров. Смазка будет поступать наружу, даже если на первый взгляд деталь кажется исправной.

Продолжать ездить на машине, не выполнив замену сальника коленвала, нельзя. Дело в том, что в этом случае авто будет потреблять слишком много масла из-за его утечки через уплотнитель. Кроме того, мотор загрязнится: на него станут налипать микрочастички пыли.

Однако самое неприятное последствие, которое вас ожидает, если не сделать замену сальника коленвала, это выход из строя силовой установки. Из-за течи смазки окажется недостаточно, а мотор будет продолжать работать, в результате может потребоваться капитальный ремонт с серьезными вложениями.

Хуже всего, если из-за несвоевременной замены сальника коленвала оборвется ремень газораспределительного механизма. Чтобы восстановить мотор после такой поломки, придется потратить крупную сумму, ведь случится загиб клапанов.

Кроме того, будет неправильно работать трансмиссия. Если уплотнитель пришел в негодность, может выйти из строя электрика автомобиля, а также датчики.

Замена задней манжеты коленчатого вала ВАЗ-2107

Снимаем коробку передач (см. Замена коробки передач) и сцепление (см. Замена нажимного диска в сборе и подшипника выключения сцепления).

1. Заворачиваем на место один из болтов крепления коробки передач.

14. Отверткой через вырез в держателе выбиваем манжету. На ее место запрессовываем новую, используя старую манжету как оправку (см. Замена передней манжеты коленчатого вала).

Установку держателя проводим в обратной последовательности.
