Замена заднего сальника коленвала на автомобилях ваз 2108, ваз 2109, ваз 21099

Руководство по замене

Перед тем, как начать работу, позаботьтесь, чтобы под рукой были все необходимые материалы. Внимательно прочитайте инструкцию и посмотрите видео.

Передний манжет

Передний манжет находится в более удобном месте, чем задний и быстрее изнашивается, поэтому начнем именно с него.

Инструменты

Чтобы поменять передний сальник коленвала ВАЗ 2109, нужны стандартные инструменты, которые есть практически у любого автовладельца:

набор ключей, головок и отверток;
ветошь;
емкость.

В этом видео показан один из способов замены на ВАЗ 2109. Также рассказывается, и чем вызвана данная неисправность.

Этапы

Как и при других работах связанных с силовым агрегатом, первым делом нужно обесточить автомобиль. Для этого снимаем минусовую клему АКБ.
Теперь нужно ослабить болты, при помощи которых крепится генератор.
Снимаем непосредственно сам ременной привод.
В заранее подготовленную емкость сливаем моторное масло.
Демонтируем защиту силовой установки.
Снимаем масляный поддон.
Убираем ремень распредвала

Здесь действовать нужно аккуратно и осторожно. Коленчатый и распределительный вал, ни в коем случае не должны провернуться

В противном случае могут повредиться клапана вследствие удара по ним поршнями.
Снимаем шкив коленвала. Делается это при помощи двух отверток.
Шпонку также нужно будет снять.
Выкрутив два болта, убираем маслоприемник.
Далее откручиваем шесть болтов и снимаем маслонасос.
Берем большую плоскую отвертку и извлекаем старый манжет.
Теперь нужно как следует промыть крышку насоса при помощи бензина и вытереть ее.
Место, в которое будет устанавливаться новый манжет, нужно смазать.
Ставим новую таким образом, чтобы ее рабочая часть направлялась внутрь.
Запрессовываем манжет при помощи оправки соответственного диаметра.
Возвращаем на место насос.
Теперь осталось в обратной последовательности установить демонтированные узлы и детали.
Слитую смазку заливаем в мотор. Можно конечно воспользовавшись, случаем провести его замену.

Все — на этом процедура завершена.

Снимать маслоносос не обязательно, можно поменять передний сальник на месте, как собственно и задний!

Запрос вернул пустой результат.

Задний манжет

Задний манжет находится несколько в ином месте и для его замены нам придется потрудиться немного больше.

Инструменты для замены заднего сальника нам понадобятся практически те же, что и при замене переднего.

Отсоединяем минусовую клему АКБ.
Первым делом необходимо снять маховик.
Далее снимаем задний щиток картера сцепления.
Откручиваем болты, которыми закреплен держатель заднего манжета.
Демонтируем его вместе с прокладкой.
Положите сам держатель так, чтобы было удобно с ним работать.
Извлекаем старый манжет из обоймы.
Ветошью нужно как следует вычистить держатель. Сразу же осмотрите его состояние, нет ли каких-то повреждений — отколов и трещинок, если подобные имеют место, то его нужно обязательно заменить.
Устанавливаем в гнездо новый.
При помощи соответствующего диаметра оправки, запрессовываем его. Проследите, чтобы рабочая кромка была повернута внутрь.
Вне зависимости от того, в каком состоянии находится уплотнительная прокладка держателя, ее нужно сменить.
Машинной смазкой смазываем кромку и фланец коленчатого вала.
Ставим держатель.
Устанавливаем снятые узлы и детали.

Запрос вернул пустой результат.

Все на этом работу по смене заднего сальника на автомобиле ВАЗ 2109 можно считать оконченной.

Извините, в настоящее время нет доступных опросов.>Видео «Правильная замена заднего манжета»

В этом видео пошагово показано, как правильно происходит замена заднего сальника коленчатого вала.

Назначение сальников

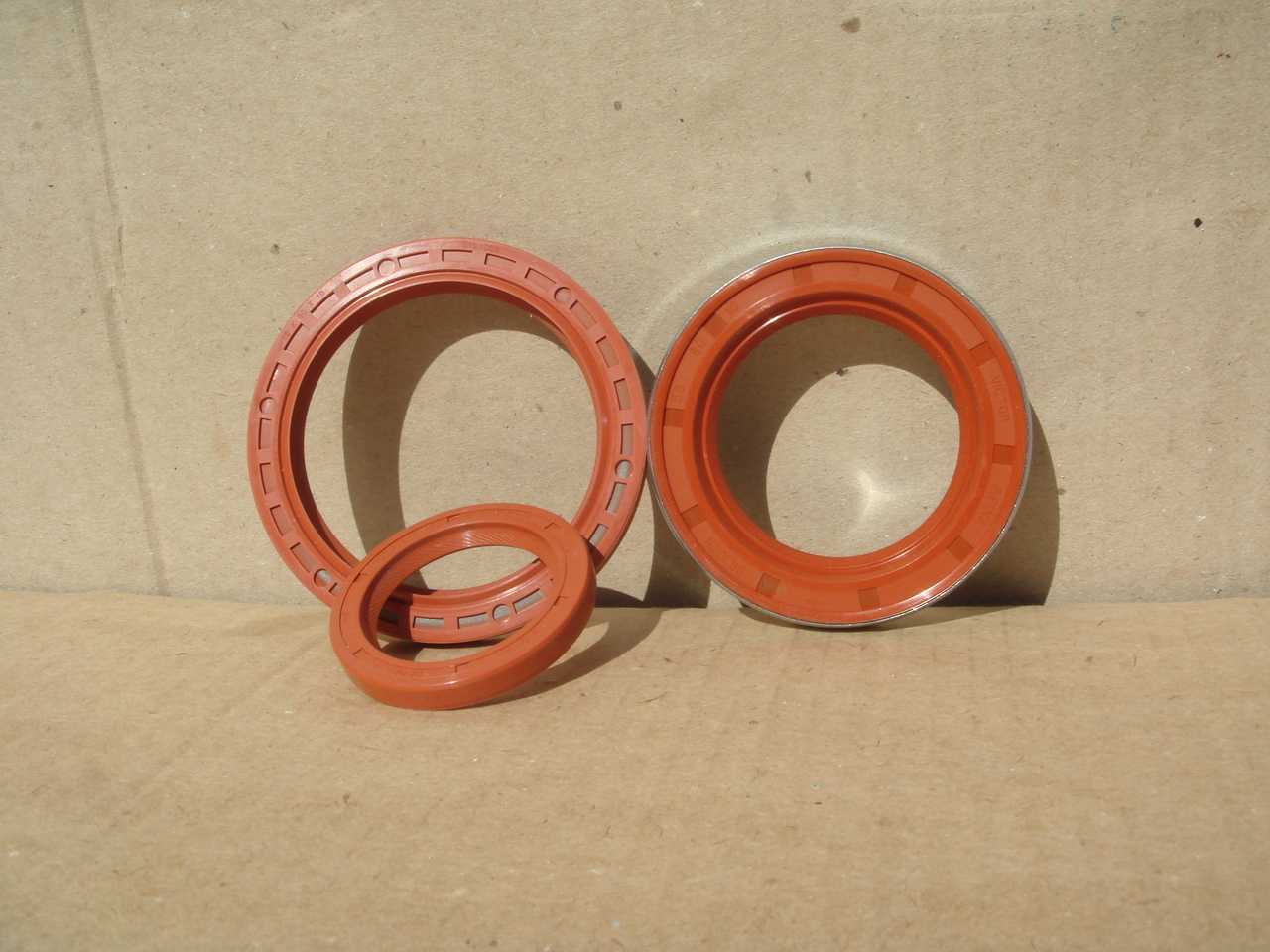

Сальник (он же радиальный уплотнительный манжет вала) – специальное устройство, которое предназначается для уплотнения вращающихся соединений деталей автомобиля. Сальники в автомобилестроении применяются очень давно, их конструкция и назначение очень непростое. Манжет в процессе работы не прикасается к поверхности вала, уплотнение деталей происходит за счет создаваемого им разрежения в области вращения вала с помощью специальных насечек.

Совет: Когда держите новый сальник в руках, слегка отогните его рабочую кромку: должна быть упругой, ровной и острой. От ее остроты зависит продолжительность работы нового сальникового манжета

Причины износа элемента

Он происходит по следующим причинам:

естественный износ в ходе длительной эксплуатации;
неправильная установка этого сальника;
избыточное давление в картере двигателя;
люфт самого коленчатого вала.

Ранее неправильно установленный уплотнитель прослужит недолго и в скором времени выйдет из строя. В результате произойдет засорение системы вентиляции картера либо обрыв шланги сапуна. Это приводит к возникновению избыточного давления масла в картере двигателя, что своей силой выдавливает и перекашивает сальник. Из-за этого он быстрее изнашивается и пропускает смазку. Те же симптомы возникают при повышенном люфте коленчатого вала, который выдавливает элемент. Это вызвано износом полуколец коренных подшипников. Они при своей нормальной работе исключают люфт коленвала. При износе полуколец вал начинает ходить из стороны в сторону, от чего полукольцо выпадает в картер. Сам коленвал начинает шлифовать коренные подшипники и крышки шатунов.

В случае поздней замены полуколец элемент может не установиться на своё посадочное место. Это будет грозить водителю заменой блока цилиндров целиком. Стоит иметь в виду все эти причины, всегда проверять правильную работу двигателя и при обнаружении проблемы обязательно её устранять. Иначе новый сальник прослужит очень мало времени, и его придётся менять снова. Чтобы не приводить мотор к масляному голоданию, следует вовремя производить замену сальника коленчатого вала (на автомобиле ВАЗ 2109 в том числе). Ниже мы рассмотрим, как это сделать.

Замена сальника коленвала ВАЗ-2109

В автомобиле есть масса узлов, в конструкции соединения которых, используются сальники. Самую важную роль данный уплотнитель играет в коленчатом вале мотора. В процессе эксплуатации сальники теряют свою эластичность. Из-за снижения упругости и изоляционных характеристик, происходит утечка смазывающего материала, что ухудшает работоспособность двигателя и создаёт массу проблем владельцу. Замена сальника — это достаточно сложная процедура, требующая знаний конструктивных особенностей двигателя и наличия определённых навыков. Порядок выполнения замены заднего и переднего сальника коленвала отличается и имеет несколько нюансов из-за конструктивных особенностей силового агрегата.

Замена передней манжеты

Как уже упоминалось выше замена переднего сальника коленвала на ваз 2109 является наиболее частой и востребованной процедурой, поэтому при проведении ремонтных работ очень важно точно соблюдать все рекомендации завода изготовителя и быть предельно аккуратным, так как свойства резины, из которой выполнен сальник таковы, что ее очень легко повредить при монтаже.Существуют два способа замены передней манжеты коленвала: быстрый — «самопальный» и рекомендованный заводом изготовителем

Первый способ

Способ, выдуманный самими автовладельцами, заключается в следующем:

Снимаем ремень ГРМ;
С помощью двух отверток/мотажек демонтируем с коленчатого вала зубчатый шкив, не забываем про его шпонку;

Демонтаж шкива коленвала и его шпонки

Крючком или отверткой выдираем старый манжет;

Вытаскиваем старый манжет

Ставим на место новую манжету, при этом для облегчения монтажа смазываем ее поверхность маслом;
С помощью оправки забиваем его до упора.

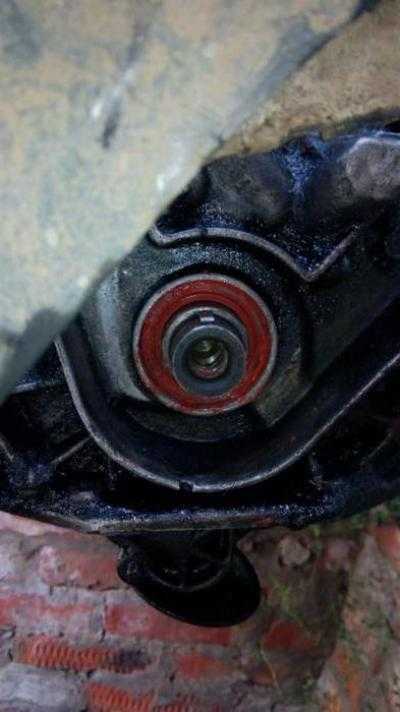

Установка нового сальника

Второй способ

При замене переднего сальника коленвала ваз 2109 нам потребуются следующее:

Пара отверток;
Накидной ключ на «17»;
Накидной и рожковый ключи, а так же головка на «10»;
В качестве оправки головка на «27»;
Ключ для натяжки ролика ГРМ;
Так как при «правильной» замене передней манжеты требуется демонтировать масляный насос, необходимо запастись его новой прокладкой;
Ну и, конечно же – новый сальник.

Далее необходимо обеспечить доступ к картеру двигателя для чего ставим автомобиль на эстакаду или подъемник, сливаем масло и как при любом ремонте – отсоединяем аккумуляторную батарею.

При наличии снимаем защиту двигателя, а точнее его картера;
Ключом на десять откручиваем четыре болта крепящих защитную крышку ГРМ и снимаем ее;
Шесть болтов крепления защитной крышки правой половины моторного отсека откручиваем с помощью ключа на «8»;
Снимаем ремень привода генератора, ослабив ключом на «17» его натяжку;
Снимаем правое переднее колесо;
Включив низшую передачу, используя ключ на девятнадцать «срываем» болт крепящий шкив, затем откручиваем его и снимаем сам шкив;
Устанавливаем в верхнюю мертвую точку (приходящуюся на такт сжатия) поршень первого цилиндра. При этом установочные метки на заднем защитном кожухе и приводе распределительного вала должны совпадать, а метка на маховике, наблюдаемая через лючок кожуха сцепления, расположена напротив среднего деления установочной шкалы.

Совет! Прокручивать коленчатый вал можно прокручивая вывешенное переднее колесо, и включив пятую передачу.

Ключом на «17» ослабляем натяжной ролик и снимаем ремень газораспределительного механизма;
Демонтируем в картере сцепления его нижнюю крышку, открутив ключом на «10» четыре крепящих ее болта;
Головкой на «10» откручиваем шестнадцать болтов крепящих крышку картера двигателя и снимаем ее вместе с прокладкой;
Той же головкой откручиваем болты крепящих маслоприемник к масляному насосу и ко второму коренному подшипнику, снимаем его;

Демонтаж маслоприемника

По аналогии с первым способом, двумя отвертками демонтируем зубчатый шкив (так же следим за шпонкой, что бы ни потерять ее);
С помощью ключа на «10» откручиваем 6 болтов масляного насоса (крепящих его к блоку двигателя)…

Откручиваем маслонасос

…и обстучав корпус насоса, снимаем его вместе с сальником.

Демонтаж масляного насоса

Дальнейший процесс замены мы рассматривали в первом варианте, ну а сам процесс сборки происходит в обратной последовательности. Не забываем поставить новую прокладку под масленый насос, предварительно помазав ее герметиком (облегчает ее установку на блок цилиндров).

Внимание! При монтаже масленого насоса необходимо убедится в том, что его направляющие штифты входят в соответствующие технологические отверстия в блоке цилиндров двигателя и в том, что при установке рабочая кромка сальника не деформировалась. Под крышку картера так же желательно установить свежую прокладку

Под крышку картера так же желательно установить свежую прокладку.

Совет профи, почему меняя передний сальник, нужно поменять и задний, почему покупая сальники, необходимо знать моторное масло, которое используется в автомобиле

Замена заднего сальника ВАЗ 2109 процедура более сложная, но выполнимая. Главным условием является не спешка, а вдумчивость всех решений по замене. Процессы по подготовке к замене всё те же, для процесса замены нужно выполнить следующие манипуляции:

Снять моховик и задний щиток картера сцепления;
Снять сцепление, сделать это нужно предельно аккуратно и деликатно, дабы не нарушить устройство механизмов;
Далее следует демонтировать коробку передач;
При помощи торцового ключа нужно выкрутить все крепежные болты сальника сзади (нужно положить держатель на поверхность и при помощи оправки и молотка выбить сальник);
Держатель следует протереть от грязи и проверить на предмет сколов, трещин иди сточившихся участков;
Далее необходимо взять новый сальник и установить его в держатель, предварительно очистив насухо его, а затем следует его обработать моторным маслом.

Работа по замене заднего сальника сложнее. Если он неисправен, то может западать сцепление, поэтому не стоит откладывать проведение ремонта. Как и в первом случае, обесточьте двигатель. Далее действуйте по алгоритму:

Снимите маховик сцепления.
Демонтируйте задний щит картера сцепления.
Найдите и выкрутите болты, крепящие держатель заднего сальника.
Удалите его с места вместе с прокладкой.
На ровную поверхность положите держатель так, чтобы у вас был к нему удобный доступ.
Извлеките сальник из обоймы.
Проведите визуальный осмотр держателя. На нем не должно быть сколов, трещин и иных повреждений. Если они присутствуют, то стоит заменить эту обойму. При помощи ветоши тщательно очистите держатель.
На место старого манжета установите новый.
Поверните рабочую кромку внутрь и при помощи специальной оправы запрессуйте деталь. В этом случае вам придется более тщательно подбирать оправу под диаметр, так как он достаточно велик. Лучше всего для этой работы иметь в гараже набор оправ.
Осмотрите уплотнительную прокладку, которую вы изъяли вместе с держателем, если она сильно изношена, то необходимо провести замену этого расходника.
Очистите от загрязнений кромку и фланец коленвала, после чего смажьте его машинным маслом.
Верните на место держатель и проведите сборку механизма сцепления.

Обратите внимание, что сальники изготавливают не только разных диаметров. Их нужно подбирать в зависимости от того, какое моторное масло вы заливаете в свой ВАЗ-2109

Если приобрести сальник для минерального состава, а залить в мотор синтетический, то манжета просто растворится.

Перед установкой любого сальника необходимо смазать посадочное место маслом. Также обязательно примерьте манжету на вал. Иногда даже фирменные варианты не подходят по диаметру вала. В этом случае не стоит прикладывать усилий для установки сальника, а лучше потратить дополнительные средства на новую комплектующую.

autoruk.ru

Конструкция сальников коленвала

Сальник представляет собой специальный уплотнительный элемент, который используется для создания герметичного соединения между движущимися элементами двигателя автомобиля. Он выполнен в виде кольца с жёсткой внешней поверхностью и эластичной внутренней кромкой. Для исключения малейшей протечки масла наружу, предусмотрена специальная пружина, которая обжимает вал, обеспечивая повышенные показатели герметичности. В процессе работы сам уплотнитель недостаточно прилегает к поверхности вала. При этом уплотнение деталей реализуется за счёт создаваемого разряжения с помощью специальных насечек. В данной статье мы поговорим о том, как производится замена сальника коленвала ВАЗ-2109 в гараже своими руками. Одним из основных преимуществ выполнения этой процедуры является то, что для её реализации не требуется специальное оборудование или установки, которые имеются только в профессиональных сервисных центрах.

Этап подготовки

Скорость и качество ремонтных автомобильных работ в большинстве случаев зависит от подготовки. Любые технические операции требуют наличия соответствующего инструмента, расходных материалов и подготовки самой машины. Перед началом операции необходимо помыть моторный отсек и позаботиться о наличии чистой ветоши, с помощью которой можно будет с лёгкостью удалять загрязнения. Для максимально удобства также автомобиль желательно расположить над смотровой ямой, так часть этапов будет требовать манипуляций под машиной. Из инструментов нужно подготовить полный комплект ключей, молоток, отвёртки, а также оправки для монтажа сальников. Для смены переднего уплотнителя понадобиться ключ на 27. Замена заднего сальника коленвала невозможна без отрезка трубы или другого похожего по конфигурации предмета с наружным диаметром 9 см. Помимо этого, нужно приобрести новые прокладки (уплотнители) для масляного насоса. Если будет производиться замена заднего уплотнителя, понадобятся новые держатели. Стоит помнить, что при замене любых вышедших из строя узлов нужно в обязательном порядке произвести замену всех уплотнительных прокладок. Если будет производиться замена сальника коленвала ВАЗ-2110, то нужно помнить, что задний и передний уплотнители абсолютно отличаются. Они различаются как по габаритам, так и по конструкции.

Замена заднего сальника коленвала ВАЗ 2109

Снять моховик и задний щиток картера сцепления;
Снять сцепление, сделать это нужно предельно аккуратно и деликатно, дабы не нарушить устройство механизмов;
Далее следует демонтировать коробку передач;
При помощи торцового ключа нужно выкрутить все крепежные болты сальника сзади (нужно положить держатель на поверхность и при помощи оправки и молотка выбить сальник);
Держатель следует протереть от грязи и проверить на предмет сколов, трещин иди сточившихся участков;
Далее необходимо взять новый сальник и установить его в держатель, предварительно очистив насухо его, а затем следует его обработать моторным маслом.

Производить замены согласно этой инструкции можно только в том случае, если она используется как дополнение к знанием, полученным ранее, использовать ее для первого процесса замены не стоит, так как в подробностях упущены многие разъяснительные моменты. Вообще, для качественной замены сальника следует обратиться на станцию ТО, где за считанные часты все сальники будут заменены.

https://youtube.com/watch?v=HV36-sJcgz4

Причины замены сальника мотора в ВАЗ 2109

Сальники ВАЗ 2109 стоит заменять каждые 45-55 000 км пробега, они меньше служат, чем в иностранных автомобилях, однако проблемы у них примерно те же. Основной причиной замены сальника является время. Так, со временем составные части разбалтываются и расслабляются, что приводит к протечкам масла и, соответственно, к потере производительности мотора. Несвоевременные замены сальника могут быть следствием следующих причин преждевременного износа:

Замена масла не в установленные сроки;
Неаккуратный ремонт;
Перегревы мотора, которые в ВАЗ 2109 являются частым явлением.

Самой частыми причинами преждевременной замены сальников являются несвоевременная замена масла и перегрев. ВАЗ 2109 довольно старый автомобиль и все компоненты в нем изготавливаются и изготавливались по довольно старым принципам. Замена масла в данном автомобиле должна проводится не каждые 7500 км пробега, а каждые 5000 пробега. Связано это с некоторой неаккуратностью при изготовлении деталей, что влечет за собой быстрое изнашивание без нового моторного масла. Заменять масло так часто нужна для того, чтобы выводит из мотора металлические частицы, которые снижают производительность и изнашивают мотор.

Перегревы в ВАЗ 2109 являются обычным делом, связано это с маломощностью моторов, из которых владельцы пытаются выжать максимум и даже больше. Перегреваясь, каучук (резина_ из которой изготовлена внутренняя часть сальника, меняется структуру и ослабевает, позволяя протекать маслу наружу.

Замена переднего сальника коленвала 2109, пошаговая инструкция

Быстрее, удобнее и легче менять передний сальник, который расположен у конца коленчатого вала, имеющего шестерню привода газораспределительного механизма. Чтобы его заменить, нужно выполнить такие мероприятия:

Снимаем защиту мотора и крышку ремня газораспределительного механизма (ГРМ).
Далее ставим поршень первого цилиндра в верхнюю мертвую точку на такт сжатия.
Затем ослабляем и снимаем ремень ГРМ.
Поднимаем домкратом и снимаем правое переднее колесо.
Демонтируем шкив, после чего снимаем ремень привода генератора.
При помощи двух отверток демонтируем шкив коленвала (сразу снимите шпонку).
Сливаем моторное масло.
Откручиваем масляный насос, где установлен сальник.
С помощью отвертки извлекаем старый сальник.
Далее на верстаке при помощи головки на «27» или насадки монтируем новый сальник.
Производим сборку в обратном порядке.

Замена сальника коленвала ВАЗ 2109: пошаговая инструкция

Сперва автомобиль устанавливается на ручной тормоз. Ослабляется гайка фиксации генератора к натяжной планке, и снимается ремень привода генератора. Далее следует позвать помощника, чтобы он включил пятую передачу и держал нажатой педаль тормоза, чтобы исключить проворачивание коленвала. Это не даст открутить болт крепления шкива привода вспомогательных агрегатов. Для удобства можно снять переднее правое колесо и длинным воротком откручивать болт крепления шкива.

Что далее? Сняв элемент, необходимо добраться до зубчатого шкива газораспределительного механизма. Для этого разбирается пластиковая защитная крышка, у автомобиля вывешивается одно колесо, включается третья или пята передача. Вращением колеса по часовой стрелке выставляются две метки: на шкиве распределительного вала и коленчатого.

Затем можно снять ремень ГРМ. С помощью плоской отвертки поддевается и снимается зубчатый шкив коленвала, а далее и шпонка на его фланце. Теперь отвёрткой можно выковырять старый сальник. Его мы поддеваем за самый крайний контур

Это стоит делать с осторожностью, чтобы не оставить царапины на фланце коленвала

Эти деформации будут быстрее изнашивать новые сальники даже при правильной установке. Некоторые применяют хитрый способ снятия: вкручивают в него саморез, зажимают пассатижами и выдёргивают его вместе с уплотнителем. Перед установкой рабочую (внутреннюю) поверхность сальника смазывают моторным маслом. Далее устанавливают на посадочное место. Запрессовывать новый сальник следует с помощью выточенной оправки или бруска, аккуратно постукивая по нему молотком.

Важно не повредить корпус элемента. Новый уплотнитель должен быть запрессован до упора и чётко стоять на своём посадочном месте без перекосов
