Замена наконечников рулевых тяг ваз 2114

Лада 2115 Best lover › Бортжурнал › Простой способ регулировки рулевой рейки ВАЗ 2108-2115.

Андрей Сафонов, 35 лет Я езжу на Лада 2115 Best lover Белгород, Россия

Здравствуйте! Давненько не общались! Навёрстываю.Недели две назад (а может и больше) обнаружил стук спереди справа при езде по кочкам (а их с…а немало).И до последнего времени пытался разобраться с причиной. Стойка вроде живая, рулевой наконечник живой, подшипник шаткости не имеет, пружина на месте и цела, в общем непонятно. И вот позавчера при очередной попытке разобраться я залез под капот и подергал за рулевую тягу, и тут я увидел причину стука- это была шаткость рулевой рейки. Да такая шаткость, что рейка почти доставала до ВУТа. И при этом ни градуса люфта!Хотел вчера купить ключик регулировочный, но пока после работы доехал, все магазы были закрыты. А вот сегодня успел и купил почти в последнюю минуту до закрытия.

А вот и он, еще муха не сидела!

Приехал, перекусил и в гараж. Вспомнил вот эту статейку www.drive2.ru/l/3421868/ и решил сделать так-же, но рука не пролазит в окно рулевой тяги. Тогда снял колесо, подложил его под рычаг и опустил машину, а дальше все просто. Вытягиваем чапок резиновый и вставляем ключ.

Вот ключ в гайке

И даже не падает

А дальше понемногу тянем ключ на себя до исчезновения люфта, но при этом нужно крутить рулём, чтобы не появилось многократное увеличение усилия вращения или хуже того закусывание. Я, например, крутанул так, что руль стал очень туго крутиться и пришлось немного отпускать. Усилие вращения в моем случае как было, так и осталось одинаковым в любом положении руля. Но если у кого-то в центральном положении руль крутится нормально, а по сторонам туго (после регулировки), то стоит задуматься о ремонте механизма.В общем все быстро, просто и недорого, на СТО было-бы дороже. Всем удачи и послушных железных коней! Будьте на нашей волне и мы будем Вам рады!

Цена вопроса: 100 ₽

почти два года назад Пробег 54000 км Метки: самостоятельный ремонт

Признаки неисправности рулевых наконечников

Рулевые наконечники необходимо заменить, если при езде по неровностям, а также при ускорении движения ощущается биение руля и вибрация, отдающаяся в педаль газа. Визуально определить, в каком состоянии находятся наконечники рулевой рейки, можно только во время проверки пыльников. Эти детали оказывают непосредственное влияние на развал-схождение, а значит, заменять их следует вовремя, поскольку резина начнет стираться неравномерно.

Замена наконечников рулевой рейки также проводится, когда автомобиль находится на подъемнике либо на яме. Кстати, эту процедуру лучше всего доверить мастерам, поскольку работа требует точности и силы в руках. В общей сложности весь процесс замены наконечников занимает не более одного часа, поэтому вам не придется надолго расставаться со своим любимым автомобилем.

Помните, что при своевременной замене наконечников рулевая рейка вашего автомобиля будет служить гораздо дольше, а качество езды заметно улучшится.

https://youtube.com/watch?v=PzWEOeNqc4c

О чем нужно помнить?

Перед началом проведения ремонта обязательно обработайте все резьбовые соединения проникающей смазкой типа WD-40. Если таковой нет, можно заранее обильно смазать тормозной жидкостью. Так как на поворотном кулаке находится отверстие конической формы, необходимо при разборке использовать только съемник. Гайки, которыми производится регулировка длины тяги, необходимо тоже обязательно обработать смазкой.

Если не делать этого, выкрутить гайки окажется проблематично. Как вариант – полностью демонтировать тягу и прогреть ее газовой горелкой. Обязательно придется измерить расстояние от центра шарнира до края регулировочной гайки на каждой стороне. Также нужно измерить расстояние от края тяги до этой гайки, чтобы максимально точно поставить новый наконечник. В дальнейшем это позволит добиться максимально точного схождения колес. Но это вовсе не означает, что проводить регулировку не нужно – развал и схождение обязательно придется делать.

Замена наконечников

Замена выполняется в таком порядке:

1. Выкручиваете гайки, которыми закреплены наконечники на тягах.
2. Извлекаете штифт из пальца.
3. Ключом на «19» выкручивается гайку на наконечнике.
4. Устанавливаете съемник на палец и медленно прокручиваете болт.
5. Как только выйдет из поворотного кулака палец наконечника, разборка окончена.
6. Устанавливаете новый наконечник и накручиваете его до тех пор, пока общая длина тяги не будет такой же, как и на старом элементе.

Обязательно сделайте корректировку схождения и развала колес. Вы можете приблизительно настроить. И в этом случае износ резины будет происходить намного быстрее. На СТО такая процедура стоит не более 800 рублей, по времени занимает около часа. Обязательное условие – все резьбовые соединения должны быть новыми, иначе мастер не сможет выкрутить болты и гайки. Желательно также провести замену стоек, сайлентблоков, шаровой опоры, и прочих компонентов подвески.

Подготовительные мероприятия

Многие специалисты советуют выполнить определенные мероприятия по предварительной подготовке к замене, чтобы все прошло легче и быстрее. К таковым действиям относят следующие.

1. Обработайте все гайки, крепежные элементы с помощью проникающей жидкости. Отлично подойдет WD40.
2. Если наконечники служат дольше одной зимы, для снятия их кулака потребуется воспользоваться головкой на 17, чтобы открутить гайки.
3. Если гайки прикипят, попробуйте нагреть их строительным феном. Также подойдет газовая горелка, но с ней нужно быть максимально аккуратным.
4. Подготовьте инструменты для снятия наконечников.

Сегодня применяют два способа демонтажа рулевых наконечников — современный и традиционный. Первый предполагает использование специального съемника, а второй — кувалды.

Домкрат и WD40 наготове

Традиционный способ демонтажа предполагает такие действия:

• Руль выкручивается до упора;
• По поворотному кулаку наносится несколько сильных ударов;
• Под действием вибрации наконечник выскакивает.

Но есть у метода два серьезных недостатка.

1. Потребуется особый навык, чтобы нанести точные, но в то же время аккуратные и сильные удары.
2. Подобный метод способен сократить срок службы рулевых реек.

Потому оптимальный вариант — это съемник. Приобрести его можно буквально на 200-300 рублей, зато пригодится в будущем и существенно сохранит целостность остальных деталей при замене РН.

Демонтажные работы

Замена

Процедура замены проводится достаточно просто. Особенно, если вы заранее подготовили соединительные элементы и обзавелись съемником.

1. Поднимите с помощью домкрата одну из сторон, где начнете менять наконечники.
2. Выверните руль до такой степени, чтобы вам было удобно выполнять замену поврежденных элементов.
3. Обработайте еще раз элементы с помощью проникающей жидкости.
4. Выкрутите крепежную гайку.
5. Извлеките наконечник из отверстия поворотного кулака. Тут как раз потребуется съемник или традиционный дедовский способ с применением кувалды.
6. Проверьте, в каком состоянии находятся рулевые тяги. Порой их лучше заменить еще на первых парах износа. К тому же, вы все равно полезли в этот узел.
7. Проведите замену поврежденных наконечников на новые.
8. Выполните процедуру обратной сборки.

Сборка

1. Аналогичным образом сделайте со вторым колесом.
2. Рекомендуем дополнительно подумать относительно защиты резьбовых соединительных элементов от воздействия влаги и грязи. Для этого резьбу можно смазать литолом, графитовой смазкой, надеть трубку подходящего диаметра или использовать термоусадку.
3. Завершив замену рулевых наконечников, посетите СТО с целью регулировки развал схождения.
4. Если на СТО ехать не хотите, тогда заранее посчитайте количество оборотов при снятии старого наконечника. Новый закручивается на аналогичное количество оборотов.
5. Выезжайте на прямую дорогу и проверяйте, не заносит ли автомобиль в стороны при прямолинейном движении.

Одно из главных условий успешной замены — это выбор качественных деталей.

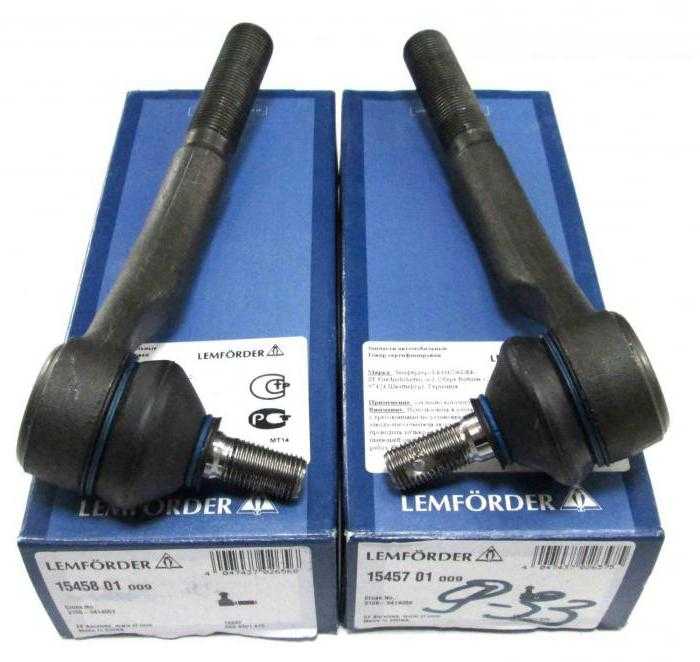

Новая деталь

Что выбрать

Напоследок приведем несколько вариантов наиболее востребованных рулевых наконечников, которые используются сегодня при замене на ВАЗ 2114. Так вы сможете для себя решить, что выбрать и какие лучше.

Производитель	Стоимость
АвтоВАЗ	620 рублей
ТРЕК	620 рублей
ВИС	730 рублей
Lemfoerder	830 рублей
Finwhale	860 рублей

Последние два наконечника зарубежного производства. Их цена от этого выше. Но и качество несколько превышает продукцию АвтоВАЗ.

Заменить РН не так сложно, чтобы обращаться на СТО и платить за работу мастеров 500-1000 рублей. С этой задачей вполне можно справиться своими руками, опираясь на видео и представленные инструкции.

Рулевое управление автомобиля

Одним из важных узлов автомобиля является рулевой механизм. Рулевая рейка в автомобиле - наиболее важная часть узла. Через нее усилие, прикладываемое водителем на руль с помощью наконечников и тяг, передается на рычаги поворота, которые соединены с управляемыми колесами через цапфы. Из этого следует, насколько важна исправность рулевой рейки для безопасного движения автомобиля.

На фото представлены элементы составляющие конструкцию управления рулем.

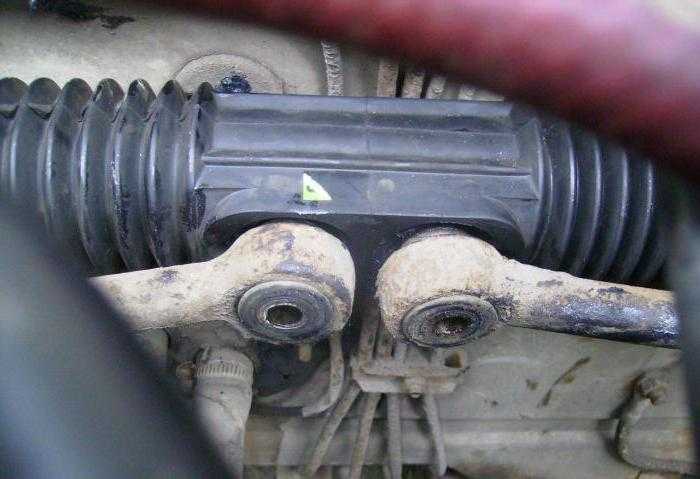

Устройство рулевой рейки

Составляющие узла рулевой рейки:

• Позиция 20 – рейка.
• Позиция 21 – опорная втулка рейки.
• Позиция 22 – демпфирующее кольцо.
• Позиция 23 - резинометаллический шарнир.
• Позиции 10, 11, 14 – детали крепления рейки к рулевым тягам.
• Позиция 12 – скобы для крепления рулевого устройства к щитку впереди кузова, 13 – резиновые опоры рулевого механизма, 15 – защитный чехол устройства. С рейкой позиции 20 в зацепление входит приводная шестерня, установленная на подшипниках в картере позиции 17 узла рулевой рейки. Металлокерамческий упор, уплотненный резиновым кольцом в картере, поджимает рейку к шестерне пружиной, которая упирается в гайку.

Стопорное кольцо препятствует раскручиванию гайки.  На картере и пыльнике рулевого механизма расположены метки, облегчающие правильную сборку узла.

Признаки поломки

У рулевых наконечников (РН) есть два главных врага.

1. Грязь. РН — это шарнирные детали, потому при повреждении пыльника в механизм начинают поступать различные твердые частицы мусора, пыли, грязи. Возникает трение, детали начинают быстрее изнашиваться, движущиеся компоненты разрушаются.
2. Плохие дороги. Сколько кочек, ям, бордюров вам приходится преодолевать каждый день? Все эти удары негативно влияют на состояние наконечников — шарнир начинает активно изнашиваться, возникает люфт в вертикальном направлении.

При обнаружении неисправности наконечника он подлежит обязательной замене. Реставрацией, восстановлением работоспособности лучше не обходиться.

Многих интересует вопрос, как же можно проверить рулевые наконечники и убедиться в их износе или напротив, целостности. Ехать для этого на СТО и платить деньги не обязательно.

Для проверки состояния РН необходимо повернуть колесо до упора в одну сторону, удалить всю грязь с пыльника. Если на резине имеются разрывы, трещины, тогда деталь износилась и уже не выполняет свои функции должным образом. Делать подлежит замене. Аналогичным способом проверяется второе колесо.

Есть еще одно важное мероприятие, которое рекомендуется проводить даже при отсутствии признаков износа РН. Для этого между поворотным кулаком и тягой вставляется монтировка, после чего детали перемещают относительно друг друга

Если при этих манипуляциях не возникает вертикальный люфт, все хорошо. Если он есть, придется обязательно поменять компонент.

Процесс замены рулевых наконечников

Замена наконечников рулевых тяг – это процедура не из легких и может отнять много сил и времени.

Теперь, перейдем непосредственно к вопросу замены. Для начала необходимо собрать необходимый инструментарий. Что же пригодиться в процессе: домкрат, набор ключей (19, 24, 27), баллонный ключ, монтировка и молоток, ВД-40. Когда все необходимое собрано, покупаем новые наконечники и переходим к процессу замены:

1. Ставим автомобиль на домкрат, при этом, не забыв зафиксировать его от отката.

Автомобиль установлен на домкрат и готов к проведению ремонта

Снятое переднее колесо с автомобиля

Вынимаем шплинт с рулевого наконечника

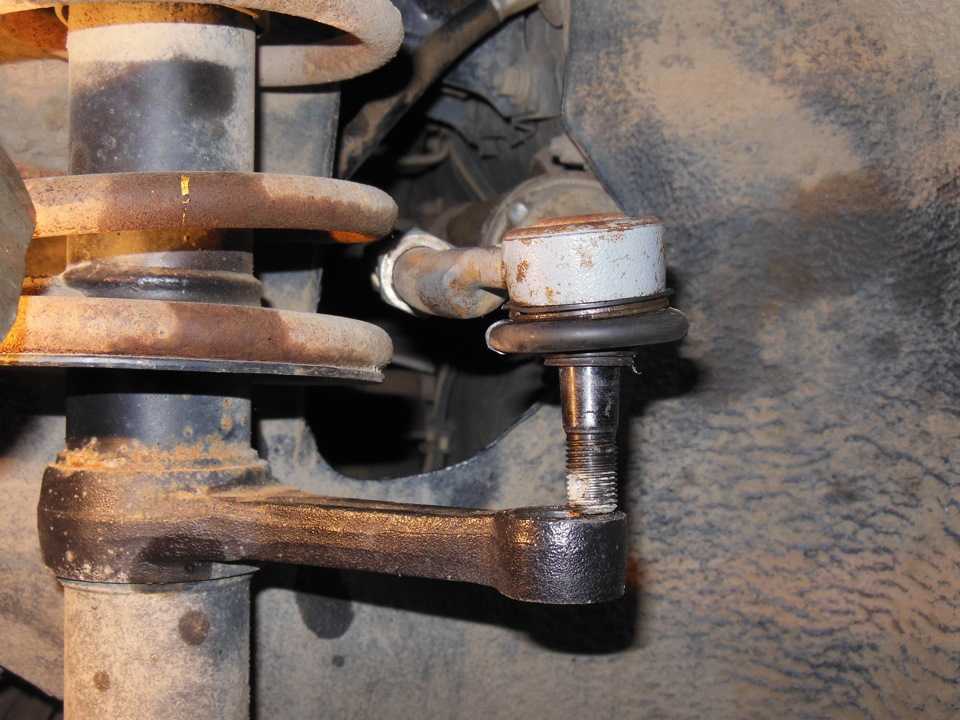

Выпрессовываем рулевой наконечник

Замер длинны рулевого наконечника

Откручиваем рулевой наконечник

Окончательный демонтаж наконечника

Признаки неисправности

Потёк наконечник из-за «прохудившегося» пыльника

Признаком выхода из строя может стать посторонний шум в передней части подвески или уклон автомобиля при движении в сторону, при этом руль будет стоять ровно.

Выбор детали

Выбор любой автомобильной детали – это тяжело. Особенно этот вопрос касается ходовой части, которая отвечает за управление автомобилем и безопасность, в первую очередь. Поэтому, к выбору изделия стоит подходить тщательно и взвешенно. Так, кроме оригинального рулевого наконечника существует ряд аналогов, которые стоит и рекомендовано к установке на автомобиль.

Оригинал на ВАЗ-2114

2108-3414056 и 2108-3414057 – оригинальные каталожные номера правой и левой рулевых тяг, которые производятся на заводе АвтоВАЗ. Устанавливаются в посадочные места легко и не требуют переделок или прочих модернизаций. Средняя стоимость составляет 1 500 рублей за комплект.

Парочка артикулов дешевых заменителей на Экзисте

Кроме оригинальных запасных частей существует ряд аналогов, которые рекомендованный к установке и полностью сертифицирован. Итак, в таблице ниже наведен список с указанием названий производителей, каталожных номеров и цен на рулевые наконечники, которые можно установить на ВАЗ-2114.

Самостоятельная замена наконечника рулевой тяги ВАЗ 2114

Замена наконечника рулевой тяги ВАЗ 2114 — далеко не самая приятная работа, которую мне приходилось выполнять. Однако, проблема имеется и ее нужно устранить. Неисправность дала о себе знать в виде надоедливых скрипов, которые чередовались со стуками, автомобиль стал напоминать телегу, особенно на небольшой скорости. Первое, что пришло в голову — «накрывается» шаровая, однако после детальной диагностики оказалось, что нужна срочная замена наконечника рулевой тяги.

Вам понадобится следующий инструментарий:

• Домкрат;
• Ключи на: «19», «24», «27»;
• Съемник для выпрессовки пальца из рычага или монтажная лопатка и молоток;
• Штангенциркуль;
• WD-40 или тормозная жидкость.

Итак, к вашему вниманию детальный фотоотчет о том, как самостоятельно заменить наконечник рулевой тяги на ВАЗ 2114.

1. Первым делом необходимо «вывесить» колесо, затем снят его полностью.

2. Рулевое колесо выверните максимально (вправо ли влево, в зависимости от того с какой стороны вы производите ремонт).

3. Достаньте шплинт, после чего используя ключ на «19», открутите гайку крепления самого наконечника.

4. Возьмите съемник и выпрессуйте палец из рычага. Если съемника не оказалось, используйте монтажку и молоток.

5. При помощи «штангеля» замеряйте расстояние, это вам пригодится при сборке и установке углов колес.

6. Удерживая муфту ключом на «24», открутите по часовой стрелке контргайку ключом на «27». В случае, когда контргайка прикипела или заржавела, возьмите WD-40 или тормозную жидкость.

7. Далее открутите наконечник против часовой стрелки.

8. Замена наконечника рулевой тяги ВАЗ 2114 практически завершена, осталось только установить новый наконечник. Для этого возьмите литол 24 и тщательным образом смажьте резьбу.

Сборка производится в обратной последовательности, не забудьте замерять расстояние, а также в случае необходимости отрегулировать развал-схождение колес.

Рекомендуем почитать

Снимать головку блока цилиндров (ГБЦ) нужно при замене прокладки, блока, а также, когда проводится ремонт механизма поршневой группы и ее клапанов или .

Неотъемлемыми составляющими ходовой части являются опорные подшипники и передние стойки. Из-за амортизаторов и стоек смягчаются удары, идущие от .

Неисправность ходовой части может стать причиной очень серьезных нарушений работы автомобиля, даже привести к потере управляемости. Заменять рулевые .

Если двигатель сильно перегревается, потребуется капитальный ремонт и большие денежные вливания. Чтоб это предотвратить, нужно отслеживать уровень ОЖ, .

Инструменты, которые потребуются в работе

Для ремонта рулевой рейки ВАЗ 2113 2114 2115 своими руками потребуются такие инструменты:

• шестигранники;
• домкрат;
• специальный съемник для отсоединения тяг руля;
• проникающая жидкость, например, WD-40;
• набор ключей;
• смазка, в заводском исполнении это «ШРУС-4», но можно использовать и другой состав;
• ветошь.

Ремонт своими руками вполне обоснован экономически, поскольку цена замены рулевой рейки ВАЗ 2114, 2113 или 2115 в автосервисах в среднем составляет 1,2 тысячи рублей на  23.01.2019 года. А это половина стоимости самого устройства.

На заметку! Многие автомобилисты задаются вопросом нужно ли ремонтировать имеющийся рулевой механизм, или лучше устанавливать новый. Практика показывает, что это целесообразно, если неисправны отдельные элементы. Например, можно сделать замену пыльника рулевой рейки ВАЗ 2114 или других деталей.

Замена наконечников

Замена выполняется в таком порядке:

1. Выкручиваете гайки, которыми закреплены наконечники на тягах.
2. Извлекаете штифт из пальца.
3. Ключом на «19» выкручивается гайку на наконечнике.
4. Устанавливаете съемник на палец и медленно прокручиваете болт.
5. Как только выйдет из поворотного кулака палец наконечника, разборка окончена.
6. Устанавливаете новый наконечник и накручиваете его до тех пор, пока общая длина тяги не будет такой же, как и на старом элементе.

Обязательно сделайте корректировку схождения и развала колес. Вы можете приблизительно настроить. И в этом случае износ резины будет происходить намного быстрее. На СТО такая процедура стоит не более 800 рублей, по времени занимает около часа. Обязательное условие – все резьбовые соединения должны быть новыми, иначе мастер не сможет выкрутить болты и гайки. Желательно также провести замену стоек, сайлентблоков, шаровой опоры, и прочих компонентов подвески.

После установки новых наконечников необходимо собрать весь узел. Для этого:

1. Установите палец наконечника в поворотный кулак.
2. Наживите гайку (обязательно используйте новую). Она должна закручиваться руками.
3. Затяните гайку ключом на «19».
4. Убедитесь, что отверстие в пальце совпадает с прорезью, после чего установите штифт.
5. Разогните усики штифта в стороны при помощи плоскогубцев.
6. Установите колесо и наживите болты.
7. Опустите ремонтируемую сторону и затяните колесные болты окончательно.

Аналогичным образом происходит на ВАЗ 2114 замена рулевого наконечника на другой стороне. После сборки обязательно проверьте, все ли гайки надежно затянуты.

Обратите внимание на то, что нежелательно выбивать наконечник из поворотного кулака молотком или кувалдой. Это может повредить не только сам наконечник, но и стойку, опорный подшипник, шаровую

И в результате вы замените один узел, а разобьете три.
