Ремонт и замена руля на ваз (lada) 2108/2109

Модели рулей

Ниже будет список моделей спорт рулей. Помните, что для спортивного руля нужен переходник, а тот который предоставил я подходит для ваз 2108,2109 и для ваз 2199. Сразу назову список моделей, а ниже будет их описание. PROSPORT и F1 SPORT. Моделей F1 SPORT будет пять.

1. COSMOS. Модель руля идёт с красными вставками. Диаметр данной модели 310 мм. Сделана модель из качественных материалов и имеет сертификат.
2. Руль марки F1 SPORT имеет диаметр 315 мм, что не намного больше прошлой модели. При этом имеется желтая вставка, подсветка и хромовые кнопки. Поверхность руля немного шероховата. Благодаря этому он удобный и не скользкий. Данная модель тоже сертифицирована.
3. Вторая модель руля марки F1 SPORT. Она имеет такой же диаметр, как и прошлая модель. Поверхность руля не отличается от той, которая была у прошлой. Цвет чёрный с красными кнопками сигнала. Руль имеет сертификат.
4.

На этом всё дамы и господа. Надеюсь статья была информативной и помогла вам.

Снятие руля и замена на спортивный

Стоит начать с того что есть два типа рулей на ваз 2109. Старого и нового вида. С начало будет разобран старый вид.

Подготовка к процессу. Для начала необходимо подготовить автомобиль к снятию руля. Первое, что нужно сделать, это отсоединить клемму (минус) от аккумулятора. Второе, это убедится в том, что колеса поставлены ровно. Конечно, можно и без этого, ездить вы сможете, но руль будет установлен не правильно, и поездки превратятся как минимум очень не удобные. Дальше стоит, подготовит инструменты и перчатки. Не стоит пренебрегать защитой рук.

Второй шаг, это начало снятие руля. С начало снимаем накладку на руле. С эти шагом проблем возникнуть не должно.
Дальше следует открутить гайки крепления к рулевому валу

Важно, то, что не стоит снимать гайку сразу. Необходимо оставить её закрученной на один – два оборота.
Предпоследний шаг

Сбейте руль с вала. Это достаточно просто.
Эти шагом вы завершить снятие руля. Просто открутите гайки. Точнее до откручивайте их.

Таким образом, вы снимите руль с ваз старого образца. Теперь давайте рассмотрим снятие руля нового образца.

1. На новых образцах установлена на середине руля небольшая декоративная панель. Чтобы её снять нужно, просто подцепить отвёрткой.
2. Под этой вкладкой будет два самореза, их необходимо снять. Эти саморезы держат накладку на руле.
3. После нужно открутить гайки, которые держат руль. Как это сделать описано выше.

Руль на ваз установить не настолько трудно и сейчас вы сами в этом убедитесь.

Новая рейка

Новую рейку полностью собирают, если она без тяг- можно поставить тяги со снятой рейки, они прикручены одним болтом каждая. Наконечники лучше поставить новые, копеечная деталь, стоит меньше 10 баксов, да и лишний раз не заморачиваться с ремонтом. Всё это запихиваем обратно точно так же, как и снимали. Прикручиваем болтами, смотрим, чтобы хомуты стали ровно, хотя с этим обычно проблем не возникает.

Новые наконечники надо накрутить на рулевые тяги на столько же оборотов, на сколько были закручены на снятой рейки. Схождение колёс придётся регулировать в любом случае, но до сервиса можно будет добраться безболезненно. Дальше наконечники прикручиваем на место, затягиваем всё это и ставим колёса.

В салоне прикручиваем рулевой вал к рейке. Там есть специальный паз, чтобы вставить крепёжный болт, так что нужно просто совместить две сопрягающиеся детали, чтобы не промахнутся. Вставляем болт и закручиваем. В принципе, если ничего не забыли, то рейка готова.

Технология замены

Для смены руля, нужно сначала поставить его передние колеса максимально ровно. Причем руль должен также находиться в ровном положении.

1. Затем с аккумулятора снимается минусовая клемма. Освобождается от сети автомобильный сигнал.
2. Выкручиваются винты, крепящие кожух, закрывающий рулевую колонку.
3. Удаляется нижняя часть кожуха, расположенная под рулем.
4. Освобождается рычаг настройки рулевой колонки, он опускается вниз.
5. Снимается верхний кожух.
6. Звуковой сигнал закрывает декоративная накладка. Она легко удаляется, если слегка поддеть плоской отверткой.
7. Чтобы вытащить сигнальную кнопку, откручиваются все винты.
8. Воспользовавшись удлинителем и специальной головкой, приоткручивается гайка, фиксирующая рулевое колесо.
9. Чтобы зафиксировать место нахождения рулевого колеса касательно вала, наносится метка. Также отмечается положение рычага указателя поворота, местонахождение его выключателя. Метку можно сделать мелом, прочертить мягким карандашом.
10. Чтобы освободить руль из шлицов, нужно ударить по нему несколько раз снизу. Для такой работы существует специальный съемник. Он намного облегчает снятие руля со шлицов.
11. Остается полностью открутить гайку, снять рулевое колесо с рулевой оси.

Аналогичным способом можно поменять руль на любой иномарке. Самое главное, аккуратно удалить пластмассу.

Переходник

Как говорилось ранее для установки спортивного руля необходим переходник, и я посчитал необходимым подробнее описать этот пункт. С переходниками обычно довольно часто происходит много проблем. Поскольку для установки спортивного руля на ваз нужны разные переходники. Под словом разные я имею в виду разные для разных марок.

Для ваз 2109 нужен переходник BOSS KIT NO:802. Так же этот переходник подойдёт для ваз 2108 и ваз 2199. Данный переходник имеет пластиковый чёрный кожух, отвёртка и шесть болтов. На этом можно закончить говорить о переходниках.
Штатный руль или спортивный.
Настало время обсудить спортивные рули и штатные. Поговорить об их превосходствах и недостатков. Начнём со спорт рулей.
Плюсы:

1. Материал. Спортивные рули изготовлены из качественных и легких материалов. Несмотря на легкость, рули очень прочные и прослужат не один год. Стоит так же сказать об псевдо спортивных рулях. Сделаны они из более доступных материалов.
2. Сертификаты. Спортивные рули проверяют на безопасность. Он должен выдержит трёх тонный удар и при этом только погнуться, но не сломаться.
3. Меньший размер. Спортивный руль более маленький, что обеспечит более большую скорость маневрирования.
4. Его внешний вид гораздо более красивый, нежели штатный.

Теперь, когда вы знаете о плюсах спортивного руля, можно поговорить об его минусах.

Минусы:

1. Цена. Качественные материалы, уверенность в безопасности и красота стоит больших денег.
2. При установки на ваз, может не работать функция авто отключения поворотника.
3. Для установки нужен переходник.
4. Возможно, вам не выйдет пройти технический осмотр.
5. И последнее, это опасность при аварии. Выше говорилось о сертификате безопасности, но стоит помнить, что спортивный руль довольно жёсткий.

Вот такие превосходства и недостатки есть у спортивного руля. Теперь поговорим о штатном руле. Этот руль не нужно покупать, и он уже установлен. Хотя, это даже не плюсы, а просто логические умозаключения.


Плюсы:
1. Безопасность. Штатный руль проверяют.
2. Штатный руль гораздо дешевле спортивного и купить его гораздо проще.
3. Для установки не требуется дополнительные материалы типа переходника.
На этом плюсы штатного руля заканчиваются и начинаются недостатки.

Минусы:
1. Внешний вид. Выглядит такой руль не очень красиво.
2. Размер. Начальный руль занимает много места, и он не так удобен как спортивный.
3. Материал. Обычные рули делают из более доступных материалов.
На этом недостатки стоит закончить. Выбирать какой вам больше нужен. Стоит сказать о третьем виде рулей. Псевдо-спортивные рули. Разберем и этот вид тоже.

Плюсы:
1. Доступность. Такой руль можно купить где угодно.
2. Цена. Стоит данная вещь гораздо дешевле натурального.
3. Красота. Если и покупать такой руль, то только ради красоты.

Минусы:
1. Материалы. Делают их тоже их более доступных и дешевых материалов.
2. Сертификат безопасности. Его просто нет. Невозможно предугадать то, что случится с рулем во время аварии.
3. Для установки нужен переходник.
4. Вы опять же можете не пройти технический смотр.
5. Возможно, не будет работать авто отключение подворотников.

На этом минусы руля заканчиваются.
Чем они различаются?
1. Внешний вид. Спортивные рули меньше, красивее и манёвреннее.
2. Материал. Спортивный руль из более качественных материалов. Именно спортивные, а не псевдо спортивные.
3. Цена. Спортивный руль стоит дороже обычного.
4. Сертификат. Сертификаты у рулей разные, но стоит быть уверенным, что он безопасен, в отличие от псевдо спортивного.
5. Установка. Как было сказано выше, заменить обычный руль проще. Хотя замена руля не такая сложная, но вам не нужно искать и покупать переходник.
На этом отличия заканчиваются. В основном купить настоящий спортивный руль труднее, чем псевдо или обычный и цена на него больше, но качество того стоит.

Замена старых элементов рейки

На новую опорную пластину наденьте демпфирующие кольца так, чтобы тонкая сторона резинок расположилась в середине выреза пластины. На фото это почти не видно, но при покупке ремкоплекта вы найдете в нем две нужные резинки.

Вставьте на место опорную втулку. В специальном углублении есть отверстие, в которое должны попасть два выступа на втулке. После ее установки нужно отрезать лезвием тоненькие резиночки, как на фото.

Снимите стопорное кольцо с вала шестерни специальными щипцами, а затем демонтируйте подшипник.

После этого нужно выпрессовать игольчатый подшипник при помощи особого ключа. Если у вас такого нет, вам потребуется дрель и сверло 1,2-1,5 мм. Высверлите отверстие так, чтобы оно попало на торец подшипника (смотрите фото). Через проделанное отверстие выбейте игольчатый подшипник.

Осталось только хорошенько промыть картер рулевого механизма и вставить новый игольчатый подшипник, который есть в ремкомплекте. Проделанное отверстие можно замазать смесью суперклея с металлическими опилками. Также можно воспользоваться холодной сваркой. Шестереночные механизмы следует смазать смазкой Литол или ФИОЛ.

Собирать все нужно в обратной последовательности. После этого необходимо выставить зазор между гайкой и упором — 0,12 мм.

Итак, самостоятельный ремонт рулевой рейки сэкономить вам немалую денежную сумму, так как вам понадобится для работы только ремкомплект и смазка.

Рулевая рейка ВАЗ 2109 — механизм, отвечающий за вращение рулевого колеса, передающий импульсы движения от рулевых тяг и направляющий их на колеса, обладает несложной конструкцией: она состоит из стоек, шруса, пыльников. Но малейшая поломка в той или иной детали может сказаться негативным образом на работе других систем, повлиять на управляемость автомобиля во время движения, что уже очень опасно. Поэтому необходимо следить за техническим состоянием рейки и не допускать выезда с неисправностью во избежание проблем.

Как правило, элементы рейки изготавливаются из резины. Ее преимуществами является гибкость и невысокая цена. Но существенный минус материала — быстрый износ. И чаще всего в негодное состояние приходят пыльники, элементы, защищающие конструкцию рейки от попадания губительной для нее грязи и пыли во время движения. Но как проводится замена пыльника рулевой рейки ВАЗ 2109, и что для этого нужно? Об этом подробнее далее в статье.

Рулевое управление автомобиля ВАЗ 2109

На автомобиле ВАЗ 2109 управление рулем осуществляется реечным механизмом и на рулевом колесе демпфирующим элементом. На схеме представлены:

• 1 — скоба, фиксирующая рулевой механизм.
• 2 — опоры узла.
• 3 — механизм руля.
• 4 — уплотнительное кольцо.
• 5 — фланец эластичной муфты.
• 6 — болт для стяжки.
• 7 — вал для управления рулем.
• 8 — верхняя часть кожуха для облицовки.
• 9 — рулевое колесо с демпфером.
• 10 — подшипник.
• 11 — кронштейн для фиксации вала рулевого управления.
• 12 — нижняя часть кожуха для облицовки.
• 13 — тяга руля.
• 14 — наружный рулевой наконечник тяги.
• 15 — кольцо пружинное.
• 16 — колпачок для защиты.
• 17 — кольцо для уплотнения.

Совет: Увеличить срок службы элементов шаровых шарниров тяг можно путем смазывания шарниров трансмиссионной смазкой ТМ-5-18. Для этого медицинским шприцем прокалываются пыльники шаровых шарниров тяг руля, и вводится смазка по 1 см3 в каждый шарнир. Отверстие, прокалываемое иглой шприца, очень маленькое и после окончания операции оно затягивается резиной пыльника.

Разборка рулевой рейки ВАЗ 2109

Сняв рулевую рейку, отверните болты возле рулевых тяг. Сделать это можно при помощи головки на 22, зубила и молотка (необходимо сначала отогнуть края стопорной пластины).

Головкой на 22 отворачиваем болты и снимаем стопорную пластину.

Отсоединяем рулевые тяги и снимаем опору из резины с распорным кольцом справа от рулевой рейки.

Пластиковые стяжки, которые обжимают край гофры, нужно срезать кусачками. После этого можно снять защитный чехол, а слева от картера рулевой рейки нужно удалить резиновую опору и защитный колпачок.

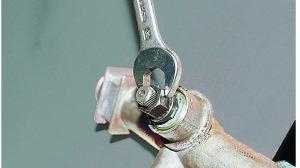

Восьмигранной головкой на 17 необходимо открутить гайку упора рейки, а затем вынуть ее.

Достаньте из середины пружину и не забудьте вынуть стопорное кольцо.

Возьмите деревянный брусок и зафиксируйте его в тисках, а затем легкими постукиваниями выбейте упор рейки. Можно взять отвертку и подцепить за углубление, расположенное по центру упора, но вытащить кольцо так будет сложнее, так как в кольцевой проточке находится резиновое кольцо.

На переднем щитке тоже нужно снять резиновый уплотнитель, а затем снять резиновый пыльник с шестерни при помощи плоской отвертки.

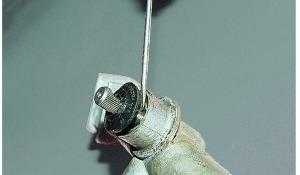

После удаления пыльника нужно демонтировать стопорную шайбу. Специальным восьмигранным ключом с головкой на 24 выкрутите гайку крепления подшипника. Диаметр внутреннего отверстия под вал шестерни должен быть не менее 18,5 мм.

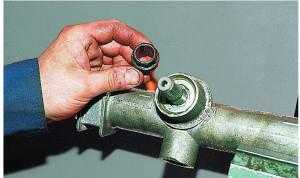

Выкрутите гайку крепления подшипника шестерни и снимите ее с вала. Возьмите ключ на 14 и вставьте его в стопорную лыску вала шестерни, а затем выньте шестерню из вала картера.

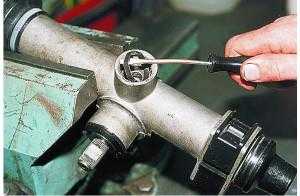

Возьмите плоскую отвертку и подденьте ею опорный вал в середине, а затем вытащите его из пазов крепления.

Технология работ

А теперь приступаем к работе.

ВНИМАНИЕ: Дождитесь полного остывания мотора, ни в коем случае, не начинайте ремонтные работы при неостывшем двигателе.

1. Первым делом снимаем теплозащиту, которая держится на трех гайках.
2. Чтобы открутить рулевые тяги, придется вооружиться боевым арсеналом — молотком, плоскогубцами и отверткой.

3. Теперь взяв ключ 22, сворачиваем болты и вытягиваем тяги из рейки.

4. Далее понадобится уже другой ключ, на 13, которым снимаем хомуты, крепящие рейку ко всей конструкции.

5. Чтобы произвести демонтаж, понадобится и самый маленький ключ на 10. Им надо отвинтить абсорбер.

6. Обычно забитый пыльник снимается с трудом, поэтому можно помочь себе ключом 13. Немного откручивая рейку, снимаем пыльник.

7. Рулевой механизм ежедневно сталкивается с таким серьезным испытанием на прочность, как дорожная пыль. Поэтому, когда вы демонтируете рейку, тщательным образом очистите ее и обработайте смазкой, дабы при монтаже нового пыльника не порвать его.

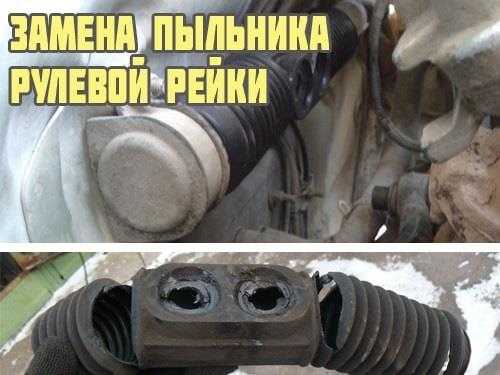

ВАЖНО! Замена пыльника рулевой рейки ваз 2109 — нехитрая работа, но ответственным моментом является финальный этап — монтаж новой детали. Здесь главное, не перекрутить и не деформировать пыльник.. Теперь, когда деталь готова к монтажу, берем болты, и вкручиваем их на место, но, ни в коем случае не поворачиваем в этот момент руль, так как в противном случае нарушится работа всей системы.Болты закручиваются ключом 22

Далее монтаж ведется в обратном демонтажу порядке.Ремонт рулевой рейки закончен. Доброй дороги и попутного ветра!

Теперь, когда деталь готова к монтажу, берем болты, и вкручиваем их на место, но, ни в коем случае не поворачиваем в этот момент руль, так как в противном случае нарушится работа всей системы.Болты закручиваются ключом 22. Далее монтаж ведется в обратном демонтажу порядке.Ремонт рулевой рейки закончен. Доброй дороги и попутного ветра!

Приходилось ли вам слышать при движении по щебню или разбитой дороге стуки со стороны рулевого управления? Если да, то скорее всего причиной этому была рулевая рейка. Она расшатывается довольно быстро и на всех переднеприводных автомобилях, включая ВАЗ 2109-2108, ее приходится иногда подтягивать. Если же подтяжка не помогает, то можно произвести ремонт или замену. В данной статье я расскажу о втором варианте, то есть о полной замене данного механизма.

Порядок снятия и установки рулевой рейки на ВАЗ 2109-2108

Прежде, чем приступать к процедуре снятия рейки, первым делом нужно будет открутить несколько гаек крепления защиты, что наглядно продемонстрировано ниже на фото:

Крепится она как сверху, так и снизу. После чего снимаем ее полностью, чтобы в дальнейшем она не мешалась при работе. Далее необходимо освободиться от рулевых тяг. Для этого откручиваем два болта крепления по центру рейки, как это представлено на картинке:

После чего без особых проблем отсоединяем их и отводим в сторону:

Далее необходимо открутить по две гайки крепления рейки хомутами по краям, как с одной, так и с другой стороны:

И отводим рулевую рейку ВАЗ 2109-2108 в сторону:

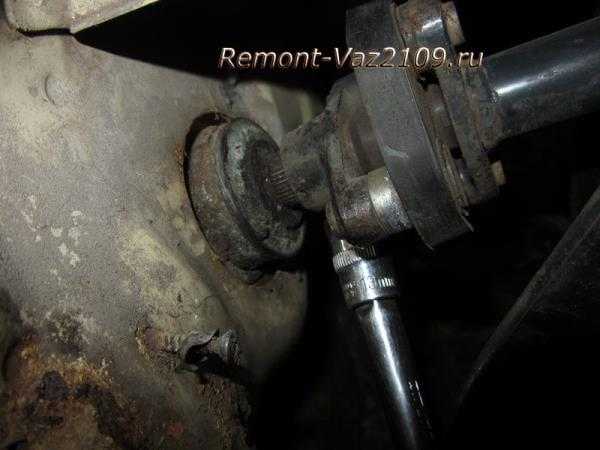

Для того, чтобы окончательно снять ее с автомобиля, необходимо открутить стяжной болт со стороны салона, который находится в самом низу рулевого вала:

И после пробуем срывать рейку с вала, и если это сделать не удастся, можно снаружи поддеть монтировкой, после чего все должно сняться без проблем.

В случае необходимости, покупаем новый механизм и производим замену. Цена новой рулевой на ВАЗ 2109-2108 составляет от 1600 до 2200 рублей в зависимости от производителя. Установку выполняем в обратном порядке, и после проведения данного ремонта необходимо проверить сход-развал передних колес

Конечно, если вы те снимали наконечники, то скорее всего это не понадобится, но все же обратите внимание на это внимание.

Источники

• http://driving24.ru/kak-sdelat-remont-rulevoj-rejki-vaz-2109/
• http://lada-na-remont.ru/remont/vaz-2109/87-zamena-pylnika-rulevoj-rejki-vaz-2109
• http://remont-vaz2109.ru/instrukciya-po-zamene-rulevoj-rejki/

Замена рулевой рейки ВАЗ 2114

— Перед началом ремонтных работ колеса автомобиля должны быть установлены в положение по прямой.

— Внутри салона вал рулевого управления имеет соединительную муфту. Необходимо отвернуть стяжной болт фланца.

— Теперь необходимо снять защитный кожух. Он крепится тремя гайками внутри моторного отсека.

— К рулевому механизму прикреплены рулевые тяги. При помощи отвертки отогните концы стопорной пластины, что поможет расслабить болты крепления.

— Можно ослабить болты крепления самой рулевой тяги.

— Теперь необходимо рассоединить рулевую тягу и общий механизм управления. Для этого можете крутить соединительную пластину.

— Верните болты в том место, где было крепление тяги. Это необходимо для того, чтобы рейка не смещалась.

— То же самое необходимо проделать и со второй тягой, а в конце вернуть болт на место.

— К механизму рулевого управления, а точнее к его валу прикреплен вал приводной шестерни. Отверните гайки и рассоедините.

— В нише правого колеса Вы увидите отверстие под рулевую тягу. Необходимо достать рулевой механизм через это отверстие.

— Вы увидите подушки и защитный чехол. Как правило, они будут порваны или потрескавшиеся. Замените их. Для того, чтобы заменить чехол смело перекусывайте хомуты.

— В случае других неисправностей необходима полная замена рулевой рейки ВАЗ 2114.

— Устанавливая рулевой механизм на место, соблюдайте всю последовательность его снятия. Для контроля проверьте, чтобы лыска на валу приводной шестерни совпадала с местом отверстия стяжного болта на валу. Также не забудьте разогнуть концы стопорной пластины.

Каждый автолюбитель мечтает о современном, качественном и надежном автомобиле, коим является японский автомобиль митсубиси аутлендер. Сочетающий в себе комфорт, динамику и безопасность. Секрет Mitsubishi Outlander 3 — это его не превзойденный 2,4-литровый двигатель MIVEC обеспечивающий мощность в 167 л.с.
