Особенности и возможные причины свиста ремня генератора
Чтобы «вылечить» проблему, вы должны четко понимать тонкости работы генератора и вероятные причины неисправности. Так же прочитайте статью, как проверить диодный мост генератора.
Основное назначение генератора — питание электрооборудования автомобиля. Но как обеспечивается постоянное вращение ротора?
На коленчатом вале двигателя и вале генератора есть специальные шкивы, на которых и натянут ремень. После пуска мотора коленвал начинает вращаться, приводя в действие ротор генератора.
Появление писка обусловлено повышенным трением ремня о шкив генератора (коленчатого вала) или обычным проскальзыванием.
При этом на практике причины писка и свиста могут быть следующие:
- Повышенный износ ремня. Иногда не спасает даже дополнительно натяжение.
- Попадание на шкив генератора (коленвала) или непосредственно ремень различных жидкостей (тосола, масла и так далее).
- Низкое качество ремня.
- Износ подшипника в генераторе.
Эта неисправность чаще всего проявляется при повышенных нагрузках. Подшипник может издавать свист или греметь. В такой ситуации может выручить только замена своими руками или на СТО.
проверка генератора
|
Пустите двигатель, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин–1. Включите дальний свет фар, обогрев заднего стекла, вентилятор отопителя. Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,2 В для генератора 9412.3701 и 13,6 В для генератора 371.3701. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца обмотки возбуждения. Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2–14,7 В для генератора 9412.3701 и 13,6–14,6 В для генератора 371.3701. Снятый регулятор напряжения генератора 9412.3701 можно проверить, подключив между щетками лампу (1–5 Вт, 12 В), а к выводам «D+» и «масса» – источник питания (только постоянного тока, «минус» – к «массе»!), вначале напряжением 12 В, а затем 15–16 В. В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить. Для проверки регулятора генератора 371.3701 источник тока следует подключать к выводам «Б» и «В» («плюс») и «массе» («минус»). Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода (выводов) регулятора напряжения. «Плюс» батареи через лампу (1–5 Вт, 12 В) подсоедините к выводу «В+» генератора 9412.3701 (к выводу «30» генератора 371.3701), а «минус» – к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание. Для проверки замыкания в «положительных» вентилях «плюс» батареи через лампу соедините с выводом «В+» генератора 9412.3701 (с выводом «30» генератора 371.3701), а «минус» – с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей. Для проверки замыкания в «отрицательных» вентилях «плюс» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «минус» – с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» лампой или омметром. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу. Замыкание дополнительных диодов можно проверить, подключив «плюс» батареи через лампу к выводу «D» генератора 9412.3701 (к выводу «61» генератора 371.3701), а «минус» – к выводу одной из фазных обмоток статора (к одному из болтов крепления выпрямительного блока). Если лампа горит, один или несколько дополнительных диодов пробиты. Обрыв основных вентилей определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также вызвано обрывом или замыканием в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» генератора 9412.3701 или штекере «61» генератора 371.3701 (ниже 14 В) при малой и средней частоте вращения ротора генератора. Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой. Выпрямительный блок при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка. Обмотки статора и ротора проверяются специальным дефектоскопом или электронным осциллографом – по форме кривых напряжения. |
..
211
212
213
214
215
216
..
2.3. Замена ремня привода генератора
| ОБЩИЕ СВЕДЕНИЯ |
Детали привода генератора (автомобиль без кондиционера)
| 1 – болт крепления шкива коленчатого вала; 2 – шкив с гасителем крутильных колебаний; 3 – болт крепления натяжного устройства; 4 – натяжное устройство; 5 – кронштейн генератора; |
6, 8 – болты крепления кронштейна; 7 – кронштейн нижнего воздуховода; 9 – генератор; 10 – болт крепления генератора; 11 – ремень привода генератора |
Детали привода генератора (автомобиль с кондиционером)
| 1 – болт крепления шкива коленчатого вала; 2 – шкив с гасителем крутильных колебаний; 3 – болт крепления генератора; 4 – генератор; 5 – натяжное устройство; 6 – кронштейн генератора; 7 – болт крепления натяжного устройства; |
8, 10 – болты крепления кронштейна;
9 – кронштейн нижнего воздуховода; |
Моторный отсек
| 1, 4 – хомуты; 2 – шланг обратного слива топлива; 3 – шланг подачи топлива; 5 – шланг подвода охлаждающей жидкости; 6 – верхний воздуховод наддува; 7 – расширительный бачок; 8 – шланг |
Грязезащитный щиток двигателя
| Винты крепления щитка показанны стрелками. |
Нижний воздуховод наддува
| 1 – воздуховод; 2 – шланг; 3 – болт; 4 – хомут |
Предупреждение
Если ремень снимают не
для замены, то перед снятием, пометьте направление его вращения, так как при
изменении направления вращения ремень будет быстро изнашиваться.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||
|
Последовательность подтяжки ремня генератора
Ключом на «17» слегка открутите верхнюю крепежную гайку, соединяющую генератор с кронштейном.
Ослабьте гайку крепления в нижней части (достаточно открутить ее на несколько оборотов).
Если надо ослабить ремень, возьмитесь за генератор и потяните его на себя (если требуется подтянуть ремень — от себя). После чего необходимо затянуть гайки и произвести проверку работы генератора.
Перед пуском мотора включите несколько основных потребителей, к примеру, печку, дальний свет и обогрев. Если свист пропал, а уровень зарядки остается на нормальном уровне, то работу можно считать успешной.
При этом помните, что перетяжка также недопустима (это может привести к повышенному износу шкивов и ремня).
Бывают ситуации, когда ремень генератора свистит время от времени, к примеру, при снижении температуры или повышении влажности на улице.
В этом случае можно воспользоваться специальными присадками (продаются в стандартных баллончиках). Способ применения весьма прост.
Необходимо распылить состав на внутреннюю часть ремня и шкивы. Стоимость таких изделий — от 500 до 1500 рублей.
Если на вашем авто пищит ремень генератора, то не стоит сразу же нестись на СТО и производить дорогостоящий ремонт.
В большинстве случаев проблема решается намного проще и за несколько минут. И теперь вы знаете, как это делается. Удачи на дорогах и конечно же без поломок.

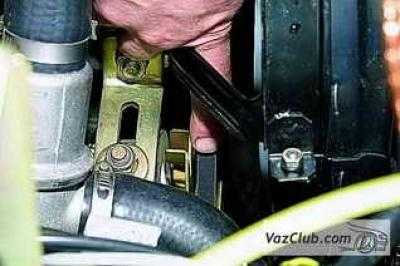

Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости Нива 2121, Ваз 2131, Лада 4×4 Натяжение ремня проверяем по его прогибу между шкивами агрегатов ваз 2121. При нормальном натяжении ремня его прогиб под усилием 98Н (10 кгс) должен составлять 1015 мм. между шкивами насоса и генератором. или 1217 мм между шкивами насоса и коленчатого вала. Регулируем натяжение ремня смещением генератора (при ослабленных гайках его крепления): от двигателя для увеличения натяжения или к двигателю для уменьшения натяжения. Для замены ремня нива 2121 ослабляем гайку крепления генератора к натяжной планке. головкой на 17 на карбюраторном двигателе. или головкой на 13 на впрысковом двигателе. Смещаем генератор к блоку цилиндров для ослабления натяжения ремня нива 2131.
Сдвигаем генератор, воздействуя на него отверткой как рычагом в прорези натяжной планки нива 2131: на впрысковом двигателе. На двигателе 21214 снимаем датчик положения коленчатого вала (см. Снятие датчика положения коленчатого вала). Снимаем ремень ваз 2131. На карбюраторном двигателе его приходится вынимать через щель между радиатором и кожухом. Устанавливаем ремень в обратной последовательности. Поворачиваем коленчатый вал по часовой стрелке на два оборота и проверяем натяжение ремня. Чрезмерное натяжение ремня вызывает повышенные нагрузки на подшипники генератора и насоса нива 2121. Оригинальный ремень генератора на ВАЗ 2121 может прослужить водителю порядка 100 тысяч километров пробега по отечественным дорогам, такие сообщения поступали от многих владельцев народного любимца.
Данная инструкция подойдет как новичкам, так и опытным водителям автомобиля ВАЗ 2121. Замена ремня генератора на Ниве 1. На изображении показано как правильно ослабить гайку натяжителя ремня генератора. 2. Когда гайка немного ослаблена, нужно отодвинуть генератор автомобиля в сторону, чтобы иметь хороший доступ к ремню. Стрелка, в какую сторону нужно подвинуть генератор, указана на фотографии. 3. Снимаем ремень со шкива помпы, более подробней смотрите на изображение. 4. Ремень генератора полностью снят, теперь можно приступать к установке нового. Стоимость нового ремня около 100 рублей. Производим установку в обратной последовательности, так же не забудьте про нятяжение ремня генератора, про данную операцию можно посмотреть видео выше.
https://youtube.com/watch?v=YjWw_GnGIv0
Источники
- http://remontavtovaz.ru/avto-sovety/pochemu-svistit-remen-generatora-prichiny-i-sposoby-ustraneniya.html
- http://avtokaster.ru/15853-2131.html
Поставил новый китайский генератор на Шевик
Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли. В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе. Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.
Сначала расскажу о генераторе
Отнес старый заводской на «переборку», мне его полностью разобрали, посмотрели и сказали, что ему пришел конец. Подшипники порвало, а также ротор износился до такой степени, что ремонт встал бы в 2500 рублей. А новый стоит 3100. Китайский правда, но гарантия 3 месяца, проверили его на стенде — все путем работает.
А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.
Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))
Как снять генератор с Нивы Шевроле
Сначала нужно ослабить ремень, который если натянут — так просто не сбросить. Итак, наша задача — ослабить натяжной ролик, его держит площадка с тремя гайками. Нужен будет ключ на 10, очень желательно иметь вороток-трещотку с такой же головкой, желательно удлиненной, ибо третья гайка находится прямо под ремнем и лучше подобраться к ней сбоку.
Ослабили — теперь крутим регулировочный винт(ключ на 10), чтобы он отошел максимально вверх площадки, таким образом вся площадка с роликом будет свободно ходить вверх-вниз.
Нам нужно вверх, чтобы скинуть ремень.
Откручиваем 2 болта — вверху и внизу, ключ на 13, если будет проворачиваться, то сзади держим ключом уже на 17 мм.
Алгоритм таков — ослабляем натяжной ролик(3 гайки) — крутим регулировочный винт(чтобы ремень провис) — снимаем сам ремень — снимаем гену.
Как всё это дело поставить обратно?
1 — Ставим гену также как сняли
— Шкиф помпы(лево верх) — Натяжной ролик(лево середина) — Основной коленвал(низ лево) — Шкиф ГУР(низ право) — Вспомогательный ролик(право середина) — Генератор(заканчиваем надевать ремешок именно на гене ввиду того, что его шкиф самый малый по диаметру и надеть легче)
Или можете поддомкратить колесо и на 4 скорости его также крутить и одновременно ремень натягивать. Это если купленный вами ремешок ни в какую от руки не надевается. В идеале же должон ремешочек от руки надеться с минимальным усилием.
Какой ремень брать?
Вопрос тоже актуальный, ибо я покупал уже 3, сначала взял такой же, который у меня порвался. Начали одевать — ни в какую не налазит. Размер — 1885, фирмы Gates. Потом поменял на лузаровский(смотрите ниже)
Пошел купил второй — длиной 1888 мм — идеально встал, но ввиду того, что натягивали его мы на заклинивший генератор, при запуске он начал свистеть и дымится. Почему? А потому что шкиф гены должен по идее крутится, а у нас его заклинило. А мы идиоты и не проверили ))И ремень по нему и прокручивался. В итоге ремешок чутка подпалили и решили оставить его как запасной.
Это была фото-инструкция, теперь можете глянуть и видео(в нем мы ставили ремень на заклинивший гену), однако суть работы думаю ясна. Надеюсь, что это видео вам поможет.
А вот это видео — работает уже китайский гена, все правильно натянуто и все отлично работает(идет зарядка — работает ГУР — помпа качает — машина не греется). Постучал по дереву ))
