НЕИСПРАВНОСТИ В ПРИВОДЕ ГЕНЕРАТОРНОЙ УСТАНОВКИ

Привод, который на первый взгляд кажется простым по конструкции и нетребовательным к обслуживанию, тем не менее, играет важную роль в обеспечении энергонезависимости транспортного средства. Во время эксплуатации он подвергается не только механическим растяжениям, он также должен противостоять возможному химическому и тепловому воздействию.

Ремень генератора ВАЗ 2114, который установлен в приводе, имеет длину 698 мм. К таким изделиям предъявляются повышенные требования. На автозаводе устанавливают изделия российского производителя, но хорошо себя зарекомендовала продукция от компаний «BOSCH»и «GATES».

Признаков неисправностей может быть несколько, но наиболее часто встречаются такие:

Отчётливо слышимый шум и свистит ремень генератора ВАЗ 2114;
Проскальзывание ременной передачи. Такая проблема может возникнуть не только от слабого натяжения, но и от попадания охлаждающей жидкости или масла. Попадание последнего приводит к разрушению ремней;
Слишком сильное натяжение, которое в лучшем случае заканчивается порывом, а в худшем – выходом из строя подшипника генератора.

Это резинотехническое изделие занимает не так много места, поэтому найдите «укромное» местечко для него в машине, и возите с собой запасной ремень.

Также признаком того, что нужно натянуть ремень генератора, будет слабый свет фар, мигание контрольной лампочки на панели приборов, отказ в работе других электроприборов. Свист генераторной установки легко устранить, если взять и просто подтянуть ремень генератора ВАЗ 2114, который растянулся.

Что нужно для замены ремня генератора на ВАЗ-2114

На автомобиле ВАЗ-2114 замена ремня генератора проходит достаточно оперативно и без применения специальных приспособлений. В зависимости от способа замены подберём необходимый инструмент, а проводить работу по замене ремня генератора на ВАЗ-2114 можно либо из-под капота, либо из колёсной арки.

По затратам времени оба способа практически идентичны, поэтому если работа проводится в Мурманске и в декабре, то проще все сделать из-под капота, а если на улице тепло и сухо, тогда можно не спеша снять колесо, так немного удобнее или же заменить ремень из-под машины.

Новый ремень генератора

Кроме штатного инструмента и нового ремня не понадобится больше ничего, если не считать непредвиденных обстоятельств, вроде приржавевшего крепежа, но такое бывает крайне редко. В этих случаях пригодится либо аэрозоль WD-40, либо тормозная жидкость. Если все готово для замены, осталось только установить автомобиль на ровную поверхность, а если мы будем менять ремень со снятием правого переднего колеса, то пригодится и домкрат с баллонным ключом. Теперь точно все, поехали.

Алгоритм снятия ремня

Сама по себе процедура замены не создаст никаких сложностей, однако стоит придерживаться некоторых общих правил и вот первое из них.

Бережёного Бог бережёт, поэтому при любых работах с бортовой электросистемой нужно обесточивать автомобиль. Проще всего это сделать при помощи выключателя массы, а если его нет, то нужно просто снять минусовую клемму с аккумулятора. Так мы снизим риск случайного короткого замыкания.

Меры предосторожности приняты, инструмент подготовлен, новый ремень куплен. Можно браться за работу

Для удобства снимаем боковую защиту от грязи. Генератор без боковой защиты от грязи и воды Болт крепления боковой защиты
Ослабляем гайку болта крепления корпуса генератора к блоку цилиндров. Это можно сделать из-под капота при помощи головки с воротком, а можно из-под автомобиля обычным накидным ключом. Как вариант, можно снять колесо, подкрылок, брызговик двигателя и проделать всю работу сбоку.
Ослабляем гайку болта крепления корпуса генератора к блоку цилиндров
Ослабляем верхнюю гайку крепления генератора ключом на 13. Она прижимает корпус генератора к направляющей рейке. Достаточно отвернуть её на несколько оборотов. Ослабляем гайку крепления генератора к установочной планке Верхний болт крепления генератора
Отпускаем механизм натяжителя до упора. Можно ослаблять генератор и не до конца, снять то старый растянутый ремень у нас получится, а вот установить новый — едва ли. Поэтому лучше отпустить генератор до упора.
Ослабляем натяжение ремня, вращая болт против часовой стрелки
Снимаем старый ремень генератора и оцениваем его состояние перед тем как выбросить. Его повреждения или следы жидкости могут многое рассказать о состоянии системы охлаждения и системы смазки. Кроме того, стоит протереть шкивы генератора и ведущий шкив на двигателе перед тем как установить новый ремень на ВАЗ-2114. Состояние старого ремня генератора Изношенный ремень генератора
Устанавливаем новый ремень на двигатель в обратном порядке. Поскольку ремень новый, его подтяжку будем выполнять в два этапа.
Сдвинув генератор к блоку цилиндров, устанавливаем новый ремень
Подтягиваем ремень предварительно. Завод рекомендует приложить к одной из веток ремня усилие в 100 Н (10 кг), при этом он должен прогнуться не более чем на 10-15 мм. Как они там на заводе вычисляют этих 100 Н — загадка для всех, но опытный автомобилист знает, какое усилие нужно приложить.

Номера подшипников генератора ВАЗ 2114

Когда мы убедились, что замена подшипника неизбежна, осталось просто выбрать подшипник и заменить его. В общем-то, все просто, но при огромном количестве подделок, которыми завален рынок, не мешало бы знать размеры подшипника, чтобы не попасть в впросак. Поскольку есть только два пути, как узнать размеры подшипника — снимать генератор и замерять штангенциркулем, или спросить у знающих людей. Знающие люди говорят, что: передний подшипник генератора имеет внутренний диаметр 17 мм, а внешний — 47 мм; задний подшипник имеет внутреннюю обойму диаметром 15 мм, а посадка у него 35 мм; ширина обоймы подшипника генератора ВАЗ 2114 — 11 мм у заднего и 14 мм у переднего.

Передний подшипник должен иметь маркировку 6302, а задний — 6202. Цена подшипника генератора на ВАЗ 2114 не должна быть выше 220 рублей. Хотя, кому как повезет. И еще, если совсем лень играться с выпрессовкой подшипника из крышки, как альтернативный вариант, можно купить крышку в сборе с подшипником. Стоить это будет не более 400 рублей, а замена пройдет гораздо приятнее.

СХЕМА РАЗМЕЩЕНИЯ

На этом автомобиле, впрочем, как и на моделях ВАЗ 2113 и ВАЗ 2115, силовой агрегат размещён поперёк кузова. При таком расположении мотора, если открыть капот моторного отсека, генераторная установка будет расположена с левой стороны двигателя.

На этой стороне мотора также установлены шкивы привода газораспределительного механизма, водяного и масляных насосов. Этот привод закрывают крышкой из пластмассы, а привод генератора проходит поверх неё. Схема установки ремня показана на рисунке.

Схема установки ремня генератора

На рисунке показаны детали привода генератора:

Кронштейн крепления к блоку двигателя;
Соединение генератора с кронштейном;
Винт натяжения;
Шкивок генераторной установки;
Осевой винт;
Приводной ремень;
Шкив генератора на коленчатом валу.

Красной стрелкой указано место для проверки прогиба ременной передачи, а буква «А» показывает его величину. Если натяжка ремня генератора выполнена правильно, то пригибание в проверяемой точке не должен быть более 10 мм, под нагрузкой равной 10 кг.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

недостаток зарядки аккумуляторной батареи;
бортовая электросистема испытывает дефицит напряжения;
включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Важно! Слабая натяжка ремня генератора способствует его проскальзыванию, нагреванию от трения и приводит быстрому выходу из строя из-за потери своих рабочих характеристик. Автомобилистам также не стоит сильно натягивать ремешок

Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

На что влияет степень натяжения

Чрезмерное усилие приведет к скорому выходу из строя подшипников генератора. Поломка в начальной стадии проявляет себя гулом со стороны генератора. При замене ремня желательно проверить состояние подшипника. Для этого раскрутите шкив рукой. Вращение должно происходить равномерно и бесшумно. Если гул при работе ДВС все же появился, можете снять ремень, а потом на 10-15 сек. завести мотор. Так вы сможете определить, исходит шум от подшипника генератора либо роликов ГРМ.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляет себя писком на холодную либо при намокании. Чрезмерное растяжение приведет к отсутствию зарядки

Именно поэтому важно знать, как проверить натяжение ремня генератора

Виды конструкции

Привод генератора бывает двух типов:

индивидуальный — генератор соединен со шкивом коленчатого вала отдельным ременным приводом. Натяжка осуществляется с помощью специального регулировочного болта, вращение которого будет отодвигать либо приближать генератор. В остальных случаях усилие регулируется положением корпуса;

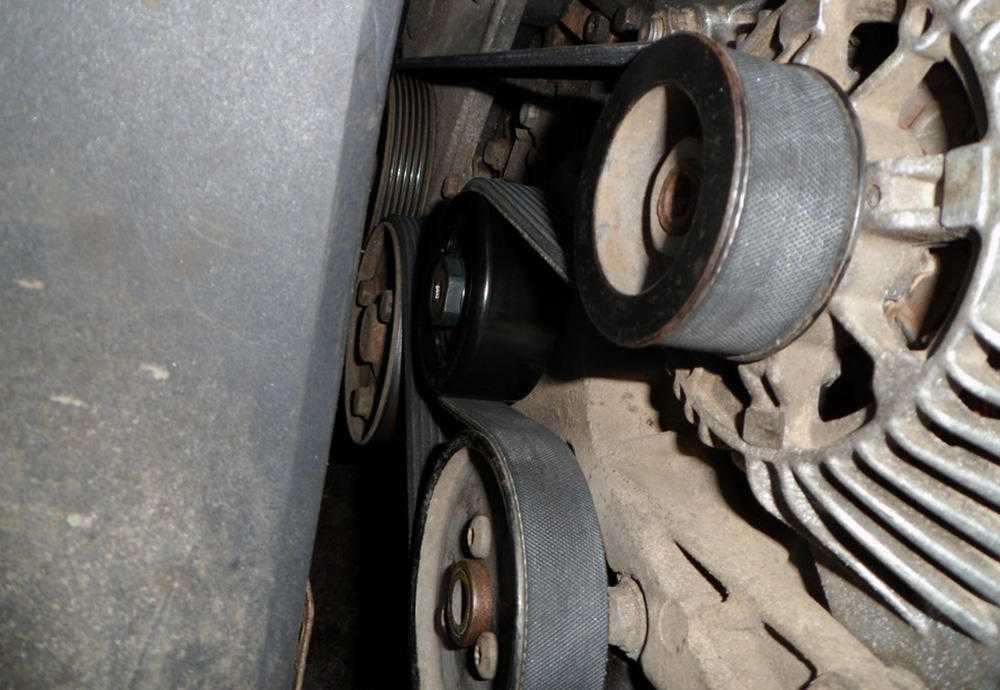

общий — для генератора, коленчатого вала, помпы системы охлаждения и насоса гидроусилителя руля используется один сервисный ремень. Усилие в таком случае устанавливается автоматически натяжителем, который фиксируется специальным роликом.

Как определить правильную степень натяжения:

с помощью линейки измеряется разница между положением в состоянии покоя и в натянутом состоянии. При этом прилагаемое усилие, точка измерения, а также нормативная разница указывается в руководстве по ремонту и эксплуатации автомобиля. На фото представлена схема для Chevrolet Niva. Измерить натяжение можно в точках А и В, то есть посередине между шкивами в наиболее удобном для вас месте. Измеряемый показатель для точки А не должен превышать 10-15 мм, а для точки В — 12-17 мм. Прилагаемое усилие (98,1 Н, то есть 10 кгс) можно измерить, если натягивать ремень с помощью ручных пружинных весов;
тест на скручивания. Если у вас нет точной информации о допусках, можете воспользоваться народным методом. Считается, что ремень генератора натянут правильно, если посередине шкива генератора и коленчатого вала его нельзя перекрутить вокруг своей оси более чем на 90º. Степень прилагаемого усилия описать сложно, но с опытом это чувство приходит автоматически;
с помощью частотомера. Владельцы автомобилей ВАЗ наверняка слышали о приборе «Лада Норма-Пинар». Устройство предназначено для измерения частоты колебаний. Полученные данные позволяют определить степень натяжения. Для проверки необходимо поднести датчик к ремню, а затем провести пальцем по нему, как по струне гитары. Автопроизводитель регламентирует нормальную частоту для каждой модели ДВС. Такой метод используется нечасто, поскольку покупка прибора для ремонта личного авто — нецелесообразна. Но подобное устройство можно соорудить своими руками.

Натяжение

Как правильно установить ремень генератора автомобиля, рассмотрим на примере двух типов конструкции:

ослабьте болт натяжителя, приоткрутив контргайку. Вращение самого болта будет натягивать и ослаблять ремень. После установки натяжения зафиксируйте ключом болт натяжителя и затяните контргайку;
ослабьте болты крепления генератора к кронштейнам. Заложите между корпусом генератора и двигателем штырь. Усилием рычага натяните ремень, после чего можно затягивать крепления генератора;
в системах с единым сервисным ременным приводом натяжение может осуществляться автоматически. В конструкции расположен специальный натяжитель, для ослабления которого необходимо приоткрутить болт ролика, а затем отвести натяжитель с помощью гаечного ключа.

В случае с ручейковым ремнем перед окончательной проверкой степени натяжения заведите и заглушите мотор. Так вы убедитесь, что ремень занял правильное положение в пазах шкивов.

От качественной работы генератора зависит работоспособность ДВС. Прибор после старта мотора является основным источником электричества на борту автомобиля. Однако для бесперебойного вращения ротора необходимо правильно натянуть ремень генератора автомобиля, в противном случае появятся проблемы с выработкой тока.

Как натягивать ремень генератора автомобиля.

Что такое натяжитель приводного ремня?

Натяжитель приводного ремня (натяжной ролик или натяжное устройство приводного ремня) — узел системы привода навесных агрегатов двигателя внутреннего сгорания; ролик с пружинным или иным механизмом, обеспечивающий необходимую степень натяжения приводного ремня.

От качества привода навесных агрегатов — генератора, водяной помпы, насоса ГУР (при его наличии), компрессора кондиционера — во многом зависит работа силового агрегата и возможность эксплуатации всего транспортного средства. Необходимым условием нормальной работы привода навесных агрегатов является правильное натяжение используемого в приводе ремня — при слабом натяжении ремень будет проскальзывать по шкивам, что станет причиной повышенного износа деталей и снижения эффективности работы агрегатов; при чрезмерном натяжении также повышается интенсивность износа деталей привода и возникают недопустимые нагрузки. В современных моторах необходимая степень натяжения приводного ремня обеспечивается вспомогательным узлом — натяжным роликом или просто натяжителем.

Натяжитель приводного ремня критически важен для нормального функционирования силового агрегата, поэтому данная деталь при любой неисправности должна меняться. Но прежде, чем покупать новый ролик, необходимо разобраться в его существующих типах, конструкции и принципе работы.

О НАТЯЖЕНИИ ПРИВОДНОГО РЕМНЯ ГЕНЕРАТОРНОЙ УСТАНОВКИ

Такую операцию выполняют самостоятельно даже начинающие водители. Только следует иметь в виду, для силовых агрегатов с объёмом 1,5 и 1,6 литра, она производится по-разному, это из-за того, что могут устанавливаться приборы разных конструкций. Сначала рассмотрим, как должен быть натянут ремень генератора, для полуторалитрового двигателя.

Для выполнения этой работы нужно приготовить следующие инструменты:

Ключ на «10»;
Ключ на «13»;
Ветошь и перчатки.

Порядок выполнения операции, при которой будет выполнена натяжка своими руками, будет таким:

Ставят машину на ровное место и затягивают ручник;
Далее нужно открыть капот моторного отсека;

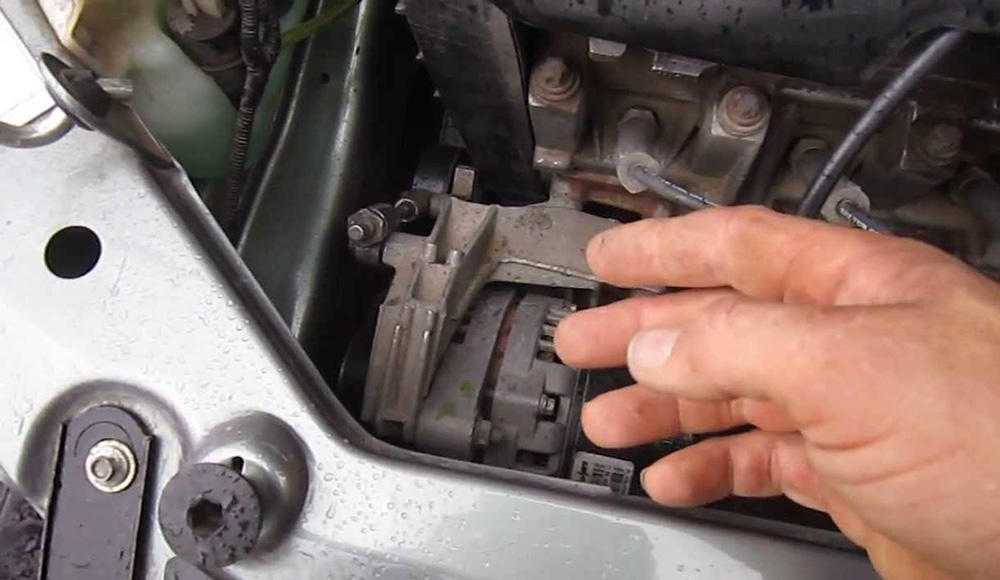

Внизу двигателя, с правой стороны машины по ходу движения, находят генератор;
Отпускают ключом на «13» гайку на планке кронштейна;
Ключиком на «10» устанавливают нужную степень натяжения ремня. Для натяжения приводного ремня винт нужно крутить по часовой стрелке, а если его будут снимать для замены, то для ослабления крутят против хода.
Проверяют натяжение ремня, которое должно быть не более 10 мм, при нагрузке в месте проверки 10 кг;
Затягивают ключом на «13» гайку на планке кронштейна.

Теперь напомним о том, как правильно натянуть ремень генератора ВАЗ 2114 с мотором объёмом 1,6 литра. Нужно приготовить такие инструменты:

Ключ гаечный на «17»;
Ключ на «19»;
Небольшую монтировку или мощную отвёртку;
Рабочие перчатки и тряпки для обтирки узлов генератора.

Натяжение ремня генератора ВАЗ 2114 производят в таком порядке:

Машина устанавливается на ровном месте и фиксируется ручным тормозом;
Открывается капот моторного отсека машины;
Находят место крепления генераторной установки;
Ключом на «19» отпускают гайку нижней оси генератора;
Используя ключик на «17» отпускают верхнюю гайку на натяжной планке;
Ослабляем гайки номер 4
Установив «монтажку» между блоком цилиндров и генератором, двигают прибор к передней части машины для натяжения приводного ремня;
Проверяют натяжение, и если оно соответствует норме, затягивают ключом на «19» нижнюю гайку на оси, а затем ключиком на «13» верхнюю — на натяжной планке.

В этом деле главное условие – не перетянуть ремень, во избежание выхода из строя подшипников генератора.

Как видно из изложенного текста, никаких сложностей по обслуживанию приводных ремней генераторных установок нет. Для такого вида обслуживания обращаться в автоцентры нет особой необходимости. Стоимость ремонта в автосервисе может колебаться от 200 до 300 рублей. Можно с большой уверенностью сказать, что за такие «гроши» связываться с вами не станут, а обязательно навяжут ещё какую-нибудь операцию.

Прочитайте несколько раз эту статью, приготовьте нужный инструмент, и смело приступайте к работе.

Порядок действий при замене следующий:

1. Установить автомобиль на ручник;
2. Поставить четвертую или третью передачу;
3. Открутив три болта снять крышку ГРМ;
4. Повернуть коленчатый вал против часовой стрелки и снять ремешок привода генератора;
5. Поставить нейтральную передачу;
6. Прокрутить коленвал по часовой стрелке и наблюдать за метками и маховиком. Когда метка находится параллельно делению шкалы — прекратить вращение;
7. Ослабить гайку натяжительного ролика. При изнашивании ролика — заменить его;
8. Ослабить натяжение ремешка при помощи натяжительного ролика;
9. Натянуть новый ремень на шкив коленчатого вала;
10. Натянуть изделие на шкив распредвалительного вала, чтобы не было провисаний;
11. Коленчатый вал прокрутить и если выставленные метки не совпадают — переустановить ремень заново;
12. Открутить крепление коленчатого вала и установить шкив генератора;
13. Отрегулировать изделие, прокручивая ролик по направлению против часовой стрелки. Установить ремешок генератора.

По окончанию работ на заведенном двигателе нужно определить по уровню шума натяжение ремня.

При необходимости Замена ремня ГРМ ВАЗ 2114 производится своими руками без помощи мастеров. Ничего сложного в данной операции нет, нужно лишь следовать инструкции.

Ремешок привода ГРМ — важный элемент в двигателе автомобиля, поэтому не стоит оставлять его без внимания. Каждые 15 тысяч километров нужно проводить проверку этого элемента, а каждые 60 тысяч — заменять его.
