Замена радиатора печки lada 2115i (ваз 2115i) своими руками

Ремонт или замена

Забитый радиатор можно попытаться восстановить очисткой щелочными и кислотными растворами химически активных веществ. При этом чистку алюминиевых теплообменников рекомендуется производить только кислотными растворами, а медных — щелочными. Промывку можно выполнять как с демонтажем радиатора, так и без него.

Гораздо сложнее устранить течь. Сначала находится место течи, затем оно запаивается мощным паяльником с использованием специального припоя и флюса. Использование клея и холодной сварки позволит устранить проблему лишь на непродолжительное время.

Медный радиатор запаять гораздо проще. Алюминий, в отличие от меди, с трудом поддаётся пайке.

В любом случае отремонтированный радиатор — лишь временное решение проблемы. Поэтому специалисты рекомендуют в таких случаях менять теплообменник на новый.

Выбираем новый радиатор отопителя

На новые автомобили семейства ВАЗ ставятся теплообменники Димитровградского автоагрегатного завода. При их производстве используется технология французской компании VALEO (фирма SOFICA).

Оригинальный радиатор отопителя производства ДААЗ имеет небольшие сотыПри покупке нового радиатора следует прежде всего учитывать:

частоту установки поперечных пластин;
прочность и жёсткость пластин;
наличие пластиковых завихрителей в круглых алюминиевых трубках.

Радиаторы ДААЗ отличаются от аналогов мельчайшими сотами, в которых поперечные пластины расположены на очень маленьком расстоянии друг к другу. За счёт этого воздух долго находится в контакте с сердцевиной и сильнее нагревается. Высокая жёсткость пластин не позволяет им деформироваться при лёгких воздействиях.

Установка радиатора печки ВАЗ 2114

Установку радиатора, следует производить в обратном порядке, стараясь выполнять следующие правила:

после установки радиатора, входной и выходной штуцер необходимо смазать мыльным раствором или моющим средством типа “ ГАЛА” (это, для облегчения одевания резиновых патрубков, и для предотвращения прилипания резины на будущее);
хомуты на патрубки, после одевания, необходимо устанавливать новые;
при установке панели, особое внимание следует уделить креплению центральных стоек к кузову (так как через них проходит, общая масса блока управления);

после установки торпедо и управляющих тросов управления, необходимо проверить регулировку тросиков, степень открытия заслонок и краника;
во избежание образования воздушной пробки, при заполнении системы охлаждения тосолом, необходимо снять один из патрубков подогрева дроссельной заслонки, и когда из него перестанет идти воздух, значит система заполнена, патрубок можно одевать, доливать жидкость до уровня, запустить двигатель и проконтролировать утечки на местах соединения.

Замена отопителя печки на Ваз 2114. Видео.

https://youtube.com/watch?v=jzYwcI9TPzw

Подготовительные работы

Сейчас мы рассмотрим, как осуществить замену детали без необходимости снятия торпеды.

Первым делом отключается минусовая клемма АКБ и сливается охлаждающая жидкость.

Чтобы все слить без потерь сделайте следующее:

Открутите сливную пробку на блоке цилиндров головкой на 13. Месторасположение болта находится немного ниже под блоком зажигания. Бывают случаи, когда зажигание лучше снять, чтобы получить доступ в нужное место.
Чтобы собрать охлаждающую жидкость, под автомобиль поставьте любую емкость и выкручивайте пробку.
Снимите пробку с расширительного бачка – это нужно, чтобы убрать вакуум, который не даст тосолу выйти из системы.

Замена радиатора с демонтажем панели

Согласно руководству по ремонту и эксплуатации ВАЗ 2114/15 замену радиатора печки следует производить следующим образом (набор инструментов тот же):

Установить машину на эстакаду или смотровую яму, снять защиту двигателя, слить охлаждающую жидкость, следуя п. п. 1–6 инструкции по замене без демонтажа панели.
Демонтировать левую и правую боковые крышки центральной консоли, выкрутив винты их крепления крестовой отвёрткой.
Отсоединить разъёмы прикуривателя и магнитолы и снять их.
Снять накладки рычагов управления заслонками и краном отопителя и ручку переключения режимов вентилятора.
Выкрутить винты верхнего крепления центральной консоли слева и справа.
Открутить четыре винта крепления щитка приборов (два вверху и два внизу).
Открутить крестовой отвёрткой саморез под пластиковой заглушкой в верхней части панели.
Снять щиток панели и отвести его вправо.
Отсоединить колодки жгутов проводов, для удобства сборки предварительно промаркировав их.
Ключом на 8 открутить болты нижнего крепления основы панели слева и справа.
Извлечь из панели корпус центральных дефлекторов.

Корпус центральных дефлекторов подает воздух из центрального воздуховода

Открутить два винта верхнего крепления основы панели слева и справа.
При помощи отвёртки выкрутить два самореза крепления панели к её основе под блоком управления отопителем.

Панель крепится двумя саморезами

Вместе с кронштейном реле и предохранителей отсоединить от основы электронный блок управления двигателем.
Снять блок управления отопителем.
Открутить шесть саморезов на кожухе рулевой колонки (три сверху и три снизу).
Разобрать рулевое колесо.
Торцевым ключом на 24 открутить гайку крепления рулевого колеса. Снять рулевое колесо.

Чтобы снять рулевое колесо, нужно открутить гайку торцевым ключом на 24

Выкрутить саморезы боковых креплений панели (по два с каждой стороны).
Открыть бардачок, выкрутить шесть саморезов его крепления. Вытащить бардачок.
Отсоединить электрические колодки от лампы освещения бардачка.
Снять панель вместе с основой и сдвинуть её влево.

После снятия панели сдвиньте ее влево

После обеспечения свободного доступа к отопителю постелить на пол полиэтиленовую плёнку и сухие тряпки.
Произвести замену радиатора в соответствии с п. п. 25–30 предыдущей инструкции.
Собрать и установить панель в обратном порядке.

Таким образом, замену радиатора печки ВАЗ 2114/15 можно осуществить, не прибегая к услугам автосервиса. Для этого потребуется новый радиатор, стандартный набор инструментов, свободное время и тщательное выполнение пошаговых инструкций специалистов. Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Замена печки радиатора на ваз 2114Ссылка на основную публикацию

Комфортная температура воздуха в салоне ВАЗ-2114 в холодное время года обеспечивается отопителем салона или просто печкой. Тепло нагревающегося тосола аккумулируется в радиаторе, который выполняет двойную функцию: остужает двигатель и нагревает салон. Горячий воздух разносится вентилятором по специальным каналам к лобовому и боковым стёклам, а также в другие части салона. Мы расскажем, как осуществить замену повреждённого радиатора своими руками.

Замена радиатора без демонтажа панели

В руководстве по эксплуатации ВАЗ 2114/15 рекомендуют менять радиатор печки при снятой панели. Однако можно обойтись и без демонтажа, лишь отодвинув панель. Для этого необходимо:

Установить машину на смотровую яму или эстакаду.
Отключить минусовой провод от аккумуляторной батареи.
Ключом на 10 демонтировать защиту двигателя.

При замене радиатора печки нужно снять защиту двигателя

Подставить под сливную пробку ёмкость для ОЖ.
Ключом на 13 открутить пробку и слить ОЖ.

Для слива ОЖ ключом на 13 откручивается болт-пробка

После полного слива ОЖ закрутить сливную пробку.
Закрыть кран отопителя, установив рычаг управления в крайнее левое положение.
Сдвинуть переднее пассажирское сиденье назад до упора и откинуть его спинку.
Открыть бардачок, выкрутить шесть саморезов его крепления и вытащить его.

Для демонтажа бардачка кужно открутить шесть саморезов

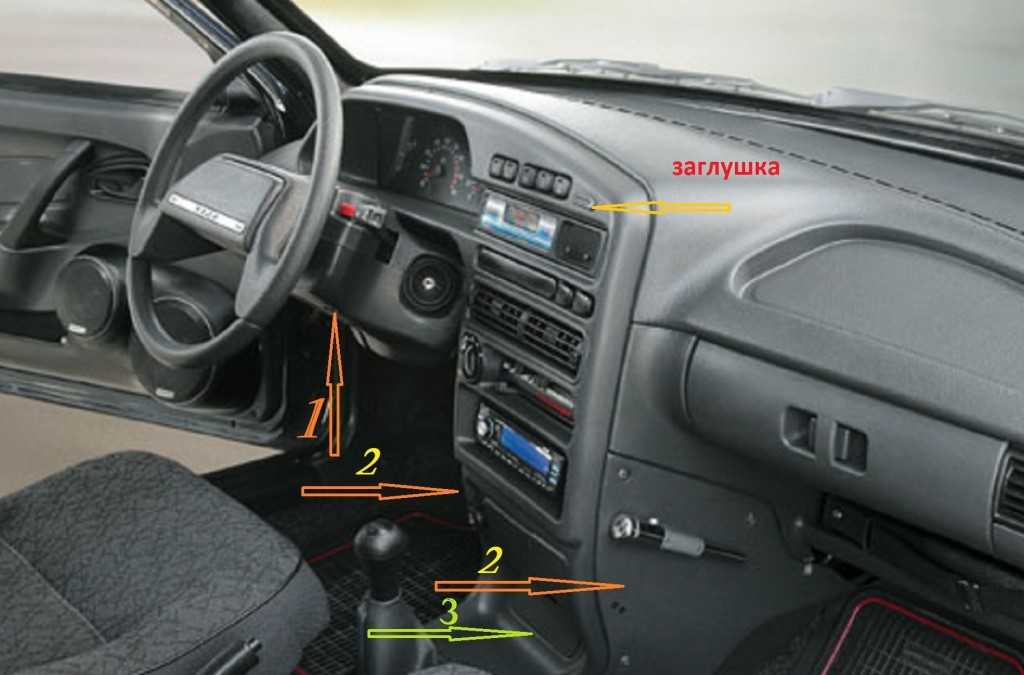

Снять заглушку в центральной части панели и открутить саморез, находящийся под ней, крестовой отвёрткой.

Винт закрыт пластиковой заглушкой

Открутить пять винтов крепления правой крышки центральной консоли. Эту же процедуру повторить для левой крышки.

Для снятия крышек центральной консоли нужно выкрутить саморезы их крепления

Снять щиток приборов, выкрутив четыре винта его крепления (два сверху и два снизу).

Щиток приборов крепится четырьмя саморезами

Снять кожух рулевой колонки, выкрутив три самореза в верхней части и три — в нижней.

Для снятия кожуха рулевой колонки необходимо открутить шесть саморезов

Отсоединить электрические разъёмы магнитолы и прикуривателя.
Снять накладки рычагов управления заслонками и ручку переключения режимами работы вентилятора.

Перед снятием узла управления нужно снять пластиковые накладки рычагов и ручку перключателя

Выкрутить винты крепления центральной консоли.

Вверху центральная консоль крепится двумя винтами

Снять диагностический разъём, выкрутив два самореза крепления.

Для демонтажа диагностического разъема необходимо выкрутить два самореза

Отключив электрические разъёмы от переключателей, снять центральную консоль.

Перед снятием центральной консоли нужно отсоединить электрические разъёмы

Ключом на 8 открутить два винта крепления основы панели к полу автомобиля.

Внизу основа панели крепится к полу при помощи винтов

Выкрутить четыре (по два с каждой стороны) самореза боковых креплений панели.

По бокам панель крепится двумя саморезами

Открутить саморезы центрального крепления панели к её основе.

Для отсоединения панели от основы нужно выкрутить два самореза по центру

Отключить и снять электронный блок управления.

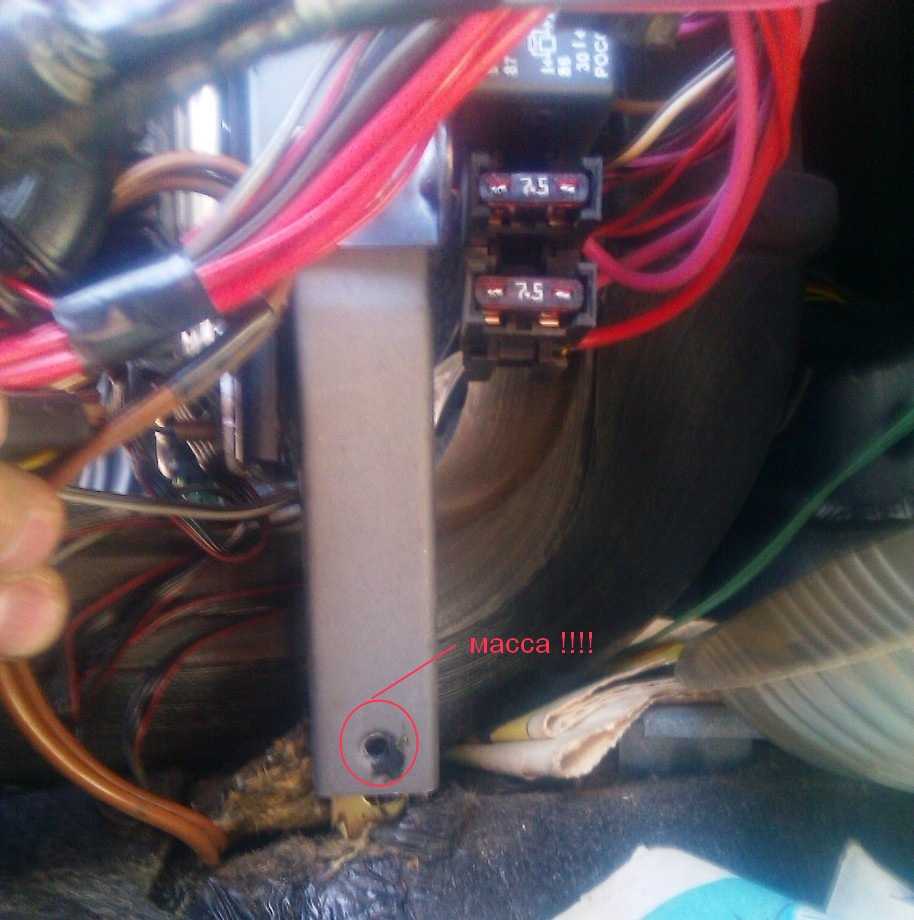

ЭБУ снимается вместе с кронштейном реле и предохранителей

Отвести и немного приподнять панель с правой стороны. Зафиксировать её при помощи домкрата или подручных средств.

Для большего удобства панель необходимо немного приподнять домкратом

Застелить пол автомобиля полиэтиленовой плёнкой и сухими тряпками.
Крестовой отвёрткой открутить винты затяжки хомутов патрубков радиатора и отсоединить патрубки.

Для отсоединения патрубков необходимо ослабить хомуты

Открутить три винта крепления радиатора.

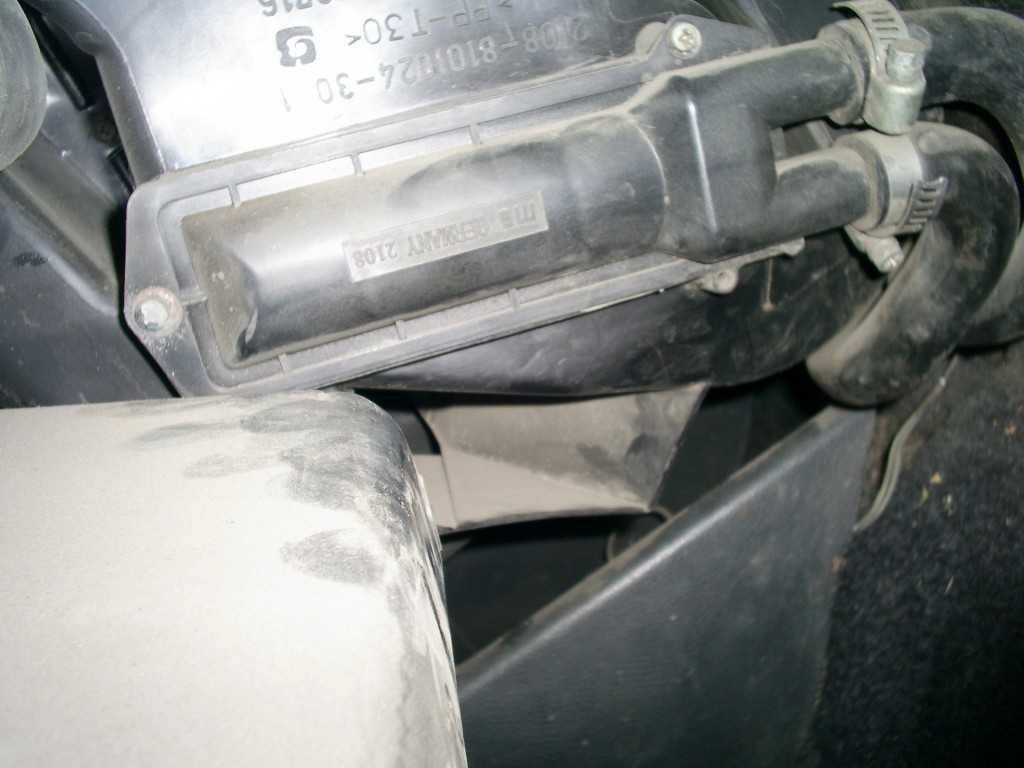

Радиатор отопителя крепится при помощи трёх винтов

Извлечь радиатор из корпуса отопителя.
Установить новый радиатор.
Подсоединить к новому радиатору и зафиксировать патрубки.
При замене патрубков ослабить хомуты их крепления на штуцерах крана отопителя.
Снять патрубки.
Произвести сборку в обратной последовательности.

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор. необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке

Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Назначение и расположение радиатора печки ВАЗ 2114/15

Радиатор печки нагревает поступающий в салон автомобиля воздух. Он является основным элементом системы отопления салона. Пропуская через себя горячую охлаждающую жидкость (ОЖ), радиатор нагревается сам и нагревает обдувающий его поток воздуха. Воздух в печку поступает как естественным путём во время движения машины, так и принудительно при помощи вентилятора.

Радиатор установлен в кожухе отопителя под центральной консолью панели, без демонтажа которой можно увидеть только подводящий и отводящий патрубки, соединяющие радиатор с краном печки. Такое расположение является очень неудобным при замене радиатора. Именно из-за этого многие владельцы ВАЗ 2114/15 предпочитают не ремонтировать систему отопления самостоятельно, а обратиться в автосервис.

Однако заменить радиатор своими руками довольно просто. Для этого необходимо лишь знать некоторые особенности и секреты его демонтажа.

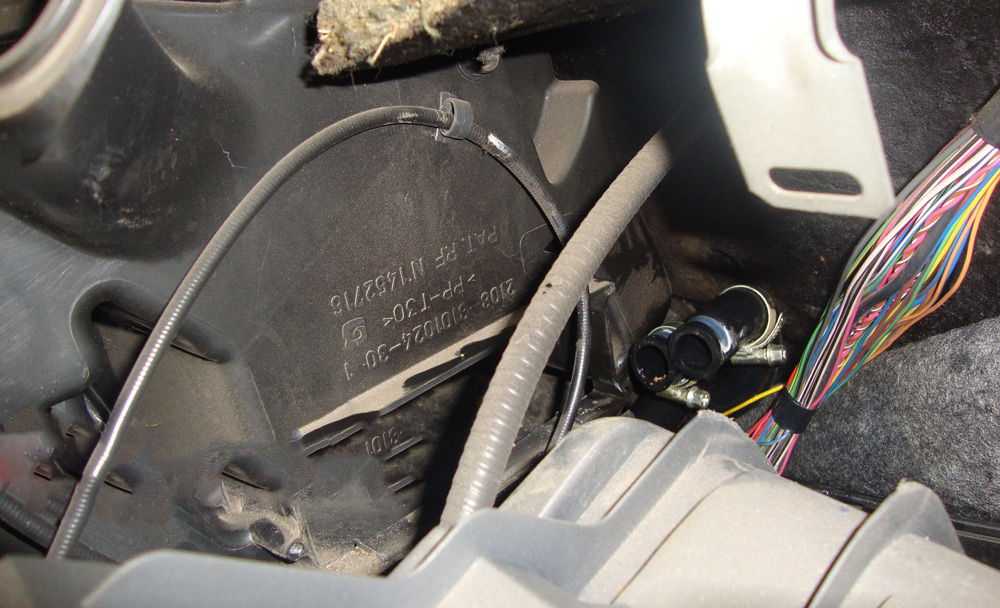

Радиатор печки расположен в корпусе отопителя

Меняем кран

Протечка крана считается одной из самых неприятных проблем с отопительной системой. Если вовремя не обнаружить проблему, то может просто залить охлаждающей жидкостью салон автомобиля. Чтобы диагностировать утечку, достаточно иметь при себе фонарик и визуально осмотреть состояние крана. Но также причиной утечки могут стать трещины на патрубках или радиаторе.

Процедура замены крана

Производить замену лучше на специальной ремонтной яме:

Слейте охлаждающую жидкость.
Доберитесь до патрубков, которые соединяют двигатель и кран отопителя. Ослабьте хомуты патрубков и произведите зачистку резьбы 2 шпилек, которыми закрепляется кран. Для этого вам понадобится щётка по металлу и WD-40.
Отсоедините поочерёдно все патрубки. При этом может подтекать охлаждающая жидкость.
После чего в салоне нужно будет убрать боковую накладку торпеды и, если есть необходимость, заменить патрубки.
Затем вам придётся вернуться под машину и при помощи торцевого на «10» открутить гайки крепления крана.
Вернитесь опять в салон и потяните на себя кран, затем снимите пружинный фиксатор и отсоедините кран от троса управления.
Затем, когда кран откручен, можно его поменять на новый. Затем собирать всё назад следует в обратном порядке.

После ремонта и доработок проблем с печкой быть не должно. Главное — это вовремя заметить начинающиеся неполадки с отопительной системой, чтобы успеть их предотвратить.

Замена радиатора печки на ВАЗ-2114

Итак, начинается самая ответственная часть мероприятия — снятие старого радиатора отопления. Она происходит в следующем порядке:

Убедиться, что двигатель не прогрет, и слить охлаждающую жидкость. Затем снять саморез, скрытый заглушкой.
Далее нужно «забраться» под панель. Для этого сначала снимают нижнюю часть бардачка, затем его крышку с лампочкой. Нужно будет открутить 6 саморезов, после чего с лёгким нажатием опустить и вынуть верх бардачка.
Чтобы снять приборный щиток, нужно открутить 4 самореза.
Затем нужно снять пластиковый кожух рулевой колонки, открутив крепления.
После этого нужно отсоединить штекер прикуривателя и провода магнитолы. Последняя тоже убирается со своего посадочного места.
Центральная консоль снимается откручиванием саморезов с левой и правой стороны.
Далее снимают рычажки переключения режимов печки.
Нужно полностью снять консоль. Для этого вынимают оставшиеся разъёмы (лучше их пометить, чтобы при сборке не возникло проблем), отсоединяется подсветка пепельницы. В конце выкручивают саморезы диагностического разъёма (2 штуки).
Металлическую основу удерживают саморезы справа и слева, их нужно выкрутить. То же самое происходит и с креплениями торпедо.
В центре железной конструкции есть ещё 4 самореза, которые нужно удалить.
Под центральной консолью спрятан электронный блок управления. Его тоже необходимо аккуратно вынуть.
Итак, все возможные элементы сняты. Теперь нужно открыть доступ к печке. Для этого торпедо медленно приподнимают домкратом. Под трубки отопителя лучше постелить клеёнку и тряпки на случай, если начнут вытекать остатки тосола. Затем ослабляют хомуты, которыми крепятся патрубки, и вытягивают шланги.
Если в радиаторе осталась жидкость, её сливают, а сам радиатор аккуратно вынимают с посадочного места.

Дело сделано, теперь осталось установить новый радиатор в отведённое для него гнездо и повторить все пункты инструкции, только наоборот и в обратном порядке. В процессе стыковки резиновых трубок с новым радиатором рекомендуется воспользоваться герметиком.

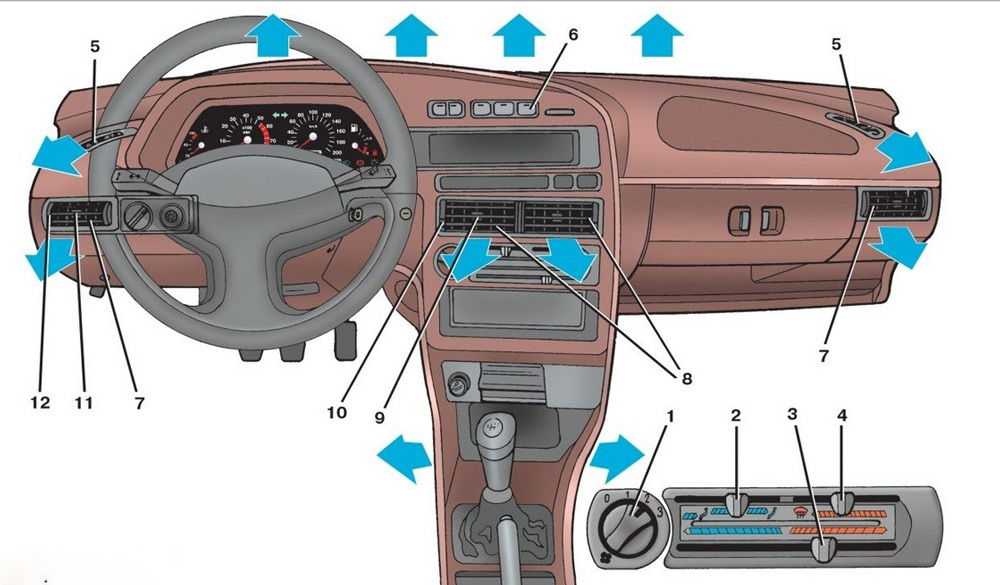

Как провести диагностику работоспособности отопителя ВАЗ-2115
