Замена пружин ваз 2108, 2109, 21099 своими руками

Ваз 21099 — замена пружин задней подвески

На автомобиле ваз 21099 замену задних пружин подвески выполняют в случае их механического повреждения или сильной просадки, когда длина пружины стала меньше допустимой в следствие чего кузов сидит низко. Задние пружины не зависимо от состояния одной, меняют парно с каждой стороны. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

В первую очередь зафиксируйте автомобиль, установив его на первую передачу.
Домкратим и снимаем колесо с ремонтируемой стороны.
В салоне автомобиля, сняв пластиковую крышку стакана, отворачиваем гайку верхнего крепления штока амортизатора.
Далее, очистив от грязи отворачиваем гайку нижнего болта крепления амортизатора к балке подвески, после чего сдавив шток, вытаскиваем амортизатор вместе с пружиной.

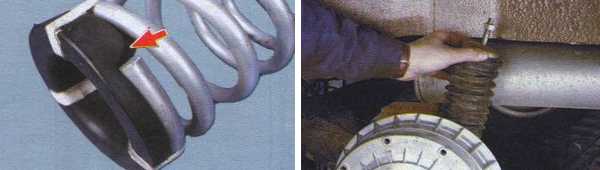

С верхней опорной чашки вытаскиваем резиновую прокладку. Ее необходимо заменить в случае механических повреждений. Данные прокладки имеют разную толщину, то есть в случае появления необходимости поднять кузов, устанавливаются более высокие и наоборот при опускание кузова, ставятся тонкие.
Что касается самой пружины. Ее необходимо менять в обязательном порядке в случае деформации витков, трещин и других повреждений. При покупке новых пружин уточняйте у продавца их маркировку, так как они различаются по длине.

Далее приступаем к сборке. В первую очередь необходимо зафиксировать прокладку на пружине с помощью изолирующей ленты или обычных ниток.
Далее одеваем на стойку пылезащитный чехол и буфер ограничитель сжатия и закрепляем ее к кронштейну балки.

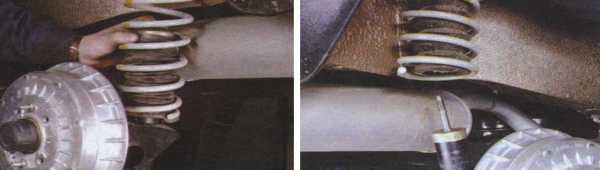

Вытягиваем слегка шток амортизатора и одеваем пружину.

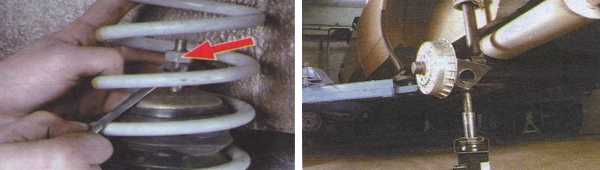

После чего через пружину, на шток амортизатора накручиваем на пару оборотов гайку и с помощью гаечного ключа вытягиваем шток полностью и выкрутив снимаем гайку.

Далее устанавливаем под заднюю балку домкрат и подымаем ее, при этом ориентируем шток амортизатора таким образом, чтобы он попал в отверстие.
Как только шток попадает, в салоне автомобиля заворачиваем гайку верхнего крепления, предварительно установив резиновые подушки и металлические шайбы.
Убираем домкрат и производим окончательную затяжку болтов крепления стойки.

Руководство к действию: замена передних стоек на ВАЗ 2109 своими силами

сборная частьПроцедура изъятия дефектного переднего гасителя колебаний начинается с манипуляций в подкапотном пространстве:

демонтировать заглушку верхней опоры;
установить специальный ключ, позволяющий предотвратить шток от проворота;
ослабить соединение с помощью двух рожковых ключей.

В дальнейшем на ВАЗ 2109 замена стоек производится в области подкрылков:

снять шарнир рулевой тяги, пользуясь съемником;

отметить краской расположение верхнего болта крепления стойки к поворотному кулаку, участвующего в процессе регулировки геометрии подвески (данная манипуляция обеспечит минимальное отклонение от ранее отрегулированного положения, что позволит без труда добраться до ближайшего СТО);

с помощью головки и рожкового ключа на «19» отвернуть две гайки, фиксирующие телескопический элемент относительно поворотного кулака;

выбить болты из посадочных мест;

отвести вращающийся кулак от стойки, принимая во внимание запрет на натяжку шланга гидросистемы тормозов;

отвернуть рожковым ключом на «13» три гайки, фиксирующие телескопический элемент относительно кузова (расположены в подкапотном пространстве);

изъять узел в сборе.

Последующие действия преследуют целью изъятие стойки из ранее демонтированной сборочной единицы. Операция может осуществляться в удобном для исполнителя месте по следующей методике:

установить стяжки на пружины диаметрально-противоположным образом (величина захвата – не менее 5 витков);
равномерно вращая винты, сжать пружину до момента, когда последняя перестанет оказывать давление на чашку;
отвернуть гайку штока;
снять со стойки верхнюю опору, чашку, сжатую пружину, пыльник, буфер хода сжатия; наряду с заменой стоек передней подвески ВАЗ 2109 целесообразно произвести осмотр сопутствующих элементов системы амортизации.

Предварительная сборка нового амортизатора ведется следующим образом:

смонтировать на новой детали пыльник и буфер сжатия;
одеть сжатую пружину (короткий виток ориентирован наверх – к опоре);
поставить чашку пружины, верхнюю опору и шайбу;
установить и закрутить на несколько витков гайку;
демонтировать стяжки пружин.

Окончательный монтаж собранного амортизатора ведется в обратной последовательности. После окончания процедуры обязательно необходимо посетить «сход-развал».

Причины поломки амортизатора

Если стойки неожиданно вышли из строя, то это говорит о том, что разрушились основные его элементы – сальник и клапанная система. Основные причины поломки любого амортизатора:

Скопление грязи и пыли.
Наличие коррозии.
Повреждение защитного пыльника.
Наличие задиров и царапин на штоке.
Пробои, нарушение герметичности.
Деформация.

Еще можно добавить изначально низкое качество амортизатора.
Если он будет эксплуатироваться в жестких условиях – большие перепады температуры, езда по плохим дорогам, пробкам, то это приведет к преждевременному выходу из строя конструкции.

Поэтому при замене передних стоек ВАЗ-2109 нужно тщательно выбирать запчасти, проверять их на наличие любых, даже самых мелких дефектов.
Нижнее крепление амортизатора осуществляется при помощи двух болтов к ступице колеса. А сверху крепится к кузову посредством опорного подшипника. Вся нагрузка приходится на этот элемент, поэтому их нужно менять чаще, чем сами амортизаторы.

Прежде чем менять стойки, убедитесь в исправности опорных подшипников. Они могут деформироваться, резиновая часть нередко рассыпается.

Иногда причина стука кроется и вовсе в ослаблении крепления. Следить за состоянием элементов подвески – это лучший способ оттянуть дорогостоящий ремонт

Проведите тщательный осмотр и обратите внимание на наличие:

Раскачивания кузова и низкую управляемость автомобилем. Шток амортизатора ходит без сопротивления – либо полностью вытекло масло, либо разрушен вкладыш.
Низкую устойчивость при прохождении поворотов и заносы.
Чрезмерное проседание при торможении и разгоне.
Излишнюю чувствительность при наезде на выбоины и ямы.
Тряску и повышенную вибрацию.
Неравномерный и сильный износ покрышек.

При неисправности одного амортизатора менять придется два (на одной оси). Обязательно нужно установить новые опорные подшипники – в этом случае получится добиться высокой надежности подвески и увеличить ресурс новых амортизаторов. Также вы почувствуете, что автомобиль станет более безопасным и комфортным.

Амортизаторы ВАЗ-2109 и аналоги

Амортизаторы, устанавливаемые на передних колесах, разделяются на левый и правый – они не взаимозаменяемы. Не все автомобилисты знают, что передние стойки ВАЗ-2109 поддаются ремонту. И его стоимость ниже, нежели покупка новых амортизаторов. Любой амортизатор можно разобрать, заменить все резиновые элементы и залить свежее масло.

Оригинальные запчасти производства СААЗ мягкие. Автолюбители предпочитают более жесткие стойки, чтобы машина в поворотах держалась уверенно.

Стойки передних амортизаторов ВАЗ-2109, артикулы:

Левый – 21080290540303.
Правый – 21080290540203.

У обоих шток диаметром 22 мм, корпус – 51 мм в окружности и в высоту 360 мм. Если нужно не менять элементы, а ремонтировать, то достаточно приобрести вкладыши-картриджи. Номера запчастей – 21082905002 (для левой стойки) и 21082905003 (для правой).

Из-за чрезмерной мягкости и низкого качества оригинальных запчастей автомобилисты отдают предпочтение аналогам. В этом случае они не хуже, а даже лучше, нежели оригиналы. Список аналогов:

SS20 – артикул SS20102. Продается комплектом.
Hola 4.1 – артикулS426 (правый), S425 (левый).
Fenox 3.5 – артикул A61547C1 (правый), A61546C1 (левый).

Вкладыши в оригинальных можно заменить на более качественные. После ремонта обязательно нужно стойки прокачивать. Как прокачать стойки на ВАЗ-2109 своими руками, расскажем далее. Разделения на левый и правый у вкладышей нет, они одинаковые:

KYB 4.0 – артикул 665059.
Bilstein 3.7 – артикул 21-030550.

В отличие от передних, задние амортизаторы разобрать невозможно. Оригинальные элементы производства СААЗ (артикул 21082915004) отличаются чрезмерной мягкостью, езда по кочкам не очень комфортная.

Размеры:

Шток диаметром 14 мм.
Диаметр корпуса – 45 мм.
Высота корпуса – 367 мм.

При замене задних амортизаторов на ВАЗ-2109 нужно ответить на главный вопрос – какие ставить? Существует несколько аналогов, которые работают лучше родных:

SS20 – артикул SS20122. Продается комплектом из двух амортизаторов.
KYB 4.0 – артикул 441824.
Hola 4.1 – артикул S422.

Исходя из опыта водителей, производитель Fenox выпускает самые качественные передние стойки. А вот Каяба – задние стойки ВАЗ-2108 и 2109. Стоимость у них высокая, не все готовы отдавать несколько тысяч за один амортизатор. Поэтому если ищете достойное соотношение цены и качества, то стоит взглянуть на Hola.

Существуют масляные и газовые амортизаторы, принцип работы у них разный. Предпочтение отдают автомобилисты масляным, так как газовые чересчур жесткие.

Стойки средней ценовой категории SS20 (выпускаются в РФ) способны удовлетворить потребности автовладельцев. При движении со скоростью более 50 км/ч по неровным дорогам они обеспечивают неплохую устойчивость.

Хотя производитель амортизаторов на ВАЗ-2109 дает гарантию на 30 тыс. км. Но на ресурс влияет множество факторов – от погодных условий до манеры езды. На старых девятках, произведенных еще во времена СССР, оригинальные стойки отлично работали и после 100 тыс. км.пробега. Но это скорее исключение из правил.Замена стоек на автомобилях ВАЗ 2108 и 2109 производится намного чаще.

Замена

Прежде чем начать замену, советуем ознакомиться с устройством передней подвески и ее компонентами.

1 — стойка;

2 — кронштейн растяжки;

3 — растяжка (распорка передней стойки);

4 — рычаг передней подвески;

5 — шаровой шарнир рычага;

6 — поворотный кулак;

7 — сойка стабилизатора поперечной устойчивости;

8 — штанга стабилизатора.

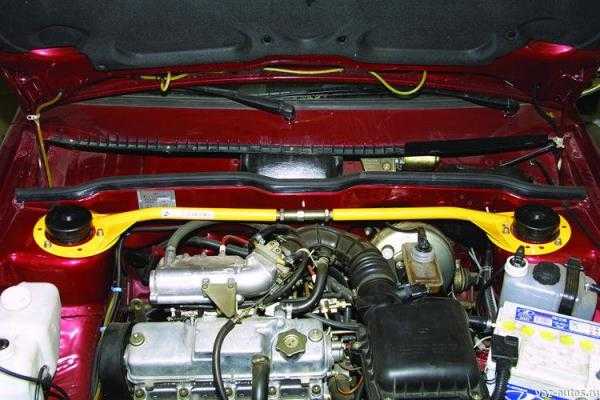

Установка распорки передних стоек — это популярный способ доработки ходовой части, подвески. Дополнительно установленная распорка (или растяжка) позволяет повысить жесткость кузова на скручивание при движении по неровностям, бездорожью. Плюс она уменьшает крен кузова при скоростном вхождении в повороты.

Распорка

Теперь приступаем непосредственно к замене передних стоек.

Поставьте автомобиль на достаточно ровную, твердую поверхность. Пол вашего забетонированного гаража вполне подойдет.
Выключите ручной тормоз, а для повышения собственной безопасности под кузов установите упоры. Это могут быть любые подручные предметы.
Ослабьте немного крепежные болты колес, после чего немного поднимите автомобиль с помощью домкрата.
Поднимите капот, надежно его зафиксируйте, чтобы не приходилось постоянно держать одной рукой и не рисковать получить листом металла по голове.
Снимите заглушку с опорного подшипника стойки. Она выполнена из пластика.
Винтовым ключом на 13 ослабьте 3 крепежные гайки. Они располагаются между верхней частью стойки и нижней частью кузова.
Извлеките полностью шплинт. Для этого его предварительно нужно разогнуть обычными плоскогубцами.
Выпрессуйте съемник из стойки. Перед этим на рулевой тяге открутите крепежную гайку ключом на 19.
Если по какой-то причине вы решили попытаться отремонтировать стойку, тогда вооружайтесь молотком и зубилом. Этими инструментами многие корректируют форму амортизатора. Хотя на практике лучшее решение — это замена.

Извлеките из уплотнителя тормозной шланг.
Демонтируйте болтовые крепежи с помощью ключей.
В сторону кузова отворачиваются все гайки верхней части стойки.
Отведите обязательно только вниз поворотный кулак проушин.
Извлекайте поврежденную, вышедшую из строя стойку через колесную арку.
Плотно и прочно прижмите пружину к подшипнику, сжав ее предварительно с помощью специального инструмента.
Подкорректируйте механически подшипник, крепежные болты, шплинты и пружины.
Все указанные компоненты установки обратно уже на новую переднюю стойку.
Проведите процедуру обратной сборки, действия в противоположной замене последовательности.

Готовность к замене

По завершению работ обязательно восстановите геометрию колес. Для этого придется посетить автосервис, поскольку у них имеются специализированные стенды.

Указанная инструкция позволит вам самостоятельно прокачать и поменять передние стойки на своем ВАЗ 2109. Дополнительно советуем посмотреть обучающие видео уроки, а также проконсультироваться со специалистами относительно выбора новых деталей.

стойкаСтойки – основные элементы передней независимой и задней зависимой подвесок. Вращающийся передний амортизатор связан с верхней опорой, в которую запрессован подшипник, с рулевой тягой и с поворотным кулаком. Задний амортизатор сцеплен с опорой и балкой.

Замена пружин своими руками

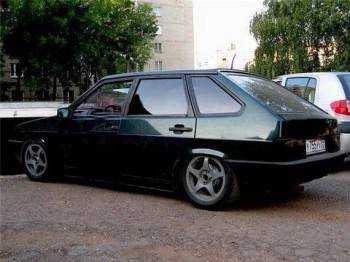

Рассмотренное выше решение занижения является дорогостоящим, поэтому может оказаться не по карману многим любителям тюнинга автомобилей ВАЗ 2109. Большинство предпочитает делать это самостоятельно бюджетными способами, например, урезкой пружин. Какое количество витков пружины нужно обрезать на ВАЗ 2109? Специалисты рекомендуют не более трех.

Каждый виток обеспечивает подвеске дополнительную амортизацию, а укорачивание ужесточает положение кузова и уменьшает ход штока стойки. Слишком сильное занижение заставит автомобиль чувствовать каждую яму и кочку: у стойки не останется свободного хода до окончательного сжатия пружины, под удар попадут как стакан, так и подшипник опоры. Разумеется, со временем это негативно отразится на их работоспособности.

Так какое количество витков пружины нужно обрезать на ВАЗ 2109 в этом случае? Иногда клиренс уменьшают, перенося пружинную чашку немного вниз по стойке

В этом случае следует обратить особое внимание на сварное соединение. К тому же может возникнуть проблема со стойкой из-за локального перегрева на месте сварки

Какое количество витков пружины нужно обрезать на ВАЗ 2109 в данном случае, тоже спорный вопрос.

Снова возникает необходимость обращения к специалистам за помощью, значит, дополнительные финансовые затраты. Простейшим и наиболее удобным с любой точки зрения вариантом остается замена пружин на специальные, у которых ход витка меньше, чем у стандартных. Они более жесткие, а нагрузку удерживают так же, как и стоковые. Сколько витков пружины нужно обрезать на ВАЗ, этот вопрос уже решен.

К примеру, пружины на ВАЗ с прогрессивным шагом витка обеспечивают подвеске оптимальную мягкость и не садят авто при езде по неровным поверхностям. Главное — помнить, что машина с низкой посадкой приспособлена для езды по ровной асфальтовой дороге. Поэтому, решая, сколько витков пружины нужно обрезать на ВАЗ, подумайте о том, для чего вам нужно авто.

Лучше всего обеспечить занижение максимум на 30 мм, но даже при этом появляется риск повреждения подвески. Езда по бездорожью, пересеченной местности или пикники на природе — это не стихия владельцев заниженных «девяток». В подобных случаях нужен высокий клиренс, и смена штатных характеристик подвески будет лишней.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Процедура замены амортизатора

Замена задних стоек на ВАЗ-2109 производится реже, чем передних. У них ресурс выше вследствие того, что они меньше нагружены. Большая часть массы автомобиля приходится на переднюю ось. Снимать стойки придется при замене сайлентблоков подвески, подушек амортизаторов, защитного кожуха, буфера, прокладок, а также при демонтаже задней балки.

Инструменты и приспособления

Для проведения работ потребуется инструмент:

Ключ на «8» (обязательно рожковый).
Изогнутый накидной ключ на «17». Можно вместо него использовать специальный ключ, предназначенный для отворачивания креплений задних амортизаторов.
Ключи накидные на «19» – 2 шт.
Устройство для сжатия пружин.

Рекомендуется выполнять работу на эстакаде или яме с помощником. Но если таких удобств у вас нет, ничего страшного. Потратите чуть больше времени, но проблем при ремонте не возникнет.

Демонтаж стойки амортизатора

Если пришла в негодность даже одна стойка, менять вторую на оси обязательно. Это же касается и пружин подвески. Последовательность проведения работ:

Вывесить колесо и снять его. Можно поднять сразу всю заднюю часть автомобиля, а можно выполнить замену сначала левого амортизатора, затем правого (или же наоборот).
Болты, которыми стойки крепятся снизу, рекомендуется заранее обработать проникающей смазкой типа WD-40.
Выкрутить гайку на штоке. Для этого в багажнике снимите резиновую заглушку и выкрутите при помощи ключа на «17» гайку. Возможно, шток начнет проворачиваться, поэтому его нужно удерживать рожковым ключом на «8». Если вы точно уверены, что амортизатор будете выбрасывать, то шток можно удерживать снизу автомобиля разводным ключом. Но для этого придется позвать помощника.
Далее гайку нужно снять, под ней находится граверная и опорная шайбы, резиновая подушка.
При помощи ключа на «19» нужно выкрутить болт, которым стойка закреплена на балке. Он будет проворачиваться, поэтому с другой стороны удерживайте гайку таким же ключом. Если не помогла проникающая смазка и гайка с болта не хочет выкручиваться, придется прибегнуть к помощи газовой горелки или болгарки.
Будьте аккуратны – рядом расположен бензобак, поэтому открытый огонь очень опасен.
После выкручивания болта на нижнем креплении можно аккуратно снять амортизатор.
Аналогично снимается и задний амортизатор ВАЗ-2109 на второй стороне.

Разборка стойки

Отремонтировать своими руками задние стойки ВАЗ-2109 нельзя. Они неразборные, в отличие от передних. Поэтому их придется только менять. Перед этим нужно снять пружину – она будет ставиться на новую стойку. Все остальные элементы лучше всего использовать новые. Это касается отбойников, пыльников, гаек и болтов. Только так вы сможете обеспечить высокое качество ремонта.

Установка новой стойки

Последовательность проведения работ по установке новой стойки на девятке:

На пружине нужно зафиксировать при помощи изоленты верхнюю прокладку. Чтобы точно и надежно установить амортизатор, нужно пружину поставить на свое место на стойке. При желании пружину можно сжать при помощи специального инструмента.
Шток теперь нужно до упора вытянуть и надеть на него распорную втулку и нижнюю подушку.
В чашу на кузове вводите шток. Если помощника рядом нет, то придется нижнюю часть амортизатора зафиксировать на балке.

После этого под балку нужно установить упор и медленно опускать кузов, контролируя точность попадания штока в чашку на кузове. Сверху из багажника нужно надеть подушку, опорную и граверную шайбы, после чего наживить гайку. Лучше использовать новую с пластиковым фиксатором резьбы.

Аналогично проводится замена и на второй стороне.

Все крепления затягивать не спешите, сначала поставьте колеса и снимите машину с домкрата. После нужно несколько раз нажать на заднюю часть машины, чтобы все элементы подвески заняли свое место. Только после этого можно затянуть все гайки и болты креплений.

Как проверить амортизатор

Прежде чем проверять работу амортизаторов, нужно оценить их состояние визуально.

Еще обратите внимание на наличие механических повреждений, состояние пружины, других элементов подвески. Проводить диагностику лучше всего после длительной поездки, чтобы в стойках масло (если оно там еще есть) прогрелось

Снимать стойки не нужно. Последовательность действий:

Установите автомобиль на ровной площадке.
Один угол энергично раскачиваете вверх-вниз, прилагая усилие к верхней части крыла.
Отпустите и наблюдайте за поведением кузова. Если амортизатор исправен, то машина качнется еще 1-2 раза вверх-вниз, после чего кузов остановится. Если произошло три колебания, то это говорит об исправности стойки, но все же она в не очень идеальном состоянии и скоро ее придется менять.

Аналогично производится проверка всех остальных амортизаторов

Обратите внимание на наличие провалов, подклинивания, посторонних звуков при раскачивании.
Можно осуществить диагностику снятого амортизатора. Для этого вам понадобится несколько раз его полностью растянуть и сжать

Если он исправен, то прокачиваться будет без провалов, плавно. Никаких шумов и зацикливаний быть не должно. При растяжении нужно прикладывать большее усилие, чем при сжатии – это говорит о нормальной работе стойки.
