Проставка между пружиной и установочной чашкой
Данный тип проставки предназначен для использования в задней подвеске ВАЗ 2107. В этом случае применяются так называемые «увеличенные проставки». Они имеют те же установочные размеры для витков пружины и чашки кузова, но большую толщину. Увеличенные проставки на 30 мм толще стандартных, что позволяет увеличить клиренс автомобиля на эту величину.
Для установки таких деталей необходимо снимать пружины, поэтому их монтаж – более сложная и трудоемкая операция, чем установка межвитковых проставок. Зато это более эффективный и надежный способ увеличения жесткости пружины и клиренса автомобиля. Аналогичная конструкция проставок применяется не только на ВАЗ 2107. Их используют с торсионной и осевой балками подвески, в подвеске с продольно связанными рычагами, в двухрычажной и многозвездной подвесках.
Проставка между опорой пружины и установочной чашкой кузова
Эти тип проставки используются в передних подвесках типа «макферсон», в которых стойка при повороте колеса поворачивается вместе с амортизатором, опорой пружины и самой пружиной. Деталь устанавливается вверху опоры, там, где она упирается в чашку кузова и готовая сборка устанавливается на место.
Для фиксации проставки используются болты, длина которых больше, чем у штатных. Для установки приходится производить демонтаж стойки. Изготавливаются такие проставки из металла, полиуретана или капрона. Эффективность такого типа проставок так же высока, как и проставок между пружиной и чашкой. Их можно изготовить самостоятельно или приобрести в магазине.
Полезная информация
Открученная от чулка короткая штанга облегчит демонтаж и монтаж.
Для комфорта сборки новую резиновую проставку и металлическую накладку фиксируют на пружине изолентой или скотчем.
Усиленные пружины с ВАЗ 02 — 04 повысят грузоподъёмность, но авто станет грубее в ходу.
Реактивные тяги проще заменить новыми, не тратя время на запрессовку втулок в тисках.
Экспериментируя с высотой пружин следует помнить о длине рабочего хода амортизаторов. Возможно их придётся удлинять или использовать другие.
При разборке тормозной шланг получает лишнюю нагрузку, что может привести к его повреждению.
Соблюдайте технику безопасности и замена задних пружин не доставит хлопот.
Проставка на регулируемой подвеске
Стоимость таких проставок равна стоимости нескольких новых комплектов пружин для «классики», поэтому с точки зрения экономии проще произвести замену пружин подвески.
Регулировка подвески, оборудованной таким проставками, производится за счет вращения опорной площадки по резьбе, закрепленной на опорном основании. Для предотвращения самостоятельного прокручивания опорной площадки она фиксируется винтом. Таким образом меняется клиренс и жесткость подвески.
Эта разновидность проставок очень «капризна» – попадание влаги и грязи способно быстро вывести ее из строя по причине коррозии резьбы. Применение нержавеющей стали в таких проставках не решает проблемы – данный материал слишком мягкий и вязкий. Поэтому, однажды выставив необходимый клиренс, вы можете в следующий раз уже не провернуть опорную площадку.
Алгоритм замены передних пружин ВАЗ 2107
Подготовьте для работы самый простой инструмент он должен быть у каждого автовладельца, который хоть иногда занимается ремонтом своего железного коня.
Вам потребуется:
- Комплект ключей (он должен быть у вас в багажнике);
- домкрат;
- щетку с металлическим ворсом;
- баллонный ключ;
- молоток;
- крючок из проволоки;
- монтировка;
- изолирующая лента.
Последовательность замены передних пружин следующая:
1. Демонтируйте амортизатор с нужной стороны и снимайте колесо.
2. Далее необходимо, немного отвернуть гайки, фиксирующие нижний рычаг.
Подставьте подъемное устройство под нижний рычаг и облегчите подвеску (оно необходимо, чтобы упростить задачу снятия стабилизатора).
3. Выкручивайте пару гаек, которые держат фиксирующую скобу на подушке стабилизатора.
4. Теперь демонтируйте удерживающую скобу со своего места, а далее и подушку, (втулку стабилизатора).
5. Немного послабьте гайку шарового, которая фиксирует поворотный кулак и палец нижнего шарнира. Будьте внимательны. Гайку необходимо выкручивать до того момента, пока она не будет совпадать с торцевой частью пальца. Как только это произойдет, немного опустите домкрат, который установлен под нижним рычагом.
6. Берите молоток и сделайте несколько сильных (и главное – резких) ударов по внешней части кулака. Благодаря этому действию вы добьетесь выхода пальца из поворотного кулачка.
7
Обращайте внимание на нижний рычаг. В тот момент, когда палец выбит он будет находиться только на одной гайке, необходимо чуть-чуть приподнять домкрат под нижней частью рычага
Но сильно нагружать подвеску нет необходимости.
8. Выкручивайте гайку пальца и опускайте нижнюю часть рычага как можно ниже. После чего при помощи монтажки выведите стабилизатор (точнее, его штангу) поверх шпильки. Теперь убирайте домкрат и дайте рычагу опуститься.

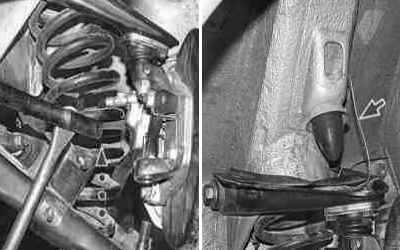

9. Возьмите и сделайте из проволоки крючок и зафиксируйте им верхний рычаг. Учтите, что отсоединять поворотный кулак в этом случае не нужно. Старайтесь крепить рычаг таким образом, чтобы он был как можно выше – это упростит доступ к пружине.
10. Поддевайте снизу пружину и вытащите ее с нижней стороны. На верхней части опоры, расположенной на кузове находится резиновая проставка–демонтируйте ее. Если она сильно потрескалась, то произведите замену. Теперь вы имеете представление, как снять передние пружины на ВАЗ 2107.
Установка новых пружин передней подвески
1. Берите новое изделие и зафиксируйте на нем новую прокладку (проставку), вот здесь пригодится изолента
Обратите внимание, чтобы прокладка стояла правильно. Широкая часть должна касаться к пружинной части, а узкая – к кузову.
2. Используйте монтажную лопатку и просовывайте ее через специальное отверстие в нижней части рычага. После этого фиксируйте с помощью лопатки пружину (пока только с нижней стороны).
3. Берите домкрат и ставьте его под нижний рычаг. Теперь немного поднимайте устройство с целью нагрузить пружину. В этот момент с помощью лопатки направляйте пружину таким образом, чтобы оно заняло место на винтовой части чашки.
4. Теперь продолжайте повышать нагрузку и перебросьте штангу стабилизатора поверх шпильки. Еще раз убедитесь, что пружина установлена правильно.
5. Смонтируйте все на место в обратном порядке. Если замена производится на эстакаде или же специальной яме, то гайки, фиксирующие нижний рычаг к оси, можно закручивать лишь на нагруженном авто.
Работа по замене пружин передней подвеске не вызовет у вас сложностей. Главное – придерживаться заданного алгоритма и быть внимательным на каждом из этапов.
После выполнения работы проверьте все ли гайки хорошо затянуты. Удачной дороги и конечно же без поломок.
В конструкции подвески отечественного автомобиля ВАЗ 2107 установлены пружины, основным предназначением которых является обеспечение плавности хода. Многие владельцы устанавливают пружины большей длины, чем стандартные для того, чтобы приподнять кузов автомобиля. С течением времени они проседают, что приводит к невозможности компенсировать нагрузки. Ослабленные пружины снижают комфортабельность передвижения, ухудшают управляемость автомобилем и приводят к быстрому износу элементов подвески. Чтобы этого не случилось, пружины необходимо проверять и своевременно менять. Что представляет собой замена пружин ВАЗ 2107, выясним детальнее.
