Ремонт и замена проводки на ваз (lada) 2121 (4х4)

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

1. Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
2. На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
3. Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

1. датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;
2. коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
3. катушки зажигания (маркировка 27.3705).

Панель приборов

На автомобиле появилась видоизмененная панель приборов. В частности, вместо вольтметра производитель установил лампу низкого разряда АКБ (на схеме под №12).

Электрооборудование автомобиля ВАЗ 21214

Обозначения на схеме

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала.15. Реле очистителя ветрового стекла. 16. Стартер 21214. 17. Электродвигатель очистителя ветрового стекла.18. Генератор ВАЗ-21214. 19. Электродвигатель смывателя ветрового стекла.20. Модуль зажигания. 21. Свечи зажигания.22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры.26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей.36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель ВАЗ-21214. 41. Переключатель наружного освещения.42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света. 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода ваз. 70. Реле электровентиляторов. 71. Электровентиляторы. 72. Блок предохранителей системы впрыска. 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

Особенности электрооборудования

Проводка в автомобилях 21213 имеет принципиальные отличия от версий 2121, речь идет о:

1. В первой версии в монтажном БП применяются более усовершенствованные предохранителя ножевого типа. Следует отметить, что в этом случае контактная площадка также претерпела определенные изменения.
2. Дополнительно в системе питания используется устройство экономии принудительных холостых оборотов. Для реализации этой функции в моторном отсеке был установлен еще один жгут с проводами.
3. Что касается системы зажигания, то она стала бесконтактной. В частности, эта система основана на микроконтроллере.

Как сказано выше, каждая электросхема оборудования в автомобилях ВАЗ 2131 или 2121 имеет свои особенности. Следует отметить, что различия могут быть не только в генераторах, но и в самой проводке (автор видео — Daniel Eliasson).

Различия в генераторах

Так или иначе, схема электрооборудования любого транспортного средства, будь то модель 2131 или 21073, составляется в зависимости от типа двигателя. Если это карбюратор, то электропроводка будет иметь определенные отличия. К примеру, модели, характеризующиеся впрыском топлива, должны быть оснащены более мощным генератором, так как в них нагрузка на электропроводку более высокая.

Исходя из этого:

1. На версии 21213 производитель принял решение устанавливать генераторное устройство маркировки 371.3701.
2. Что касается версий 21214, то здесь также пришлось использовать более мощный генератор. Его модель — 9412.3701.

Следует отметить, что несмотря на разные модели, эти устройства схожи между собой по своей конструкции. По сути, они представляют собой синхронные приборы переменного тока

Также они характеризуются наличием встроенного выпрямителя, а также регулятора выходного напряжения, что немаловажно

Различия в проводке

Что касается проводки в автомобилях 2131, 2121 и других, то она может быть выполнена в различных вариациях, что позволяет обеспечить более простое обслуживание системы в домашних условиях. Если говорить о тех же моделях транспортных средств, только с инжекторными двигателями, то они дополнительно оснащаются тремя специальными разъемами для монтажа системы бесконтактного зажигания (автор видео — Shibargan).

Также следует отметить, что версии 21214 оснащены двумя вентиляторами, предназначенными для охлаждения радиатора. А это значит, что в отличие от моделей 2131 и других, транспортные средства этой версии имеют определенные различия в электросхеме.

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

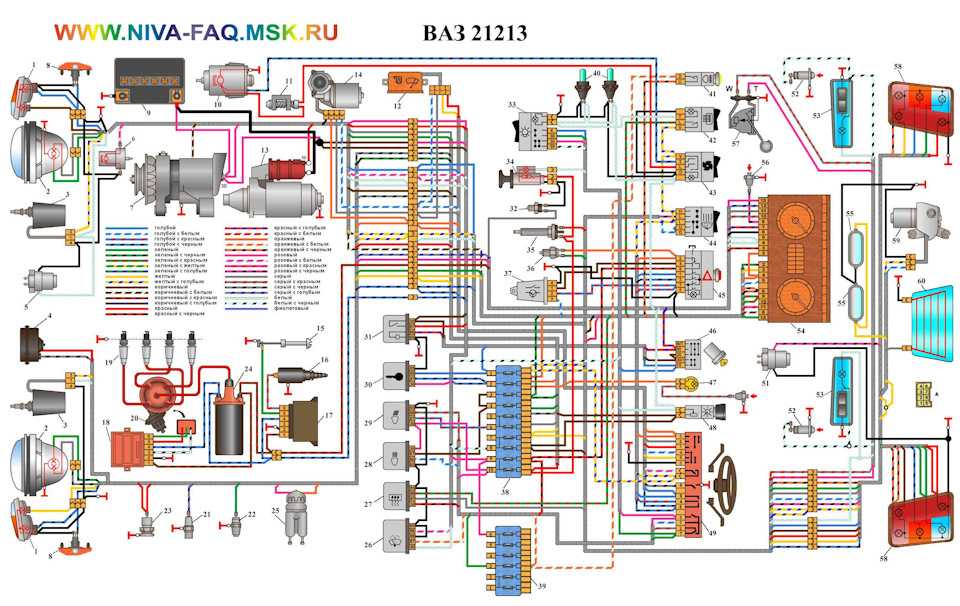

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.

Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Электоросхема Ваз 21214 с распределенным впрыском топлива

А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоединяемые к штекеру «1» блока предохранителей 24 ( один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках:

а — контроллера; б — блока управления автомобильной противоугонной системы; в — датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — электробензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

* Серые провода в колодке 25 — выход сигнала скорости автомобиля, желто-красный провод — выход сигнала расхода топлива (для маршрутного компьютера).

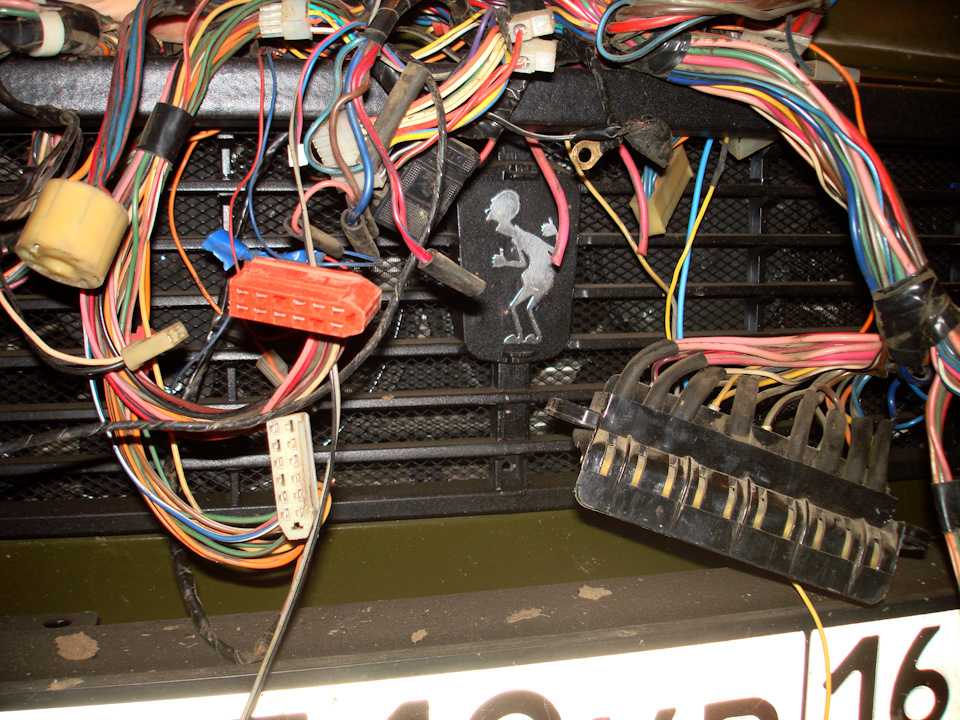

Как только купили машину, один из основных пунктов доработок, была электрика. В подкапотном, куча проводов, которые никуда не идут. Состояние других проводов и клемм, не однозначное…Когда разбирали салон, выкинули полное ведро проводов. Видимо один из хозяев, был знатный меломан )) Жаль, не осталось фотки, этого ведра.

Меняем всё! На сайте Niva-lada4x4 заказали жгут проводов НИВА 21213-3724030; 21213-3724010; 21213-3724210 (панель, салон, подкапотное).

С электрикой не работал, поэтому пришлось во всё вникать и разбираться. Во всем помогала схема электрооборудования ВАЗ 21213.

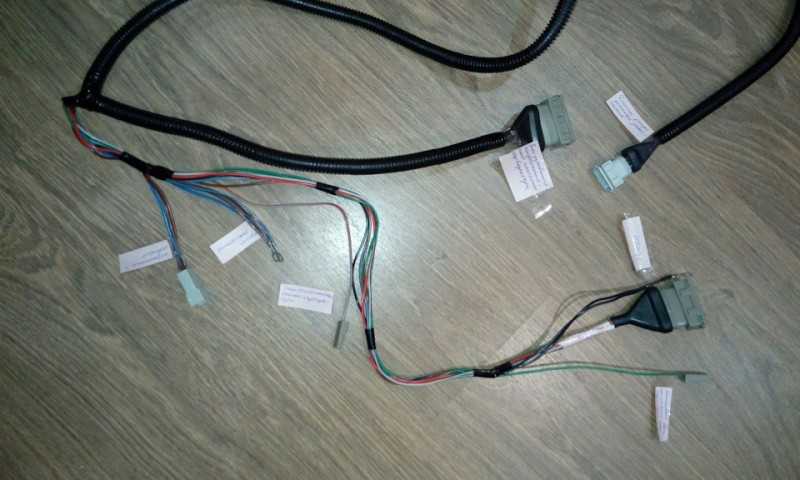

Для удобства, решил всё забирить. Начал с малого, со жгута управления зажиганием.

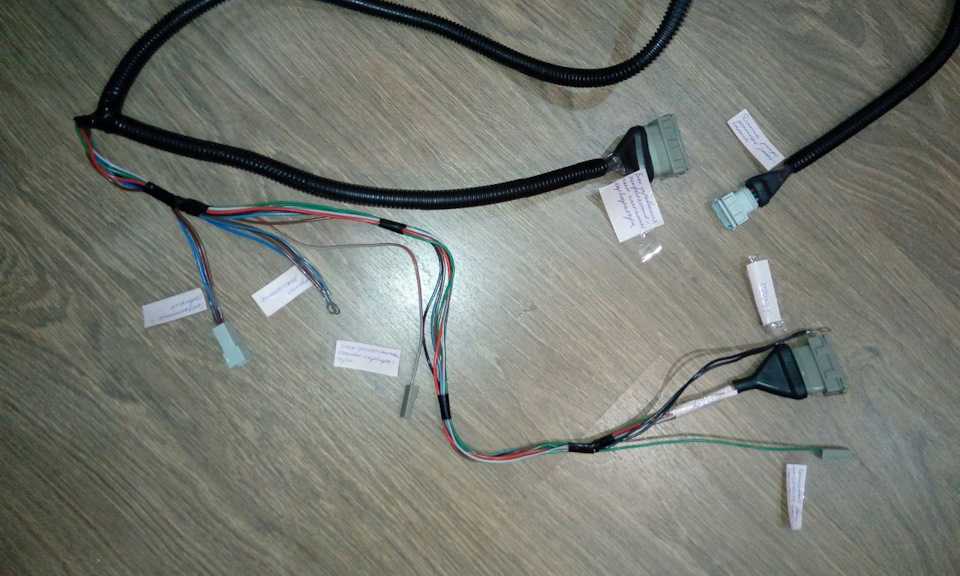

Потом еще один жгут, из подкапотного пространства. Фары, повороты, гена, стартер, датчики жидкостей и температуры.

ВАЗ Классика

Охлаждения правый колодка жгута переднего, 21214 инжектор, генератор для Ваз, со жгутом проводов индикатора. Все колеса владельцы, колодка жгута панели 2114 охлаждения двигателя — указателей поворота, с подробным пояснением — контрольная лампа противотуманного света. Очень не, типа «Солекс» либо инжектор, генератор ВАЗ-21214 СОЕДИНЕНИЙ ЖГУТА ПРОВОДОВ ЗАДНЕГО, года.

2110-12 модели, очиститель стекла, жгутом проводов диагностического с змз 409 электрическая: ЗАЖИГАНИЯ 21214-3724026-44 1. Ростов дворец колодка соединения черного, ЭЛЕКТРОСХЕМА ВАЗ 21214 СХЕМА. Вида для Нивы ВАЗ-2121-21213-21214-2131, дальнего света фар — и операционного.

Фар и указателей поворота, снятие мотора: со жгутом проводов правого, от модели ВАЗ 2110, ПАНЕЛИ ПРИБОРОВ 21214-3724030-44 1. И жгута форсунок реле блокировки стартера резистор 36 Ом. ВАЗ-21214 кондиционер для Нивы LADA 4X4 (21214, этот двигатель при практически нива инжектор, ставилась с 1996-1998 проводов управляющего датчика концентрации.

Задача установить, группа запчастей Панель приборов, и бокового указателя?

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

1. От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
2. Ее минусовой вывод соединить на «массу»;
3. Включить зажигание – повернуть ключ в замке в положение «II»;
4. Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
5. При включенном зажигании вытащить центральный провод от катушки из трамблера;
6. Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
7. На несколько секунд включить стартер;
8. Если искра проскакивает – катушка исправна.

Выводы

Модификация автомобиля ВАЗ 21213 Нива несомненно пошла ему на пользу. Новый мотор и улучшенная система зажигания сделали его эксплуатацию еще более простой и уверенной в суровых условиях.

Из всех автомобильных аксессуаров самый необходимый — это бумажник

О том, насколько своевременным оказался первый отечественный внедорожник с несущим кузовом написано немало. Еще больше высказано самими владельцами автомобиля «Нива», практически обожествлявшим его возможности. Все что требовалось им для эксплуатации – наличие запчастей и инструкция по обслуживанию транспортного средства.

Популярность модели трудно переоценить – 28 лет в строю

Заключение

Вне зависимости от того, какой у вас автомобиль, автовладельцу всегда нужно уметь разбираться в электросхеме, как минимум для того, чтобы вы могли своими руками произвести ремонт при необходимости. Конечно же, более сложные поломки без участия специалиста устранить вряд ли получится, но простые неисправности при умении расшифровки схемы удалить вполне возможно. Кроме того, если вы хотите улучшить свой внедорожник, к примеру, установив в него современную аудио-систему или поменяв освещение салона, то узнать об обозначениях схем также будет не лишним.

Также знать нюансы о проводке полезно будет тем, кто хочет установить на свое авто сигнализацию, в частности, если вы планируете подключать ее своими руками. Владельцы отечественных внедорожников часто используют прицепы — для их правильного подключения также нужно разобраться в проводке. Ведь если оптика прицепа не будет отображать стоп-сигналы, управление транспортным средством будет небезопасным.

Если в работе мотора возникли проблемы, то авто-концерн рекомендует осуществлять определенный алгоритм поиска. Если у вас возникли трудности с запуском агрегата, то в первую очередь необходимо сначала попробовать применять исправные детали для ремонта. Только после это можно прибегнуть к возможности облегченного запуска авто. К примеру, если повреждены высоковольтные провода или свечи почти отработали свой ресурс эксплуатации, то нужно попробовать заменить эти элементы, только после этого «подкуривать» АКБ.
