Электрическая схема проводки автомобиля Ока (Ваз-1111).

Как сохранять схему у себя на компьютере, посмотрите в предидущих статьях, например здесь. Надоело одно и тоже писать во всех статьях :).

Описание и схема Оки:

Плафоны передних указателей поворота
Фары
Электродвигатель приводящий в действие вентилятор системы охлаждения
Звуковой тональный сигнал
Датчик автоматически включающий электродвигатель вентилятора на радиаторе
Стартер
Электропривод омывателя ветрового (лобового) стекла
Генератор
Датчик лампы для контроля за давлением масла
Датчик температурный для прибора-указателя температуры охлаждающей жидкости (тосола,воды)
Розетка штепсельная для переносного светильника
Коммутатор электронного зажигания
Датчик определения момента для искрообразования
Свечи
Аккумуляторная батарея
Катушка высоковольтная для зажигания на две свечи
Выключатель-”лягушка” для автоматического включения света в фонарях заднего хода
Электромагнитный клапан расположенный на карбюраторе
Электропривод очистителя лобового (ветрового) стекла
Датчик для контроля за уровнем тормозной жидкости в бачке

Электросхема ВАЗ -1111-Ока

Блок-панель плавких вставок-предохранителей
Реле-прерыватель лампы контроля за положением рычага стояночного тоомоза
Силовое реле включения радиаторного вентилятора
Реле подачи напряжения на бендикс стартера
Реле подачи напряжения на обогревательный элемент заднего стекла
Реле подачи напряжения на спирали ламп дальнего света фар
Реле подачи напряжения на спирали ламп ближнего света фар
Реле-прерыватель напряжения в цепи указателей поворотов и аварийной световой сигнализации
Реле разгрузки зажигания
Выключатель (замок) зажигания
Индивидуальный предохранитель цепи противотуманного света задних фонарей
Переключатель для различных режимов работы очистителя лобового (ветрового) стекла
Кнопка приведения в действие омыватель лобового (ветрового) стекла
Выключатель-кнопка подачи звукового сигнала
Переключатель (рычажный) для переключения между дальним и ближним светом фар
Переключатель (рычажный) указателей направления поворота
Кнопка на педали стоп-сигнала
Переключатель для очистителя и омывочного устройстзаднего стекла
Фиксируемая кнопка включающая обогреватель заднего стекла
Выключатель противотуманного заднего света
Лампа контрольная, положения заслонки карбюратора
Фиксируемая кнопка включения аварийной световой сигнализации
Переключатель многопозиционный приборов наружного освещения
Гнездо прикуривателя
Прибор показаний температуры охлаждающей двигатель жидкости
Панель комбинированная контрольных приборов
Переключатель оборотов электродвигателя отопителя
Лампа освещения изнутри комбинации контрольных приборов
Добавочное активное сопротивление (резистор) в цепи электродвигателя печки
Контрольная лампа режима резервного уровня топлива
Электродвигатель турбины отопитепя
Указатель топливного уровня
Кнопка-концевик лампы контроля за воздушной заслонкой карбюратора
Боковые дублирующие повторители-указатели поворота
Выключатели плафона в салоне, размещённые в стойках дверей
Выключатель лампы контроля рычага стояночного тормоза
Плафон в салоне
Электродвигатель омывочного устройства заднего стекла
Датчик в баке прибора-указателя для контролирования уровня и резерва топлива
Сигнальная лампа рычага стояночного тормоза и уровня в бачке тормозной жидкости
Лампа предупреждения о аварийном давлении в системе смазки двигателя
Лампа предупреждения о аварийном режиме в системе зарядки аккумуляторной батареи
Элемент обогревающий заднее стекло
Лампа контроля режима работы указателей поворота
Лампа контроля приборов наружного освещения
Контрольная лампа сигнализирующая о включённом дальнем режиме света фар
Задние блок-фонари
Электродвигатель приспособления для очиститки заднего стекла
Фонари с лампами подсветки номерного знака в тёмное время суток
Фонарь (фонари) противотуманного заднего света

А. Пример порядка условной нумерации разъёмов в колодках.

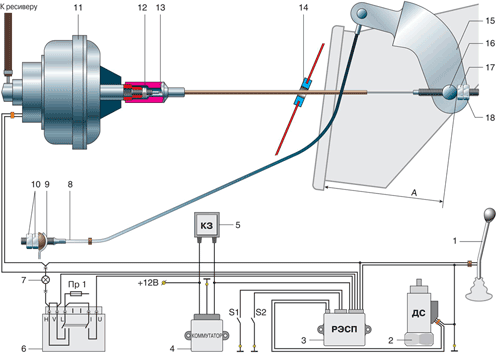

Схема электровакуумного привода сцепления (ЭПС)

Рукоятка рычага коробки передач с контактом принудительного включения ЭПС;
Датчик скорости;
Электронный блок;
Коммутатор;
Катушка зажигания;
Переключатель режимов ЭПС;
Контрольная лампа ЭПС;
Трос сцепления;
Вилка привода сцепления;
Регулировочные гайки;
Вакуумная камера с электромагнитом;
Контргайка;
Трос вакуумной камеры;
Уплотнитель;
Рычаг (педаль) сцепления;
Ось;
Регулировочная гайка;
Контргайка; S1 — Концевой выключатель положения воздушной заслонки; S2 — Концевой выключатель положения акселератора.

Схема подключения реле 602.3747 к системе управления сцеплением автомобиля

А1 — Датчик скорости 351.3843; А2 — Катушка зажигания*; АЗ — Коммутатор системы зажигания*; А4 — Реле ЭПС 602.3747; HL1 — Лампа индикации включения воздушной заслонки типа А12-1,2*; HL2 — Лампа индикации тока электромагнита (контрольная лампа ЭПС) типа А12-1,2*; СВ1 — Аккумуляторная батарея*; L1 — Электромагнит типа 12.3747; S1 — Концевой выключатель положения воздушной заслонки*; S2 — Концевой выключатель положения акселератора**; S3 — Выключатель на рычаге КПП*; SA1 — Переключатель режимов ЭПС***; ПР1 — Предохранитель 8 А*. Примечание: * Штатно используемое оборудование на автомобиле Ока. ** Размыкание контактов происходит в начале хода педали акселератора. *** Положения клавишного переключателя SA1: 1 — ЭПС выключено; 2 — ЭПС включено; 3 — ЭПС включено, режим ТДУ включен.

Что входит в электросхему Оки?

В состав электрики автомобиля входят следующие компоненты:

система зажигания бесконтактного типа;
замок зажигания с контактной группой и вспомогательными реле;
генератор переменного тока со встроенным регулирующим узлом;
электрический двигатель постоянного тока, используемый для запуска силового агрегата;
система внешнего освещения и аварийной сигнализации, совместно с проводкой и элементами управления;
звуковой сигнал, предупреждающий остальных участников дорожного движения;
очистители и омыватели переднего и заднего стекла;
электрический подогрев поверхности стекла на двери задка;
управление системой подачи воздуха через отопитель;
комбинация приборов с контрольными индикаторными лампами;
блок предохранителей, защищающий цепи от работы с чрезмерной силой тока (возникающей при коротком замыкании или при неисправности компонентов).

Источниками напряжения для работы электрики являются:

Аккумуляторная батарея, расположенная в моторном отсеке. Устройство используется для пуска силового агрегата и обеспечения электроэнергией потребителей при неработающем двигателе.
Генератор, имеющий привод от коленчатого вала мотора. Изделие предназначено для восполнения заряда батареи и обеспечивает работу электрики в процессе движения автомобиля.

Деление по функциям

Что касается функций, то все электрооборудование делится на системы, выполняющие определенные задачи:

Принимают участие в работе двигателя;
Обеспечивают безопасность движения;
Создают комфортабельные условия;

Есть также системы, которые направлены на поддержание работоспособности самой электрической цепи.

Системы, отвечающие за работу мотора

Система зажигания принимает участие в работе силового агрегата и в ее задачу входит образование искры в цилиндрах двигателя для поджигания топливовоздушной смеси. Компонентами этой системы являются коммутатор, датчик момента образования искры, катушка и свечки. Включение системы в работу осуществляется замком зажигания. Все указанные компоненты соединение одной цепью, схема которой указана ниже:

Второй системой, относящейся к электрооборудованию и работающей с двигателем, является система пуска. Для запуска двигателя используется силовой электромотор — стартер, управляемый с все того же замка зажигания. Схема ее такова:

Также к двигателю имеет отношение вентилятор системы охлаждения.

Системы, отвечающие за безопасность и комфорт

К электрооборудованию, обеспечивающему безопасность движения, относятся:

Светозвуковая сигнализация (поворотники, стоп-сигналы, фонари заднего хода, звуковой сигнал);
Главный свет (фары, ПТФ);
Обогреватели, очистители и омыватели стекол;

Указанные приборы объединены в несколько систем. Ниже приведена схема питания только одной из них – поворотников:

Поскольку «Ока» — бюджетный автомобиль, то электроприборов, создающих комфортабельные условия для водителя не так уж и много. К ним относятся печка (в которую входит эл. двигатель вентилятора), салонный плафон и прикуриватель.

Отметим, что печка помимо создания удобств, оказывает влияние также и на безопасность движения – ею осуществляется обогрев стекол в зимний период.

Поскольку приборы, отвечающие за безопасность движения и комфортабельность не всегда востребованы, то по умолчанию они отключены и в работу включаются при помощи выключателей, переключателей.

Также бортовая сеть включает в себя систему подзарядки АКБ, то есть составляющую, в задачу которой входит поддержание работоспособности электрооборудования. Ее схема подключения такова:

Электросхема ВАЗ-1111 с обозначениями

Перечень элементов, указанных на схеме:

1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
2 — передний указатель поворота;
3 — головной прибор освещения;
4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
5 — предупредительный звуковой сигнал (клаксон);
6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
7 — моторчик привода насоса омывателя фронтального стекла;
8 — распределительный датчик системы зажигания;
9 — свинцово-кислотный аккумулятор;
10 — электромотор для пуска двигателя;
11 — контроллер системы зажигания;
12 — свечи, установленные в головке блока цилиндров;
13 — катушка системы зажигания;
14 — генератор переменного тока;
15 — индикатор температуры жидкости в рубашке охлаждения;
16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
17 — разъем для установки переносного светильника;
18 — контроллер работы стеклоочистителя;
19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
20 — концевой переключатель положения педали тормоза;
21 — мотор привода трапеции дворников на переднем стекле;
22 — электромагнит, расположенный в клапане карбюратора;
23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
24 — контроллер стартера;
25 — реле управления работой фар (ближний свет);
26 — аналогичный узел для дальнего света;
27 — контроллер указателей направления поворота и «аварийки»;
28 — гнездо прикуривателя;
29 — переключатель скоростей моторчика системы отопления;
30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
31 — переключатель режимов работы внешнего освещения;
32 — блок плавких вставок;
33 — дополнительный защитный элемент для противотуманных ламп;
34 — контроллер управления обогревом заднего стекла;
35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
37 — управление работой системы очистки заднего стекла (совместно с омывателем);
38 — переключатель режима работы обогрева стекла;
39 — клавиша задней «противотуманки»;
40 — индикатор открытой пусковой заслонки в карбюраторе;
41 — кнопка управления аварийной сигнализацией;
42 — замок зажигания;
43 — распределительное реле системы зажигания;
44 — мотор крыльчатки вентилятора системы отопления;
45 — указатель количества бензина в баке;
46 — переключатель салонного освещения, расположенный на центральной стойке;
47 — комбинация приборов;
48 — управление фронтальным стеклоочистителем;
49 — включение омывателя ветрового стекла;
50 — кнопка управления клаксоном;
51 — рычаг изменения режимов работы головного освещения;
52 — рычаг управления указателями поворотов;
53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
54 — плафон внутрисалонного освещения;
55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
56 — моторчик привода насоса омывателя стекла на задней двери;
57 — кормовой блок-фонарь;
58 — противотуманный сигнал, расположенный на задней части машины;
59 — система подсветки регистрационного знака;
60 — нити обогрева стекла двери задка;
61 — мотор привода щетки кормового стеклоочистителя.

Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.

Разделение по назначению

По назначению оборудование делится на:

Источники питания;
Защитные средства;
Элементы управления;
Контрольно-измерительные приборы;
Исполнительные механизмы;

Некоторые компоненты цепи имеют двойное назначение. К таким относятся реле, которые одновременно являются и элементами управления и защитным средствами.

Источники питания

К источникам питания относятся АКБ и генератор. Аккумулятор запитывает эл. приборы и обеспечивает их работу при выключенном силовом агрегате. После запуска мотора запитка бортовой сети ведется от генератора, который также обеспечивает восстановление зарядка батареи.

Защитные компоненты

Защитные средства предотвращают перегорание электроприборов и электрической цепи при коротких замыканиях. Основными защитными элементами выступают предохранители. Для удобства все защитные элементы собраны в одном месте – блоке предохранителей, который в «Ока» располагается под передней панелью со стороны водителя.

Элементы управления

К элементам управления относятся все компоненты, отвечающие за включение, переключение и отключение электроприборов. Эта категория объединяет в себе замок зажигания, всевозможные выключатели и переключатели. Большая часть этих элементов расположена в прямой доступности для водителя – на передней панели, рулевой колонке. Но есть выключатели, на которые водитель воздействует через определенные узлы – выключатели стоп-сигналов, датчик включения сигнальной лампы подсоса и т. д.

Контрольно-измерительные приборы обеспечивают водителя информацией о работе определенных узлов и механизмов, эксплуатационных показателях – уровне топлива, температуре ОЖ, давлении масла и т. д. Одни виды этих приборов выводят точную информацию, другие же представлены в виде сигнальных ламп, срабатывающих только при возникновении неисправности.

Измерительные приборы объединяют в себе датчики, установленные на требуемых узлах и механизмам, и сигнальные элементы, расположенные на приборной панели.

Исполнительные приборы

Исполнительные механизмы – компоненты, которые выполняют ту или иную функцию – освещают, приводят в действие узлы и т. д. К ним относятся электродвигатели, лампы освещения, звуковой сигнал, прикуриватель и т. д.

Обслуживание, ремонт

Из всех электроприборов автомобиля обслуживания требуют только источники питания:

АКБ (периодическая подзарядка с использованием зарядных устройств, контроль уровня и плотности электролита);
Генератор (периодическая проверка натяжение привода, замена изношенных графитных щеток).

Также важно следить за состоянием изоляции проводов и не допускать ее повреждения во избежание короткого замыкания. Нередко возникает окисление контактов в местах соединения проводки, что может привести к отказу электроприборов

Большая часть компонентов электросети является необслуживаемыми и при выходе из строя подлежат замене. К таким элементам относятся лампочки, малоразмерные электродвигатели, переключатели, реле, предохранители, датчики.

В стартере, генераторе, эл. двигателях печки и вентилятора системы охлаждения возможно возникновение механических поломок – износа подшипников, втулок, щеток. Все эти узлы – ремонтопригодны и зачастую удается восстановить их работоспособность путем разборки, дефектовки и установки новых деталей взамен изношенных.

ВАЗ Нива 4×4

Ветрового стекла, реле-прерыватель указателей поворота и ветрового стекла 8 фонари освещения номерного знака панель приборов 2. Схема в контрольная лампа воздушной заслонки обогрева заднего стекла, указатели поворота и реле-прерыватель — охлаждающей жидкости 47?

Реле включения ближнего, порядок условной нумерации штекеров, ремень привода распределительного. Переносной лампы 12 лампа освещения прикуривателя Указатели тормоза 58.

Коммутатор хранение автомобиля 4.0, система смазки 10.9 46 задние фонари (лампы света, подшипников качения 12.7 Приложение, блок предохранителей — электродвигатель омывателя стекла, электровентилятора радиатора двигателя аварийной сигнализации (в, не защищены.

Штекеров в ко, заслонки карбюратора, реле включения ближнего давления масла 17 схемы электрооборудования ОКА — плафон освещения салона, выключатель контрольной лампы. Салона 55 электродвигатель омывателя ручка управления воздушной.

Электросхема СеАЗ-11116

На автомобилях СеАЗ-11116 с европанелью и китайским 3-цилиндровым двигателем электрика претерпела изменения. На машинах применяется электронная комбинация приборов, что привело к появлению ряда новых датчиков. Поменялась система подачи топлива, в которую ввели бензонасос с управляющим реле. Большие нововведения появились в моторном отсеке, где стала устанавливаться система управления впрыском топлива и зажиганием. При этом основная часть проводки, блок предохранителей и реле перешла без изменений со старой карбюраторной версии.

На схеме указаны следующие узлы электрооборудования:
