Покупка необходимого
Можно, в принципе, купить уже готовый набор вместе с проводами, но многие считают, что в случае покупки всего отдельно возрастает количество вариантов установки, да и обойдется все это дешевле. Итак, приобретаем:
- Комплект фар (2 штуки);
- Пластиковые колодки;
- Рамки фар;
- Клавишу и желтый индикатор к ней;
- Реле;
- Провода. Лучше купленные в магазине электрооборудования, чтобы были две медные жилы с двойной изоляцией (подойдет ШВВП-2). Нормальным будет и сечение 0,5 мм, но при желании поставить лампы большей мощности, берите 0,75 мм.;
- Клемму для установки на «массу»;
- Широкие, а также узкие клеммы, называемые мама/папа. При их приобретении желательно не брать их в комплекте с проводами. Установка будет удобнее, если эти клеммы обжимать пассатижами уже на соединениях установленных проводов.

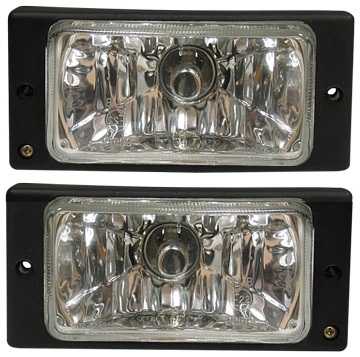

Комплект для подключения противотуманных фар на ВАЗ 2110
Примечание: если на вашем ВАЗе торпедо старого образца, то лучше купить комплект ПТФ 2110, а для нового, так называемого ЕВРО удобнее подключить ПТФ 2115.
Можно, конечно, и варьировать, но речь идет именно об удобстве расположения кнопок. Относительно мощности ламп, то достаточно 55 W, больше не нужно. Учтите также, что очень дешевые противотуманки долго вам не прослужат.
Вопрос цвета стекла для противотуманных фар
На старых автомобилях стекло противотуманных фар имело желтый цвет, потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.
На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.
Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.
Особенности противотуманных фар для ВАЗ-2110
По своему предназначению противотуманные фары необходимы, чтобы освещать пространство в условиях плохой погоды. Но они не могут быть заменой фар главного света. Потому что такие осветительные приборы находятся снизу и будут ослеплять встречные автомобили. ПТФ склонны к накоплению грязи и пыли, брызг и зимней дорожной посыпки. Также противотуманки влияют на то, как рассеивается пучок света и не создаются ли помехи встречному транспорту.
Польза противотуманных фар неоспорима, иногда без них просто не обойтись. Поэтому они являются стандартным оборудованием практически во всех машинах. Но в моделях ВАЗ-2110 эта установка не предусмотрена. Поэтому данную систему понадобится смонтировать дополнительно. Для этого можно воспользоваться схемами, представленными ниже.
Инструкция по подключению противотуманок на ВАЗ-2110
Чтобы позже не пришлось многое переделывать, во время подключения следуйте последовательно составленной инструкции:
Откройте крышку блока предохранителей, выкрутите 1 саморез и раскройте БП.
Найдите 2 провода, длина которых достигает 15 см, разъемы кабеля называют «мамой». Определите, какой провод является постоянным – проверяется контрольной лампой, кабель следует подтянуть к реле на ножку.
Красный провод обозначает плюс от реле
Чтобы провести монтаж быстро и без сложностей, лучше взять разъем со 2-й «мамой» и удлинить их кабелями до 30 см, обозначив разъем «мамы».
Желтый и желто-черный кабели распределите в штекер белого цвета, он приходится на БП.
Разъем со 2-м проводом и разъемом «мама» выведите к БП и подсоедините ко 2-му разъему «папа», он тоже характеризуется 2 проводами желтого и черно-желтого цветов, последний размещен позади кнопки открывания багажника.
Черные провода чаще всего означают минус и подключают к реле к ножке.
Также важно определить провод управления включения и выключения противотуманных фар. Это можно сделать несколькими способами, например, наметить провод, проходящий от габаритов без клавиши включения, таким образом фары будут загораться, как только будут включены габариты
Еще один способ – провести от габаритов через кнопку. Фары могут зависеть и от зажигания, на кнопке включения ПТФ обозначится плюс и только при нажатии клавиши включатся фары. Самый последний вариант считается самым удобным.
Чтобы установить ПТФ, извлеките заглушку и вставьте фары прямо в бампер.
Зафиксируйте облицовочный материал для фар.
Возьмите отвертку крестообразного формата и проверните пару саморезов крепежа облицовки.
Соедините колодку с кабелем. Теперь прибор поключенный.
Второй вариант подключения противотуманок
Сначала выберите область для установки приборов – для этого внизу под бампером предусмотрен небольшой отсек. Кстати, фары бывают разными, одни из них рифленые, созданы для рассеивания света, а прозрачные освещают пятнами. Хотя прозрачные агрегаты сегодня пользуются у собственников ВАЗ-2110 большим спросом, специалисты считают их не такими уж полезными.
Монтаж начинается с отсоединения проводов, идущих к датчику уровня жидкости и бачку омывателя. Отсоедините гайку, находящуюся на бачке смывателя, и извлеките целый пучок кабелей, находящихся слева под лонжероном.
Рассматривая разъем Ш1, следует брать во внимание 3 провода: желтого цвета и 2 желто-черных. Отрежьте 2 куска кабеля желтого оттенка, протяните внутрь салона ВАЗ-2110
Далее зачистите кабель, обожмите клеммами достаточной ширины по типу «папа» и определите внутри колодки так, чтобы провод был присоединен к окрашенному в черный с желтым.
Соедините вместе колодку с 2-мя проводами желтого цвета, прижмите их к жгуту, после этого можно монтировать на прежнее место омывающий бачок.
Теперь вам понадобится провод (2 штуки) с длиной до 0,5 м. Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Когда кабель от противотуманной фары уже находится в переднем лонжероне, протяните кабель там, где планируется фиксация фар. Не забудьте обработать каждый кабель клеммой массы.
Если вы сомневаетесь, что не коснулись лампочек, или точно знаете, что касание было, нужно обезжирить поверхность, воспользовавшись спиртом. Далее подсоедините черный кабель к корпусному основанию, а желтый подведите непосредственно к лампочке. Даже новичок, воспользовавшись этим вариантом монтажа противотуманных фар, сможет разобраться, как правильно подключить противотуманки на ВАЗ-2110, и справится всего за пару часов.
Третья схема по подключению фар
Она состоит из 3-х изображений, где видны особенности соединения противотуманок ВАЗ-2110, колодки реле, разъемов Ш1 и Ш2, из чего состоит ПТФ.
- Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
- Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
- Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
- Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
- Проверьте, находится ли в рабочем состоянии подсветка клавиши.
- Индикатор включения противотуманок подразумевает точно такую же проверку.
Зачем нужны противотуманки
Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.
Наличие ПТФ дает три важных плюса.
- ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
- Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
- ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.
Требования законодательства
Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:
- Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
- Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
- Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
- Недопустим монтаж фар выше головного света.
Необходимые для монтажа инструменты и материалыЧтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:
- Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
- Лампу для контроля за процедурой.
- Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
- Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
- 8 штук разъемов по типу «мамы».
- Изолента.
- Упаковочный материал для термоусадки.
