Замена прокладки клапанной крышки ваз 21063 своими руками

Конструкция ГБЦ и клапанов

Функционирование клапанного механизма на машинах ВАЗ 2106 и ВАЗ 2109 зависит от работы цепного привода (современные модели авто оснащаются ремёнными приводами).

Устройство головки блока цилиндров довольно примитивное: это сёдла, пружины, направляющие втулки. Захлопывание клапанов в системе осуществляется автоматически при помощи встроенных пружин. Чтобы в камеру сгорания не просачивалось моторное масло, на втулку крепится маслосъёмный сальник.

Клапанный механизм работает в сложных условиях с высокими температурами и масляным голоданием. Основной его задачей является обеспечение герметичности всей системы. Проблемы в его работе могут стать причиной снижения мощности, повышения расхода топлива и быстрого износа ГРМ.

Как подобрать цепь по длине

При покупке новой запчасти нужно учитывать один параметр — длину, определяемую числом звеньев. Указанная величина зависит от типа двигателя, установленного на конкретном авто. У моторов рабочим объёмом 1,5 и 1,6 л (модификации ВАЗ 21061 и 2106) ход поршня составляет 80 мм, а в силовых агрегатах 1,3 л (ВАЗ 21063) этот показатель равен 66 мм. Соответственно, блоки двигателей 1,5 и 1,6 л выше, а цепь — длиннее:

версии ВАЗ 21061 и 2106 — 116 секций;
ВАЗ 21063 — 114 звеньев.

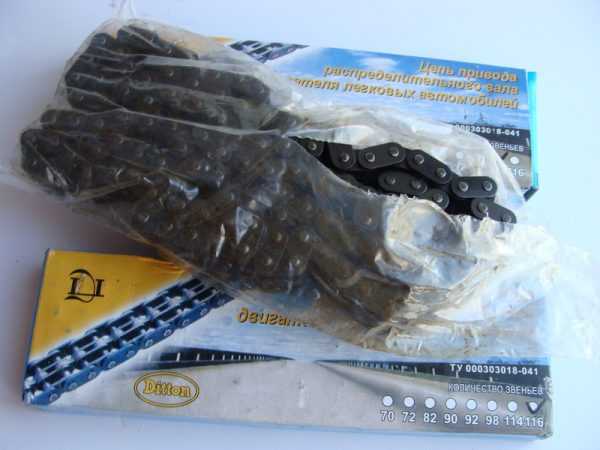

Добросовестные производители прописывают число звеньев цепи на упаковке

Количество секций новой запчасти можно выяснить без изнурительного пересчёта. Уложите цепь на плоскую поверхность, чтобы соседние звенья соприкасались. Если крайние секции выглядят одинаково, в цепи 116 звеньев. Деталь из 114 частей выдаёт одно последнее звено, повёрнутое под углом.

Предназначение клапанов в двигателе ВАЗ 2105

В двигателе ВАЗ 2105, как и в любом другом моторе внутреннего сгорания, клапаны являются важным элементом газораспределительного механизма. На «пятёрке» в силовом агрегате используется 8 клапанов: на каждый цилиндр приходится по 2 клапана, основное назначение которых — правильное распределения газов. Посредством кланов в камеру сгорания подводится смесь топлива и воздуха через впускной коллектор и отводятся отработавшие газы через систему выпуска. При возникновении поломок с каким-либо клапаном, работа механизма газораспределения, как и в целом всего двигателя, нарушается.

Клапаны, расположенные в головке блока цилиндров, обеспечивают подачу топливно-воздушной смеси в камеру сгорания и отвод отработавших газов

Маслосъёмные колпачки

Маслосъёмные колпачки, которые также называют сальниками клапанов, предназначены для снятия масла с клапанов и предотвращения попадания его излишков в мотор. В силу того, что материалом изготовления колпачков является резина, со временем эта деталь попросту изнашивается и начинает пропускать масло, в результате чего его расход увеличивается.

Для чего нужны маслосъёмные колпачки

Для правильной работы распредвала узел нуждается в постоянной смазке. Однако её попадание в цилиндры силового агрегата — нежелательное явление. Как раз для этого и были разработаны масляные колпачки. Если сальник не выполняет свою функцию, масло попадает в камеру сгорания по штоку клапана, что приводит к образованию единой смеси с топливом и воздухом. В процессе сгорания масла образуется нагар как на седле клапана, так и на прилегающей к нему части клапана. В результате деталь нормально не закрывается.

Помимо этого, нагар скапливается на стенках цилиндра, на верхней поверхности поршня, а также на поршневых кольцах. Все это сказывается как на работе мотора, так и на его ресурсе. Например, холостые обороты становятся нестабильными, компрессия снижается. К тому же масло, попадая в камеру сгорания, приводит к ухудшению характеристик воспламенения топливно-воздушной смеси

Это говорит о том, что маслосъёмные колпачки выполняют важную функцию и их работоспособности нужно уделять особое внимание

Какие колпачки установить на ВАЗ-2103

Столкнувшись с необходимостью замены и выбора сальников клапанов, выбирают именно те изделия, которые подходят для конкретной модели двигателя. Поскольку отечественные производители уступают по качеству импортным, предпочтение следует отдавать таким известным брендам, как Elring, Glazer, Goetze.

Для снятия масла с клапанов используются маслосъёмные колпачки

Признаки износа сальников

Судить о том, что срок службы колпачков подошёл к концу, можно по следующим основным признакам:

появление синеватого дыма из системы выхлопа;
повышение расхода масла (около 1 л на 1 тыс. км.);
появление нагара на свечах зажигания.

В среднем сальники клапанов «ходят» около 100 тыс. км.

Как заменить маслосъёмные колпачки на ВАЗ 2103

Для того чтобы заменить сальники клапанов, потребуется подготовить следующий инструмент:

рассухариватель;
пинцет;
пруток оловянного припоя (d = 8 мм или около того);
молоток;
длинногубцы.

Чтобы заменить маслосъёмные колпачки, потребуется подготовить определённый набор инструментов

После этого можно приступать к работе:

Снимаем минусовую клемму с АКБ, фильтрующий элемент, его корпус и крышку клапанов.
Устанавливаем коленвал в ВМТ 1 и 4 цилиндра.
Слегка отпускаем болт крепления звёздочки распредвала, разогнув стопорную шайбу.
Отвернув на пол-оборота гайку натяжителя цепи, отжимаем с помощью отвёртки башмак, отпускаем натяжение и зажимаем гайку обратно, т. е. ослабляем цепь.
Откручиваем полностью болт фиксации звёздочки и демонтируем её, при этом цепь удерживаем от падения. Чтобы избежать падения, её фиксируют проволокой весте со звёздочкой.
Откручиваем гайки крепления корпуса подшипников.
Выворачиваем свечу первого цилиндра и вставляем оловянный пруток. Его конец нужно расположить между поршнем и клапаном.
При помощи рассухаривателя сжимаем пружины первого клапана, после чего длинногубцами вынимаем сухари.
Убираем инструмент и тарелку клапана с пружинами.
На колпачок надеваем съёмник и удаляем его с клапана.
Чтобы надеть новый элемент, предварительно смачиваем его в моторном масле и напрессовываем съёмником на место.
Аналогичные действия проводим с 4 клапаном.
Проворачиваем коленвал на 180˚, что даст возможность рассухарить 2 и 3 клапаны. Процедуру выполняем в той же последовательности.
Вращая коленвал, аналогичным образом меняем сальники на остальных клапанах.

Вернув коленчатый вал в исходное положение, остаётся отрегулировать зазоры клапанов и установить демонтированные элементы на место.

Назначение и конструкция привода

Механизм газораспределения отвечает за подачу топливной смеси в цилиндры и выброс отработанных газов. Для своевременного открывания впускных и выпускных клапанов распределительный вал должен вращаться синхронно с коленвалом. В «Жигулях» эта функция возложена на цепной привод, установленный в передней части двигателя.

Замену цепи и шестерён ГРМ нельзя отнести к сложным операциям, но процедура довольно трудоёмкая. Чтобы выполнить работы своими руками, надо понимать принцип действия и устройство привода, состоящего из таких элементов:

на переднем конце коленчатого вала установлена ведущая шестерёнка малого диаметра;
над ней расположена промежуточная большая звёздочка, отвечающая за вращение привода масляного насоса и трамблёра;
к торцу распредвала прикреплена третья ведомая шестерня большого диаметра;
3 вышеуказанные звёзды соединяются двухрядной цепью;
с одной стороны цепь натягивается изогнутым башмаком, который поджимает плунжерное устройство;
чтобы исключить биение ослабленной цепи, с другой стороны предусмотрен второй башмак — так называемый успокоитель;
возле ведущей звёздочки установлен ограничительный палец, не позволяющий цепи соскочить с зубьев.

Главную роль в механизме играет двухрядная цепь, соединяющая ведущую нижнюю шестерёнку с ведомыми

Требуемую натяжку привода ГРМ ВАЗ 2106 обеспечивает плунжерное устройство, подпирающее полукруглый башмак. Автомобили старого выпуска оснащались чисто механическим плунжером — выдвигающимся штоком с мощной пружиной, который приходилось подтягивать вручную. Более поздние модели получили гидравлический натяжитель цепи, работающий автоматически.

По незнанию я однажды попал в глупую ситуацию. У знакомого на «шестёрке» вытянулась цепь и начала сильно шуметь, я посоветовал её подтянуть. На месте выяснилось, что болт фиксации плунжера отсутствует, совет оказался бесполезным. Позже выяснилось, что на машине стоит автоматический натяжитель, срабатывающий под давлением масла. Растянутую цепь пришлось заменить.

Привод ГРМ смазывается моторным маслом, поступающим от распределительного вала. Чтобы смазка не разбрызгивалась, механизм спрятан за герметичной алюминиевой крышкой, прикрученной к торцу блока цилиндров 9 болтами М6. Ещё 3 винта соединяет защитный кожух с поддоном масляного картера.

Итак, цепной привод выполняет 3 функции:

крутит распредвал, который поочерёдно нажимает кулачками на штоки клапанов;
через косозубую шестерню (на жаргоне водителей — «поросёнок») передаёт крутящий момент масляному насосу;
вращает валик главного распределителя зажигания.

Как заменить клапанные втулки на ВАЗ 2106

Открыть доступ к втулкам клапанов за счёт проворачивания двух крайних шпилек, которые мешают установить оправку. Отворачиваются они методом навинчивания на них четырёх гаек попарно. Можно прибегнуть к специальному шпильковёрту.
Направляющая втулка легко выпрессовывается ударами молотка по вставленной оправке. Прежде чем приступать к извлечению старой втулки, необходимо перевернуть ГБЦ.
Деталь устанавливается в седло, затем молотком и оправкой запрессовывается до упора в плоскость ГБЦ. На втулки надеваются стопорные кольца и в таком состоянии проводится их запрессовка. Втулки впускных клапанов на ВАЗ 2106 несколько короче, чем втулки выпускных клапанов. Изнутри они покрыты канавками, которые смазывают клапаны. Длина канавок различается у впускных и выпускных клапанов: в первом случае они идут только до половины седла, во втором — до его дна.
По окончании монтажа втулок их отверстия разворачиваются, причём их диаметр различается.

Маслосъёмные колпачки

Регулируя клапаны, вполне возможно, вы и не догадывались, что находились рядом с ещё одним очень важным элементом газораспределительного механизма — маслосъёмными колпачками.

Маслосъёмные колпачки расположены на стеблях клапанов газораспределительного механизма

Предназначение маслосъёмных колпачков

Во время работы двигателя распределительный вал, коромысла, пружины клапанов и верхняя часть клапана работает в масляном тумане. Масло осаждается на всех деталях и механизмах, расположенных под клапанной крышкой. Естественно, оно попадает и на верхнюю часть клапанов, называемых стеблями.

Под действием силы гравитации масло будет стремиться стечь в камеру сгорания. Как известно, его там быть не должно. Маслосъёмные колпачки предназначены для предотвращения стекания масла по стеблю клапана в камеру сгорания двигателя.

Неисправности двигателя, связанные с износом колпачков

Единственное предназначение маслосъёмного колпачка — предотвращение стекания масла в камеру сгорания двигателя. С течением времени резина этого элемента теряет свои функции и разрушается под действием агрессивной среды. Это приводит к проникновению масла в топливовоздушную смесь, где оно успешно сгорает.

У исправного двигателя расход масла должен быть около 0,2 — 0,3 литра на 10 тысяч километров пробега. При изношенных маслосъёмных колпачках он может достигать одного литра на тысячу километров.

Масло, сгорая в цилиндрах:

засоряет и разрушает каталитические нейтрализаторы и сажевые фильтры (устройства, снижающие содержание вредных веществ в выхлопных газах), которые сами по себе очень недёшевы;
вызывает перегрев и преждевременный выход из строя выпускных клапанов двигателя;
сильно повышает дымность выхлопа;
повышает риск масляного голодания двигателя от недостатка масла.

Ресурс маслосъёмных колпачков на отечественных автомобилях колеблется около отметки в 80 тысяч километров пробега. Этот параметр очень сильно зависит от качества самих колпачков и используемого масла.

Какие комплектующие лучше использовать

На сегодняшний момент наибольшее доверие у автолюбителей и механиков вызывает продукция таких известных марок, как Corteco и Elring — эти бренды зарекомендовали себя с наилучшей стороны в сфере производства прокладок, сальников, уплотнений, маслосъёмных колпачков.

На рынке присутствуют изделия и отечественных производителей. Их качество очень сильно разнится, но тем не менее не дотягивает до качества продукции компаний-лидеров.

Как менять маслосъёмные колпачки

Тема замены маслосъёмных колпачков обширна и достойна отдельной статьи. Вкратце это делается так.

Снять клапанную крышку.
Снять звезду распределительного вала.
Снять распределительный вал со своих постелей.
Подпереть клапаны оловянным прутком через свечной колодец.
Рассухарить клапан.
Заменить маслосъёмный колпачок.

Установка направляющих втулок на ВАЗ 2109

Смена направляющих втулок на ВАЗ 2109 начинается с фиксации на детали съёмника посредством обточенных гаек. Центральная часть инструмента придерживается верхним ключом, а при помощи нижнего выпрессовывается направляющая втулка. Её выход из гнезда сопровождается характерным щелчком, после этого деталь вынимается.
Чтобы облегчить процесс установки втулки, её обрабатывают моторным маслом. Деталь запрессовывается в седло клапана при помощи конической втулки. При этом для впускного и выпускного клапанов втулки выбираются таким образом, чтобы резьба на направляющей детали была длиннее на несколько сантиметров.
Желательно, чтобы детали имели разную температуру: головка блока цилиндров должна быть нагрета до 150оС, втулка, наоборот, охлаждается. Если не создать разницу температур, то можно спровоцировать деформацию алюминиевого сплава, в результате чего в металле возникнут слишком большие внутренние напряжения. Это может привести к перегреву клапанов двигателя.
На втулке располагается кольцо, по которому определяется её правильная посадка. После установки детали на ней развёртывается отверстие при помощи специального инструмента. Диаметр отверстия можно проверить нутромером — он должен соответствовать параметру, указанному в технической документации автомобиля. Если данные совпадают, то устанавливают клапан. При неплотном прилегании втулки к седлу её правят с помощью шарошки.
После монтажа новых втулок в ГБЦ могут появиться зазоры из-за потери соосности. Чтобы устранить данную проблему, необходимо провести притирку клапанов. С этой целью сёдла клапанов ещё раз обрабатываются шарошкой. Процедура установки новых втулок завершается после окончательной притирки клапанов.

Итак, поменять направляющие втулки можно как самостоятельно, так и в автосервисе. Это довольно простая в исполнении процедура, которая может значительно продлить срок эксплуатации двигателя автомобиля.

Замена сальников клапанов ваз 2106 понадобится, когда вы заметите увеличение расход масла, и появление при этом периодического либо постоянного дымления сизого цвета (возникает при разрыве колпачком либо сильном износе). Синий (сизый) дым из выхлопной трубы — очень нехороший знак, который означает что автомобиль нуждается в ремонте двигателя. Наша инструкция поможет вам выполнить замену сальников самостоятельно.

Признаки неисправности направляющих гильз

Износ направляющих втулок клапанов легко и быстро определяется владельцем транспортного средства. Основной симптом этой неисправности — увеличение расхода моторного масла.

Первое, что стоит проверить при увеличении расхода моторного масла, это клапаны двигателя автомобиля. Ещё одним признаком неисправности может стать характерный шум мотора в области головок. Самый лёгкий способ проверить это — открыть капот автомобиля, запустить двигатель и внимательно прислушаться. Если на фоне работы мотора будет заметен странный и необычный шум, то стоит провести диагностику клапанов и направляющих втулок.

ВАЗ-класс

Замена датчика температуры охлаждающей жидкости автомобиля ВАЗ-2107-20

Датчик температуры охлаждающей жидкости ввернут в резьбовое отверстие отводящего патрубка рубашки охлаждения двигателя (на головке блока цилиндров).

Замена датчика массового расхода воздуха автомобиля ВАЗ-2107-20

Датчик массового расхода воздуха на двигателе ВАЗ-2104 расположен между корпусом воздушного фильтра и шлангом подвода воздуха к дроссельному узлу.

Снятие корпуса дроссельной заслонки автомобиля ВАЗ-2107-20

Корпус дроссельной заслонки снимаем для замены уплотнительной прокладки между корпусом и ресивером, регулятора холостого хода или самого корпуса.

Замена троса привода дроссельной заслонки автомобиля ВАЗ-2107-20

Трос заменяем, если регулировкой привода дроссельной заслонки невозможно добиться полного открывания или закрывания дроссельной заслонки или привод заедает.

Проверка и замена датчика положения коленчатого вала автомобиля ВАЗ-2107-20

Датчик положения коленчатого вала установлен в отверстии прилива кронштейна крышки привода распределительного вала.

Датчик выдает контроллеру информацию об угловом положении и частоте вращения коленчатого вала.

Снятие контроллера системы управления двигателя ВАЗ-2107-20

Контроллер находится под полкой вещевого ящика в салоне автомобиля

Контроллер получает команду на запуск системы управления при включении зажигания.

Замена реле и предохранителей системы управления двигателем ВАЗ-2104

Блок реле и предохранителей системы управления двигателем находится в салоне автомобиля под вещевым ящиком.

На блоке так же расположен диагностический разъем.

Проверка и замена регулятора давления тормозов ВАЗ-2107

Регулятор давления в зависимости от нагрузки на заднюю ось регулирует давление в гидравлическом приводе тормозных механизмов задних колес.

Снятие узлов и регулировка стояночной тормозной системы ВАЗ-2107

Работаем на смотровой канаве или на подъемнике. Для замены заднего троса привода стояночного тормоза вывешиваем и снимаем задние колеса (лучше одновременно).

Проверка и замена вакуумного усилителя тормозов ВАЗ-2107

Проверка вакуумного усилителя тормозов

Вакуумный усилитель тормозов – неразборной конструкции, поэтому при выходе из строя его заменяют в сборе

Замена тормозных колодок задних колес ВАЗ-2107

Задние тормозные колодки заменяем при износе фрикционных накладок до толщины 1,5 мм. Вывешиваем заднюю часть автомобиля, устанавливаем подставки и снимаем колесо.

Снятие и ремонт главного тормозного цилиндра тормозов ВАЗ-2107

Главный тормозной цилиндр снимаем для ремонта, а также для замены вакуумного усилителя.

Дефекты главного тормозного цилиндра при котором следует его ремонт или замена:

Замена тормозной жидкости и прокачка тормозной системы ВАЗ-2107

Прокачка тормозов необходима после замены тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы. Работу выполняем вдвоем.

Ремонт тормозных механизмов передних колес ВАЗ-2107

Тормозные механизмы передних колес – дисковые.

Основные элементы каждого из механизмов – тормозной диск, суппорт с двумя рабочими цилиндрами и две тормозные колодки.

Замена колодок тормозных механизмов передних колес ВАЗ-2107

Прежде чем приступить к ремонту тормозов, тщательно промойте их теплой водой с моющим средством и немедленно высушите струей сжатого воздуха.

Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо, так как вызывает повреждение уплотнителей цилиндров.

Конструктивные особенности двигателя на ВАЗ-2114

Перед тем, как непосредственно перейти к процессу, необходимо знать некоторые конструктивные элементы двигателя ВАЗ-2114.

Прокладка клапанной крышки расположена непосредственно под самой крышкой и это хорошо видно на схеме ниже.

Итак, для начала разберем, с чего состоит двигатель:

Теперь, когда известны все элементы, можно приступить непосредственно к процессу замены.

Процесс замены клапанной крышки

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.

Рассмотрим, последовательный этап выполнения операций по замене:

Ослабляем хомуты и демонтируем шланги показанные ниже.
Демонтировав стопорную пластину, отсоединяем трос акселератора.
Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.
Откручиваем гайки крепления клапанной крышки.
Демонтируем уплотнительные резинки.
Вверх снимаем крышку клапанов.
Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.
Если сетки грязные, то необходимо их вымыть.
Монтируем новую прокладку. При совершении процесса используем герметик.
Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.
Сборку проводим в обратном порядке.

Выбор прокладки

К выбору прокладки необходимо подходить тщательно. Так, некачественное резиновое изделие должно обладать хорошими химическими и технико-физическими качествами. Итак, рассмотрим возможные варианты приобретения прокладки клапанной крышки на ВАЗ-2114.

Оригинал (артикул)

2108-1003270 — оригинальный каталожный номер прокладки клапанной крышки производства АвтоВАЗ. Она идеально подходит по посадочным креплениям и не требует доработок. Средняя стоимость составляет 300 рублей.

Аналоги (производители)

Конечно, производитель и многие автомобильные эксперты рекомендуют устанавливать оригинальную прокладку клапанной крышки, но, как показывает практика, зачастую заменители имеют выше качество, а также срок службы намного дольше.

Итак, рассмотрим, какие аналоги оригинальной детали рекомендованы для установки на автомобиль:

Как видно, стоимость альтернативных прокладок достаточно высокая, но как показала практика, срок эксплуатации деталей в два раза больше, чем оригинал.

Причины выхода из строя прокладки

Когда все процессы разобраны и с выбором прокладки клапанной крышки решено, необходимо рассмотреть причины выхода из строя этого элемента:

Износ. Пожалуй, самая распространенная причина, поскольку в процессе использования этот элемент имеет свойства трескаться, потому что на него постоянно воздействует горячее масло.
Растяжка. Постоянно высокая температура негативно влияет на резиновое изделие, которое теряет свои физические свойства и растягивается, что влечет за собой неплотное соединение и пропускание смазочной жидкости.
Масляные ручьи. Возникают вследствие пробоя прокладки. Обычно это случается после сильного перегрева двигателя.
Давление. Чрезмерно высокое давление способно выдавить прокладку со своего посадочного места, что приведет к тому, что масло польется рекой.

Последствия несвоевременной замены

Последствий не так много, но они довольно веские, чтобы вовремя поменять прокладку. Во-первых, это связано непосредственно с вытеканием масла, при этом уменьшается объем в двигателе. Пусть незначительная потеря, но как раз ее может хватить для того, чтобы внутренние детали силового агрегата изнашивались быстрее.

Во-вторых, под клапанную крышку постоянно попадает воздух, который может повлиять на качество воздушно-топливной смеси и двигатель начнет «кушать» достаточное количество топлива.

В-третьих, через образовавшиеся щели могут попадать грязь и сторонние предметы, а также вода в зимний и дождливый период. Это может негативно сказаться на работе силового агрегата, головки блока цилиндров и других элементов, а также повлиять на работоспособность всей системы в целом.

В-четвертых, вытекшее масло загрязняет наружную часть блока, на который цепляется грязь. Она может также повлиять на работу силового агрегата и других элементов.

Последовательность действий

Все работы выполняются на холодном двигателе. Весь процесс делается так:

С авто снимаем корпус воздушного фильтра. Карбюратор накрываем ветошью;
Отсоединяем от клапанной крышки патрубки, отводим их в сторону;
Откручиваем гайки крепления клапанной крышки, снимаем ее;
Устанавливаем ВМТ. Для этого проворачиваем коленчатый вал до совмещения меток, нанесенных на шкиву привода генератора и крышке ремня ГРМ (поскольку на крышке две метки, то устанавливать нужно на длинную);
Порядок регулировки цилиндров на «Оке» не важен, поскольку у двигателя этого авто они ходят синхронно. То есть начинать регулировать на любом цилиндре

Важно только помнить, что крайние клапана – выпускные, а внутренние – впускные (выпускной-впускной-впускной-выпускной). Это нужно для того, чтобы не попутать тепловые зазоры

Для примера рассматривать будем цилиндр, расположенный ближе к зубчатому колесу распределительного вала;
Измеряем зазоры на клапанах выбранного цилиндра при помощи щупов и записываем их;
На толкателях имеются специальные прорези для извлечения шайбы. Отверткой проворачиваем толкатель, чтобы повернуть к себе одну из прорезей;
Устанавливаем на шпильки клапанной крышки инструмент для отжима и фиксируем его гайками;
Располагаем ручку напротив первого клапана, подставляем рычаг между кулачком распред. вала и толкателем, нажимаем на ручку, преодолевая усилие пружины;
Устанавливаем фиксатор между распред. валом толкателем, выводим рычаг и отводим в сторону;
Выколоткой поддеваем шайбу, а затем извлекаем ее пинцетом;
На шайбе нанесен ее размер (если он затертый – изменяем ее толщину штангенциркулем);
Высчитываем требуемую толщину новой шайбы. Для этого берем толщину извлеченной шайбы, добавляем к значению измеренный тепловой зазор и отнимаем значение номинального. Для примера возьмем впускной клапан. Измеренный зазор составил 0,28 мм. Извлекли шайбу, замерили ее и получили значение 3,80 мм. Объединяем эти показатели – 4,08 мм. От него отнимаем номинальный зазор (0,2 мм) и выходит, что нужно установить шайбу толщиной 3,88 мм. Поскольку в наборе нет элемента с таким значением, подбираем ближайшее к нему (для этого и нужна погрешность 0,05 мм). В итоге для восстановления теплового зазора нужна шайба с толщиной 3,90 мм.
Ставим подобранную шайбу и переходим к следующему клапану цилиндра. Расчет толщины делаем так же, но с учетом того, что у выпускного клапана номинальный зазор составляет 0,35 мм;
После регулировки на одном цилиндре, переходим к другому. Но для этого нудно провернуть коленчатый вал на 360 град. А далее все работы выполняются так же, как указано выше;
После регулировки устанавливаем с двигателя снятые элементы, при этом обязательно заменяется прокладка клапанной крышки;

Напоследок отметим, что данная операция проводится также и в случае проведения работ, связанных со снятием распределительного вала, к примеру, при замене сальников клапанов.

Статья в тему — Регулировка клапанов ВАЗ «Классика»
