Подготовка
Замена поршневых колец на ВАЗ 2107 требует на выбор 2-х вещей: либо обширного набора инструментов, среди которых обязательно должна быть оправка для их установки, либо неплохой сноровки и ловкости. Честно сказать, установить их можно при помощи двух отверток, но в одиночку это практически нереально. Помимо этого, необходим стол, на который можно установить блок цилиндров, поле его будет необходимо несколько раз переворачивать.
Так же нужно будет много ветоши, потому что масло, несмотря на то, что оно было слито из системы, все равно осталось там. Так же могут пригодиться металлические щетки различной конфигурации, а так же около 5 литров керосина, это пригодится для того, чтобы снять тот самый закоксовавшийся налет на деталях.
Список необходимого инструмента
- Ключи рожковые на 13 и 17 мм
- Щуп толщиной 0,15 мм. Желательно использовать для этой работы именно специальный, предназначенный для ВАЗ «классика», то есть широкий, чтобы он полностью заходил между кулачками и рокерами.

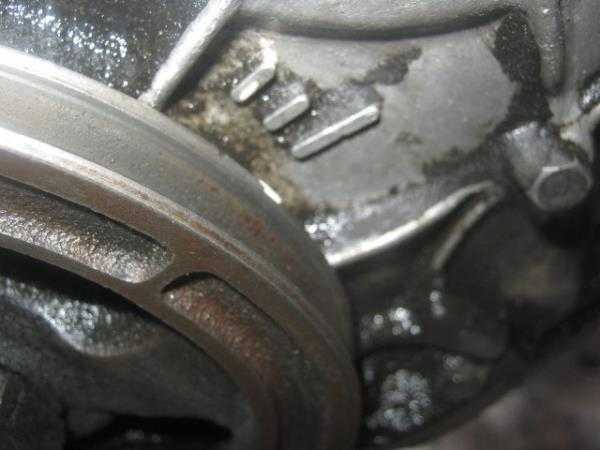

Итак, первым делом выставляем газораспределительный механизм по меткам. Смотрим, чтобы длинная метка на корпусе передней крышки совпадала с меткой на шкиве коленчатого вала.
Теперь смотрим на шестерню распределительного вала. Метка на ней также должна быть совмещена с выступом на корпусе распредвала. Наглядно это показано на фото, приведенном ниже:

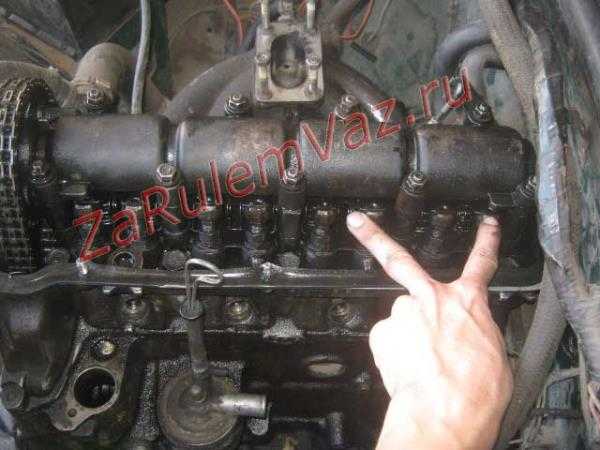

Когда ГРМ выставлен по меткам, в этот момент можно приступать к регулировке 6-го и 8-го клапана. Отсчет вести с левой стороны. Для большей наглядности все покажу на фото.
Теперь необходимо вставить щуп, чтобы он входил строго между рокером (рычагом клапана) и кулачком распредвала ВАЗ 2107
Важно, чтобы щуп заходил с легким защемлением.
Если он входит слишком легко, или же не влазит совсем, то следует выполнить регулировку данного клапана. Для этого ослабляем контрящую гайку ключом на 17, и при помощи 13-мм ключа крутим регулировочный болт в ту сторону, какую необходимо(в зависимости от того, что вам нужно сделать: меньший или больший зазор).
Когда добили оптимального зазора, закручиваем контрящую гайку до предела. НО имейте ввиду, что во время ее затяжки зазор может стать меньше, то есть клапан будет зажат. Если это произошло, то следует повторить процедуру повторно, пока не будет достигнуто нужное значение.
Порядок и очередность регулировки зазоров клапанов ВАЗ 2107
- При ВМТ регулируются 6-ой и 8-ой клапаны, как уже и говорилось выше
- 180 ° поворота коленвала — 4 и 7 кл.
- 360° — 1-ый и 3-ий клапан
- 570 — последние 2 и 5 клапан
Смотрите, речь идет именно о коленвале. То есть, во время всей процедуры его необходимо будет проворачивать почти в два оборота. А вот распредвал провернется всего лишь один раз, думаю, объяснять это подробно не нужно.
Чтобы не считать градусы и не присматриваться к шкиву коленчатого вала, можно поступить иначе. Открываем крышку трамблера и смотрим обороты по бегунку. 90 градусов поворота бегунка будет соответствовать 180 градусам коленвала. То есть при 1/4 поворота бегунка регулируем по два клапан, исходя из данных, представленных выше.
https://youtube.com/watch?v=1IoyJwKCKOo
Источники
- http://ladaservice.info/vaz-2113-2115/raznoe-vaz-2113-2115/zamena-priemnoj-truby-vaz-2114/
- http://ladaautos.ru/vaz-2103/kak-delaetsya-regulirovka-klapanov-vaz-2103-svoimi-rukami.html
- http://zarulemvaz.ru/regulirovka-klapanov-na-vaz-2107/
Причины поломок приемной трубы Ваз2114
Так как узел крепится непосредственно под днищем автомобиля, а наши Российские дороги оставляют жалеть лучшего, то наиболее распространенное явление это заезд в яму (еще хуже, если она скрыта под лужей) с последующим повреждением, как самой приемной трубы, так и места ее соединения с глушителем. Второй по распространенности причиной является уязвимость самой прокладки. Дело в том, что на нее постоянно оказывается сильное воздействие горячих выхлопных газов, потому в условиях агрессивной среды, ускоряется разрушение изделия (выгорание)
«Обратите внимание на то, что если вы диагностировали износ или повреждения непосредственно на самой трубе, замену следует проводить не только узла, который поврежден, но и уплотнительной прокладки. Такой подход обеспечит наилучшую долговечность и износостойкость всего участка трубы, а старая прокладка не станет „узким местом“ во всей выхлопной магистрали».
Замена штанов на ваз 2114
Оптимальными условиями для ремонтных работ будет смотровая яма, эстакада или специальный подъемник. Для работы понадобится:
- головка и ключ на «13»;
- длинный вороток;
- отвертка с плоским концом (желательно длинная).
Ниже приведем последовательный план действий:
-
Первым делом перемещаемся под днище автомобиля и откручиваем глушитель. Для этого берем головку и ключ на 13 и откручиваем крепежные гаки. Аккуратно уводим часть глушителя вниз.
-
Теперь перед нами стоит следующая задача — вывинтить все четыре гайки креплений приемной трубы к выпускному коллектору. Против часовой стрелки выкручиваем их. После того как последний крепеж откручен и трубу можно свободно перемещать, разъедините от ее корпуса разъем датчика лямбда зонда.
- На третьем этапе отсоединяем, снимаем и вытаскиваем выпускную трубу наружу.
-
Поддев длинной, плоской отверткой старую уплотнительную прокладку, выводим ее из шпилек. Устанавливаем новую.
- Присоединяем трубу обратно. Закручиваем 4 крепежных болта и затягиваем их.
- Соединяем и закрепляем глушитель с трубой.
На этом замена приемной трубы ваз 2114 окончена.
Напоследок
При замене штанов не используйте повторно старые металлические гайки креплений, так как впоследствии вывернуть их будет весьма затруднительно. Лучше всего использовать медные или бронзовые детали!
Владельцы ВАЗ-2103 вынуждены сталкиваться необходимостью периодически осуществлять регулировку клапанов. Объясняется это особенностью конструкции линейки моторов, устанавливавшихся на данный автомобиль. На заводе тепловой зазор клапанов ГРМ выставляется на нужную величину, однако постепенно он сбивается. Это, в свою очередь, вызывает различные нарушения в работе двигателя. В частности, если зазор увеличился, клапана открываются не полностью, если же он слишком маленький, то происходит нарушение герметичности цилиндров.
Явным признаком, указывающим на необходимость регулировки, является металлический звон, раздающийся из верхней части мотора. Автолюбители дали данному явлению свое определение — «стучат клапана». До этого, конечно же, лучше не доводить — регулировку клапанов на «тройке» рекомендуется проводить каждые 10 тысяч километров пробега. Впрочем, нередко, в силу тех или иных причин, потребуется и незапланированное вмешательство.
Признаки неисправности
Главный признак, свидетельствующий о возможных проблемах с прокладкой штанов ваз 2114 это измененный звук (бас) со стороны приемной трубы при работающем двигателе. При износе элемента вы сразу услышите, определите нарушения в работе системы выхлопа. При этом повысится уровень шума, звук выхлопа. Однако стоит понимать, что такие признаки могут свидетельствовать о выходе из строя и других составных элементов выхлопной системы (например, резонатора). Для точного определения возможных причин проведите тщательную диагностику.
Диагностика неисправности
Для определения проблем в работе, следует запустить двигатель автомобиля. Мероприятия лучше всего проводить вдвоем, так чтобы один человек сидел на водительском месте и по команде второго увеличивал рабочие обороты двигателя. Второй человек при этом должен располагаться в смотровой яме либо под эстакадой ровно под днищем авто. При повышении оборотов нужно внимательно осмотреть всю магистраль выхлопной системы, зафиксировать источник повышенного шума и возможного пропуска выхлопных газов. Если вы приняли решение о замене проблемного узла, читайте ниже инструкцию о том, как поменять штаны на ваз 2114.
Клапанная крышка
Владельцы ВАЗ 2105, как и других классических моделей, нередко сталкиваются с проблемой замасленного двигателя. Неприятная ситуация может проявляться как в виде небольших, так и значительных подтёков, что говорит о выходе из строя прокладки клапанной крышки. Замена уплотнителя не является сложным мероприятием и потребует минимум усилий и инструментов, таких как:
- плоская отвёртка;
- гаечный ключ на 10;
- ключ-трещотка на 10.
Замена прокладки клапанной крышка на ВАЗ 2105
Работу по замене уплотнителя крышки клапанов на «пятёрке» производим в следующей последовательности:
-
Для освобождения доступа к крышке демонтируем воздушный фильтр и корпус, который крепится к карбюратору.
- Снимаем шланг отвода картерных газов, ослабляя хомут.
-
Отсоединяем тягу привода дроссельной заслонки карбюратора и тросик подсоса.
-
Откручиваем гайки крепления клапанной крышки ключом на 10. Для удобства можно использовать трещотку с головкой соответствующей размерности.
-
После отворачивания крепежа, убираем шайбы и демонтируем крышку со шпилек под определённым углом.
-
Когда крышка будет снята, удаляем старую прокладку и протираем посадочные места на ГБЦ и самой крышке чистой ветошью. Затем надеваем новый уплотнитель на шпильки.
- Монтируем крышку и все элементы в обратной последовательности.
Порядок затяжки клапанной крышки
Чтобы избежать перекосов при монтаже клапанной крышки, затяжку гаек необходимо производить в определённом порядке, о чём можно судить из нижеприведенного рисунка.
Клапанная крышка после замены прокладки должна затягиваться в определенной последовательности
Появление любых неисправностей или даже их признаков, связанных с износом сальников клапанов или самими клапанами, не стоит игнорировать. Если заменить вышедшую из строя деталь или выполнить необходимую регулировку своевременно, то удастся избежать дорогостоящего ремонта двигателя
Поэтому важно следить за техническим состоянием силового агрегата и выполнять необходимое обслуживание согласно рекомендациям производителя
